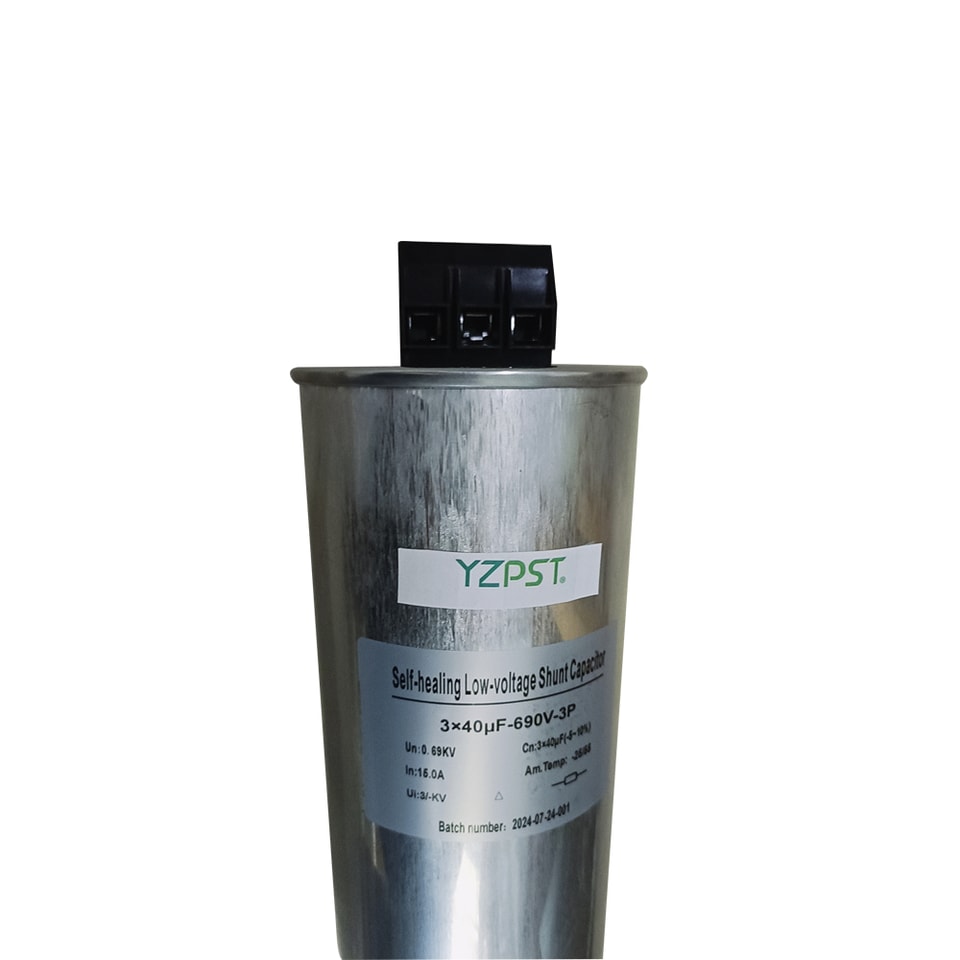

YZPST-3×40μF-690V-3P
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Плёночные конденсаторы — компенсация коэффициента мощности
YZPST-3×40μF-690V-3P
Конструкция
Диэлектрик: полипропиленовая плёнка
Заполнение смолой: без ПХБ, биоразлагаемая мягкая смола, сухой тип
Технология волновой резки.
Цилиндрический алюминиевый корпус со шпилькой и алюминиевой крышкой
Оснащён встроенными разрядными резисторами
Особенности
Трёхфазное соединение треугольником,
Оснащён разрядными резисторами
Двойная система безопасности:Отключатель по избыточному давлению, технология самовосстановления
Естественное воздушное охлаждение (или принудительное воздушное охлаждение)
Для установки в помещении
Типичные области применения
Для компенсации коэффициента мощности
-- Фильтрация гармонических искажений
-- Повышение качества электроснабжения
Повышает коэффициент мощности

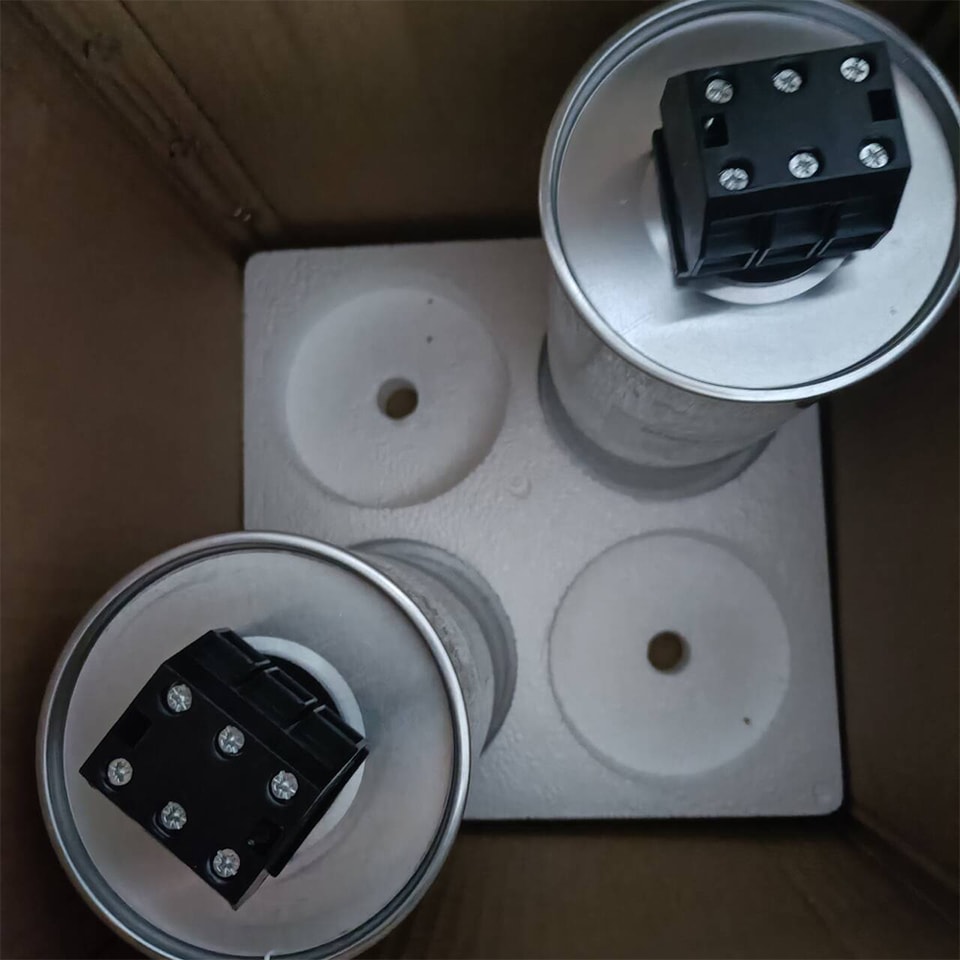

Клеммы
Зажимные клеммы
Монтаж
Резьбовая шпилька в нижней части корпуса (макс. момент затяжки для M16 = 12 Н·м)
Технические данные и характеристики
| характеристики | |
| Номинальная емкость конденсатора QR | 18квар |
| Номинальная ёмкость CR | 3 ×40 мкФ |
| Допуск | –5% ~ +5% |
| Соединение | D (Треугольник) |
| Действующее напряжение, ВR | 690 В.AC |
| Номинальное напряжение, ВR | 975 В.AC |
| Номинальная частота fR | 50 и 60 Гц |
| Номинальный ток IR | 15,0 А |
| Пусковой ток IS | 6.27кА |
| Предельные параметры | |
| Uмакс. | 1. 15UR |
| Iмакс. | 1.8IR |
| IS | До 200 • IR (А) |
| Испытание данные | |
| UTT | 2. 15UN , во время 10 s |
| UTC | 2UN+2000V AC или 3000V AC , во время 10 s |
| *tan δ ( 100 Гц) | ≤ 2,0 x 10-3 |
| Конструктивные данные | |
| Размеры ( φD × В） | Согласно таблице характеристик |
| Пропитка | Не Печатная плата, заполнение смолой: мягкая полиуретановая смола сухого типа |
| Крепление | Резьбовой болт M16×25 |
| Макс.. момент затяжки (Al корпус шпилька) | M16：12 Н·м |
| Монтаж положение | Только грунте в вертикальном положении положение |
| См. «Техническое обслуживание и Способ Руководство» для получения дополнительных сведений. Горизонтальный монтаж с дополни-тельной опорой для головки возможен | |
Н·м
| Клеммы | |
| Степень защиты | IP20 |
| Макс. момент затяжки | 6Н·м |
| Сечение клеммы | 50мм2 |
| Максимальный ток клеммы | 100 A |
| Путь утечки (мин.) | ≥24 мм |
| Воздушный зазор (мин.) | ≥23 мм |

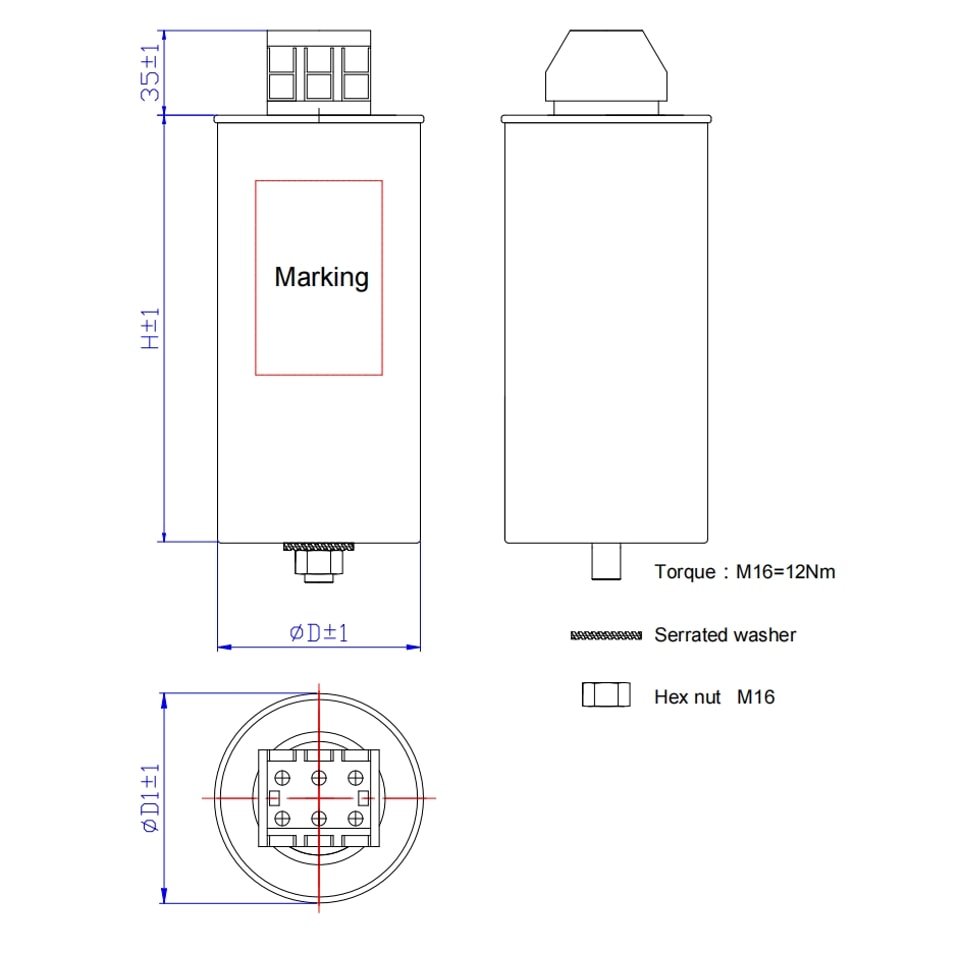

Чертеж с размерами
