СИЛОВОЙ КОМПОНЕНТ
Толстоплёночный чип-резистор SMD
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Толстоплёночный чип-резистор SMD
Настоящее уведомление относится к толстоплёночным чип-резисторам серии SCR без свинца и без галогенов, производимым нашей компанией.
Под изделиями нашей компании без свинца понимаются концевые электроды, соответствующие требованиям RoHS и не содержащие свинец, при этом свинец, присутствующий в стеклянном материале резистивного слоя, соответствует
Соответствует требованию RoHS об исключении свинца.
Это изделие относится к универсальной серии.
| тип | Максимальное номинальное напряжение | Максимальное напряжение перегрузки | T.C.R (ppm/℃) | Диапазон сопротивлений | JUMPER (0Ω) | Диапазон рабочих температур | |
| F(±1%)/D(±0.5%) E-24、E-96 | J(±5%) E-24 | ||||||
| 0201 | 25V | 50V | ±400 | 1Ω≦R＜9.1Ω | 1Ω≦R＜9.1Ω | 50mΩ МАКС. | -55℃ ~ +125℃ |
| ±200 | 10 Ω≦R≦10 МОмОм | 10 Ω≦R≦10 МОмОм | |||||
| 0402 | 50V | 100 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 0603 | 75 В | 150 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 0805 | 150 В | 300 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 1206 | 200 В | 400 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 1210 | 200 В | 400 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 2010 | 200 В | 400 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||
| 2512 | 200 В | 400 В | ±100 | 10 Ом≤ R＜1 МОм | --- | 50mΩ МАКС. | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1 МОм≤ R≤ 10 МОм | 10 Ом≤ R≤ 10 МОм | |||||

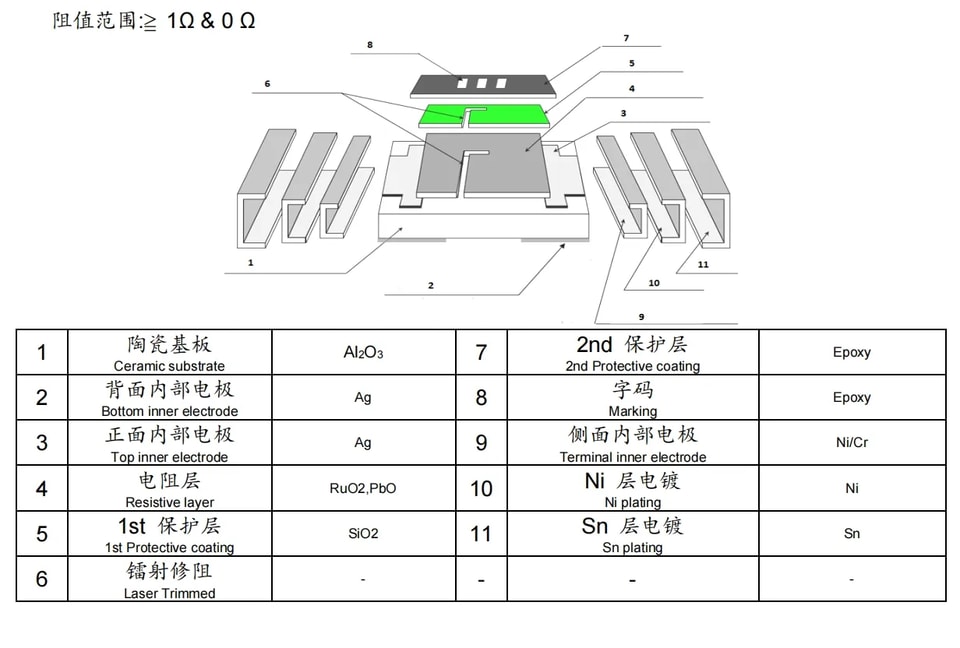

Структурная схема
.webp)
Дополнительная информация о продукте отсутствует.
