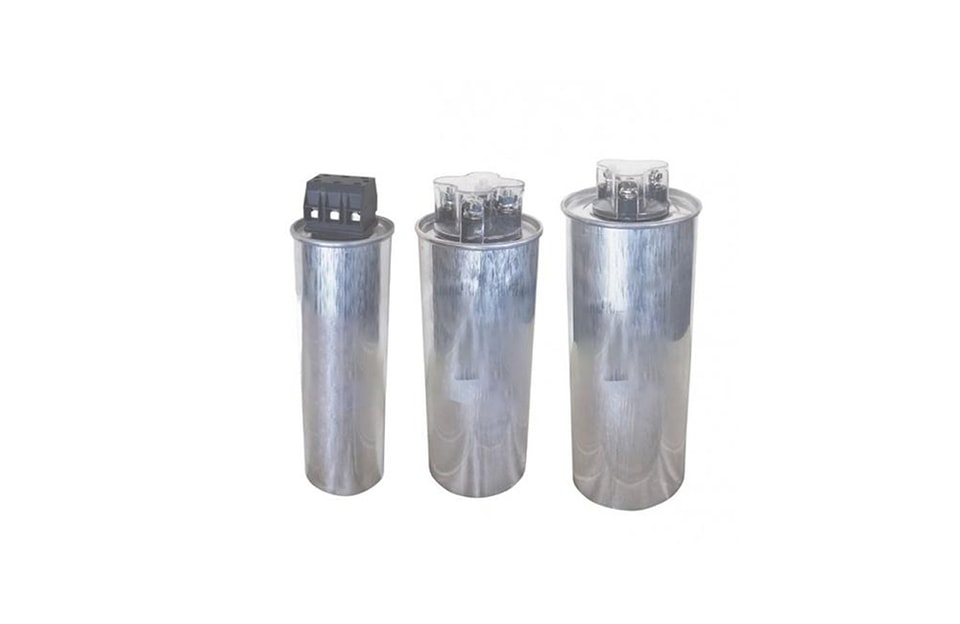

Нормативный стандарт

IEC 60831, дополнительно IEC 61071

Климатическая категория

40/85/56

Рабочая температура

-25 55

Температура хранения

-40 85

Диапазон напряжения

230 В перем. тока 525 В перем. тока,до 2000 В перем. тока

Диапазон емкости

См. вложение

Допуск емкости

±5%; ±10%

Испытательное напряжение между T-T

2.15U_n (10 с, 20±5 )

Испытательное напряжение между T-C

Un+1 кВ перем. токачто является выше (10 с, 20±5 )

T 0

1 (20±5 )

Макс. допустимое напряжение

1.1 U_n(30% от длительности под нагрузкой) 1.15U_n(30 мин на день)

1.2 U_n(5 мин в день) 1.3U_n(1 мин в день)

1.5U_n(30 мс каждый раз, 1000 раз за весь срок службы)

Макс. допустимый ток

1.3I_n

Макс. высота над уровнем моря при эксплуатации

2000 м

Макс. крутящий момент клемм

M6: 5 Н·м; M8: 6 Н·м; M10: 8 Н·м

Макс. крутящий момент при установке

M12: 10 Н·м; M16: 12 Н·м

Тип

Напряжение (В)

50 Гц

60 Гц

Емкость( )

Габариты

D*H(мм)

Выходная

(кВАр)

Ток

(А)

Выходная

(кВАр)

Ток

(А)

Номинальное напряжение 250 В AC, 50/60 Гц

BCMJ0.25-5-3YN

250

5

20

6

24

254.8

106*110

BCMJ0.25-10-3YN

250

10

40

12

48

509.6

106*150

BCMJ0.25-15-3YN

250

15

60

18

72

764.3

106*235

BCMJ0.25-20-3YN

250

20

80

24

96

1019.1

106*280

BCMJ0.25-25-3YN

250

25

100

30

120

1273.9

116*280

BCMJ0.25-30-3YN

250

30

120

36

144

1528.7

126*280

Номинальное напряжение 280 В AC, 50/60 Гц

BCMJ0.28-5-3YN

280

5

17.9

6

21.5

203.1

106*125

BCMJ0.28-10-3YN

280

10

35.7

12

42.8

406.2

116*150

BCMJ0.28-15-3YN

280

15

53.6

18

60.8

609.3

106*235

BCMJ0.28-20-3YN

280

20

71.4

24

85.6

812.4

116*280

BCMJ0.28-25-3YN

280

25

89.3

30

107.2

1015.5

126*280

BCMJ0.28-30-3YN

280

30

107.1

36

128.5

1218.6

136*280
