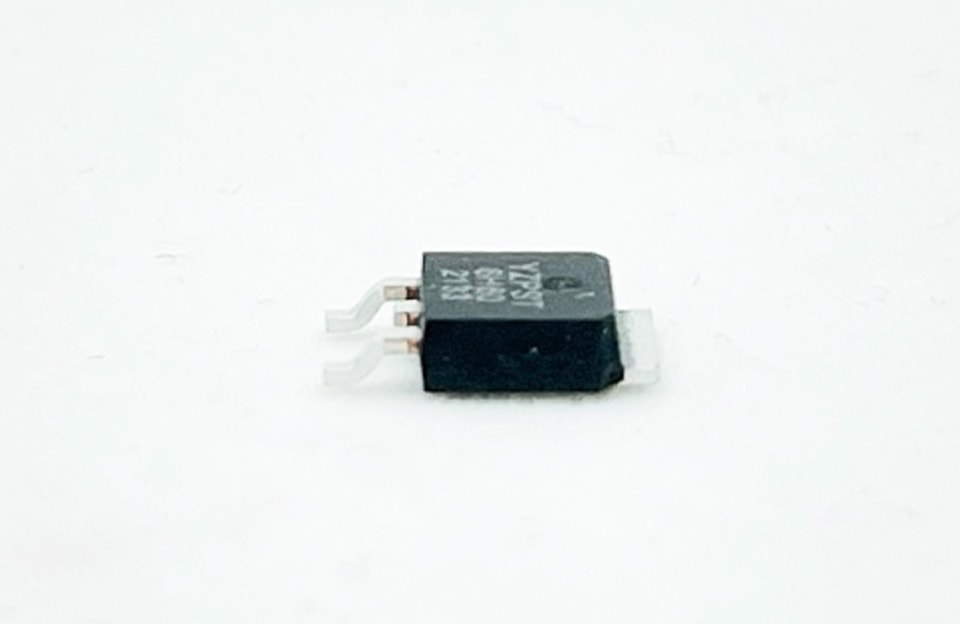

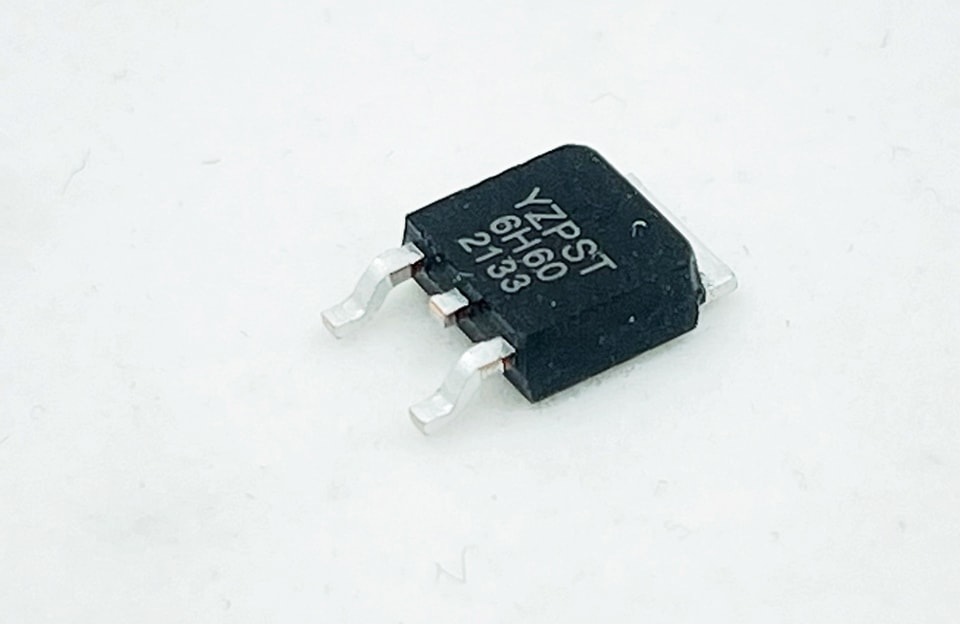

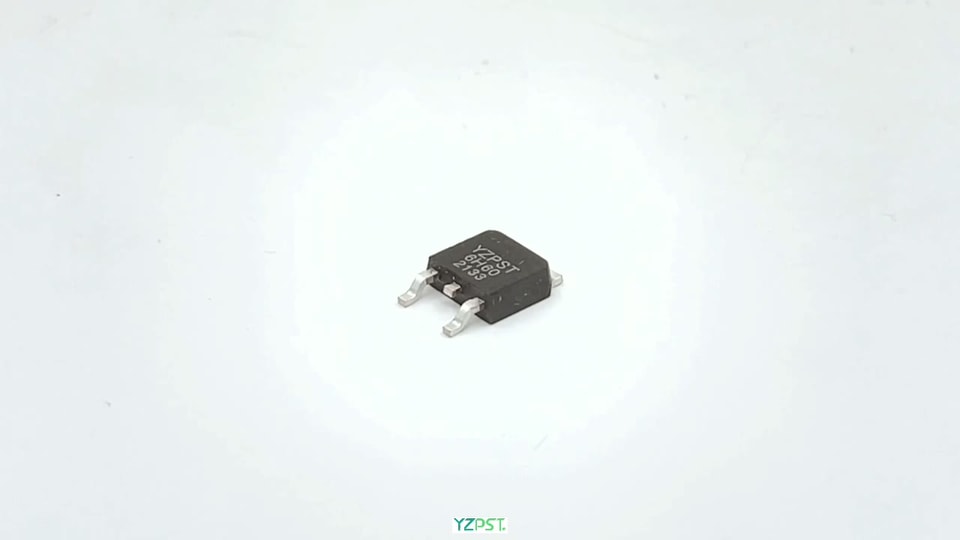

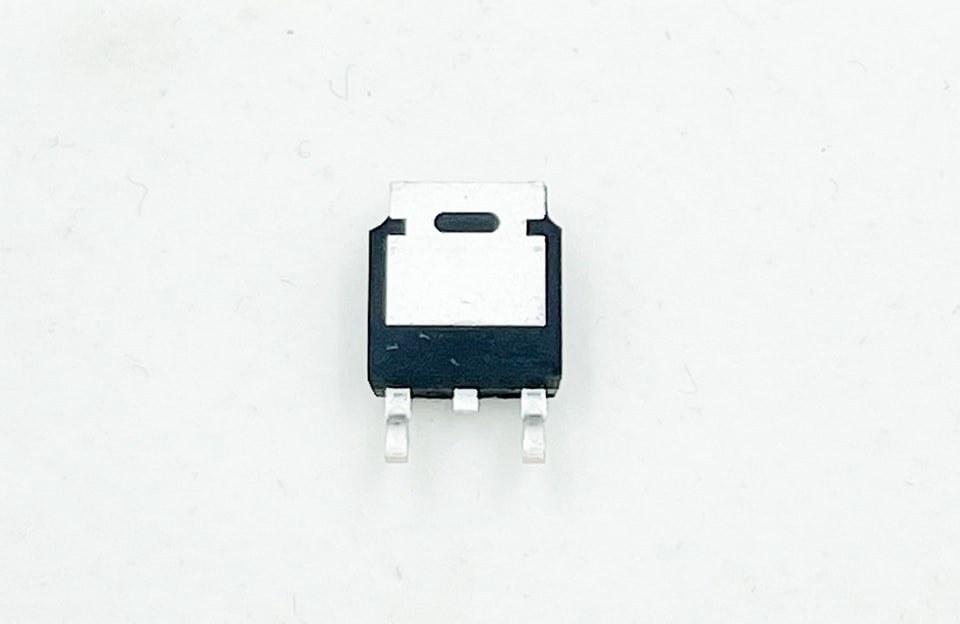

YZPST-6H60CX1G3
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
IGBT по технологии Trench Field-Stop
YZPST-6H60CX1G3
Особенности
600 В, 6 А
VCE(sat)(typ.) =1.75 В при VGE=15 В, IC=6 А
Низкий Qg
Максимальная температура p-n-перехода 175℃
Свинцово-свободное лужение выводов; соответствует RoHS
Области применения
Солнечные преобразователи
Источники бесперебойного питания
Сварочные преобразователи
Преобразователи среднего и высокого диапазона частоты переключения
Ключевые параметры характеристик и корпуса
Коды для заказа | VCE | IC | VCEsat, Tvj=25℃ | Tvjmax | Маркировка | Корпус |
60H060CX1R3 | 650V | 6 А | 1.75V | 175℃ | 6H60CX1R3 | TO263-2L |
60H060CX1G3 | 650V | 6 А | 1.75V | 175℃ | 6H60CX1G3 | TO252-2L |
Предельные абсолютные значения
Обозначение | Параметр | Значение | Ед. изм. |
VCES | Напряжение коллектор-эмиттер | 600 | V |
VGES | Напряжение затвор-эмиттер | ±20 | V |
IC | Непрерывный ток коллектора (TC=25℃) | 12 | A |
Непрерывный ток коллектора (TC=100℃) | 6 | A | |
ICM | Импульсный ток коллектора (примечание 1) | 18 | A |
PD | Максимальная рассеиваемая мощность (TC=25℃) | 89 | W |
Максимальная рассеиваемая мощность (TC=100℃) | 44 | W | |
TДж | Диапазон рабочих температур p-n-перехода | -40 до 175 | ℃ |
TSTG | Диапазон температуры хранения | -55 до 150 | ℃ |
