YZPST-IP35-DC
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

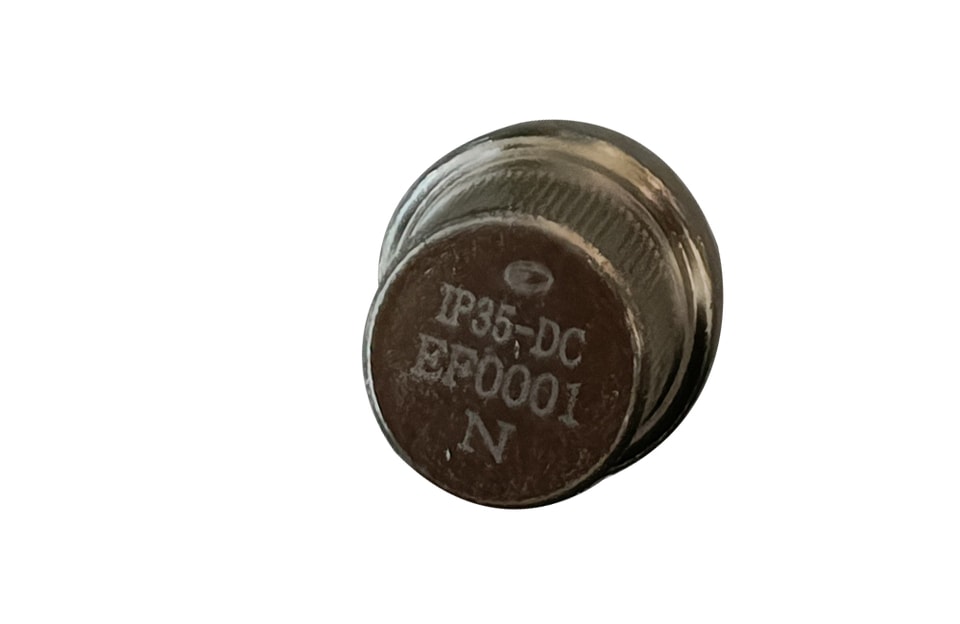

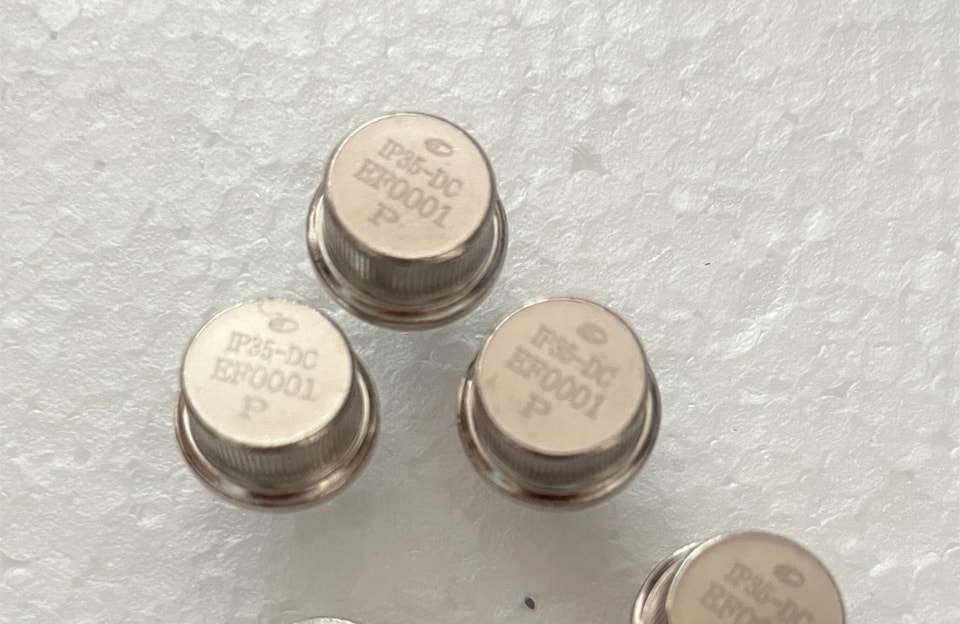

Название продукта：Диод с запрессовкой
Номер изделия：IP35-DCP IP35-DCN
Технические характеристики изделия： 35 А/ ≥400 В
Покрытие
•Основание: темный никель с гальваническим покрытием
•Вывод: голая медь, лужение погружением
Требования
• Усилие запрессовки: рекомендуемое усилие — 1,5–5 кН
Номинальное значение
| Тип | Средний прямой ток(If)A | Повторяющееся пиковое обратное напряжение(Vrrm) | Максимальная температура перехода(Tjm)℃ | Номинальная температура корпуса(Tc) | Импульсный неповторяющийся ток прямого направления(IFSM) | Температура хранения(Tstg)℃ | |
| положительная полярность | отрицательная полярность | V | ℃ | А | |||
| IP35-DCP | IP35-DCN | 35 | 300 | 175 | -40—175 | 400 | -40—175 |
Электрические характеристики Tc=25°C (если не указано иное)
| Тип | Пиковое прямое напряжение(Vfm) V | Повторяющийся обратный пиковый ток | Повторяющийся обратный пиковый ток(1rrm2) uA | |
| (Ifm=100A) | (1rrmi)uA | (Vr=300V | ||
| положительная полярность | отрицательная полярность | (Vr=300V) | Tr=150°C) | |
| 1P35-DCP | IP35-DCN | ≤1.18 | 2 | 200 |
Тепловые характеристики
| PПараметрNНаименование | Тепловое сопротивлениеR(th)j-c |
| UЕд. | °C/Вт |
| КаноническийVзначение | ≤0.8 |
| Условия испытаний | If=35A ts=1000ms |
Пункты заводского контроля
Тепловое сопротивление
n=50 Ac=0
n=50 Ac=0
Пиковое прямое напряжение
Обратный ток утечки
n=10 Ac=0
Общая высота：29±1
Диаметр вывода：1.3±0.15
Диаметр трубки: 12.80±0.03
Упаковка
• Упаковка: 500 шт./коробку, 10 коробок/картон
•Идентификация:
Этикетка внутренней коробки:
Красный цвет обозначает «положительный» диод
Черный цвет обозначает «отрицательные» диоды
Партия производства
Номер изделия
Напряжение пробоя
Полярность
Количество
Идентификация внешней коробки:
Модель
Количество
Для получения дополнительной информации оYZPST-IP35-DCПожалуйста, скачайте PDF-файл выше с названием «YZPST-IP35-DC — диод с запрессовкой»
