YZPST-MFC200-16
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-MFC200-16
Модуль тиристоров / диодов
Особенности:
Теплопередача через изолированную металлическую основание из керамики на основе нитрида алюминия
- Твердая пайка соединений для высокой надежности
Тиристор с усиливающим затвором
Типичные области применения:
Управление двигателем постоянного тока — устройства плавного пуска для двигателей переменного тока
Температурное регулирование
Профессиональное регулирование яркости
Обратная блокировка — в выключенном состоянии
| Тип прибора | VRRM (1) | VDRM (1) | VRSM (1) |
| YZPST MFC200 | 1600 В | 1600 В | 1700 В |
VRRM = Повторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в выключенном состоянии
VRSM = неповторяющееся пиковое обратное напряжение (2)
| Повторяющийся обратный и пиковый ток утечки в выключенном состоянии | IRRM, IDRM | 70 мА (3) |
| Критическая скорость нарастания напряжения в выключенном состоянии | dv/dt | 1000 В/мкс (4) |
Проводящее
| Параметр | Обозначение | Мин | Макс. | Тип | Ед. изм. | Условия | |
| Средний ток в открытом состоянии / прямой ток | ITAV, IFAV | 216 | A | Синусоида 50 Гц, проводимость 180°, | |||
| Tc = 85 °C | |||||||
| Действующее значение тока в открытом состоянии / прямого тока | ITRMS, IFRMS | 340 | A | Синусоида 50 Гц, проводимость 180°, | |||
| Tc = 85 °C | |||||||
| Импульсный неповторяющийся ток | ITSM, IFSM | 6.8 | кА | Синусоида 50 Гц | |||
| Полупериод | |||||||
| I в квадрате t | I2 t | 231 | кА²с | VR = 0 | |||
| Tj = Tjmax | |||||||
| Пиковое напряжение в открытом состоянии / прямое напряжение | VTM, VFM | 1.1 | V | Ток в открытом состоянии 200 А, Tj = Tjmax | |||
| Пороговое напряжение | VT(TO) | 0.8 | V | Tj = Tjmax | |||
| Сопротивление наклона в открытом состоянии | rT | 1.4 | мОм | Tj = Tjmax | |||
| Ток удержания | IH | 150 | мА | Tj = 25 °C | |||
| Ток срабатывания фиксации | IL | 200 | мА | Tj = 25 °C | |||
| Критическая скорость нарастания тока в открытом состоянии | di/dt | 500 | А/мкс | IG = 5 IGT, tr = 1 мкс, Tj = Tjmax, неповт. | |||
| СКЗ напряжения изоляции | VINS | 3000 | V | AC 50 Гц, 60 с | |||
Срабатывание
| Параметр | Обозначение | Мин | Макс. | Тип | Ед. изм. | Условия | |
| Ток затвора | IGT | 150 | мА | VD = 6 В; RL = 6 Ом; Tj = 25 °C | |||
| Напряжение затвора | VGT | 2 | V | VD = 6 В; RL = 6 Ом; Tj = 25 °C | |||

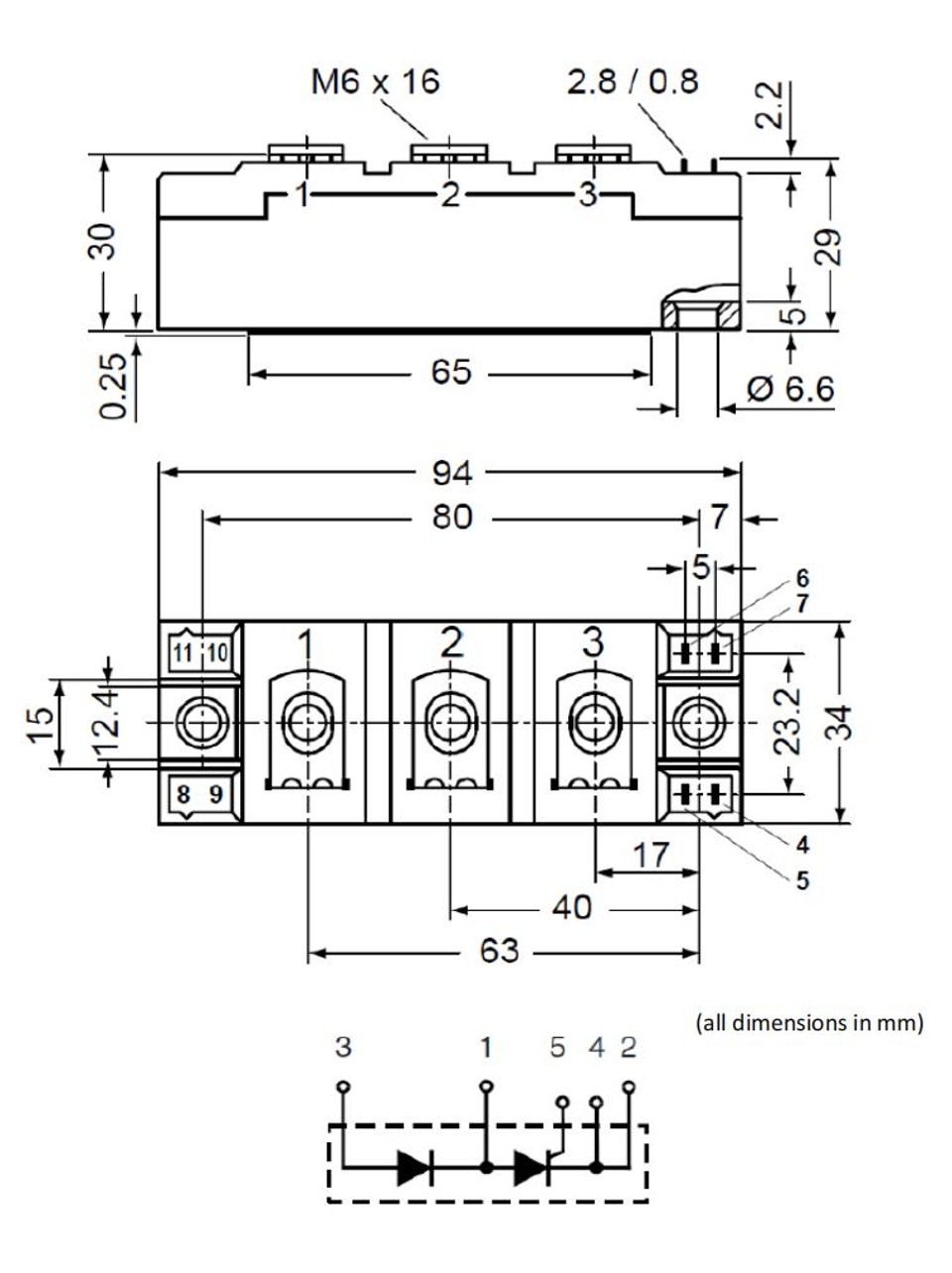

ОБЩИЙ ВИД И РАЗМЕРЫ
