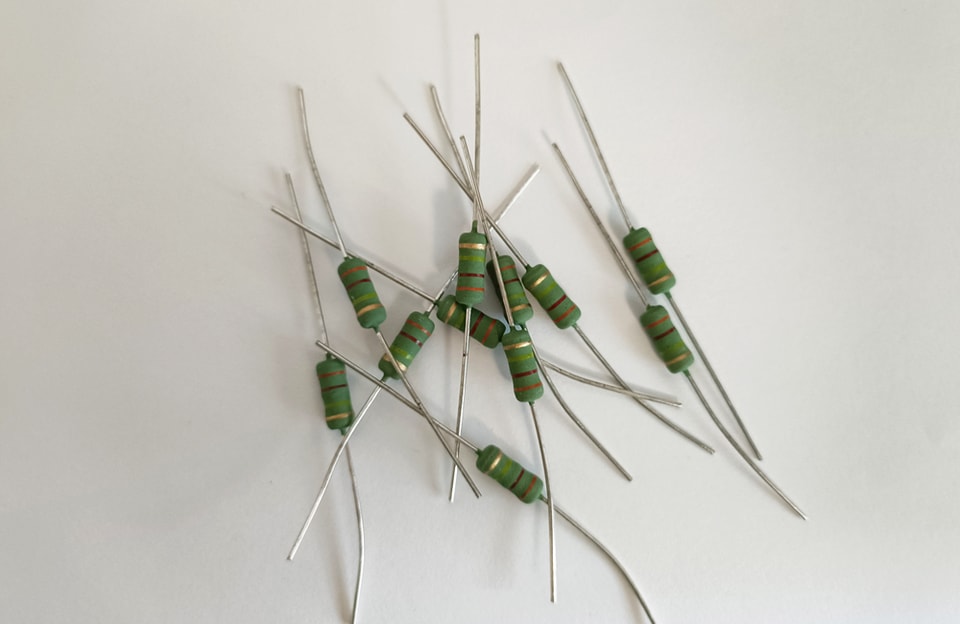

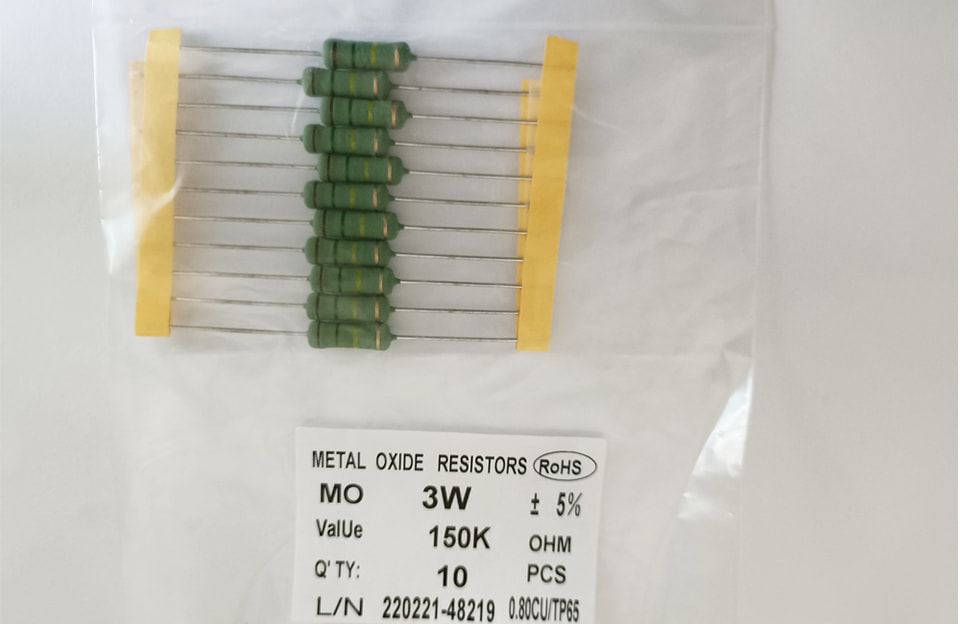

YZPST-MO 3W 150K TP65

Размер (мм)

L

ФD

l

Φd

Значение

15.5±0.5

5±0.5

≥26

0.8±0.05

(Тип)

MO

(Номинальная мощность)

3 Вт

(Кривая снижения мощности)

Номинальное напряжение

Максимальное напряжение

500V

Максимальное напряжение перегрузки

700 В

Допуск

±5%

Диапазон сопротивления

150K

Диапазон рабочих температур

-55℃ ～ +155℃

Описание

Требования к характеристикам

Метод испытания

(RТемпературный коэффициент сопротивления

коэффициент)

T.C.R. ±350 ppm/℃

Испытательная температура

+20℃／-55℃／+20℃／+125℃／+20℃

(Кратковременная перегрузка)

△ R≤±1％R

Видимых повреждений нет, маркировка разборчива

2,5-кратное номинальное напряжение или максимальное напряжение перегрузки (в зависимости от того, что ниже), 5 секунд

(Испытание на выдерживаемое напряжение)

(Нет пробоя или перекрытия по поверхности)

Перем. ток 500 В1 минута

Прочность выводов

При натяжении

△R≤±1％R+0.05R

Видимых повреждений нет

Φd  0,8 мм；Нагрузка10 Н 10 с

При скручивании

Φd 0,8 мм；Нагрузка10 Н 90⁰

Скручивание

360⁰  в противоположном направлении

Устойчивость к вибрации

△R≤±1％+0.05R

Видимых повреждений нет

10～500 Гц

3 направления по 2 часа каждое

Термостойкость при пайке

△R≤±1％R

Маркировка разборчива, видимых повреждений нет

350 ℃

2 мм от корпуса, 3 секунды

(Паяемость)

Не менее 95% погруженной поверхности должно быть покрыто свежим припоем, без скопления дефектов.

235 ℃

2 мм от корпуса, 2 секунды

Температурный цикл

△R≤±1％R+0.05R

Видимых повреждений нет

-55／+155 ℃

в течение 5 циклов

(Влажность)

△R≤±5％R+0.05R

Видимых повреждений нет

40 ℃, 95 % RH

1344 часа

70 ℃

(Ресурс при нагрузке)

△R≤±5％R+0.05R

Нет видимых повреждений, маркировка читаема

Номинальное или максимальное напряжение, 1,5 часа включено, 0,5 часа выключено, температура 70 °C, 1000 часов
