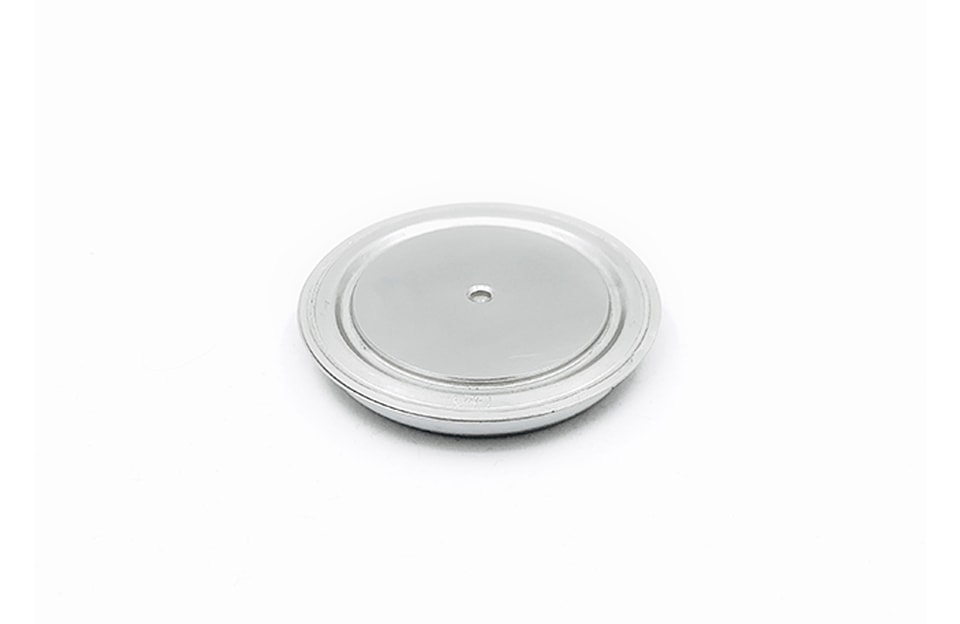

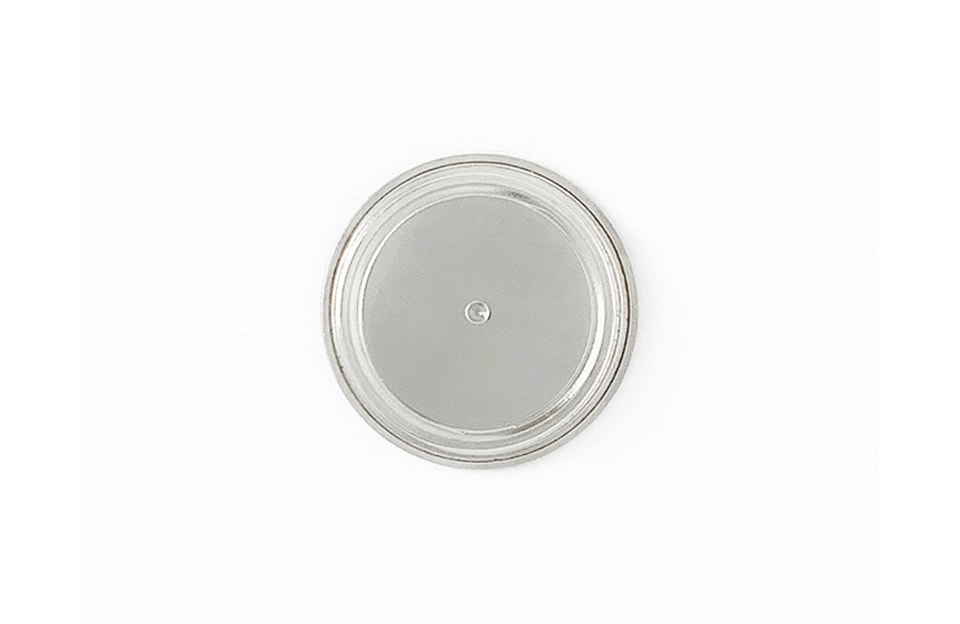

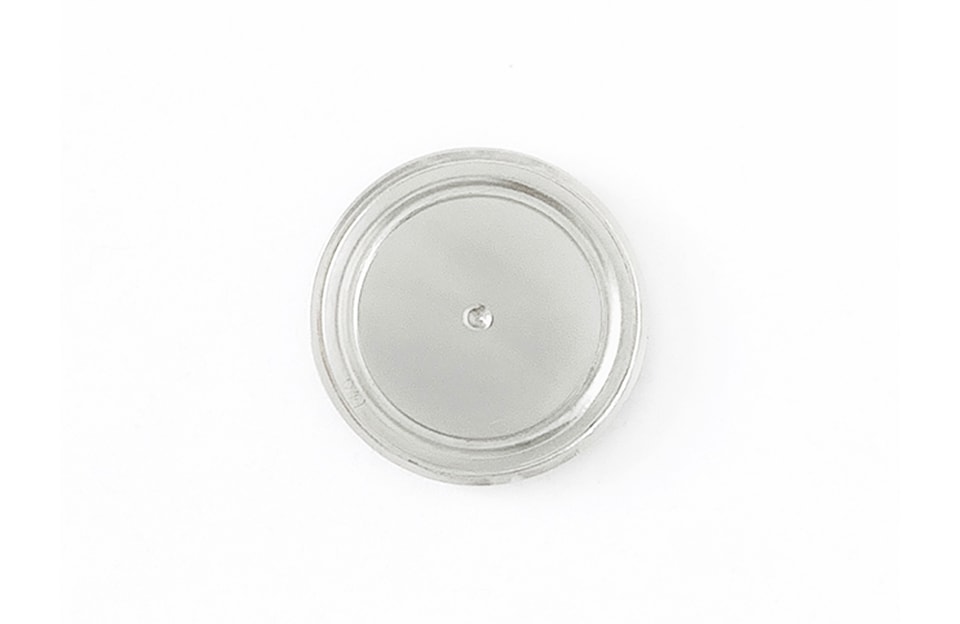

YZPST-ZP508LTS06 (8mm)
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Особенности:
Полностью диффузионная структура
Высокая стойкость к импульсным перегрузкам
Блокирующая способность до 600 В
Прочный керамический герметичный корпус
Устройство, собранное под давлением
Тип прибора | VRRM (1) | VRSM (1) |
ZP508LTS06 | 600 | 650 |
VRSM = неповторяющееся пиковое обратное напряжение (2)
Повторяющийся пиковый обратный ток утечки | IRRM | 75 мА (3) |
Все параметры указаны для Tj=25 °C, если не оговорено иное.
(1) Все номиналы по напряжению указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +190 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 190 °C.
(4) См. определение параметра ниже:
Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Среднее значение тока в открытом состоянии | IF(AV) | 6000 | A | Синусоида, проводимость 180°, Tsink=55 °C | ||
Пиковый импульсный ток одного цикла (неповторяющийся) ток | IFSM |
55000
| A | 10,0 мс, VR<60% VRRM Tvjmax | ||
Пиковое напряжение в открытом состоянии | VFM | 1.10 | V | IFM = 4500 А; Tj = 190 °C | ||
Пороговое напряжение прямой проводимости | Vo | 0.826 | V | Tj = 190 °C | ||
Дифференциальное сопротивление прямой проводимости | r | 0.052 | мОм | Tj = 190 °C |
* За гарантированными максимальными значениями обращайтесь на завод
Параметр | Мин. | Макс. | Тип. | Ед. изм. | Условия | ||
Рабочая температура | Tj | -40 | +190 | °C | |||
Температура хранения | Tstg | -40 | +190 | °C | |||
Тепловое сопротивление — переход-к-радиатору | RQ (j-hs) | 0.015 | °C/Вт | Двустороннее охлаждение | |||
Усилие монтажа | P | 19 | 26 | кН | |||
Вес | W | 140 | г | ||||
* Монтажные поверхности должны быть гладкими, плоскими и смазанными
YZPST может предоставить следующий список аналогов сварочных диодов(капсульный тип)
| Тип | IF(AV) при TC= 85°C | VRRM | IRRM (max )7 &Tj= | V(TO) Tjmax | RT Tjmax | Tjmax | Rthjc | F±10% |
| Tjmax | ||||||||
| A | В | мА | В | мкQ | °C | К/Вт | кН | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
