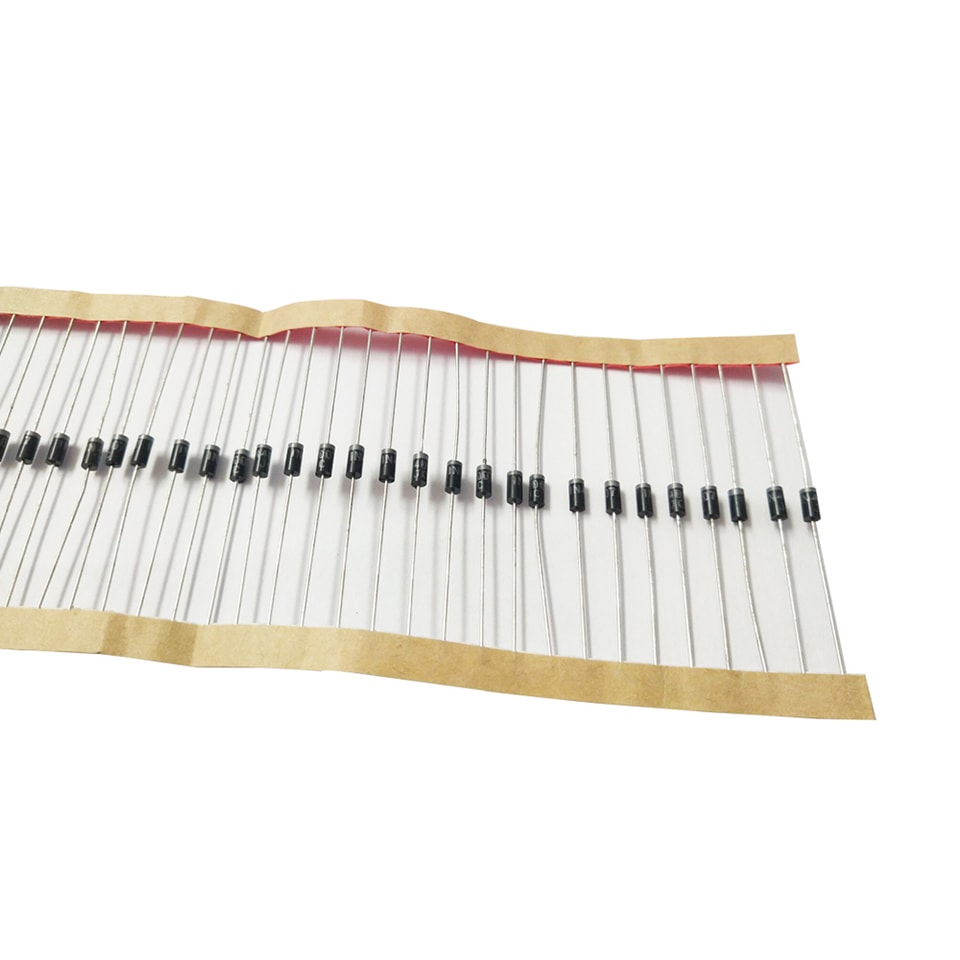

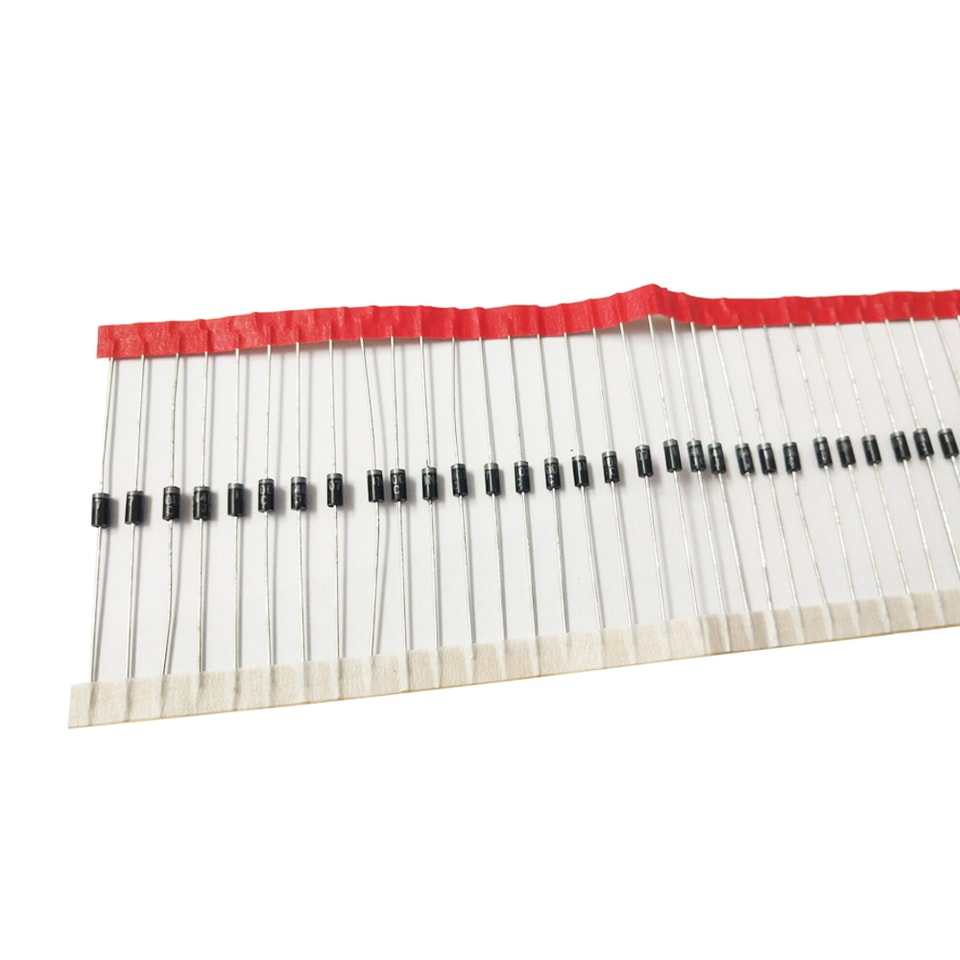

YZPST-1N5399
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

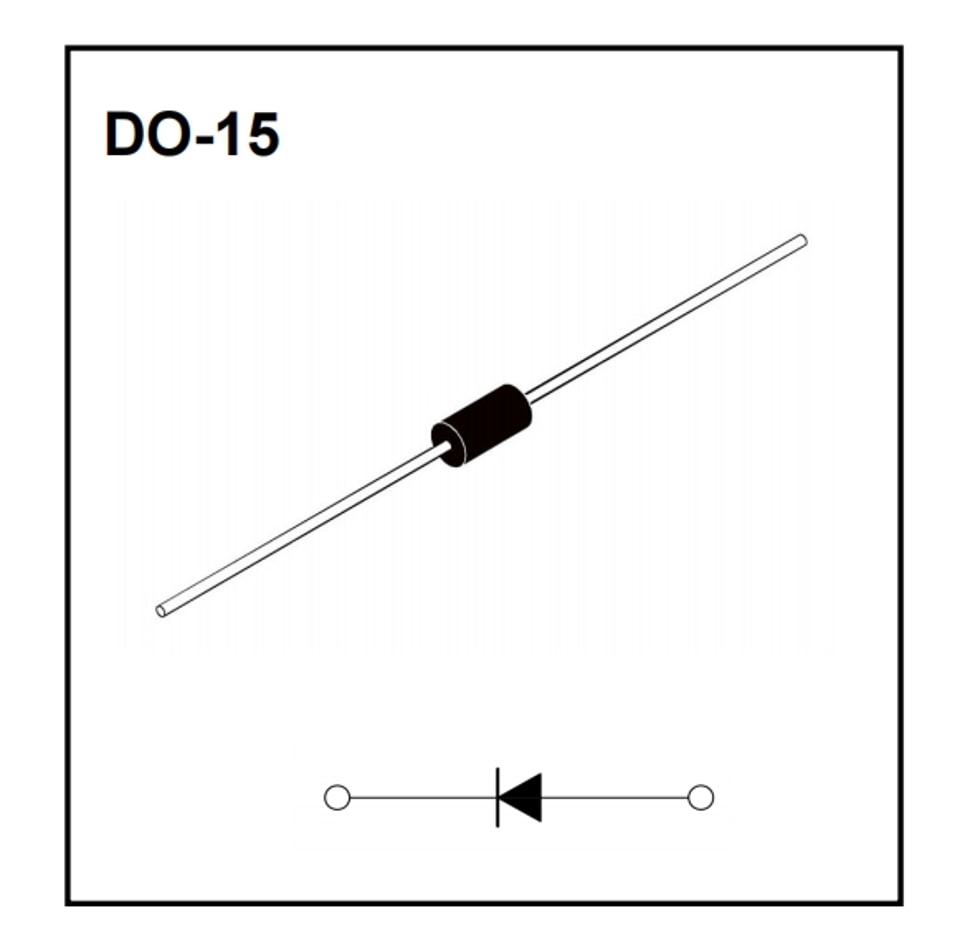

Диоды в пластиковом корпусе DO-15
1N5391–1N5399
Выпрямительные диоды общего назначения
Особенности
IF(AV) 1,5 А
VRRM 50–1000 В
Высокая способность выдерживать броски тока
Полярность: цветная полоска обозначает катод
Области применения
Выпрямитель
Маркировка
1N539X
X : от 1 до 9
Предельные значения (абсолютные максимально допустимые параметры)
Параметр | Обозначение | Ед. изм. | Условия испытаний | 1N53 | ||||||
91 | 92 | 93 | 95 | 97 | 98 | 99 | ||||
Повторяющееся пиковое обратное напряжение | VRRM | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Максимальное действующее напряжение | V RMS | V |
| 35 | 70 | 140 | 280 | 420 | 560 | 700 |
Максимальное постоянное блокирующее напряжение | VDC | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Средний прямой ток | IF(AV) | A | 60 Гц, полусинусоида, | 1.5 | ||||||
Активная нагрузка, T L=75℃ | ||||||||||
Импульсный (неповторяющийся) прямой ток | IFSM | A | 60 Гц, полусинусоида, | 50 | ||||||
1 цикл, Ta=25℃ | ||||||||||
Температура перехода | TJ | ℃ |
| -55 ~ +150 | ||||||
Температура хранения | TSTG | ℃ |
| -55 ~ +150 | ||||||
Электрические характеристики (T=25℃ Если не указано иное)
Параметр | Обозначение | Ед. изм. | Условия испытаний | Значение | |
Максимальное пиковое прямое напряжение | VFM | V | IFM =1.5A | 1.1 | |
| IRRM1 |
|
| Ta=25℃ | 5 |
Максимальный пиковый обратный ток | IRRM2 | мкА | VRM=VRRM | Ta=100℃ | 50 |
Типичная ёмкость p-n-перехода | CJ | пФ | Измерено при 1 МГц и приложенном обратном напряжении 4,0 В пост. тока. | 20 | |
| RθJ-A |
| Между переходом и окружающей средой | 50 | |
Типичное тепловое сопротивление | RθJ-L | ℃/W | Между переходом и выводом | 25 | |

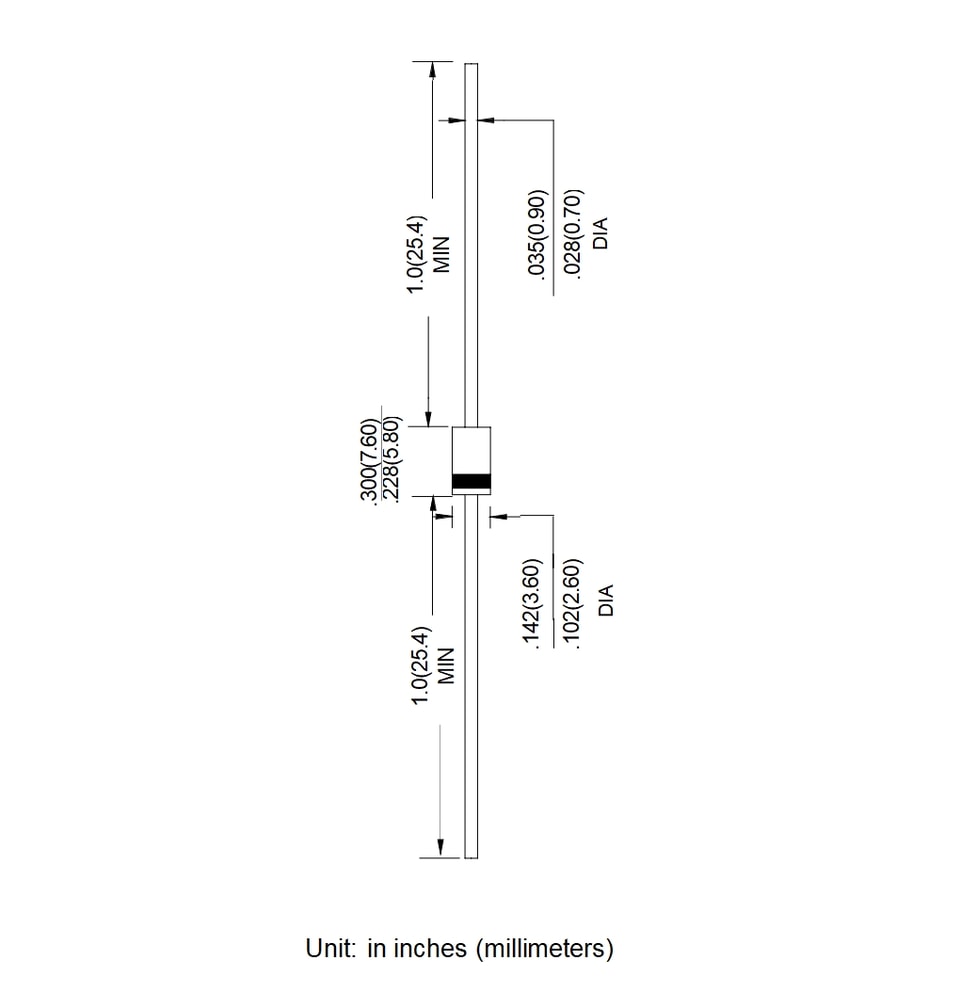

DO-15Габаритные размеры корпуса
