СИЛОВЫЕ СВАРОЧНЫЕ ДИОДЫ

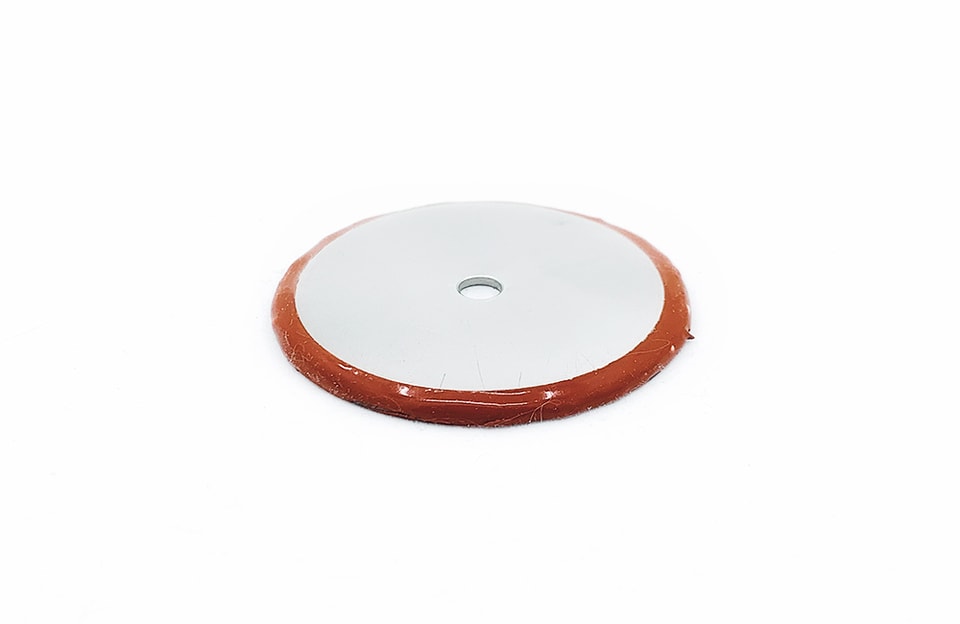

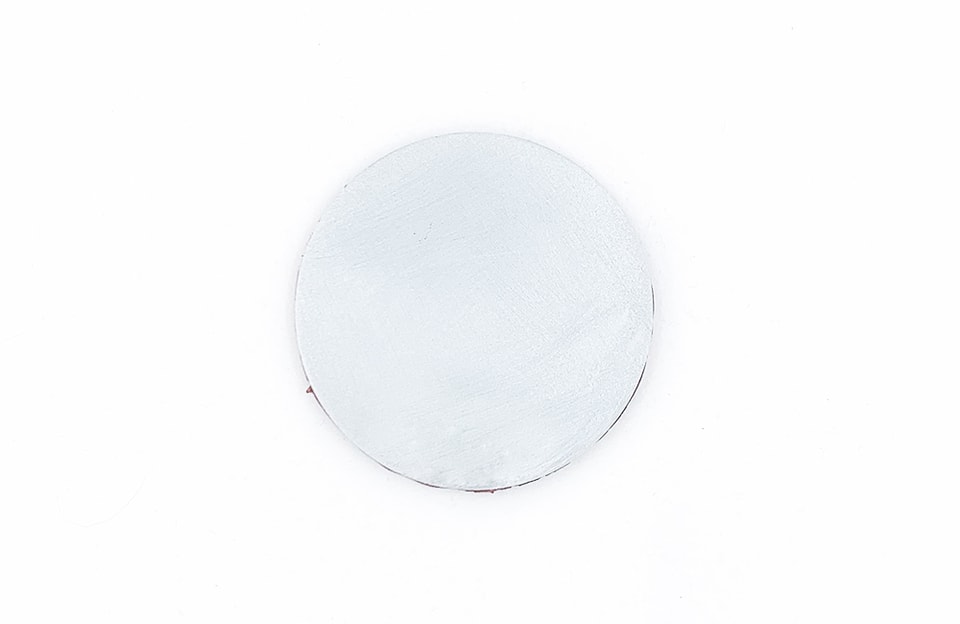

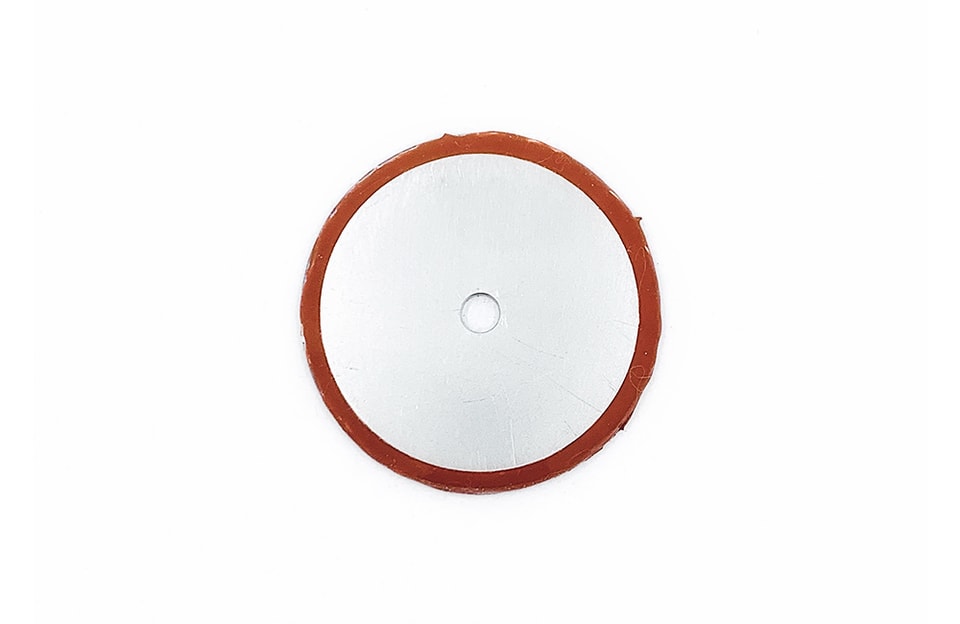

YZPST-65N06
Предельные абсолютные значения
| НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ | МАКСИМАЛЬНЫЕ ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ | ЕДИНИЦЫ ИЗМЕРЕНИЯ |
VRRM | Повторяющееся пиковое обратное напряжение, Tj=170℃ | 600 | V |
VRSM | Неповторяющееся пиковое обратное напряжение, Tj=170℃ | 650 | V |
|
|
|
|
| ПРОЧИЕ ПАРАМЕТРЫ | МАКСИМАЛЬНЫЕ ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ | ЕДИНИЦЫ ИЗМЕРЕНИЯ |
IF(AVM) | Максимальный средний прямой ток, Tj=85℃ | 16000 | A |
IF(СКЗ) | Номинальный среднеквадратичный прямой ток, Tj=85℃ | 23247 | A |
IFSM | Пиковый неповторяющийся импульсный ток tp=10 мс, Tj=170℃ | 90 | кА |
I2t | I2Предельная энергия плавления tp=10 мс, Tj=170℃ | 3.8E+07 | A2s |
Tjop | Диапазон рабочих температур | -40 до +170 | ℃ |
Tstg | Диапазон температуры хранения | -40 до +170 | ℃ |
характеристики
| ПАРАМЕТР | МИН. | ТИП. | МАКС. | УСЛОВИЯ ИСПЫТАНИЙ | ЕДИНИЦЫ ИЗМЕРЕНИЯ |
VFM | Максимальный пиковый прямой ток, Tj=170℃ | - | - | 0.91 | IFM=6000 А | V |
V(T0) | Пороговое напряжение Tj=170℃ | - | - | 0.72 |
| V |
rT | Сопротивление наклона Tj=170℃ | - | - | 0.017 |
| мОм |
IRRM | Пиковый обратный ток | - | - | 50 | Номин. VRRM, Tj=170℃ | мА |
|
| 10 | Номин. VRRM, Tj=25℃ | |||
Qrr | Восстановленный заряд | - | - | 600 | IF=1000 А, di/dt=-30 А/мкс Вr=100 В | μC |
Irm | Ток обратного восстановления | - | - | - | Vr=50 В, 50% хорда. | A |
trr | Время обратного восстановления, 50% хорда | - | - | - | IFM=400 А diR/dt = 25 А/мкс | μs |
RthJK | Тепловое сопротивление, переход-к-корпусу | - | - | 3.8 | Охлаждение с двух сторон | К/кВт |
| - |
| Охлаждение с одной стороны | |||
F | Усилие монтажа | 35 |
| 70 |
| кН |
Wt | Вес | - | 170 | - |
| g |
Габаритный чертёж
| Тип | IF(AV) при TC= 85°C | VRRM | IRRM (макс.) 7 и Tj= | V(TO) Tjmax | RT Tjmax | Tjmax | Rthjc | F±10% |
| Tjmax | ||||||||
| A | V | мА | V | mQ | °C | К/Вт | кН | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
YZPST может предоставить следующий список аналогов бескорпусного диода
| Тип | Sym | A | B | C | H |
| 38DN06 | мм | 2 | 34 | 38 | 4.1 |
