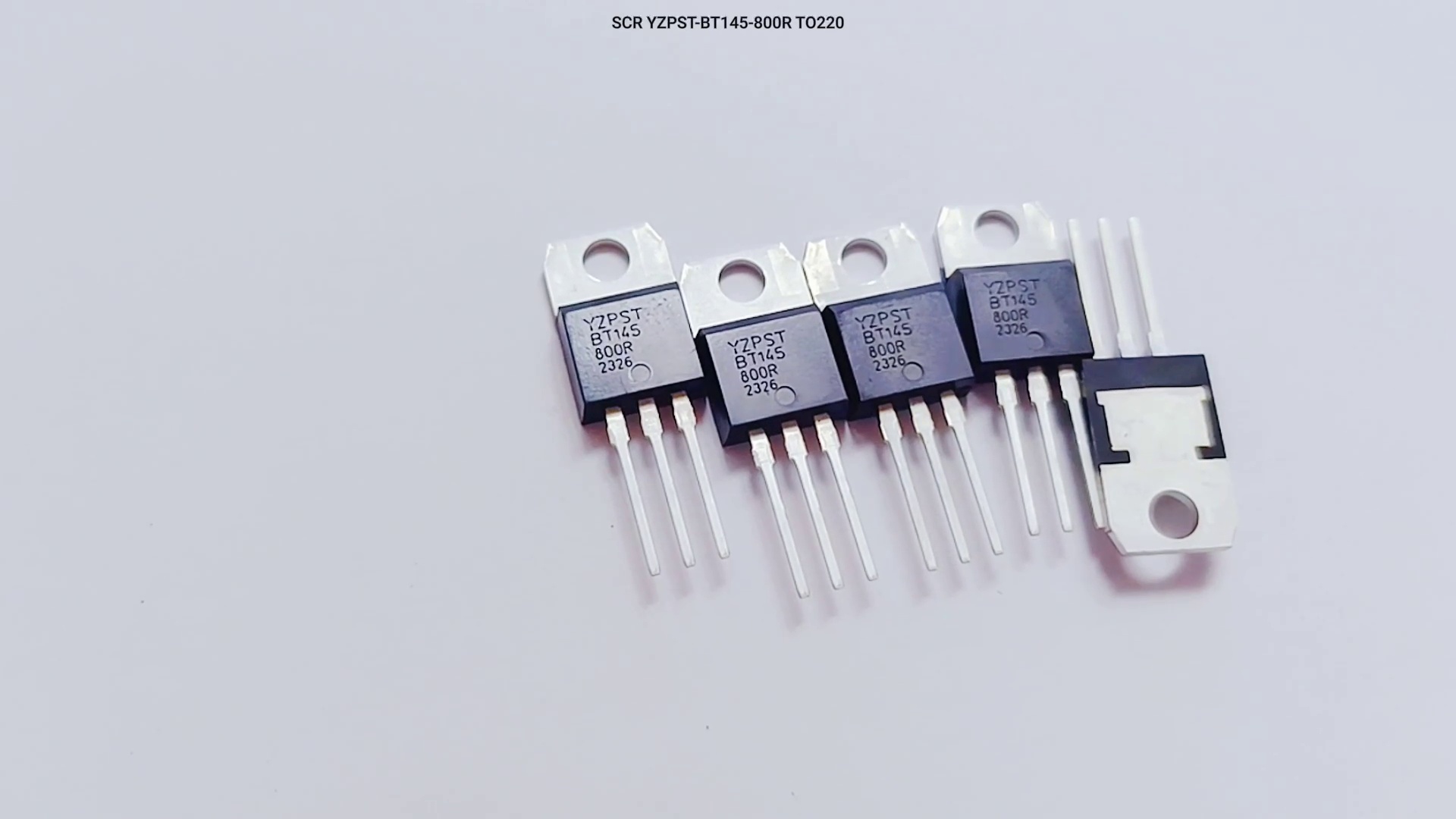

YZPST-BT145-800R
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N: YZPST-BT145-800R
ОПИСАНИЕ:

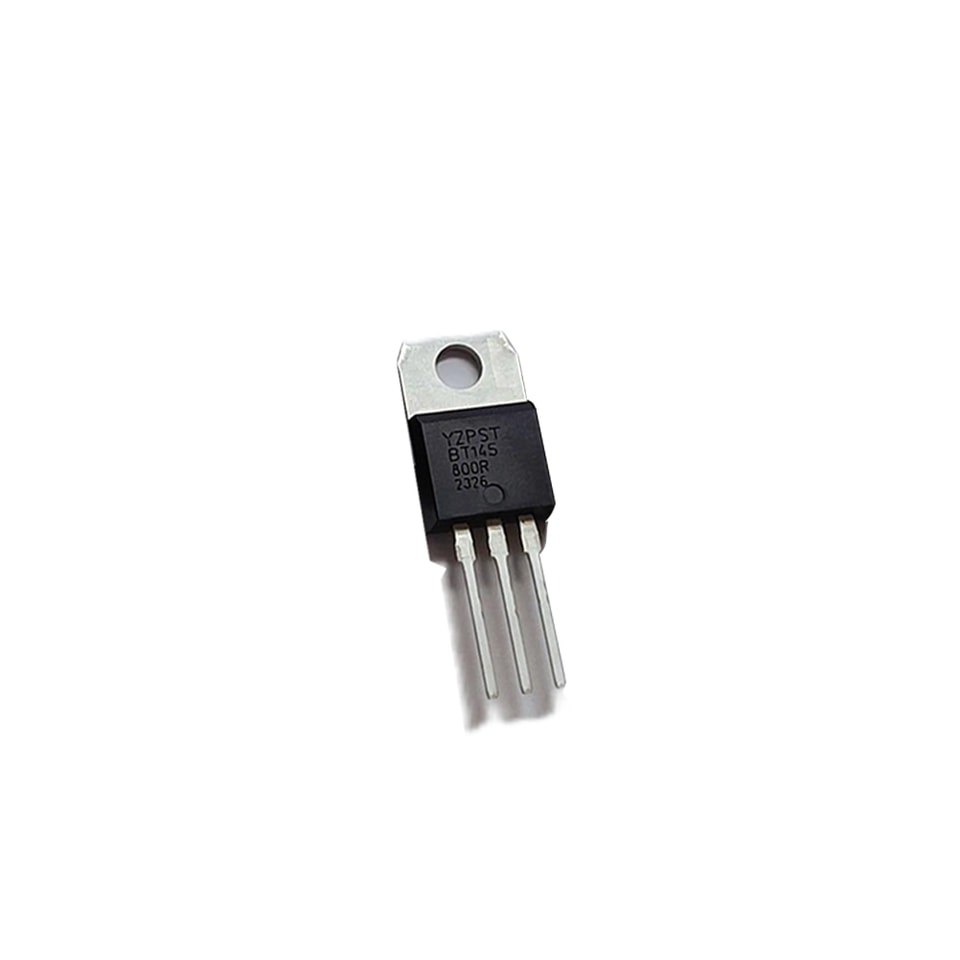

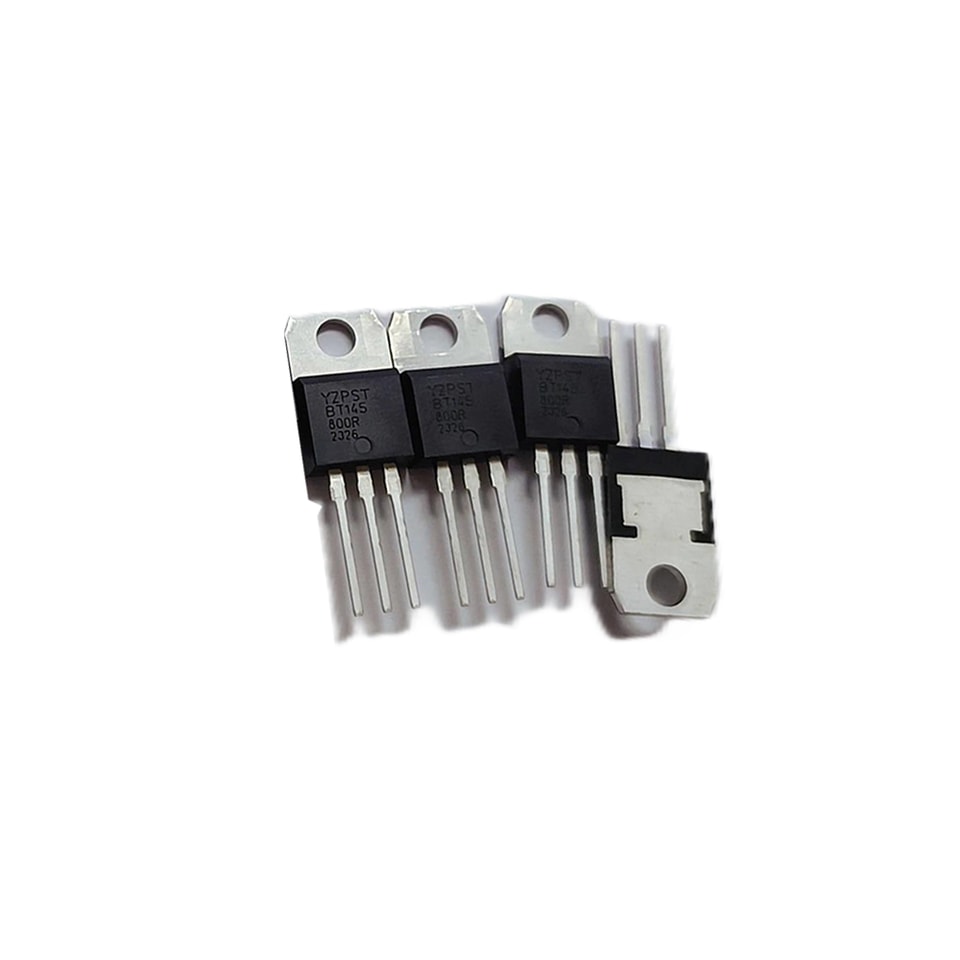

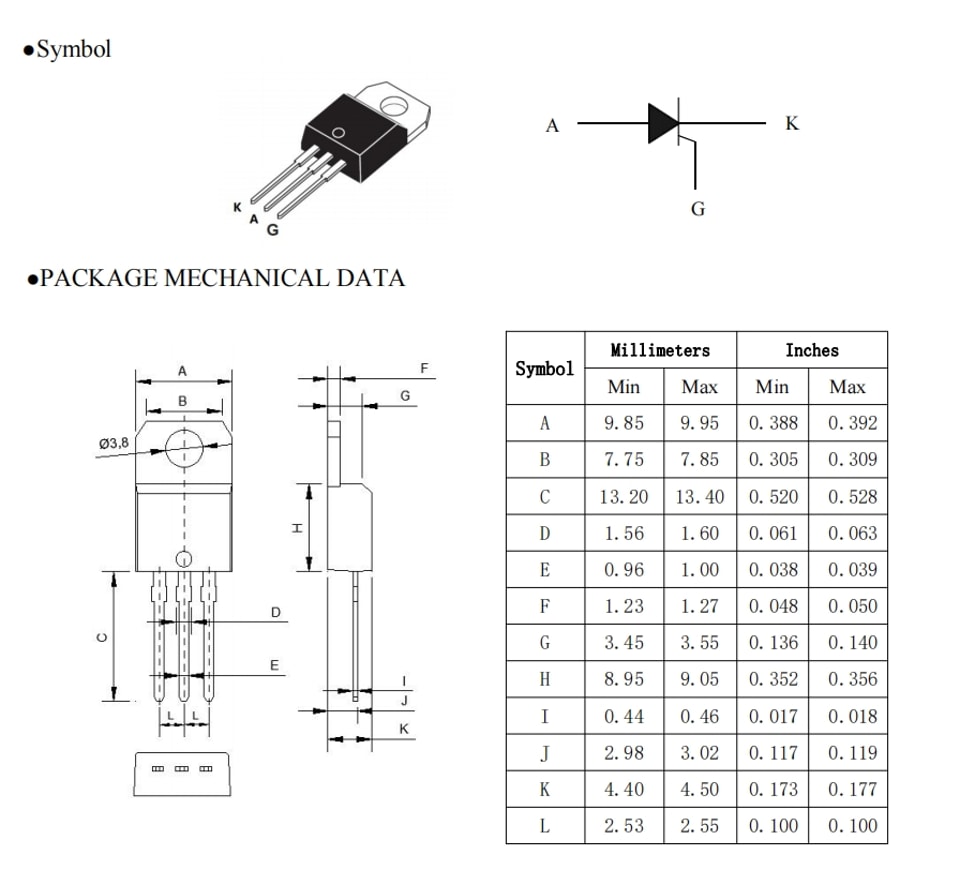

Планарный пассивированный кремниевый управляемый выпрямитель (SCR) в пластиковом корпусе TO220, предназначенный для применения в устройствах, требующих высокой двунаправленной блокирующей способности по напряжению, высокой стойкости к пусковым токам и высокой термоциклической надежности.
Преимущества и особенности
Управление мощностью переменного тока
Высокая двунаправленная блокирующая способность по напряжению
Высокая стойкость к термоциклированию
Планарная пассивация для повышенной стойкости к напряжению и надежности
Высокая рабочая температура перехода (Tj(max) = 150 °C)
Корпус соответствует требованиям UL94V0 по горючести
Корпус соответствует требованиям RoHS
IEC 61000-4-4 быстрый переходный
Области применения
Конденсаторный разрядный зажигание (CDI)
Защита crowbar
Защита от пусковых токов
Управление двигателем
Стабилизация напряжения
Высокая рабочая температура перехода (Tj(max) = 150 °C)
Быстрый справочные данные
| Обозначение | Параметр | Условия | Мин | Тип | Макс. | Ед. изм. | |
| Абсолютные максимальные класса | |||||||
| VRRM | повторяющееся пиковое обратное напряжение | - | - | 800 | V | ||
| IT(СКЗ) | Действующее значение тока в открытом состоянии | полусинусоида; Tmb ≤ 128 °C; | - | - | 25 | A | |
| Рис. 1; Рис. 2; Рис. 3 | |||||||
| ITSM | нерегулярный пик вклю- состоянию тока | полусинусоида; Tj(инит) = 25 °C; tp = 10 мс; Рис. 4; Рис. 5 | - | - | 300 | A | |
| полусинусоида; Tj(init) = 25 °C; tp = 8.3 мс | - | - | 330 | A | |||
| Tj | температура p-n-перехода | - | - | 150 | °C | ||
| Обозначение | Параметр | Условия | Мин | Тип | Макс. | Ед. изм. | |
| Статические характеристики | |||||||
| IGT | ток срабатывания затвора | VD = 12 V; IT = 0,1 A; Tj = 25 °C; Рис. 7 | 1.5 | - | 15 | мА | |
| IВ | ток удержания | VD = 12 В; Tj = 25 °C; Рис. 9 | - | - | 60 | мА | |
| VT | напряжение в открытом состоянии | IT = 30 А; Tj = 25 °C; Рис. 10 | - | 1.1 | 1.5 | V | |
| Динамические характеристики | |||||||
| dVD/dt | скорость нарастания в выключенном состоянии напряжение | VDM = 536 V; Tj = 150 °C; (Всток-исток = 67% от VDRM); экспоненциальная форма сигнала; затвор открыт цепь | 80 | - | - | В/мкс | |
Предельные значения
В соответствии с системой предельно допустимых параметров (IEC 60134).
| Обозначение | Параметр | Условия | Мин | Макс. | Ед. изм. | |
| VDRM | повторяющееся пиковый ток в выключенном состояниите напряжение | - | 800 | V | ||
| VRRM | повторяющееся пиковое обратное напряжение | - | 800 | V | ||
| IT(AV) | средний ток в открытом состоянии | полусинусоида; Tмб ≤ 128°C; | - | 16 | A | |
| IT(СКЗ) | Действующее значение тока в открытом состоянии | полусинусоида; Tmb ≤ 128°C; Рис. 1; Рис. 2; Рис. 3 | - | 25 | A |
| ITSM | неповторяющийся пиковый ток в открытом состоянии состоянию тока | полусинусоида; Tj(инит) = 25 °C; tp = 10 мс; Рис. 4; Рис. 5 | - | 300 | A | |
| полусинусоида; Tj(init) = 25 °C; tp = 8.3 мс | - | 330 | A | |||
| I2t | I2t для предохранителей | tp = 10 мс; SIN | - | 450 | A2s | |
| d IT/dt | скорость нарастания в открытом состоянии ток коллектора | IG = 20 мА | - | 200 | A/μs | |
| IGM | пиковый ток затвора ток коллектора | - | 5 | A | ||
| VRGM | пиковое обратный затвор | - | 5 | V | ||
| напряжение | ||||||
| PGM | пиковый ток затвора мощность | - | 20 | W | ||
| PG(AV) | средний ток затвора мощность | за любые 20 мс периода | - | 0.5 | W | |
| Tstg | температура хранения | -40 | 150 | °C | ||
| Tj | температура p-n-перехода | - | 150 | °C |
Тепловые характеристики
| Обозначение | Параметр | Условия | Мин | Тип | Макс. | Ед. изм. | |
| Rth(j-mb) | тепловое сопротивление | Рис. 6 | - | - | 1 | К/Вт | |
| от переход до | |||||||
| монтажа база | |||||||
| Rth(j-a) | тепловое сопротивление | на открытом воздухе | - | 60 | - | К/Вт | |
| от переход до | |||||||
| свободный воздух окружающей среды |
