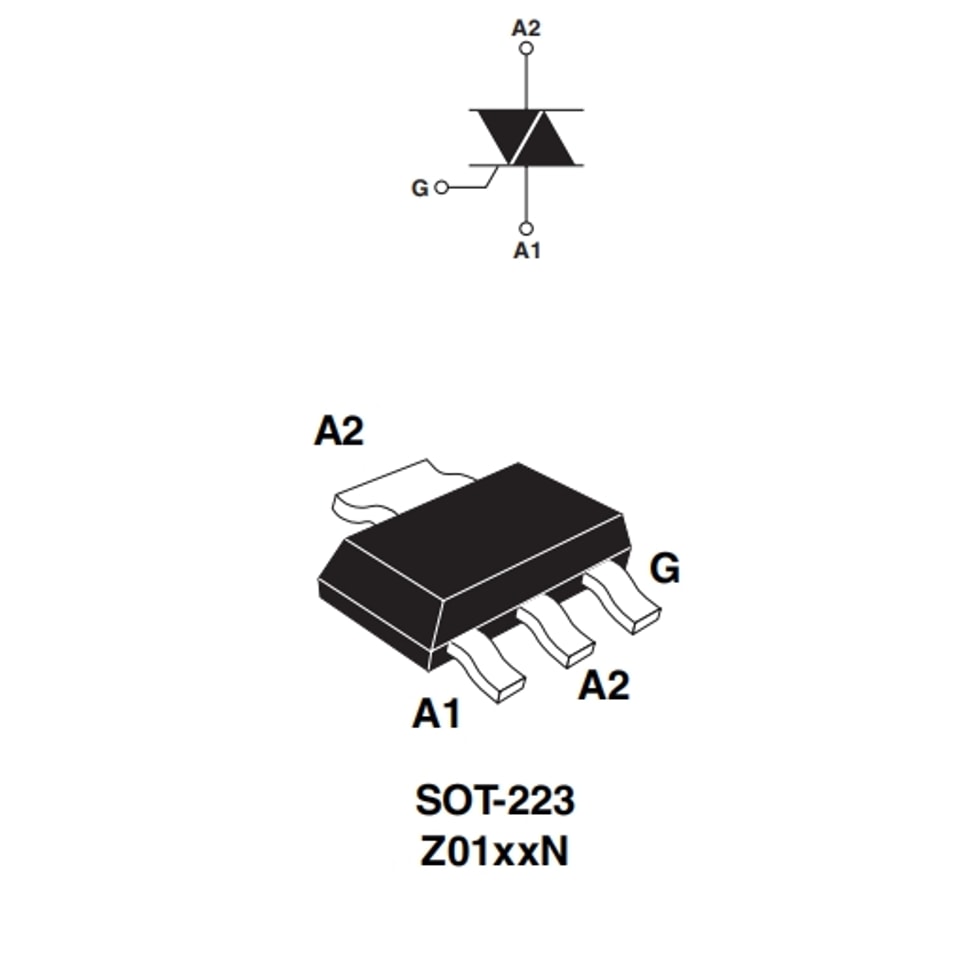

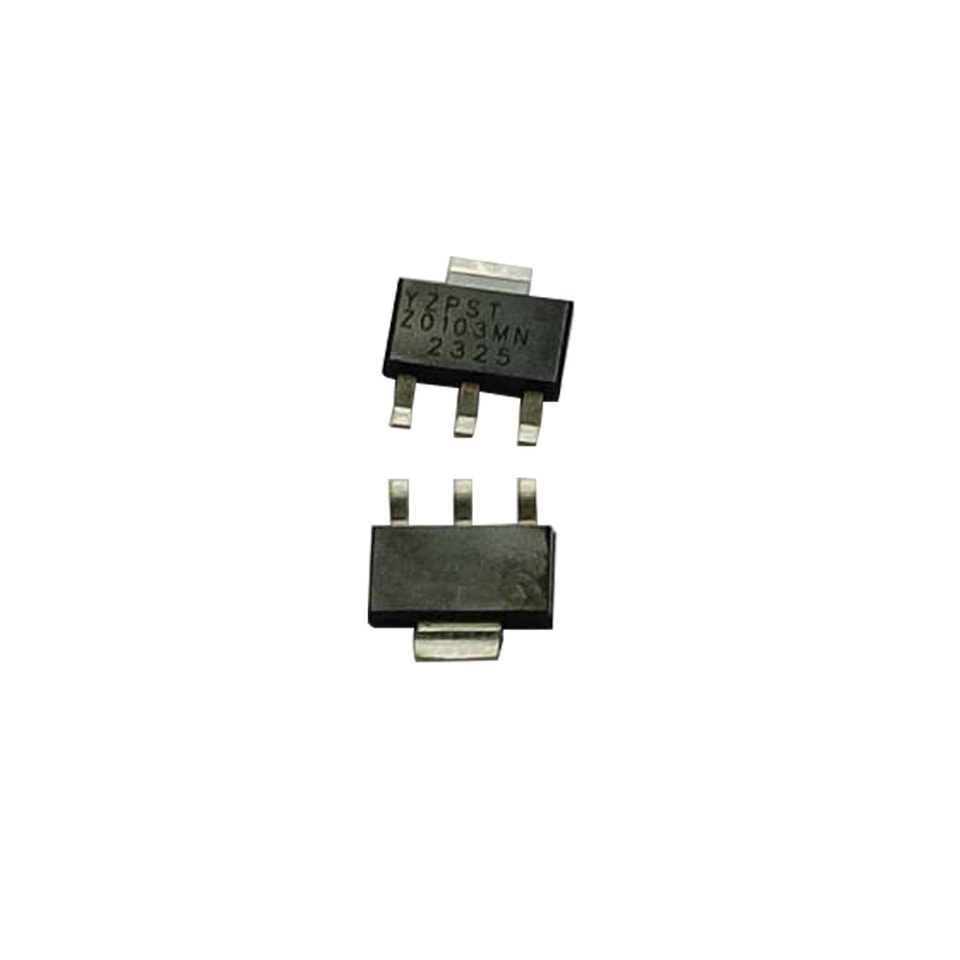

Стандартный симистор Z0103MN в корпусе SOT-223, 1 А
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Стандарт Триаки 1 АP/N:YZPST-Z0103MN0
Особенности
Действующий среднеквадратичный ток, IT(RMS) 1 А
Повторяющееся пиковое напряжение в закрытом состоянии, V DRM/VRRM 800 В
Ток управления затвором, IGT (Q1) 3–25 мА
Описание
Серия Z01 подходит для общих применений переключения переменного тока.Эти приборы
обычно используются в таких устройствах, как бытовая
техника (электроклапан, насос, замок двери, управление малой лампой), регуляторы скорости вентилятора,...
Доступны различные уровни чувствительности тока управления затвором, что позволяет оптимизировать работу при непосредственном
управлении микроконтроллерами.
Таблица 1. Абсолютное максимальный номиналgs
Обозначение | Параметр | Значение | Ед. изм. | ||
IT(СКЗ) | Среднеквадратичный ток (полная синус оида) | SOT-223 | T табл. = 90 °C |
1 |
A |
TO-92 | TL = 50 °C | ||||
SMBflat-3L | T табл. = 107 °C | ||||
ITSM | Не повторяющийся импульсный пиковое в открытом состоянии ток (полный цикл, Tj вначальный = 25 °C) | F = 50 Гц | t = 20 мс | 8 | A |
F = 60 Гц | t = 16.7 мс | 8.5 | |||
I²t | I²Значение t для предохранителей | tp = 10 мс | 0.35 | ² A s | |
dI/dt | Критическая скорость нарастания тока в открытом состояниитока IG = 2 x I GT, tr ≤ 100 нс | F = 120 Гц | Tj = 125 °C | 20 | А/мкс |
IGM | Пиковая мощность затвора ток коллектора | tp = 20 мкс | Tj = 125 °C | 1 | A |
PG(AV) | Средняя мощность затвора рассеиваемаяion | Tj = 125 °C | 1 | W | |
Tstg Tj | Температура перехода при хранении номиналзон Температура перехода при работе диапазон | - 40 до + 150 - 40 до + 125 | °C | ||
Таблица 2. Электрические характеристики (Tj = 25 °C, если не указано иначе)
Обозначение |
Условия испытаний |
Квадрант |
| Z01 |
Ед. изм. | |||
03 | 07 | 09 | 10 | |||||
I GT (1) | VD = 12 В, RL = 30 Ом | I - II - III | МАКС. | 3 | 5 | 10 | 25 | мА |
IV | 5 | 7 | 10 | 25 | ||||
VGT | ВСЕ | МАКС. | 1.3 | V | ||||
VGD | VD = VDRM, RL = 3.3 kΩ, Tj = 125 °C |
ВСЕ |
МИН. |
0.2 |
V | |||
IВ (2) | IT = 50 мА | МАКС. | 7 | 10 | 10 | 25 | мА | |
IL | IG = 1.2 I GT | I - III - IV | МАКС. | 7 | 10 | 15 | 25 | мА |
II | 15 | 20 | 25 | 50 | ||||
dV/dt (2) | VD = 67% В DRMзатвор open Tj = 110 °C | МИН. | 10 | 20 | 50 | 100 | V/µs | |
(dV/dt)c (2) | (dI/dt)c = 0.44 А/мс, Tj = 110 °C | МИН. | 0.5 | 1 | 2 | 5 | V/µs | |
- МинимумI GT предназначен гарантированный при5% для IGT макс..
- Для обеих полярностейA2 указано до A1.
Таблица 3. Статические характеристики
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| VTM(1) | ITM = 1,4 А, tp = 380 мкс | Tj = 25 °C | МАКС. | 1.6 | V |
| V до(1) | Пороговое напряжение | Tj = 125 °C | МАКС. | 0.95 | V |
| Rd (1) | Динамические сопротивление | Tj = 125 °C | МАКС. | 400 | mОм |
| I DRM | V DRM = VRRM | Tj = 25 °C | МАКС. | 5 | µA |
| IRRM | Tj = 125 °C | 0.5 | мА | ||
- Для обеих полярностейA2 указано до A1.
Таблица 4. Тепловое сопротивлениеes
| Обозначение | Параметр | Значение | Ед. изм. | |||
| Rth(j-t) | Переход — корпус (AC) | SOT-223 | 25 | |||
| Rth(j-t) | Переход — корпус (AC) | SMBflat-3L | 14 | |||
| Rth(j-I) | Переход — вывод (AC) | TO-92 | 60 | |||
| S(1) = 5 см² | SOT-223 | МАКС. | 60 | °C/Вт | ||
| Rth(j-a) | Переход-окружающая среда | SMBflat-3L | 75 | |||
| TO-92 | 150 | |||||
- S =медь поверхность под табл..
