Серия BTA16/BTB16 (BT139), триаки 16 А

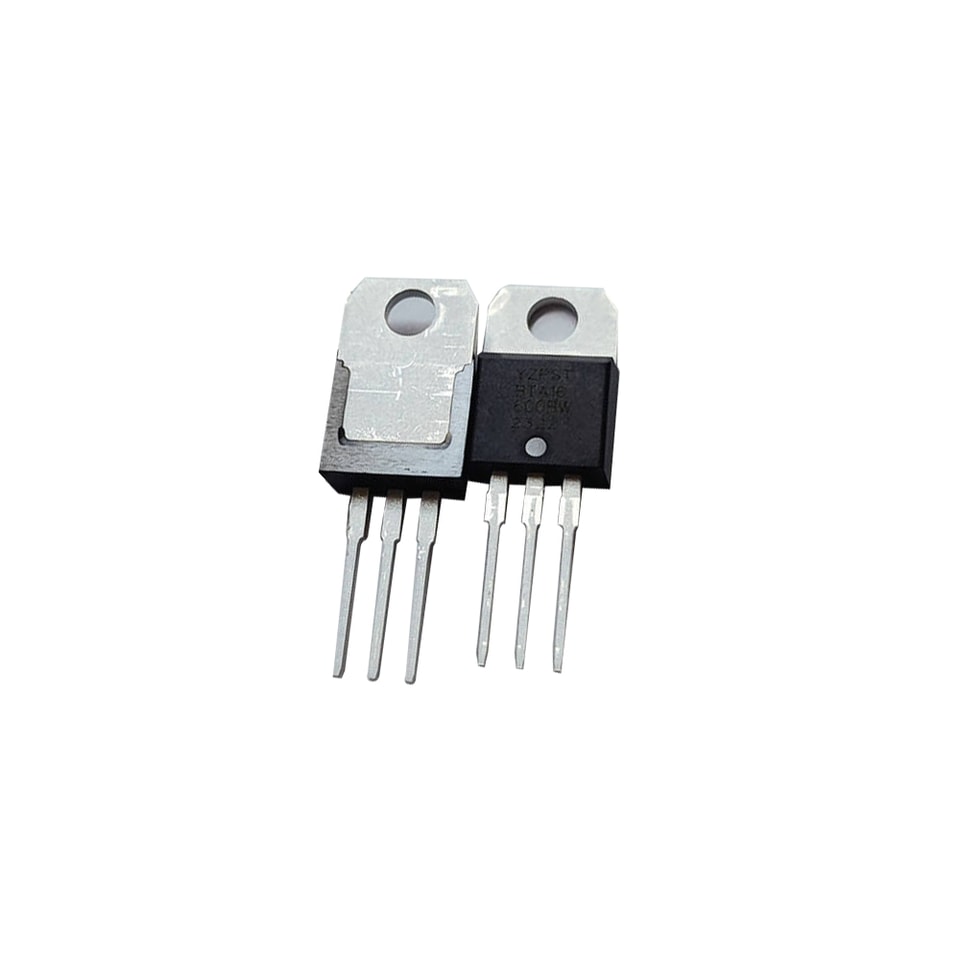

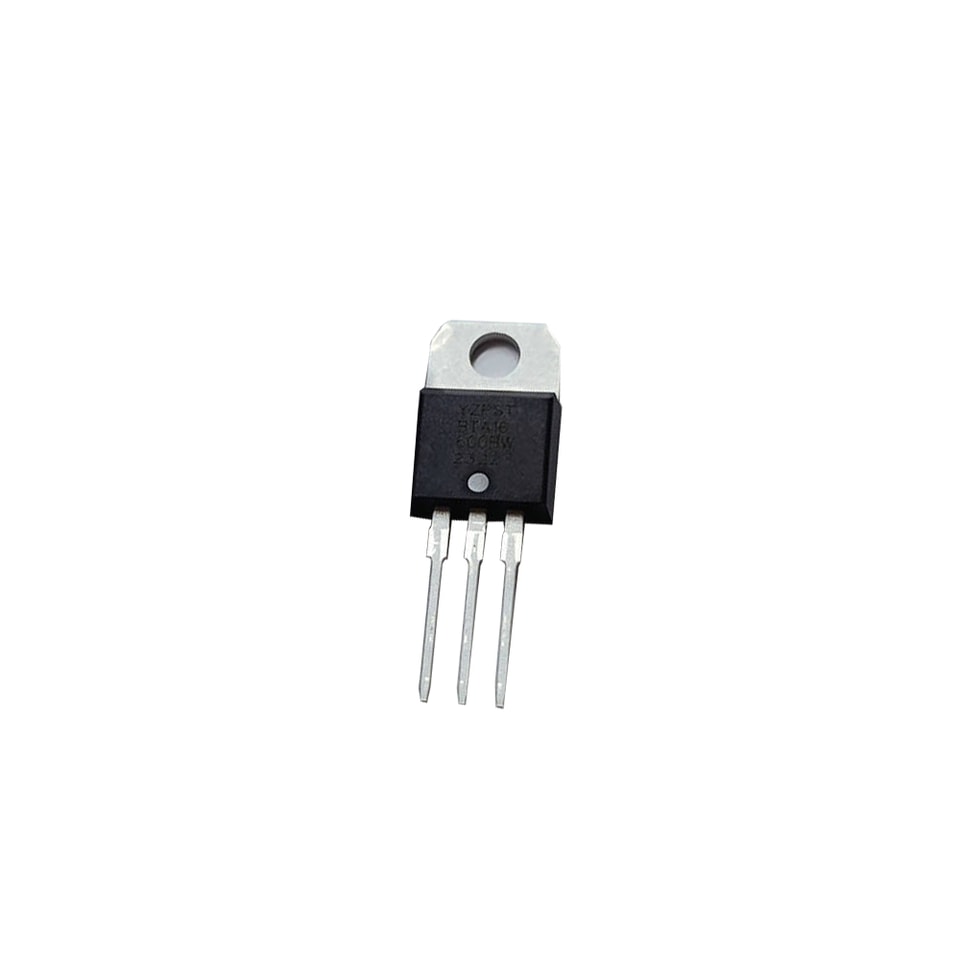

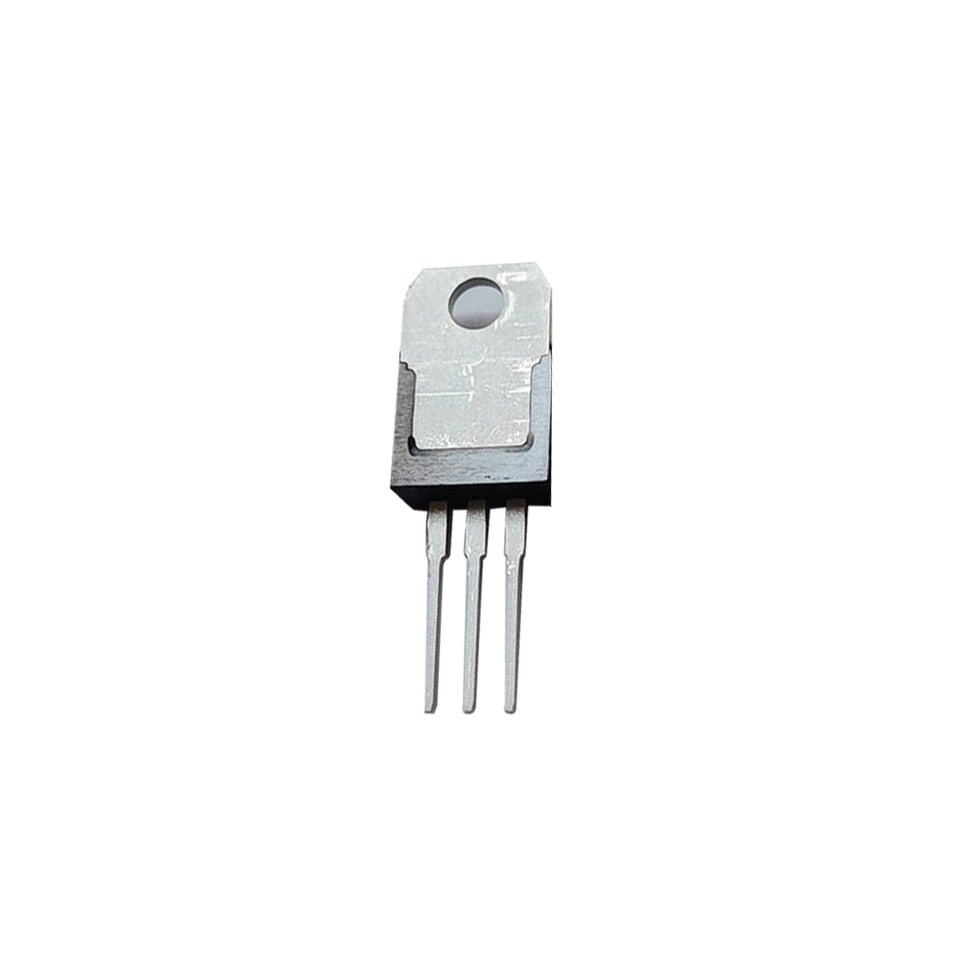

YZPST-BTA16-600BW
ОПИСАНИЕ:
Благодаря высокой способности выдерживать ударные нагрузки больших токов, симисторы серии BTA16/BTB16 обеспечивают высокую скорость dv/dt и высокую устойчивость к электромагнитным помехам.
Благодаря высоким коммутационным характеристикам, трёхквадрантные изделия особенно рекомендуются для работы с индуктивной нагрузкой. При монтаже всех трёх выводов на внешний радиатор BTA16 обеспечивает номинальное напряжение изоляции 2500 VRMS в соответствии со стандартами UL
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
sсимвол | значениеe | uЕд. |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤ 1.5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ:
Параметр | Символl | Значe | UЕд. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон температуры перехода при эксплуатации | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25C) | VDRM | 600/800/1200 | V |
Повторяющееся пиковое обратное напряжение (Tj=25C) | VRRM | 600/800/1200 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 16 | A |
Неповторяющийся пиковый ударный ток в открытом состоянии (полный цикл, F=50Hz) | ITSM | 160 | А |
Значение I2t для предохранителя (tp=10ms) | I2t | 128 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2×IGT) | dI/dt | 50 | A/μs |
Пиковый ток затвора | IGM | 4 | A |
Средняя рассеиваемая мощность затвора | PG(AV) | 1 | W |
Пиковая мощность затвора | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(Tj=25C, если не указано иное)
3 Квадранты：
| Параметр | Значe | |||||||
| Испытание Условия | Qквадрант | TW | SW | CW | BW | UЕд. | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | A | ||
| VGT | RL=33Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | МИН | 0 2 | V | |||
| IВ | IT=100мА | МАКС | 15 | 25 | 40 | 60 | A | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | МАКС | 25 | 40 | 60 | 90 | A |
| VD=2/3VDRM Tj=125CОткрытие затвораn | ||||||||
| dV/dt | МИН | 100 | 200 | 500 | 1000 | V/µs | ||
4 Квадранты：
| Параметр | Значe | |||||
| Испытание Условия | Qквадрант | C | B | UЕд. | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | A | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | A | |
| VGT | RL=33Ом | AНН | МАКС | 1.5 | V | |
| VGD | VD=VDRM | AНН | МИН | 0.2 | V | |
| IВ | IT=100мА | МАКС | 40 | 60 | A | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | МАКС | 70 | 90 | A |
| VD=2/3VDRM Tj=125CОткрытие затвораn | ||||||
| dV/dt | МИН | 200 | 500 | V/µs | ||
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Sсимвол | Испытание Условия | Значe | UЕд. | ||
| VTM | ITM=22.5A tp=380μs | Tj=25C | МАКС | 1.5 | V |
| IDRM | Tj=25C | 5 | A | ||
| IRRM | VDRM= VRRM | Tj=125C | МАКС | 1 | A |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Sсимвол | Испытание Условия | Значe | UЕд. | |
| Rth(j-c) | TO-220A(Изол.) | 2.1 | ℃/Вт | |
| TO-220B(Не-Изол.) | 1.3 | |||
| TO-220F(Изол.) | 2.3 | |||
| переход до case(AC) | TO-263 | 2.4 | ||
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
