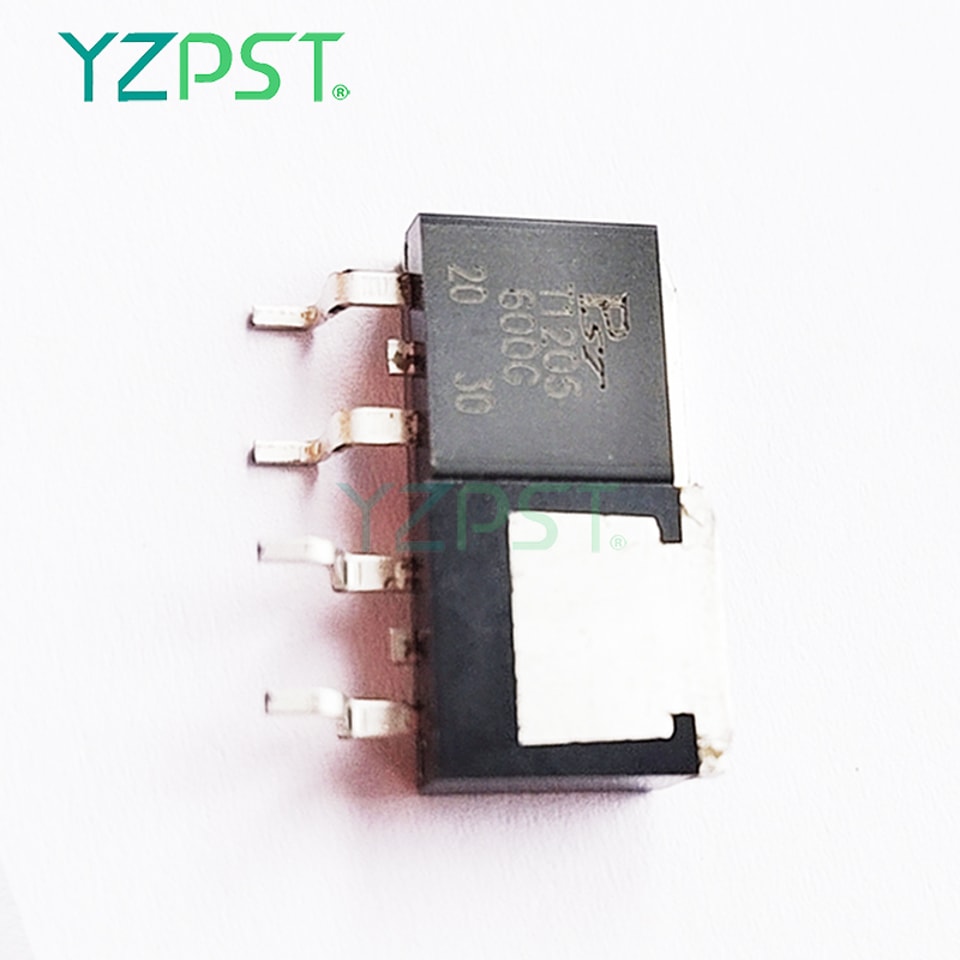

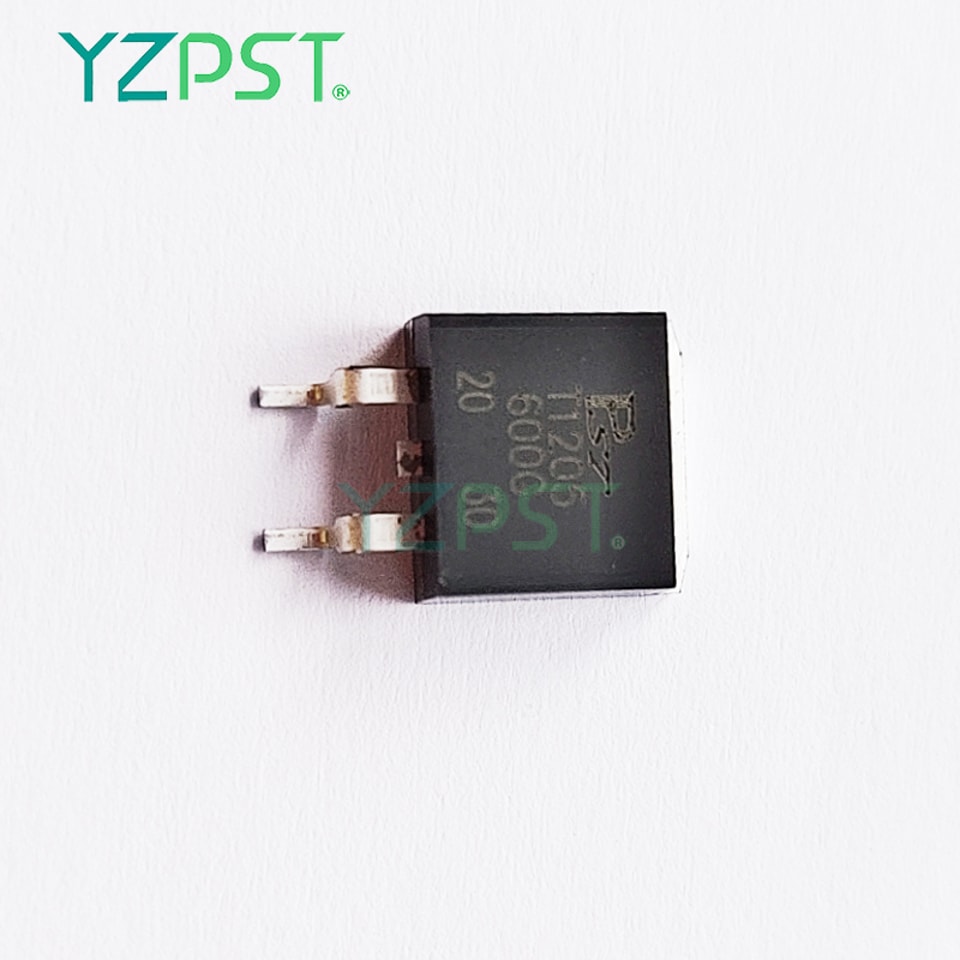

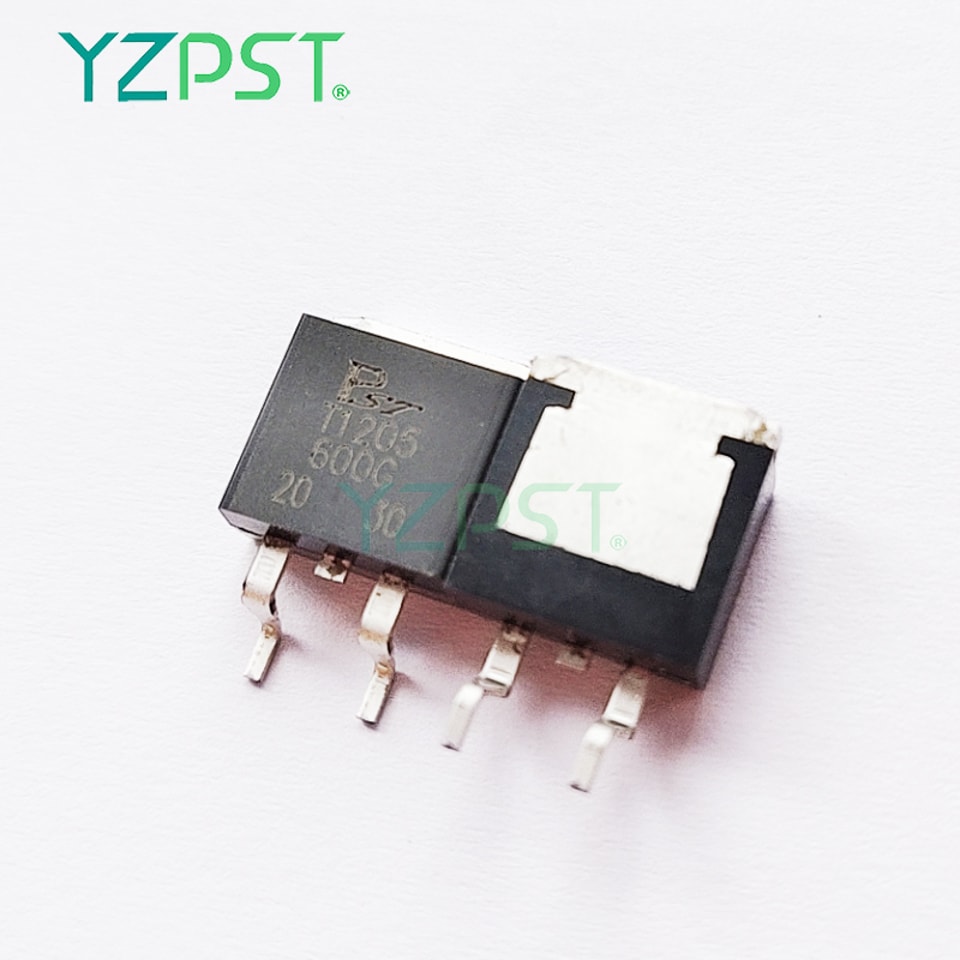

YZPST-T1205
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(СКЗ) | 12 | A |
VDRMВRRM | 600 | V |
VTM | 1.55 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры хранения перехода Диапазон температуры хранения перехода | Tstg | -40 ~150 | ℃ |
Диапазон рабочей температуры p-n-перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 600 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 600 | V |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 12 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии (полный цикл, F=50 Гц) | ITSM | 120 | A |
I2t-значение для плавления (tp=10 мс) | I2t | 78 | A2S |
Критическая скорость нарастания тока в открытом состоянии (I = 2×IGT) | dI/dt | 50 | А/мкс |
Пиковый ток затвора | IGM | 4 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
