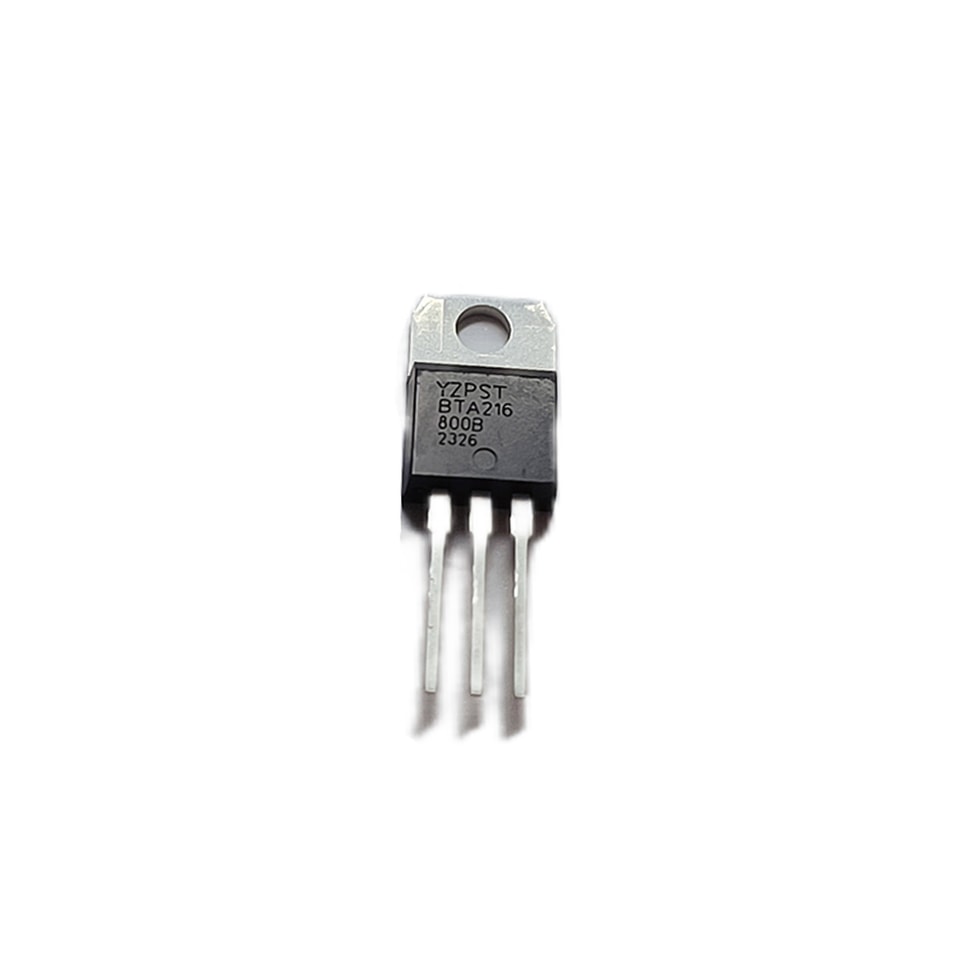

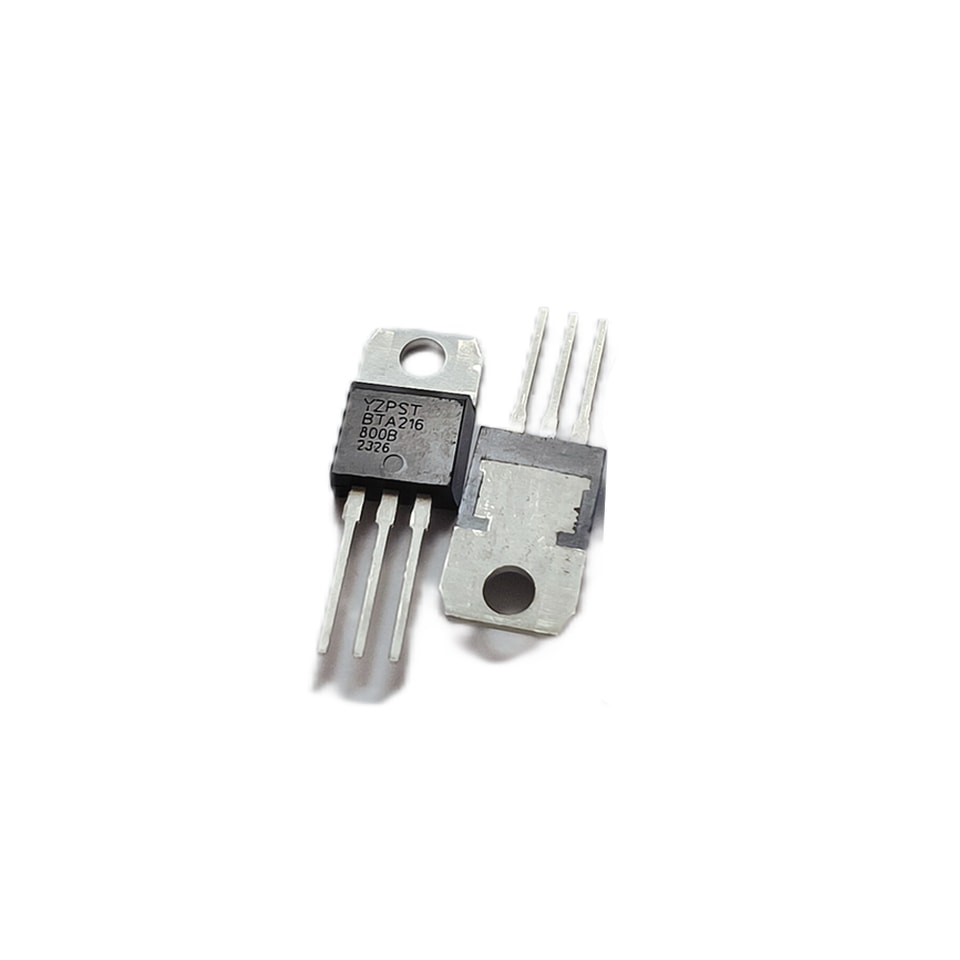

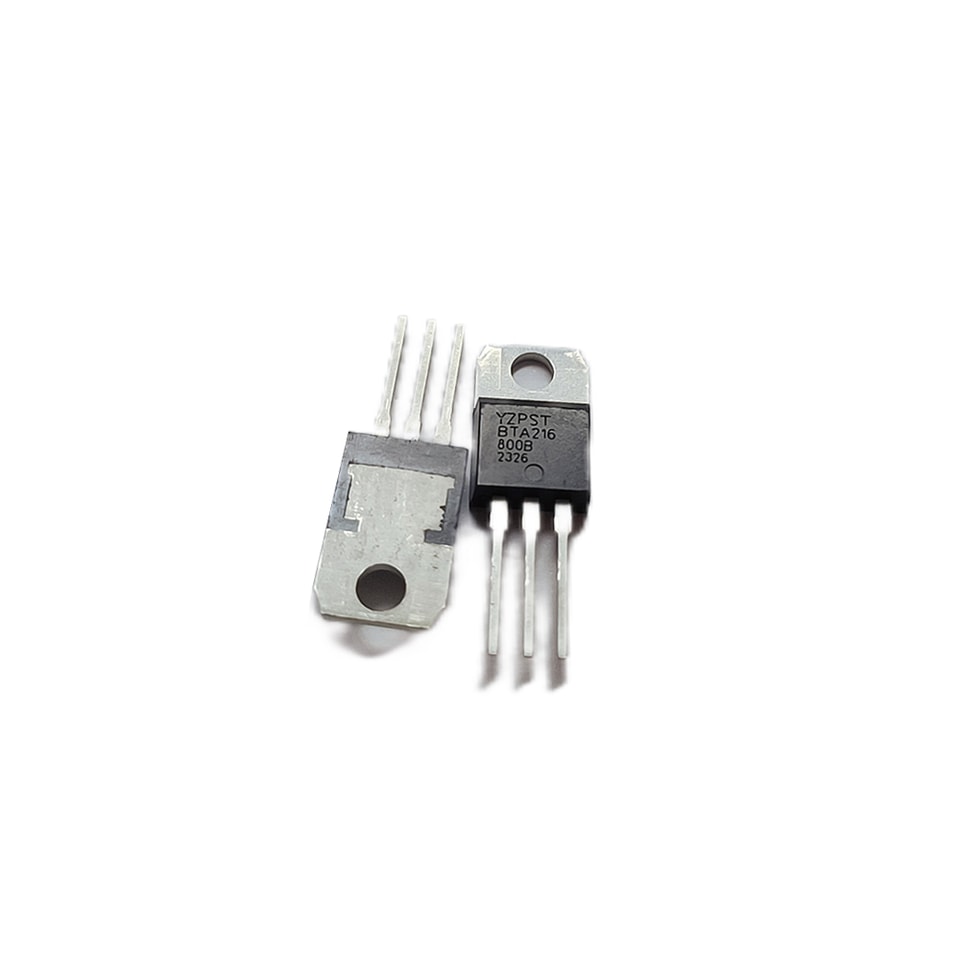

ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ
YZPST-BTA216-800B
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
ТРИАКИ BTA216
YZPST-BTA216-800B
ОПИСАНИЕ:
Благодаря раздельной стеклянной пассивации эти приборы обладают хорошими
характеризуется высокими показателями dv/dt и надежностью. Серия триаков подходит для универсальной коммутации переменного тока. Их можно использовать как функцию включения/выключения
в таких применениях, как статические реле, регулирование нагрева или управление фазой в светорегуляторах и регуляторах скорости двигателя.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | Ед. изм. |
| IT(СКЗ) | 16 | A |
| VDRM/ВRRM | 600/800 | V |
| IGT | ≤10 | мА |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Обозначение | ПАРАМЕТР | Значение | Ед. изм. | |

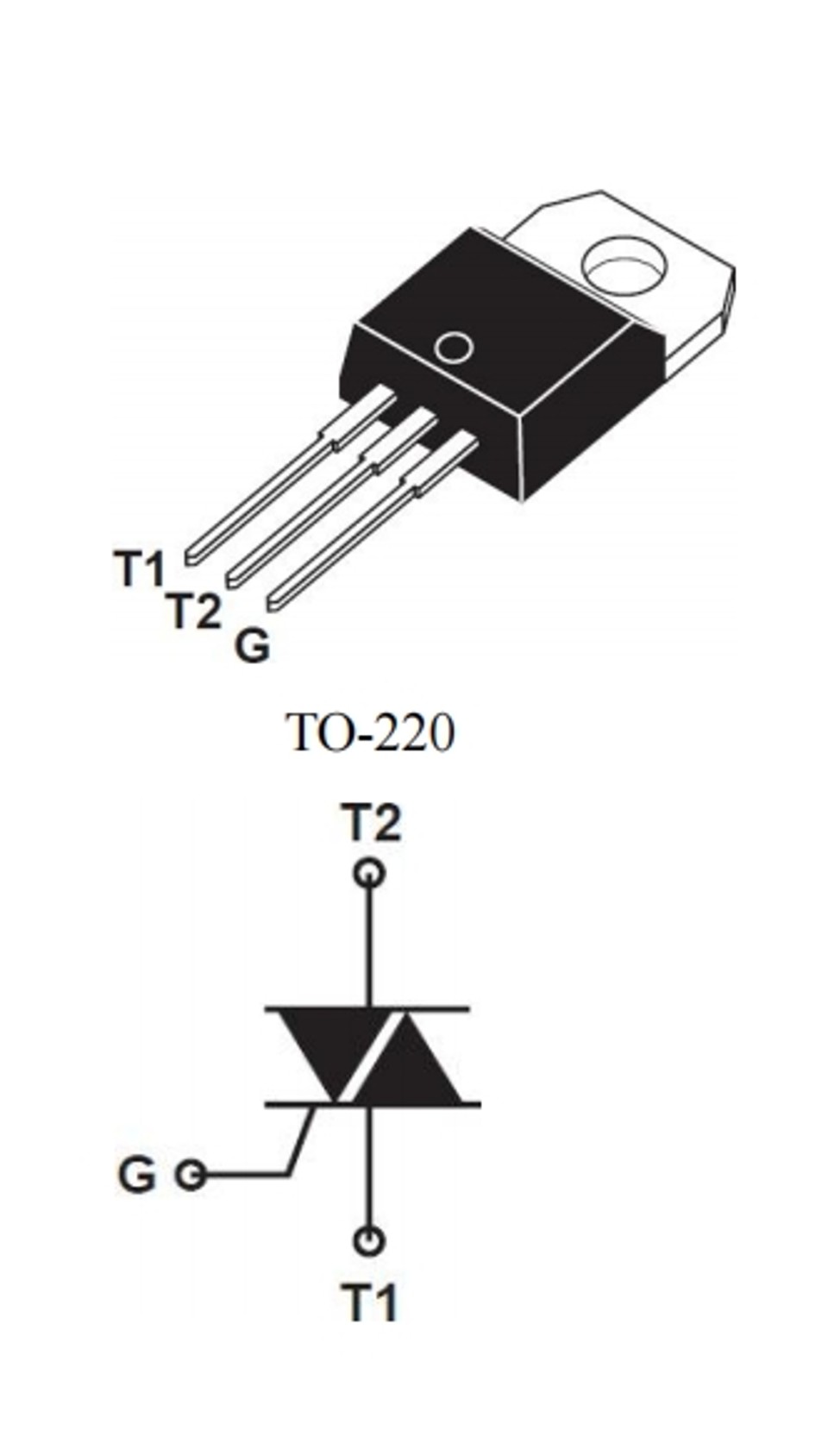

| IT(СКЗ) | Среднеквадратичный ток в открытом состоянии (полная синусои оида) | TO-220. Неизолир.C≤99℃ | 16 | A |
| Неповторяющийся импульсный пиковый ток во включенном состоянии | t=20 мс | 140 | ||
| ITSM | (полная синусоида, Tj=25℃) | t= 16,7 мс | 150 | A |
| I2t | I2Значение t для предохранителей | t= 10 мс | 98 | A2S |
| di/dt | Повторяющееся скорость для нарастания для on-состояние Ток после срабатывания | ITM = 20 А; IG = 0.2 A dIG/dt = 0,2 А/us | 100 | A/μs |
| IGM | Пиковая мощность затвора ток, | — | 2 | A |
| VGM | Пиковое напряжение на затворе | — | 5 | W |
| PGM | Пиковая мощность затвора | — | 5 | W |
| PG(AV) | Средняя мощность затвора | за любой период 20 мс | 0.5 | W |
| Tstg | хранения диапазон температуры переходазон | от -40 до +150 | ℃ | |
| Tj | Рабочий переход температуры диапазон | 125 | ℃ | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Условия испытаний | Квадрант | Значение | Ед. изм. | ||
| МИН | ТИП | МАКС | |||||
| IGT | Ток срабатывания затвора | VD= 12 В, IT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | мА |
| VD= 12 В, IT=0. 1 А | - | 0.7 | 1.5 | ||||
| VGT | Напряжение срабатывания затвора | VD=400 В, IT=0. 1 А, Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | Напряжение в открытом состоянии | IT=20 А | - | 1.2 | 1.5 | V | |
| IВ | Ток удержания | VD= 12 В, IGT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | мА | |
| Ⅰ-Ⅲ | - | - | 60 | мА | |||
| IL | Ток срабатывания фиксации | VD= 12 В, IGT=0. 1 А | Ⅱ | - | - | 90 | мА |
| ID | Ток утечки в закрытом состоянии | VD = VDRM (макс.); Tj= 125 ˚C | - | 0.1 | 0.5 | мА | |

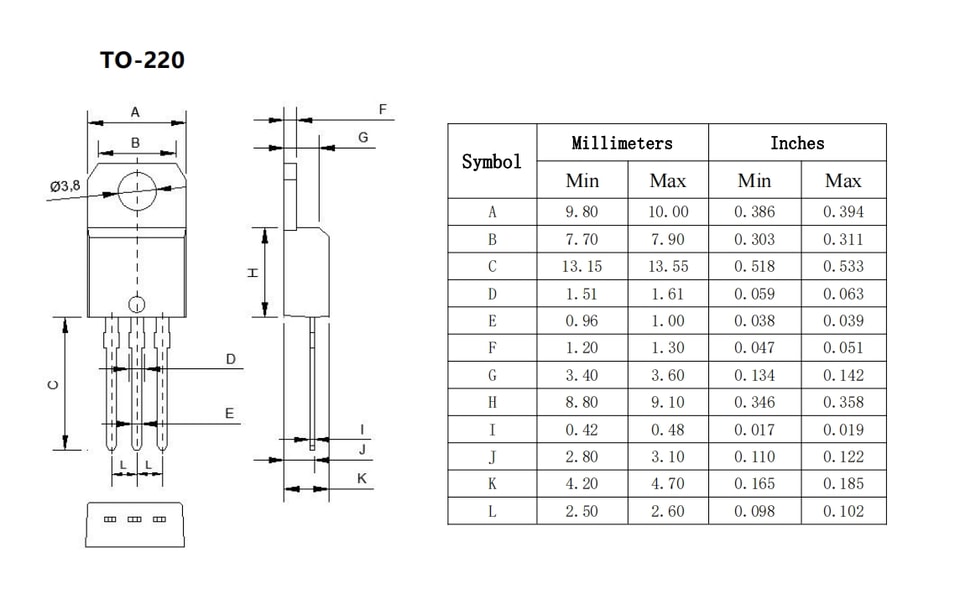

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
