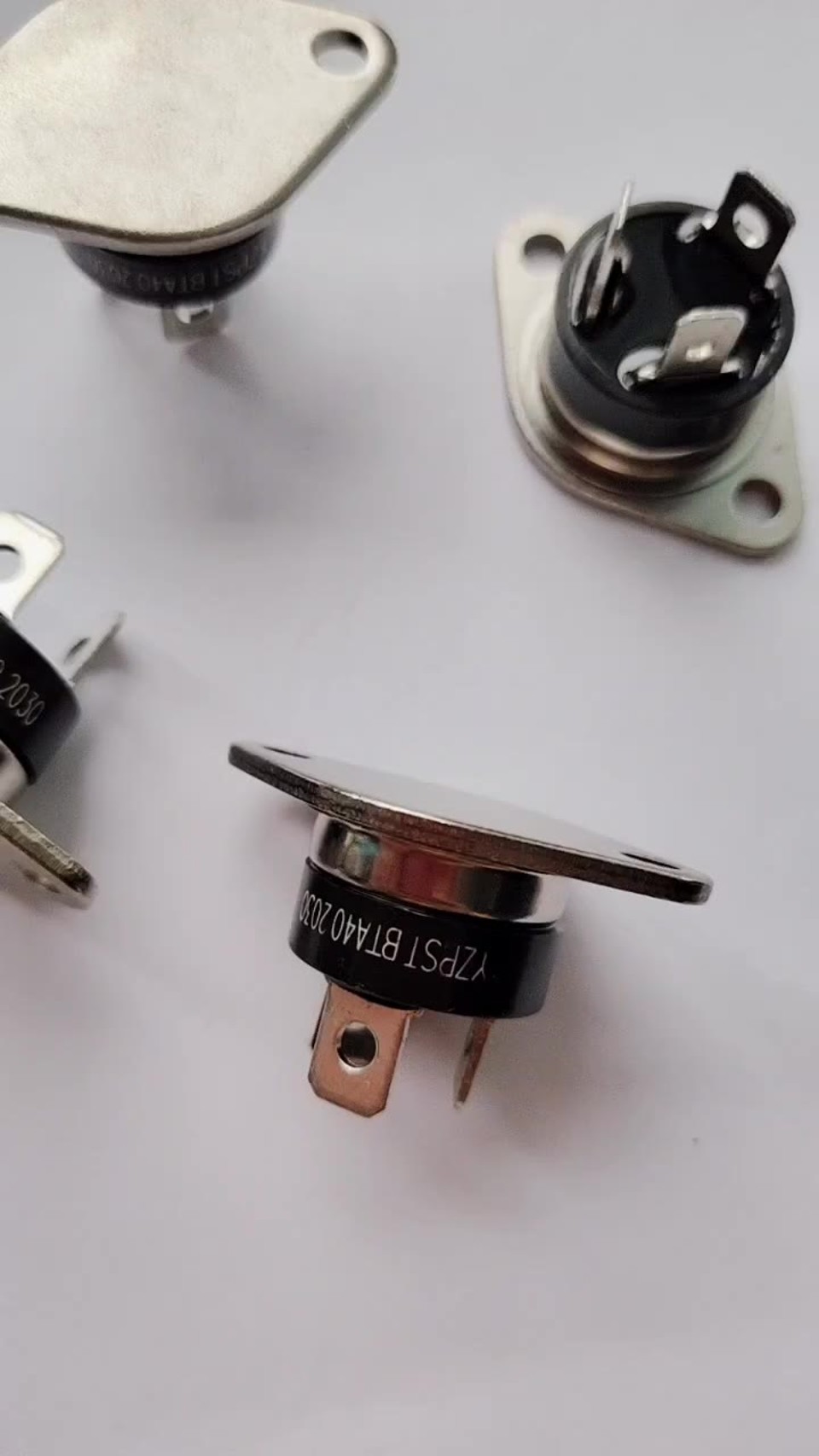

YZPST-BTA40
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Высокая коммутационная способность
Низкое тепловое сопротивление с клип-бондингом

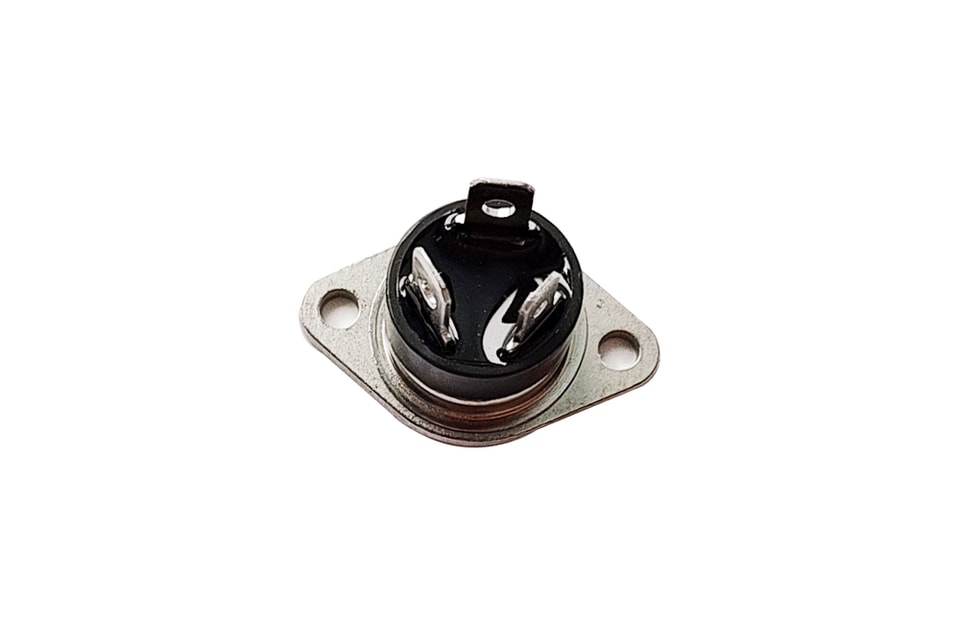

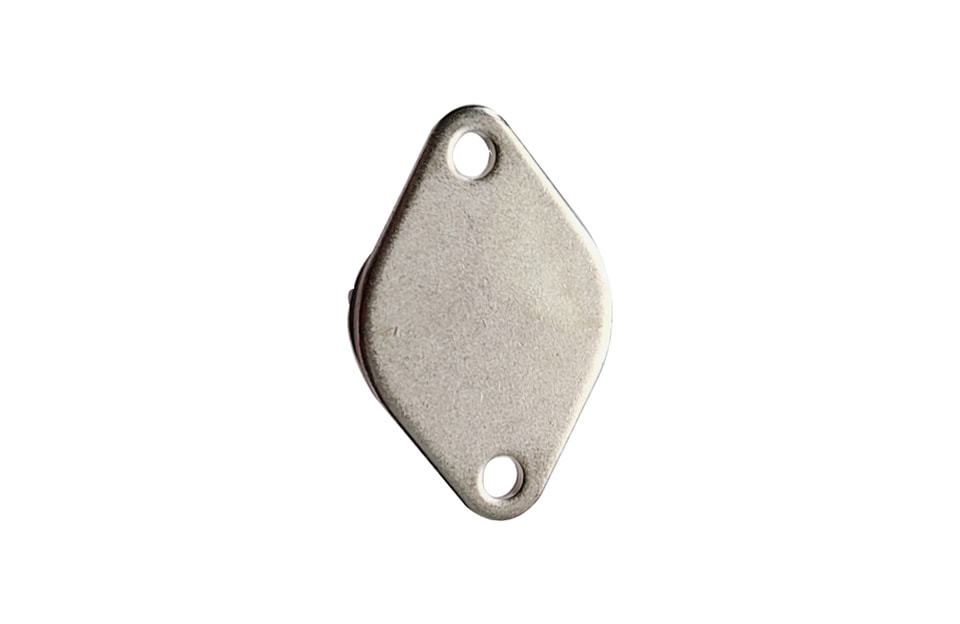

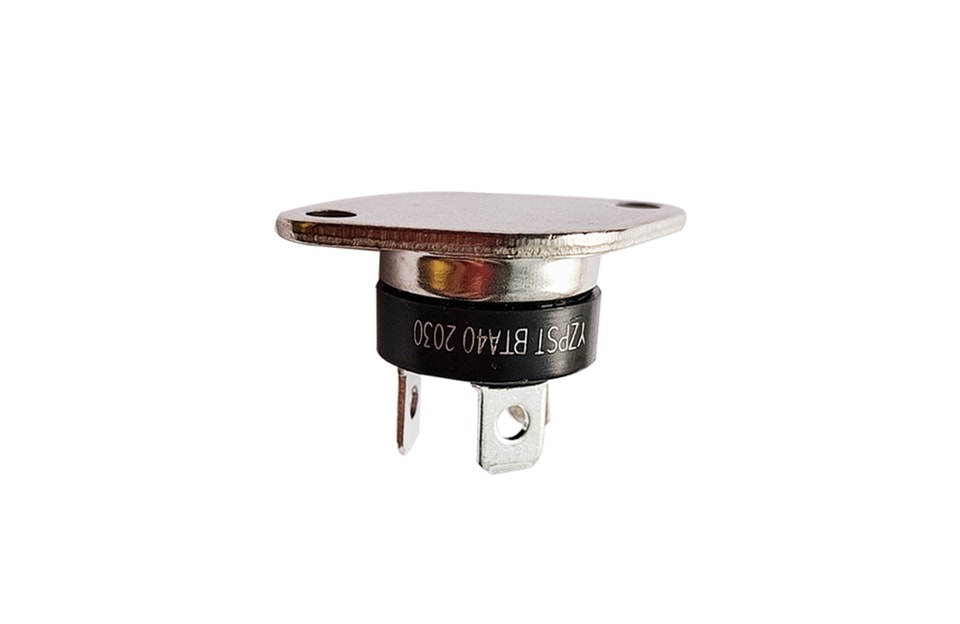

Изолированный корпус RD91 высокой мощности:
-Низкое тепловое сопротивление с клип-бондингом
-Изоляционное напряжение: 2500 В действующего значения
| Обозначение | Значение | Ед. изм. |
IT(СКЗ) | 40 | A |
| VDRM / VRRM | 1000 | V |
VTM | 1.55 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. | |
Диапазон температуры перехода при хранении | Tstg | -40-150 | °C | |
Диапазон рабочей температуры p-n-перехода | Tj | -40-125 | °C | |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25°C) | Vdrm | 1000 | V | |
Повторяющееся пиковое обратное напряжение (Tj=25°C) | Vrrm | 1000 | V | |
Неповторяющееся импульсное пиковое напряжение в закрытом состоянии | Vdsm | Vdrm+100 | V | |
Неповторяющееся пиковое обратное напряжение | Vrsm | Vrrm+100 | V | |
Действующее значение тока в открытом состоянии | RD91 (T =80°C) | Он(действ.) | 40 | A |
Неповторяющийся пиковый импульсный ток в открытом состоянии (полный цикл, F=50 Гц) | Itsm | 400 | A | |
l2t-значение для плавления (tp=10 мс) | l2t | 880 | A2s | |
Критическая скорость нарастания тока в открытом состоянии(Ig=2x|gt) | dl/dt | 50 | A/ps | |
Пиковый ток затвора | Igm | 4 | A | |
Среднее рассеяние мощности затвора | Pg(av) | 1 | W | |
