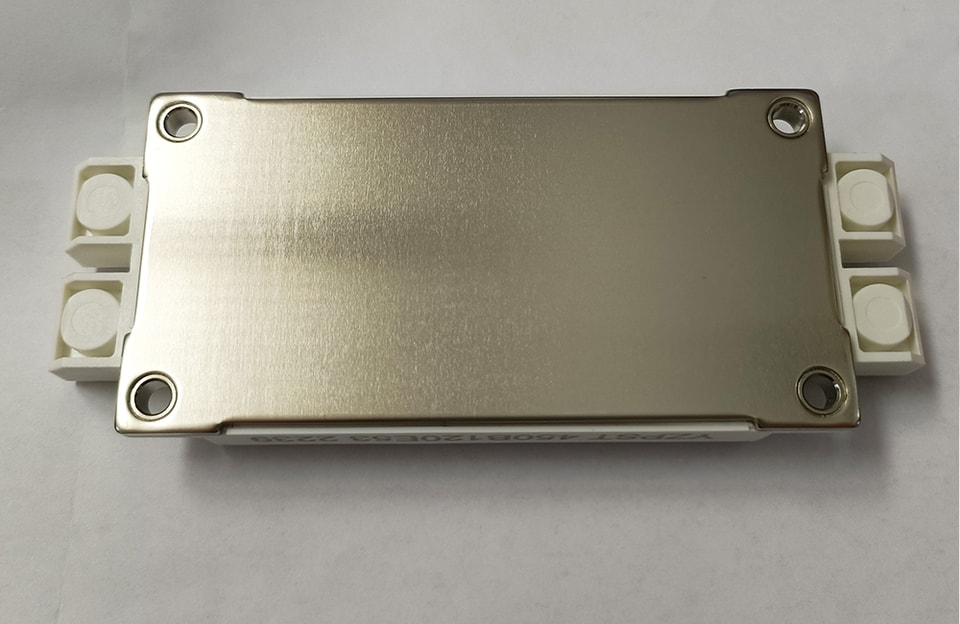

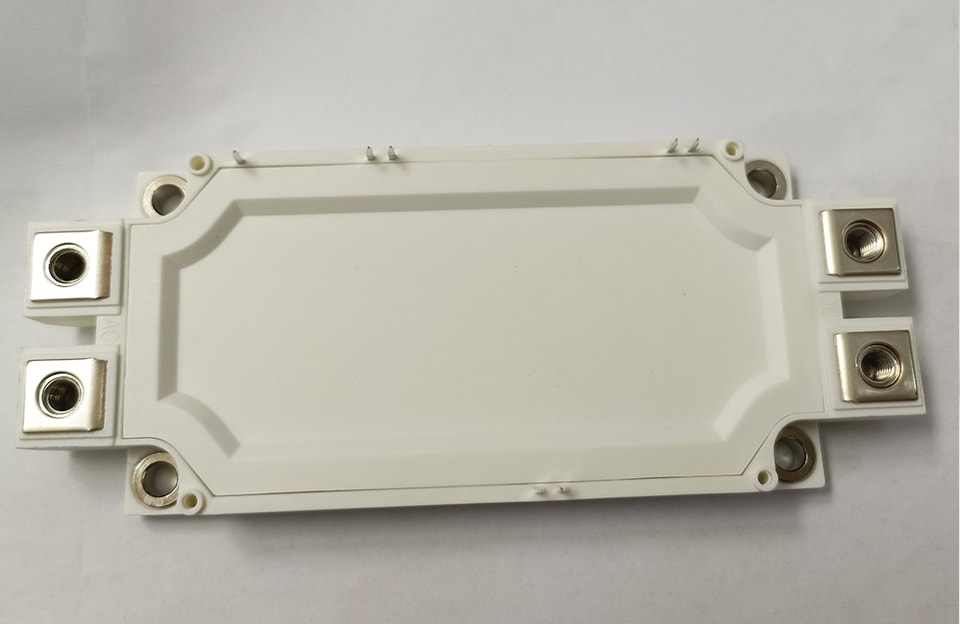

YZPST-450B120E53
Модуль IGBT
Области применения
Инвертор для привода двигателя
усилитель сервопривода переменного и постоянного тока
ИБП (источники бесперебойного питания)
Сварочный аппарат с мягкой коммутацией
Особенности
Низкое Vce(sat) благодаря технологии SPT+
Vce(sat) с положительным температурным коэффициентом
С быстрым и мягким восстановлением анти-параллельного диода FWD
Высокая стойкость к короткому замыканию (10 мкс)
Модульная структура с низкой индуктивностью
Предельно допустимые значения

Параметр
Обозначение
Условия
Значение
Ед.
Напряжение коллектор-эмиттер
V_CES
V_GE=0 В, I_C=1 мм, T_vj=25℃
1200
V
Непрерывный ток коллектора
I_C
T_c=100℃
450
m
Пиковый ток коллектора
I_CRM
I_CRM=2I_C
900
m
Напряжение затвор-эмиттер
V_GES
T_vj=25℃
±20
V
Полная рассеиваемая мощность
(IGBT-инвертор)
P_общ.
T_c=25℃
T_vjmax=175℃
3000
W
Характеристики IGBT MstMcs

Параметр	Обозначение	Условия	Значение			Ед.
Параметр	Обозначение	Условия	MMn.	Тип.	Макс.
Пороговое напряжение затвор-эмиттер	V_GE(th)	V_GE=V_CE,I_C=3 мм, T_vj=25℃	5.0	6.2	7.0	V
Ток отсечки коллектор-эмиттер	I_CES	V_CE=1200V,V_GE=0 В, T_vj=25℃			1.0	мм
Ток отсечки коллектор-эмиттер	I_CES	V_CE=1200V,V_GE=0 В, T_vj=125℃			5.0	мм
Коллектор-эмиттерНапряжение насыщения	V_CE(sat)	Ic=450 м, V_GE=15 В, T_vj=25℃		1.85		V
Коллектор-эмиттерНапряжение насыщения	V_CE(sat)	Ic=450 м, V_GE=15 В, T_vj=125℃		2.05		V
Входная ёмкость	C_ies	V_CE=25 В, V_GE =0В, f=1 МГц, T_vj=25℃		31.8		нФ
Выходная ёмкость	C_oes			2.13		нФ
Обратная передаточная ёмкость	C_res			1.48		нФ
Внутреннее сопротивление затвора	Rgint			0.7		Ом
Время задержки включения	t_d(вкл.)	I_C=450 м В_CE = 600 V V_GE = ±15 В R_G =3,3Ω T_vj=25℃		320		нс
Время нарастания	t_r			165		нс
Время задержки при выключении	t_d(выкл.)			650		нс
Время спада	t_f			124		нс
Потери энергии при включении время	E_on			35		мДж
Потери энергии при выключении время	E_выкл.			42		мДж
Время задержки включения	t_d(вкл.)	I_C=450 м В_CE= 600V V_GE= ±15 В R_G=3,3Ω T_vj=125℃		350		нс
Время нарастания	t_r			193		нс
Время задержки при выключении	t_d(выкл.)			720		нс
Время спада	t_f			156		нс
Потери энергии при включении время	E_on			55		мДж
Потери энергии при выключении время	E_выкл.			64		мДж
Данные SC	I_sc	T_p≤10us,V_GE=15 В,Tv_j=150℃,V_cc=600V, V_CEM≤1200V		2100		m
