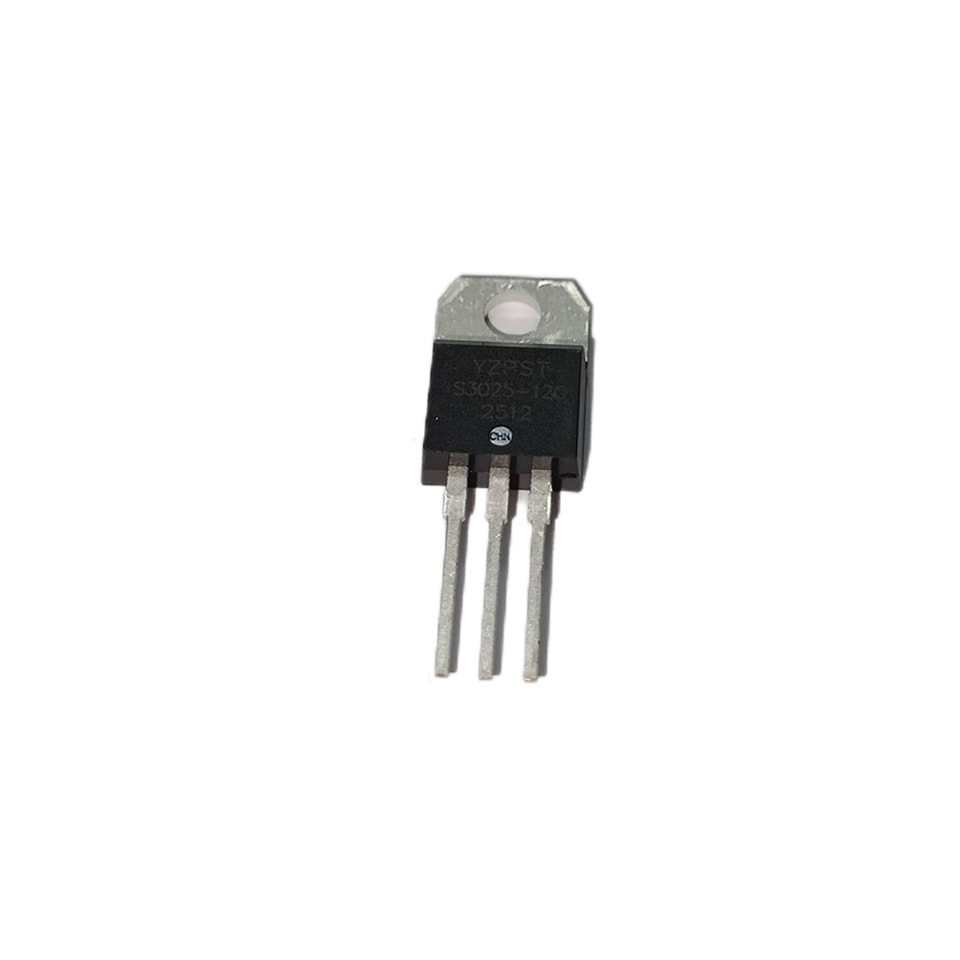

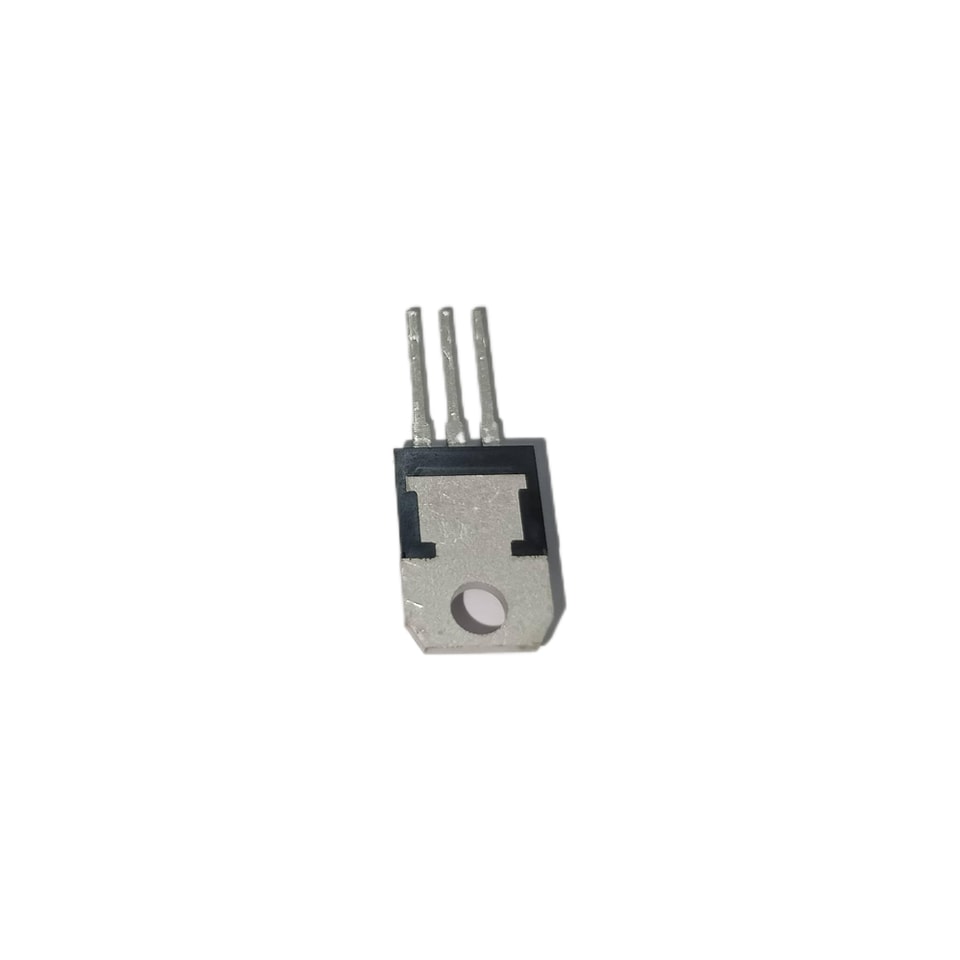

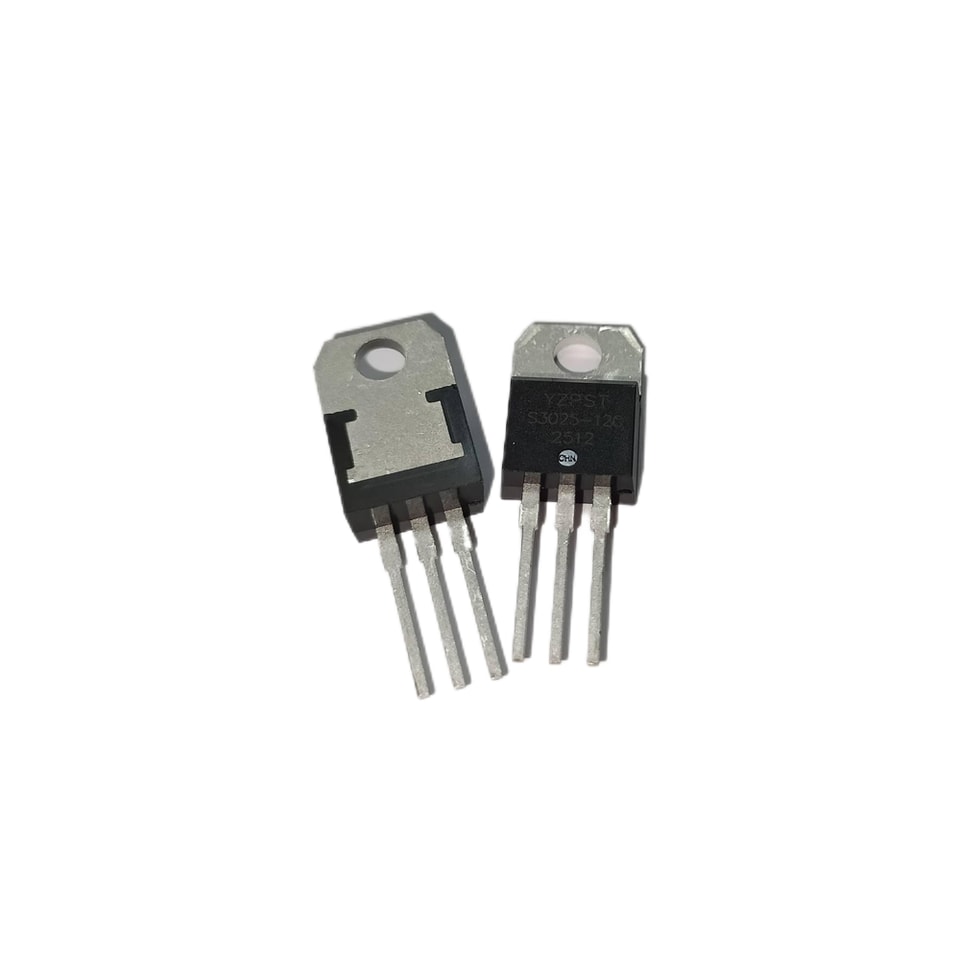

YZPST-S3025-12C

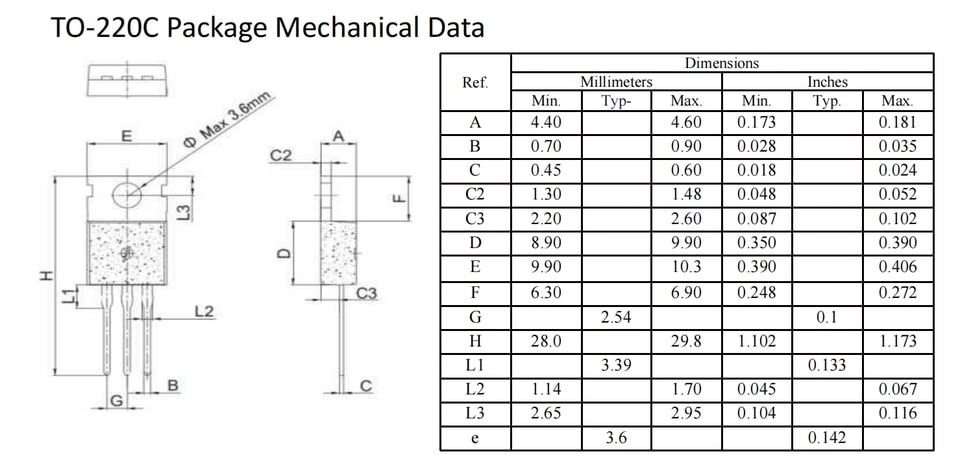

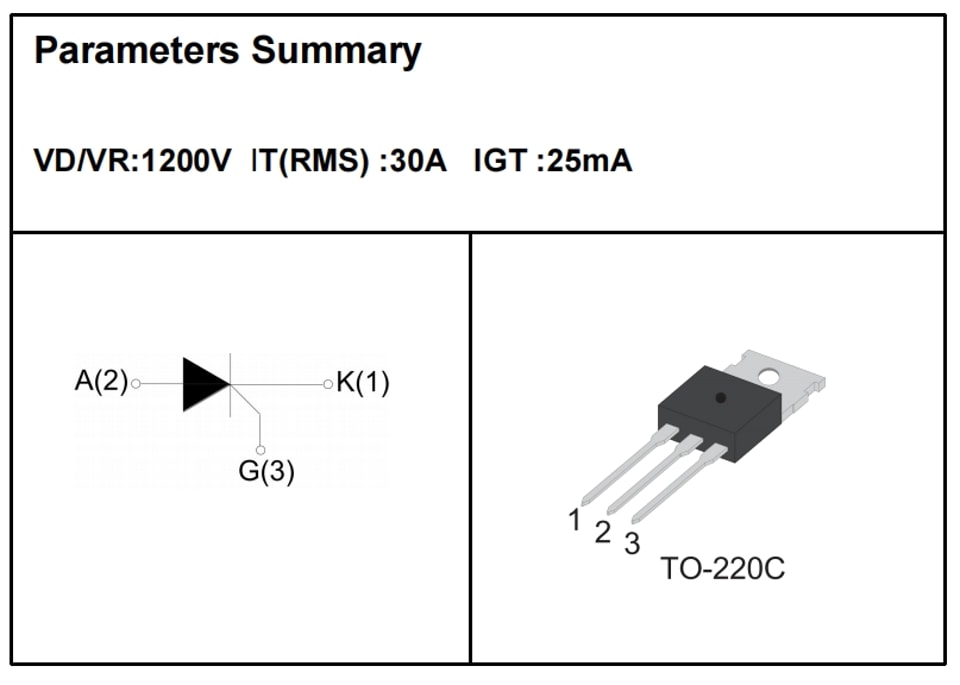

ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ

Параметр

Обозначение

Значение

Ед. изм.

хранения переход  температуры диапазон

Tstg

-40 ~ 150

℃

Рабочий переход температуры диапазон

Tj

-40~ 125

℃

Повторяющееся пиковое напряжение в закрытом состоянии(T =25℃)

VDRM

1200

V

Повторяющееся пиковое обратное напряжение (T =25℃)

VRRM

1200

V

Пиковое повторяющееся импульсное напряжение в закрытом состоянииage

VDSM

VDRM +100

V

Не повторяющееся пиковое обратное напряжение

VRSM

VRRM +100

V

Действующее значение тока в открытом состоянии

IT(RMS)

30

A

Неповторяющийся импульсный пиковый ток во включенном состоянии

(180° угол проводимости, F=50 Гц)

ITSM

300

A

Средний ток в открытом состоянии (180° угол проводимости)

IT(AV)

19

A

I2t-значение для плавкой вставки (tp= 10 мс)

I2t

450

A2 S

Критическая скорость для нарастания для on-состояние ток коллектора

(I =2×IGT, tr ≤ 100 нс)

dI/dt

50

А/мкс

Пиковая мощность затвора ток коллектора

IGM

4

A

Среднее рассеяние мощности затвора

PG(AV)

1

W

Тепловые сопротивления

Обозначение

Параметр

Значение

Ед. изм.

Rth(j-c)

Переход-корпус

0.80

℃/W

Rth(j-a)

переход–среда

60

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)

Обозначение

Условия испытаний

Значение

Ед. изм.

IGT

VD = 12V

МАКС.

25

mA

VGT

МАКС.

1.3

V

VGD

VD=VDRM Tj=125℃

МИН.

0.2

V

IL

IG= 1.2IGT

МАКС.

180

мА

IВ

IT=500мА

МАКС.

120

мА

dV/dt

VD=2/3VDRM Управляющий электрод Открыт  Tj=125℃

МИН.

500

В/мкс
