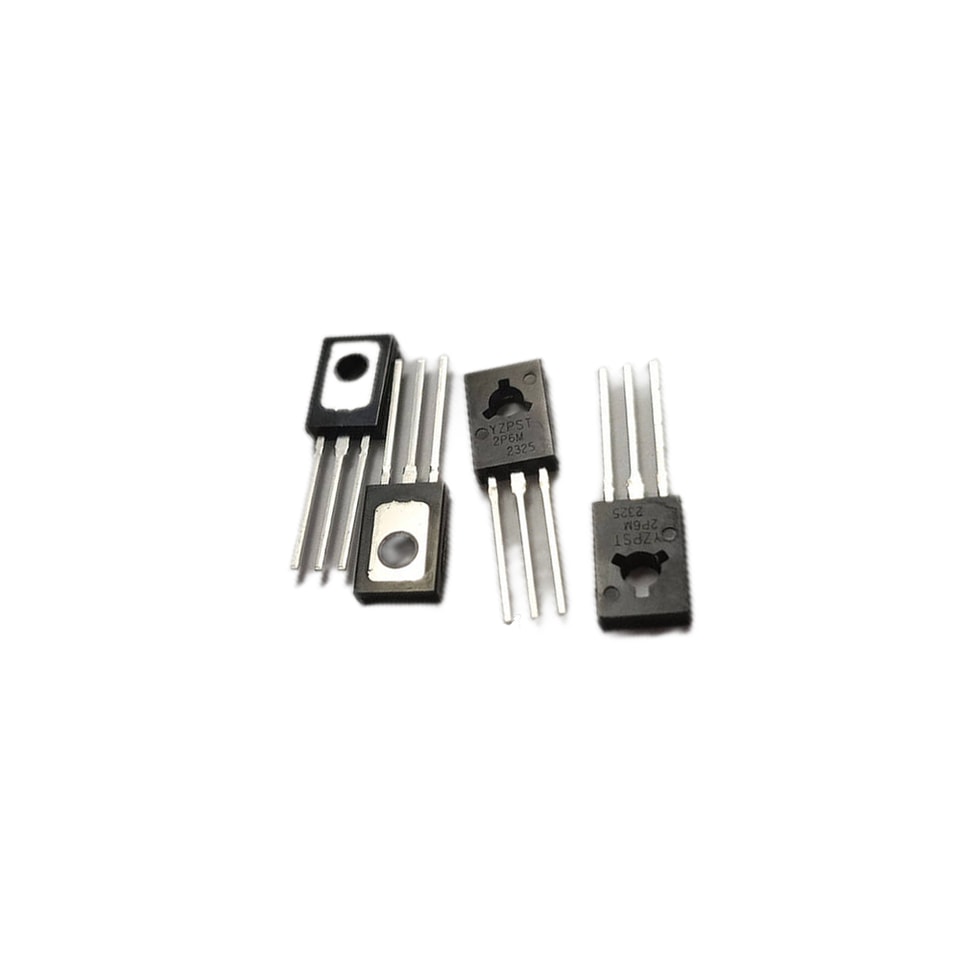

SCR в корпусе TO-126 с высокой скоростью dv/dt, 600 В, 2P4M, 2 А
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

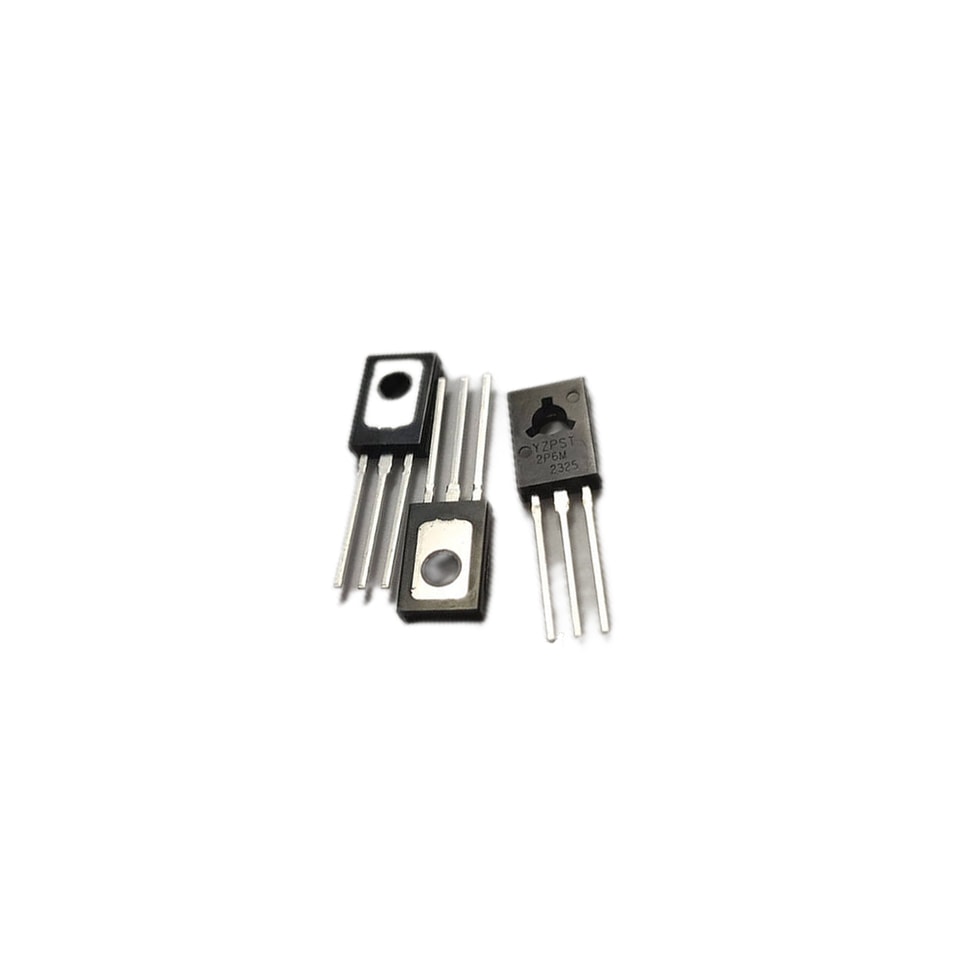

2P4M 2A Чувствительный SCR
ОПИСАНИЕ:
Серия SCR 2P4M 2A обеспечивает высокую скорость dv/dt
и высокую устойчивость к электромагнитным помехам.
Они особенно рекомендуются для применения в устройствах остаточного
тока, автоматических выключателях, выпрямителях и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(СКЗ) | 2.0 | A |
IGT | ≤200 | мкА |
VDRM/ВRRM | 600 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. |
хранения диапазон температуры перехода | Tstg | -40~150 | ℃ |
Рабочий диапазон температуры перехода | Tj | -40~110 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600 | V |
Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 600 | V |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 2 | A |
Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания (полный цикл, F=50 Гц) | ITSM | 20 | A |
I2значение t для плавления (tp=10 мс) | I2t | 2 | A2s |
Критическая скорость нарастания тока в открытом состоянии=2 (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Пиковая мощность затвора ток коллектора | IGM | 0.2 | A |
Средний ток затвора рассеиваемая мощность | PG(AV) | 0.1 | W |
Пиковая мощность затвора мощность | PGM | 0.5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃, если не указано иное)
| Обозначение | Значение | ||||
| Условия испытаний | МИН | ТИП | МАКС | Ед. изм. | |
| IGT | VD=12 В, RL=33 Ом | - | 50 | 200 | мкА |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IВ | IT50мА | - | - | 5 | мА |
| IL | IG=1.2IGT | - | - | 6 | мА |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1KΩ | 20 | - | - | V/ мкс |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| VTM | ITM=4A tp=380мкс | Tj=25℃ | МАКС | 1.5 | V |
| IDRM | VD=VDRM= VRRMRGK=1KΩ | Tj=25℃ | МАКС | 5 | µA |
| IRRM | Tj110℃ | 0.1 | мА | ||

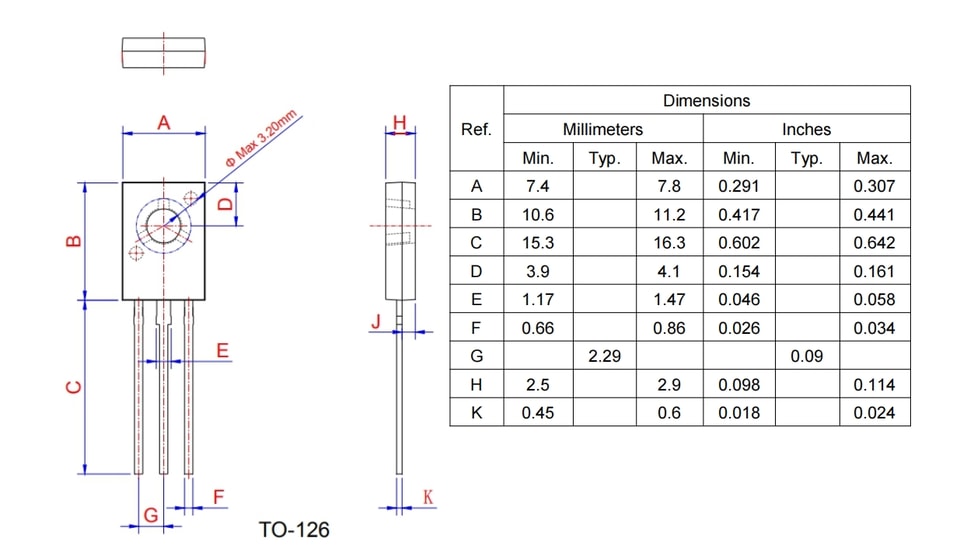

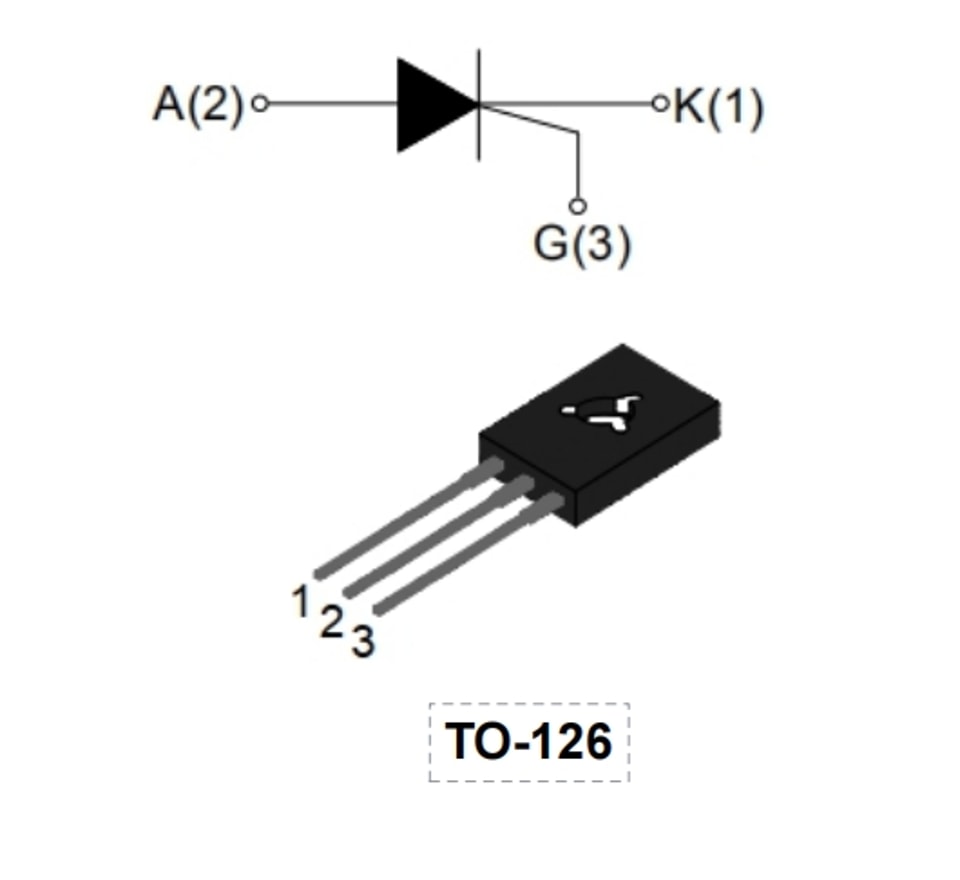

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.jpg)
