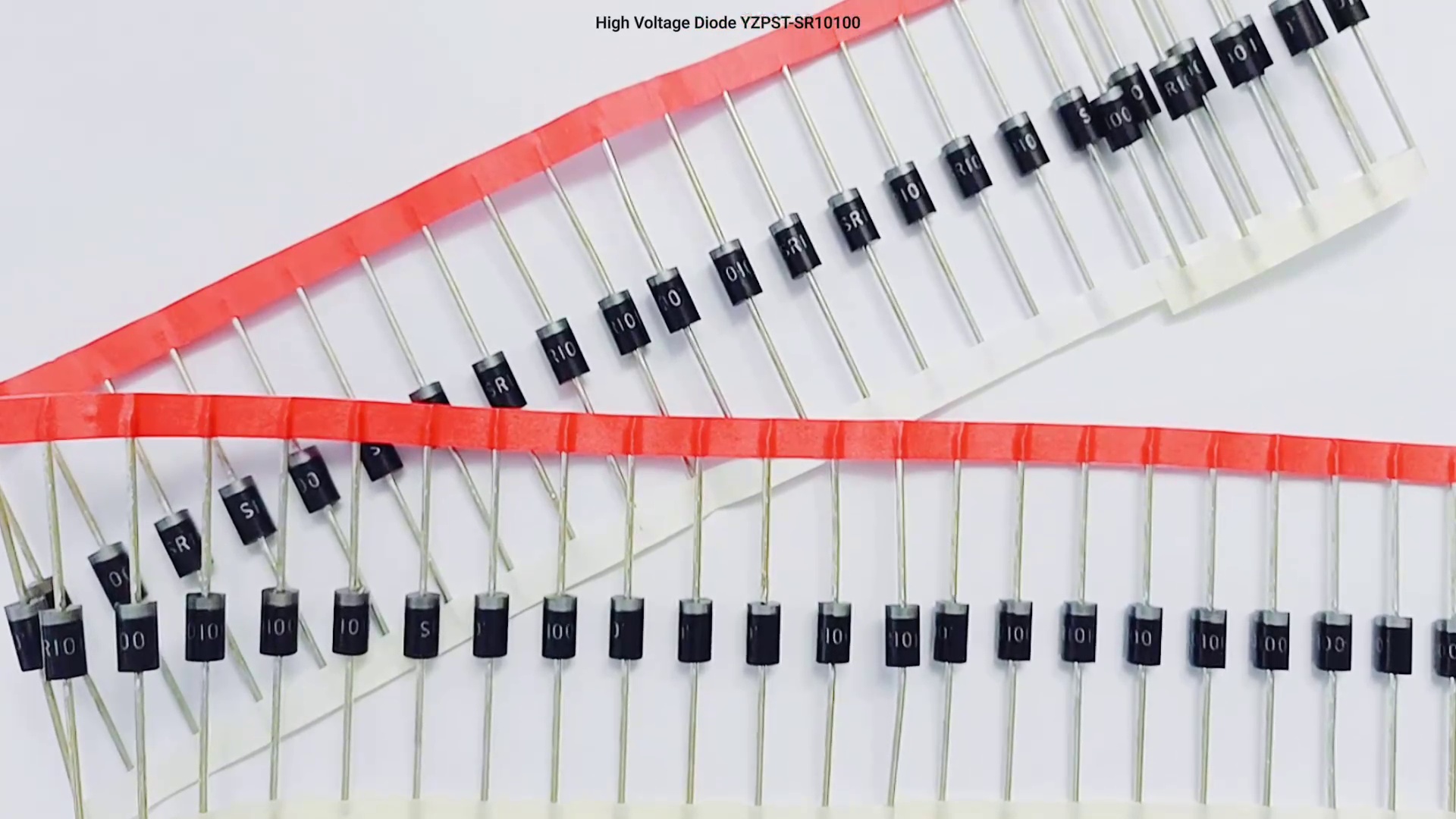

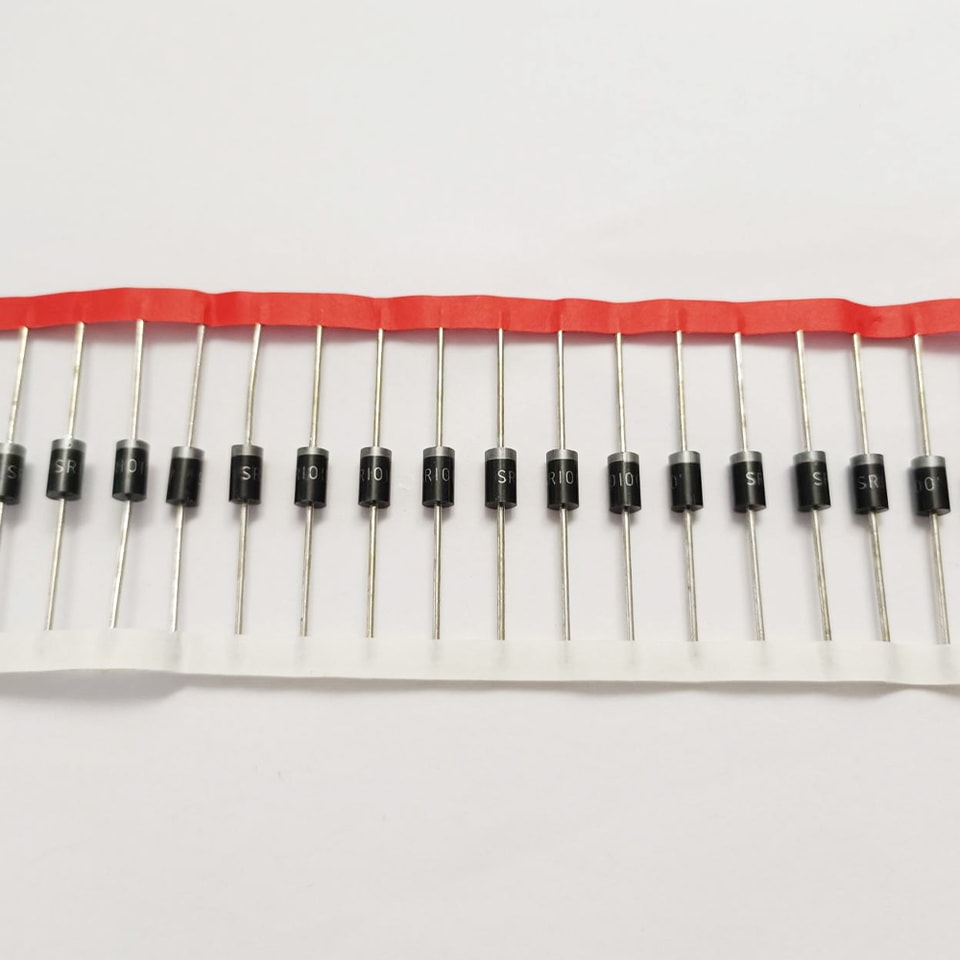

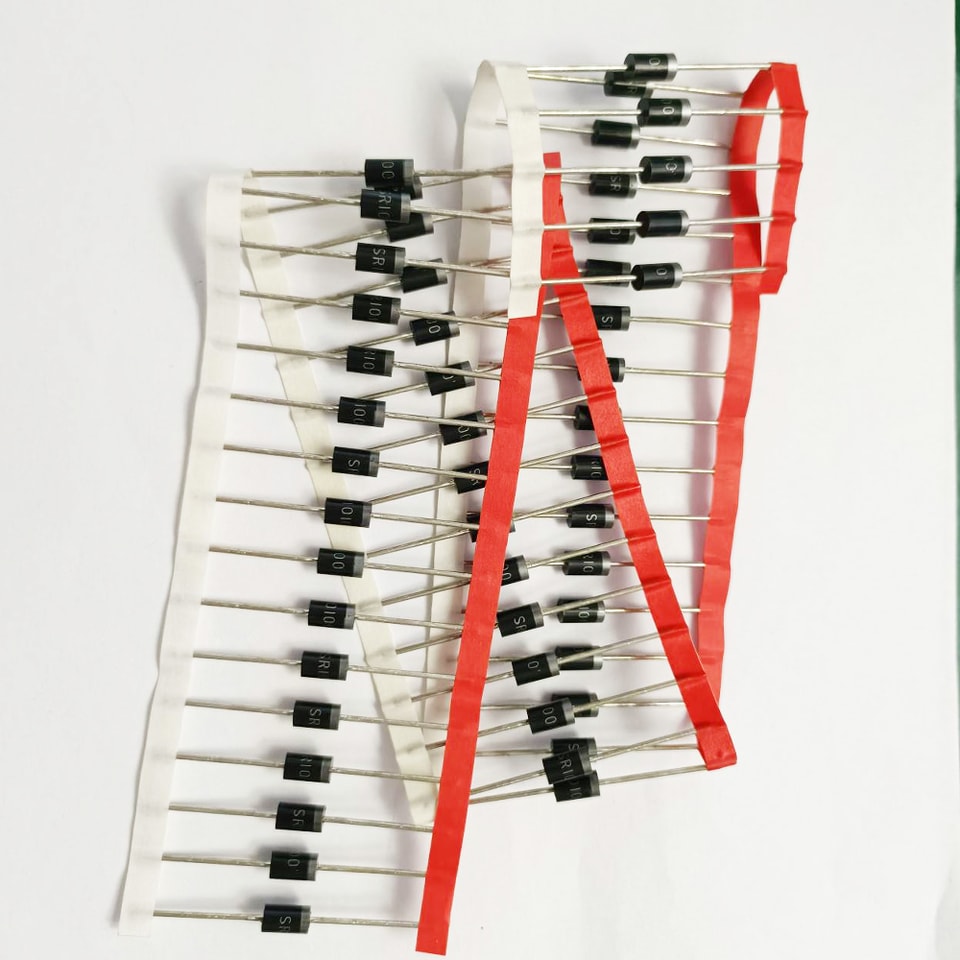

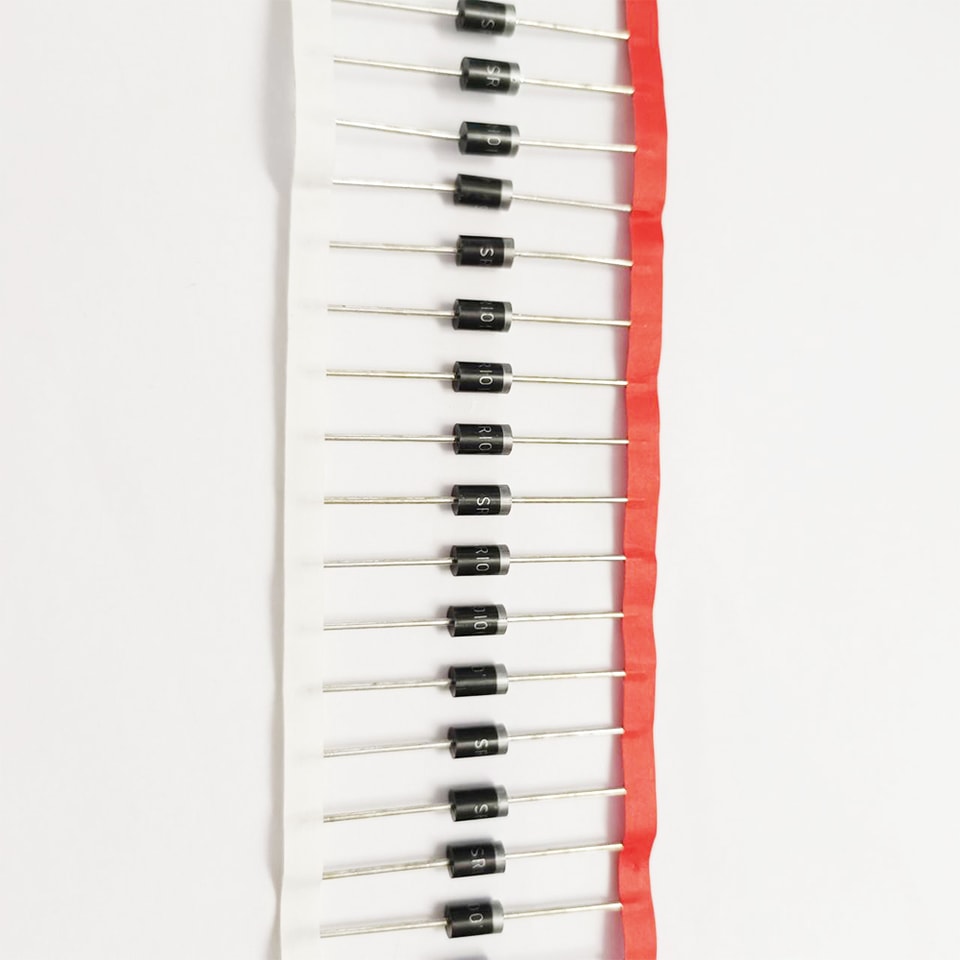

YZPST-SR10100 Высокоэффективный пластиковый диод Шоттки SR10100
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Пластиковый диодный выпрямитель с барьером Шоттки
YZPST-SR10100
Особенности
Металлический кремниевый выпрямитель, проводимость на основных носителях · защитное кольцо для защиты от переходных процессов
низкие потери мощности, высокая эффективность
высокая допустимая токовая нагрузка, низкое прямое падение напряжения VF
высокая стойкость к импульсным перегрузкам
Пластиковый корпус соответствует классу горючести UL 94 V-0
Механические параметры
Корпус: формованная пластиковая JEDEC R-6
Полярность: цветная полоса обозначает катод
Вес: 0,07 унции 2,1 грамма
Положение монтажа: любое
Максимальные значения и электрические характеристики
При температуре окружающей среды 25 ℃, если не указано иное.
Однофазная, полуволновая, 60 Гц, резистивная или индуктивная нагрузка.
Для ёмкостной нагрузки уменьшить ток на 20%
| Обозначения | SR10100 | Ед. изм. | ||
| Максимальное повторяющееся пиковое обратное напряжение | VRRM | 100 | V | |
| Максимальные Среднеквадратичное напряжение | VR (действ.) | 70 | V | |
| Максимальные Постоянное запирающее напряжение | VDC | 100 | V | |
| IF(AV) | 10 | A | ||
| Максимальный средний Прямой Выпрямленный ток | ||||
| Пиковый прямой импульсный ток8,3 мс одноконцевой полусинусоидальный номинальную нагрузку (метод JEDEC номинальная нагрузка | IFSM | 150 | A | |
| @IF =10A | ||||
| Максимальное прямое напряжение | VF | 0.85 | V | |
| Максимальный обратный ток | @TA = 25℃ @TA = 100℃ | IR | 0.5 | мА |
| 50 | ||||
| Типичное тепловое сопротивление | RθJA | 3 | ℃//Вт | |
| Диапазон температуры хранения | TSTG | -205 | ℃ | |
| Переход температура диапазон при снижено обратное напряжение в Dпрямой C режим | Tj | -205 | ℃ | |
