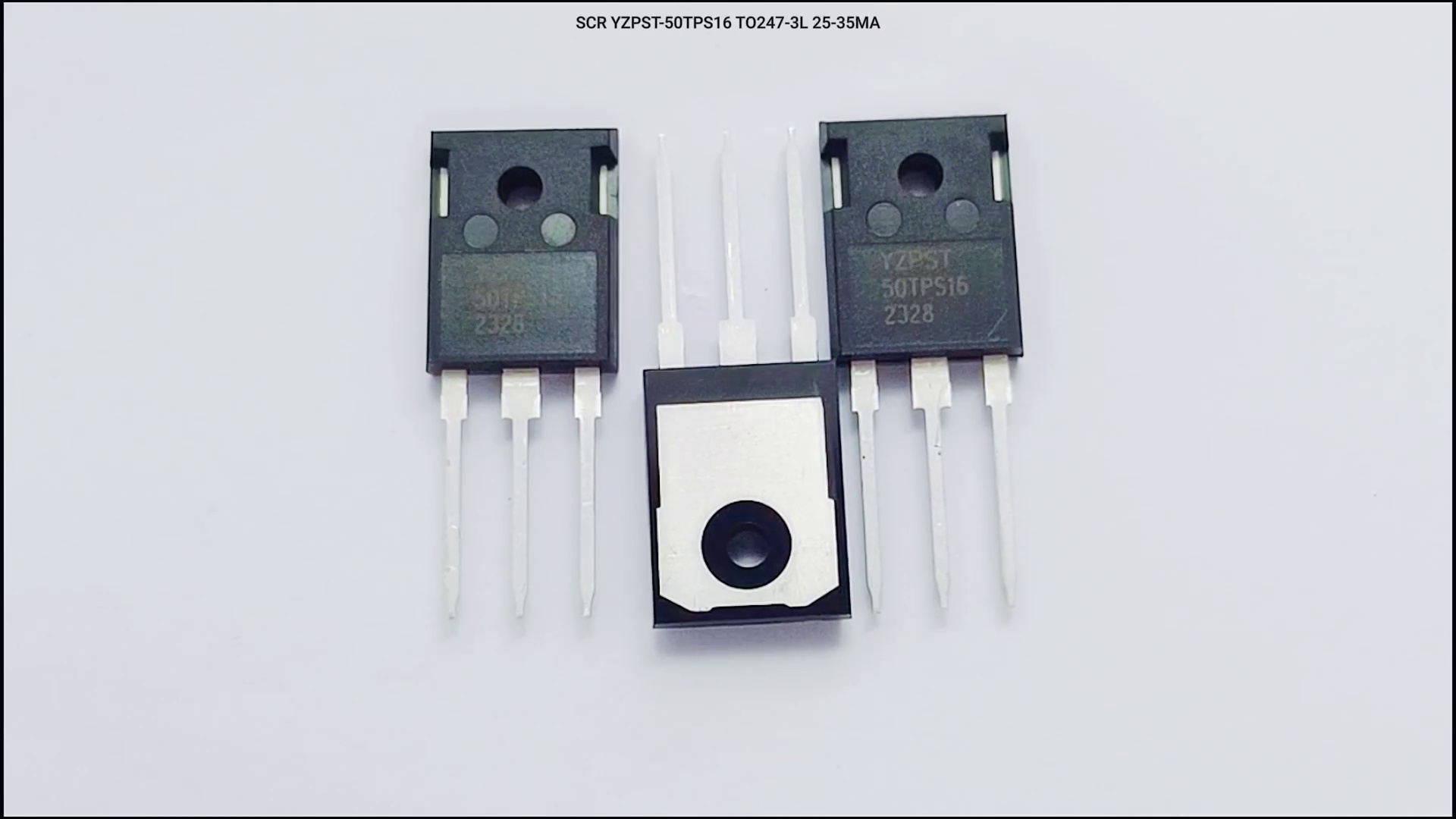

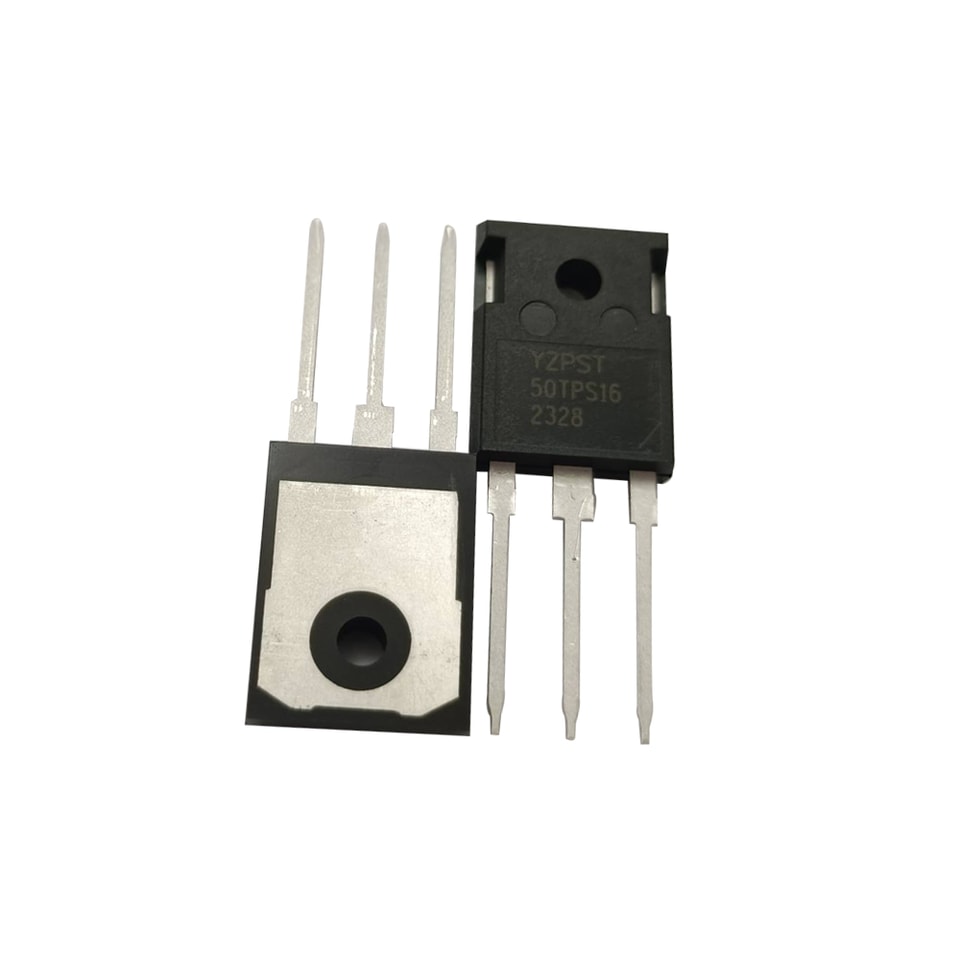

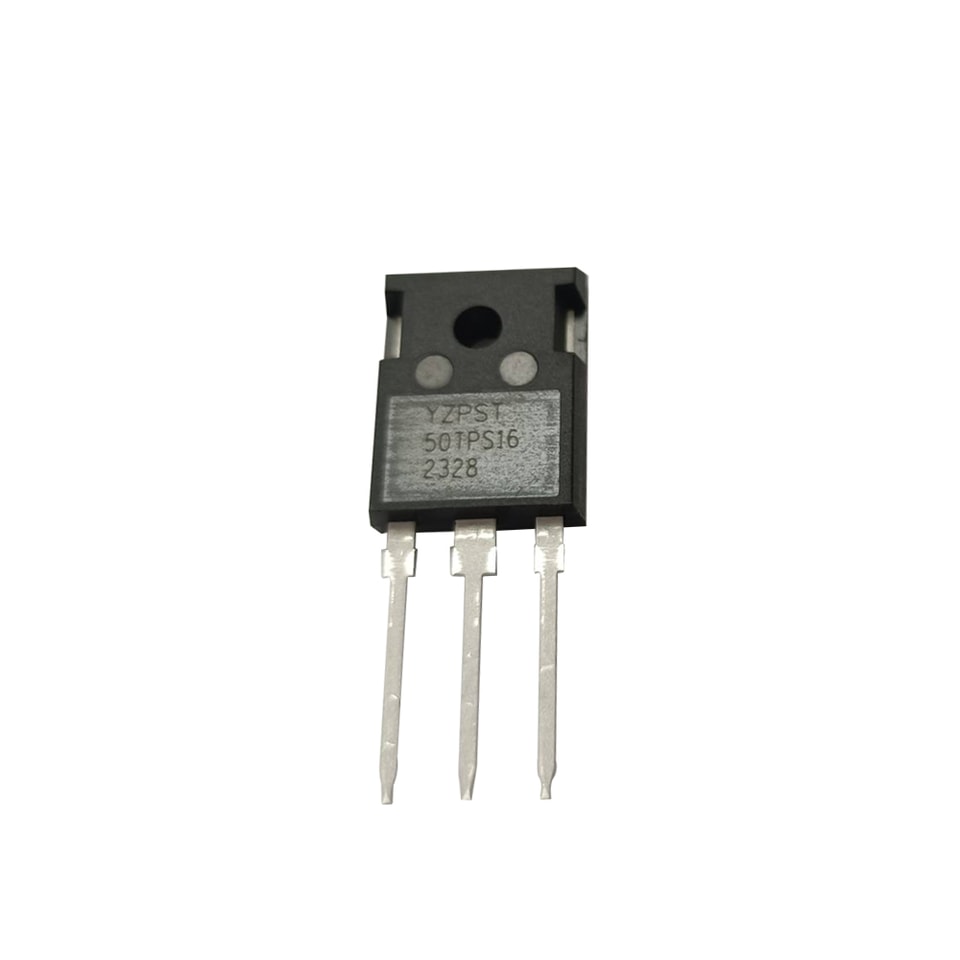

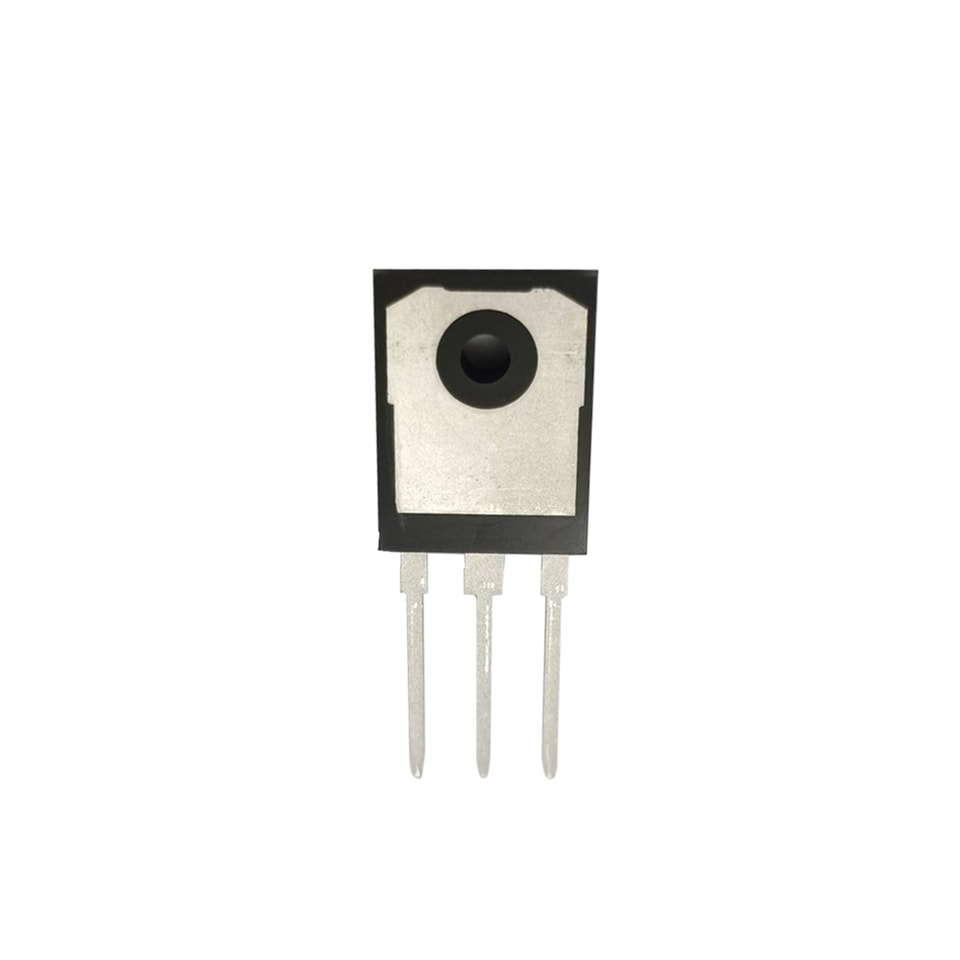

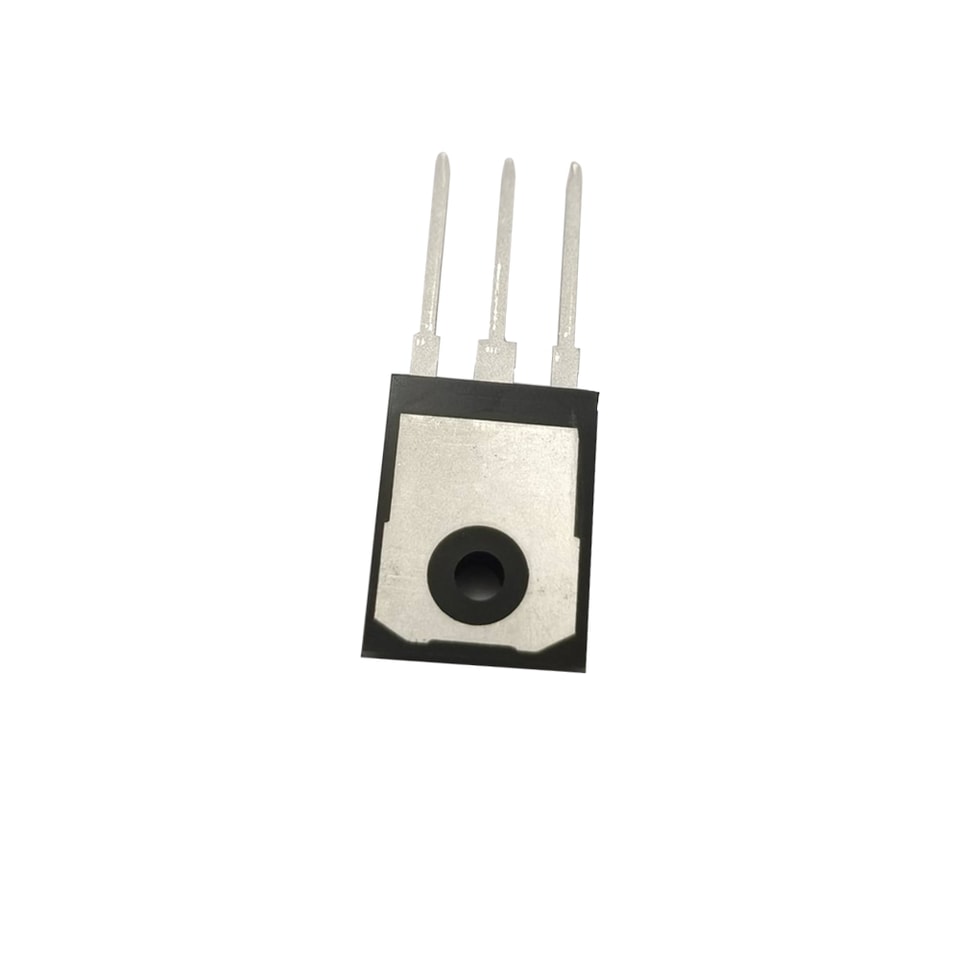

YZPST-50TPS16 Тиристор 50TPS16 с высокой устойчивостью к термоциклированию, корпус TO-247-3L
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

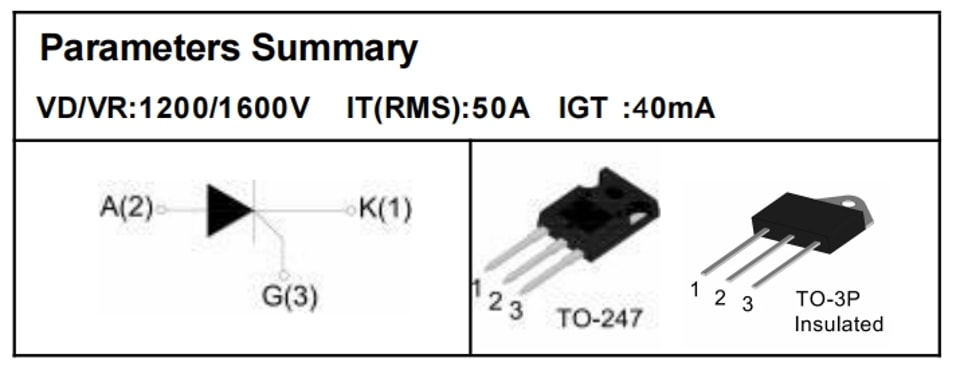

Серия SCR YZPST-50TPS 50 А
SCR 50TPS16 в корпусе TO-247-3L с высокой стойкостью к термоциклированию
ХАРАКТЕРИСТИКИ
Высокая стойкость к термоциклированию
Высокая допустимая рабочая нагрузка по напряжению
Очень высокая стойкость к импульсным токам
ОБЛАСТИ ПРИМЕНЕНИЯ
Выпрямление сети 50/60 Гц
Управление пуском асинхронного двигателя переменного тока
Управление DC-двигателем
Преобразователь мощности
Управление мощностью переменного тока
Управление освещением и температурой
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ | |||
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры хранения и перехода | Tstg | -40 ~ 150 | ℃ |
Диапазон температуры перехода при эксплуатации | Tj | -40~ 125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 1200/1600 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 1200/1600 | V |
Неповторяющееся импульсное пиковое напряжение в закрытом состоянии | VDSM | VDRM +100 | V |
Неповторяющееся пиковое обратное напряжение | VRSM | VRRM +100 | V |
Среднеквадратичный ток в открытом состоянии (T = 100℃) | IT(RMS) | 50 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии | ITSM | 630 | A |
Значение I2t для предохранителя (tp=10 мс) | I2t | 2450 | A2 S |
Критическая скорость нарастания тока в открытом состоянии t(I = 2×IGT, tr ≤ 100 нс) | di/dt | 150 | А/мкс |
Пиковый ток затвора | IGM | 2.5 | A |
Среднее рассеяние мощности затвора | PG(AV) | 2.5 | W |
| Тепловое Сопротивления | ||||
| Обозначение | Параметр | Значение | Ед. изм. | |
| TO-3P | 0.6 | |||
| Rth(j-c) | Переход — case (DC) | TO-247 | 0.55 | ℃/W |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃если указано указано) | |||||
| Обозначение | Испытание Условия | Значение | Ед. изм. | ||
| МИН. | ТИП.. | МАКС. | |||
| IGT | V = 12V R = 140Ом | 20 | 40 | 60 | mA |
| VGT | 1.3 | V | |||
| VGD | VD=VDRM Tj= 125℃ R= 1 кОм | 0.2 | V | ||
| IL | IG= 1,2IGT | 300 | мА | ||
| IВ | IT= 50мА | 200 | мА | ||
| dV/dt | VD=2/3VDRM Управляющий электрод Открыт Tj=125℃ | 500 | В/мкс | ||
| СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Обозначение | Параметр | Значение(МАКС ) | Ед. изм. | |
| VTM | ITM = 140A tp=380мкс | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 200 | мкА |
| IRRM | Tj =125℃ | 8 | мА | |

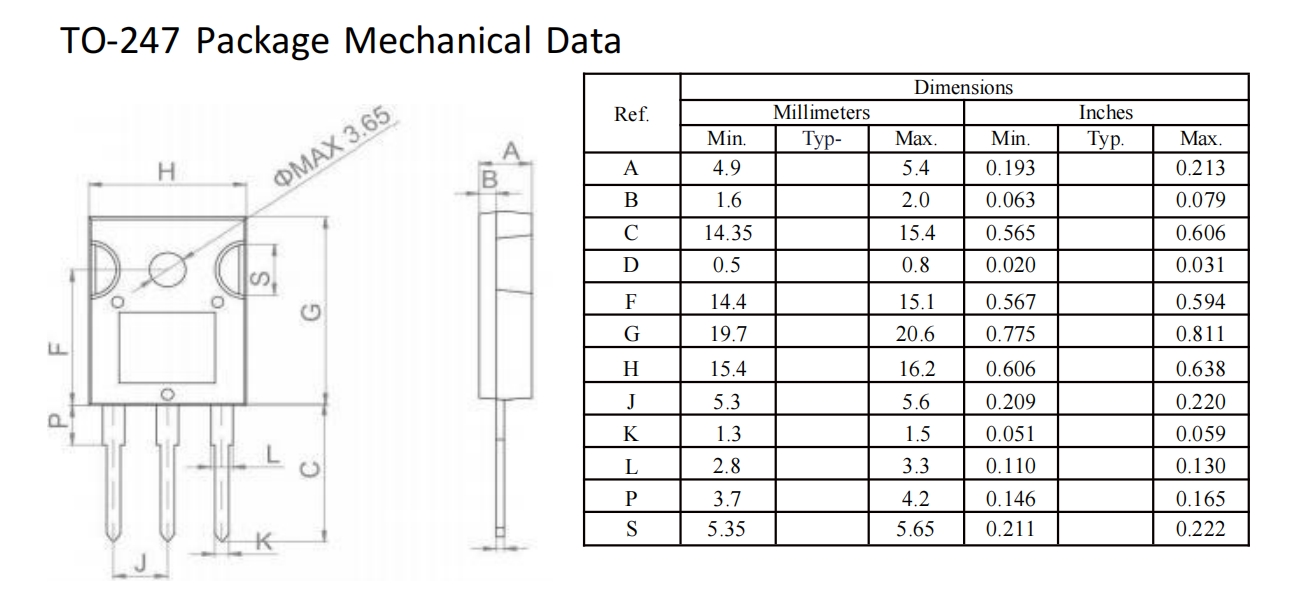

Механические данные корпуса TO-247
