YZPST-BTA30-600V
Совет: укажите артикул, требуемые напряжение/ток и условия применения.

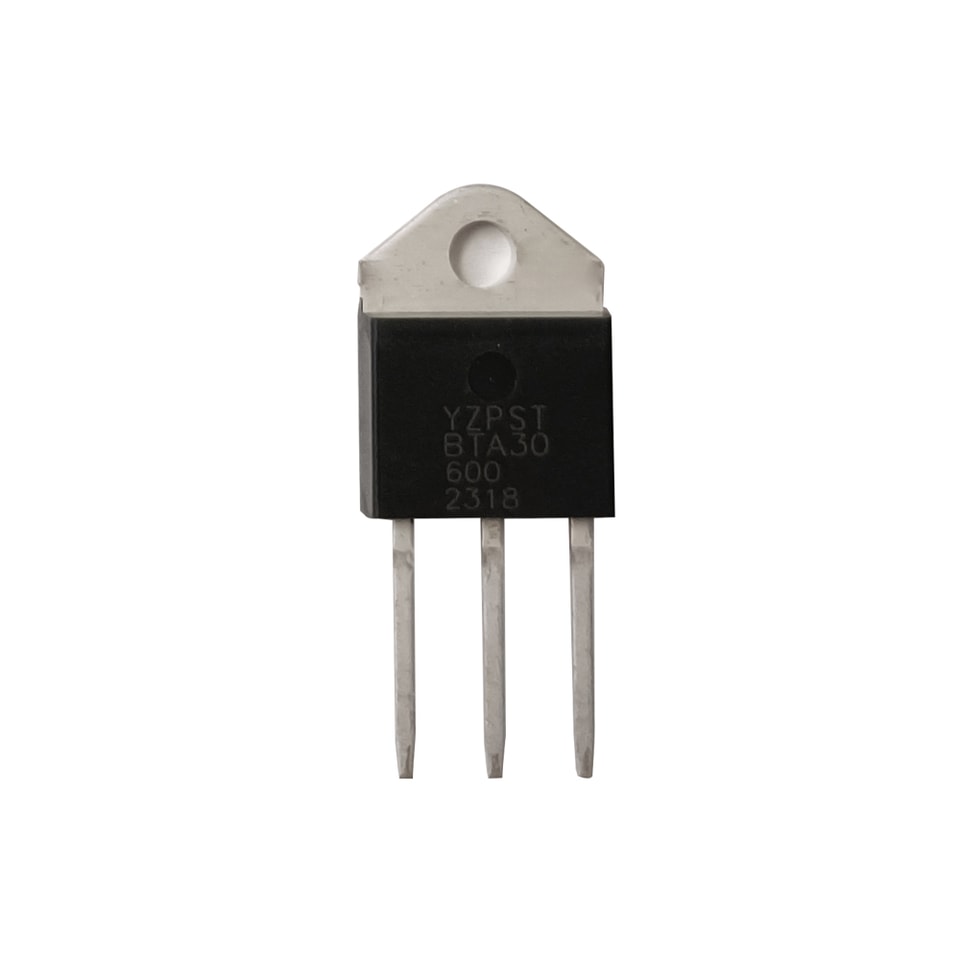

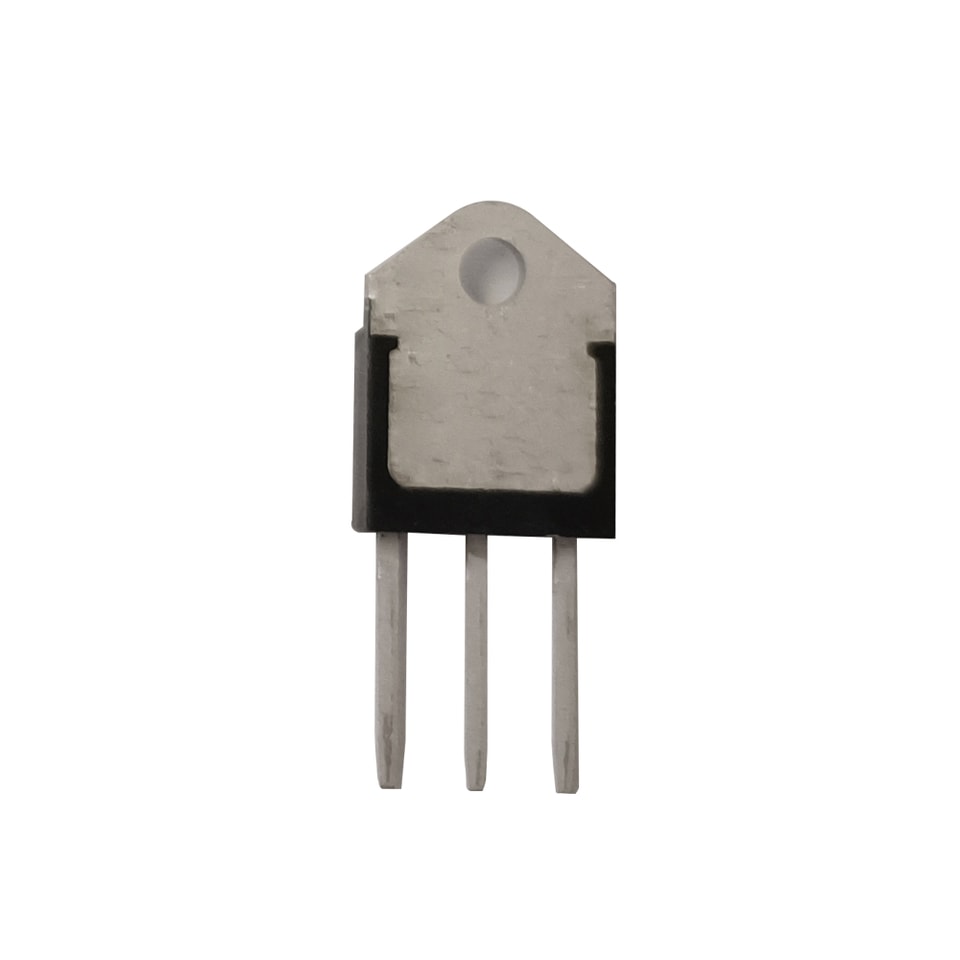

30 А 600 В TRIAC YZPST-BTA30-600V
ОПИСАНИЕ:
Серия триаков BTA30 подходит для всех моделей
управления, применяемых в таких областях, как управление
двигателями, промышленное и бытовое освещение, нагрев и
статическая коммутация, регуляторы скорости двигателя… Благодаря
своей технологии крепления с клипсой они обеспечивают превосходные
характеристики по выдерживанию импульсного тока
Благодаря внутренней керамической подложке серия BTA
обеспечивает изолированную от напряжения площадку (номинал 2500 В RMS)
в соответствии со стандартами UL.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40 ~175 | ℃ |
Диапазон температуры перехода при эксплуатации | Tj | -40~150 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 600 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 600 | V |
Неповторяющееся импульсное пиковое напряжение в закрытом состоянии | VDSM | VDRM +100 | V |
Неповторяющееся пиковое обратное напряжение | VRSM | VRRM +100 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 30 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии (полный цикл, F=50 Гц) | ITSM | 300 | A |
Значение I²t для перегорания предохранителя (tp=10 мс) | I2t | 378 | A²·с |
Критическая скорость нарастания тока в открытом состоянии (I = 2×IGT) | dI/dt | 50 | А/мкс |
Пиковый ток затвора | IGM | 4 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
4 квадранта
| Обозначение | Условия испытаний | Квадрант | Значение | Ед. изм. | |
| IGT | Ⅰ Ⅱ Ⅲ | МАКС. | 20 | мА | |
| VGT | V = 12 В R = 33 Ом | Ⅰ Ⅱ Ⅲ | МАКС. | 1.3 | V |
| VGD | VD=VDRM Tj=125℃ R=3,3 кОм | Ⅰ Ⅱ Ⅲ | МИН. | 0.2 | V |
| IL | IG=1.2IGT | Ⅰ Ⅲ | МАКС. | 50 | мА |
| Ⅱ | |||||
| IH | IT=100 мА | МАКС. | 40 | мА | |
| dV/dt | VD=2/3VDRM затвор открыт Tj=125℃ | МИН. | 400 | В/мкс | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Значение (МАКС.) | Ед. изм. | |
| VTM | ITM =4.5А tp=380 мкс | Tj =25℃ | 1.5 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | мкА |
| IRRM | Tj =125℃ | 1 | мА | |

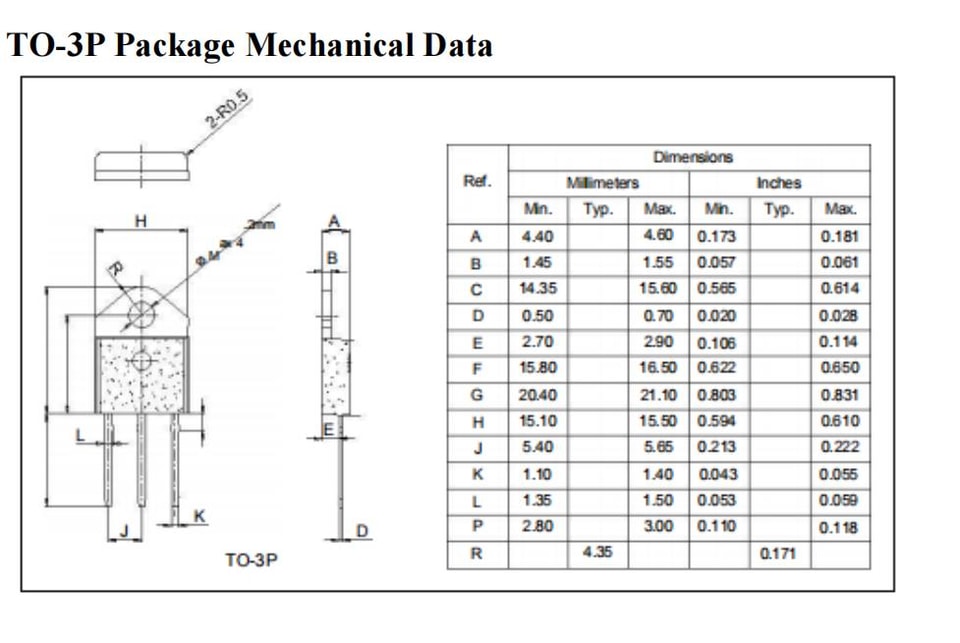

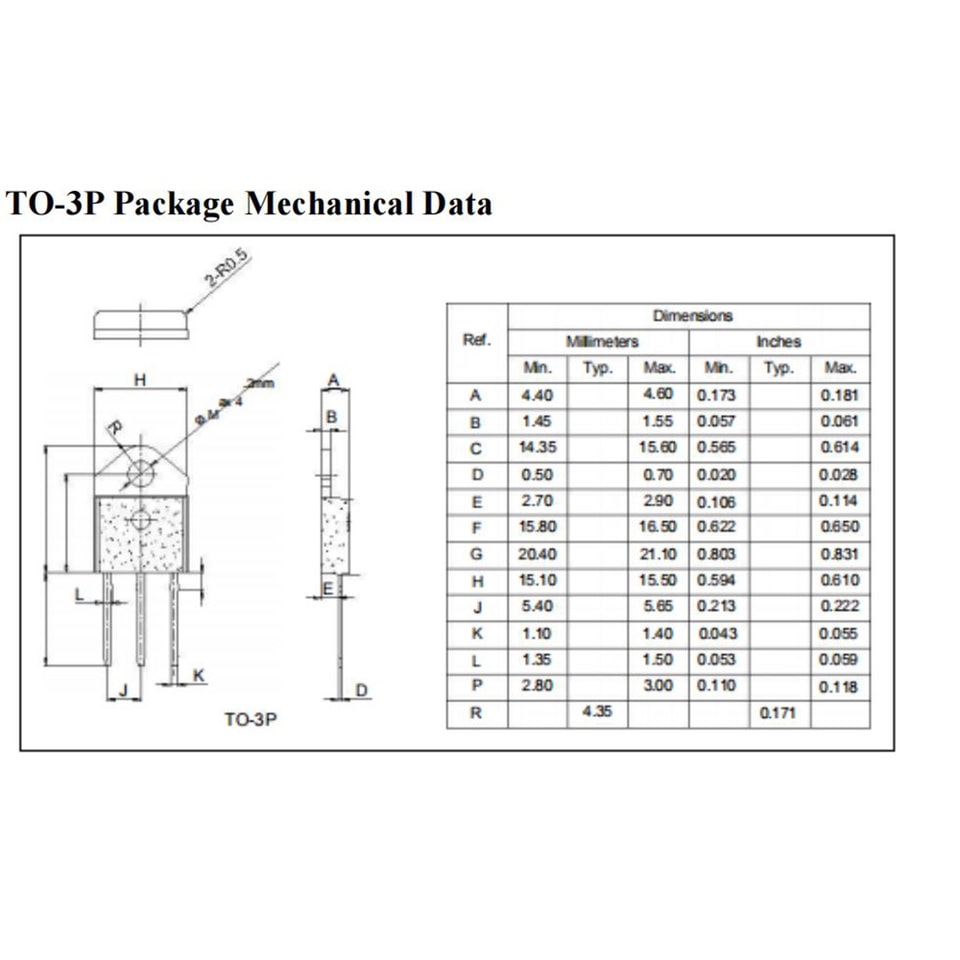

Механические данные корпуса TO-3P
.jpg)
.webp)
.jpg)
