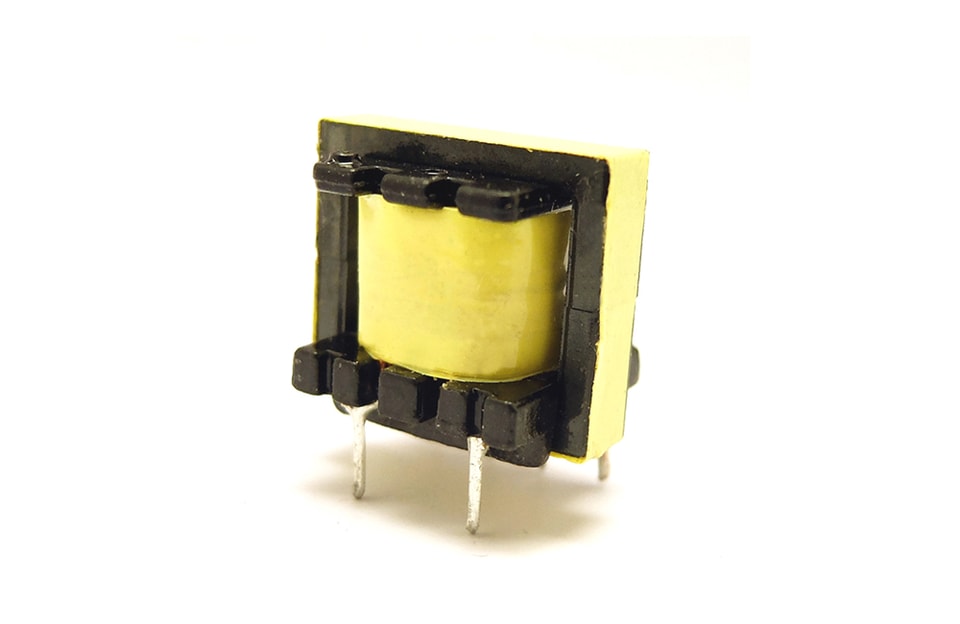

Характеристики высокочастотного трансформатора EE16

1. Рабочая частота: 20 кГц–500 кГц
2. Выходная мощность: 0,5–15 Вт
3. Рабочая температура: -40℃ до +125℃
4. Температура хранения: 25℃ до +85℃
5. Влажность при хранении: 30–95%

Характеристики высокочастотного трансформатора EE16: высокочастотный трансформатор EE16 отличается компактными размерами, низкой ценой ивысокаянадежностью. EEтрансформатор — это базовый ферритовый сердечник со стабильными характеристиками, низкой стоимостью и большим током, широко применяемый в преобразовании питания и коммутации проводки.Диапазон фильтрации — от малого до большого, что позволяет удовлетворять потребности различных схем применения.При использовании термостойкого эмалированного полиэфирного провода на 155℃ или 180℃ он выдерживает различные температурные условия и подходит для различных импульсных источников питания, инверторов, ИБП и т. д.

Применение

Высокочастотный трансформатор EE16 обычно используется в качестве вспомогательного силового трансформатора, DC-DC преобразователя, трансформатора управления, в цифровых камерах, портативных зарядных устройствах для импульсных источников питания и т. д.

Для получения дополнительной информации о трансформаторе загрузите PDF-файл с названием «Transformer EE16» выше.

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Обозначение	Типы	Тип со «черепом»	длинный	импульса	высокая	Один из кодов PIN		Дважды от PIN		Шаг выводов	Диаметр вывода
EE16-1	вертикальный	Ⅰ	18.0	16.5	17.5	4	3.5	6	2.7	12.3	Φ0,6
EE16-2	вертикальный	Ⅰ	16.5	14.0	15.5	5	3.3	5	3.3	10.5	Φ0,6
EE16-3	вертикальный	Ⅰ	15.5	15.5	14.0	4	3.8	4	3.8	10.2	Φ0,6
EE16-4	горизонтальное	Ⅱ	17.0	21.0	14.5	4	3.8	4	3.8	15.7	Φ0,6
EE16-5	горизонтальное	Ⅱ	17.0	19.0	13.5	5	3.2	5	3.2	15.5	Φ0,6
EE16-6	горизонтальное	Ⅱ	17.0	19.0	14.0	5	2.5	5	2.5	12.5	Φ0,6
EE16-7	вертикальный	Ⅲ	17.0	18.0	16.5	5	3.2	2	12.8	13.8	Φ0,6
EE16-8	вертикальный	Ⅲ	17.0	17.0	15.0	5	3.5	4	5.0 / 3.2	14.2	Φ0,6
