YZPST-SL-R3040SRCP386
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Светодиодная лампа YZPST-SL-R3040SRCP386, круглая, 3,0 мм

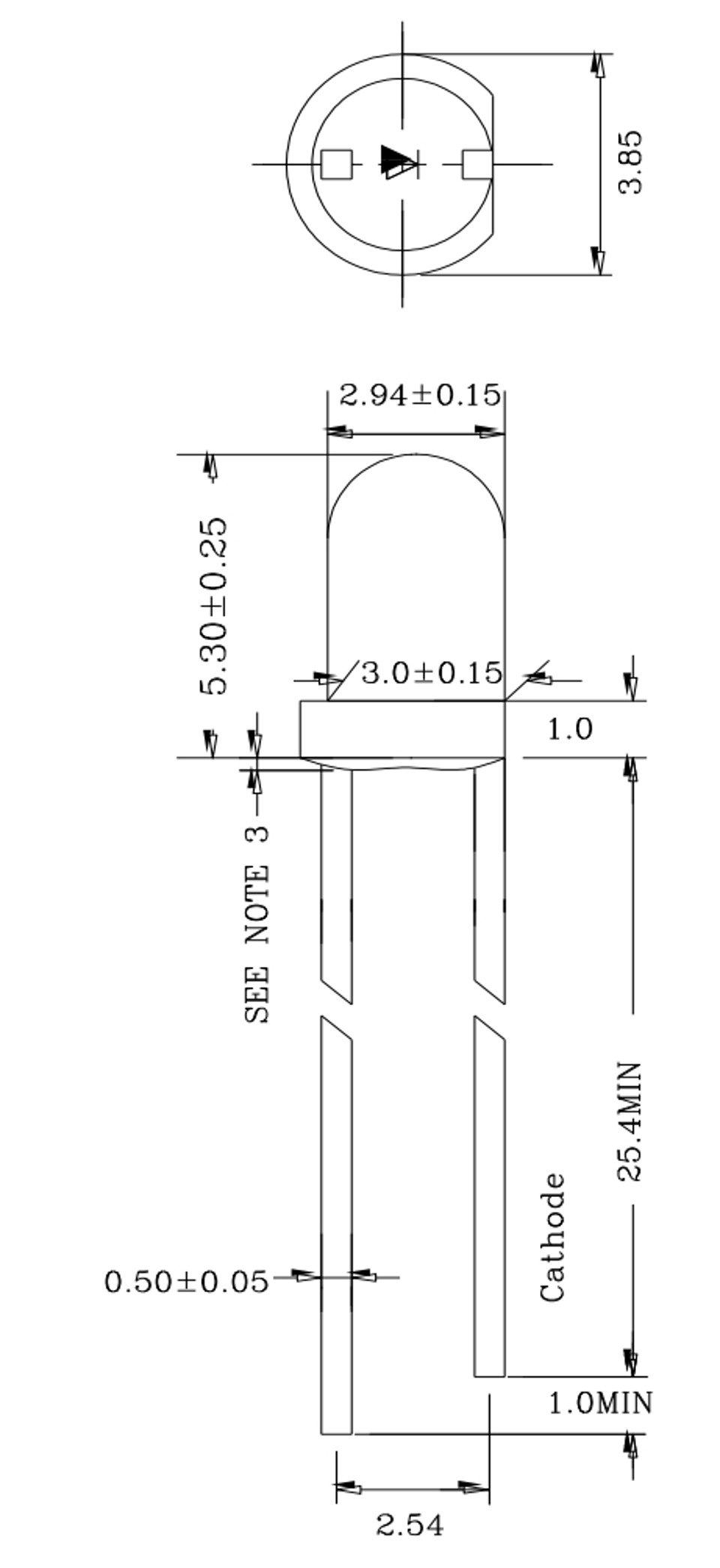

КОРПУС РАЗМЕРЫ
Примечание:
- Все размеры указаны в миллиметрах.
- Допуск составляет ±0,25 мм (0,010 дюйма), если не указано иное.
- Выступающая смола под фланцем — максимум 1,5 мм (0,059″).
- Лампы имеют острые и твердые выступы, которые могут травмировать глаза, пальцы и т. д., поэтому при обращении с ними соблюдайте особую осторожность.
- ESD≤400 В
ХАРАКТЕРИСТИКИ
Светодиодная лампа с круглым корпусом 3,0 мм
Низкое энергопотребление
Совместим с ИС
Долговечная надежность твердотельного устройства
Изделие без Pb (соответствует директиве ЕС RoHS.)
МАТЕРИАЛЫ КРИСТАЛЛА
Материал кристалла: GaAlInP
Цвет свечения: красный
Цвет линзы: прозрачная, как вода
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ: ( Ta = 25°C )
Обозначение | Параметр | Номинальный | Ед. изм. |
ПОДЛОЖКА | Рассеиваемая мощность | 70 | мВт |
VR | обратное напряжение | 5 | V |
IF | Средний Прямой ток | 30 | мА |
IPF | пиковое Прямой ток На один кристалл (скважность 0,1, 1 кГц) | 100 | мА |
- | Коэффициент снижения номинала Линейный От 25 °C | 0.4 | мА/ °C |
Topr | Рабочая температура Диапазон | -25 °°C до 85 °C | |
Tstg | Температура хранения Диапазон | -40 °°C до 85 °C | |
ЭЛЕКТРООПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ : ( Ta = 25 °C )
ОБОЗНАЧЕНИЕ | ПАРАМЕТР | ИСПЫТАНИЕ | МИН. | ТИП. | МАКС. | ЕД. |
Vf | Прямое напряжение | IF=20 мА | 1.8 |
| 2.2 | V |
IR | Обратный ток | VR=5 В |
|
| 10 | μA |
λd | Доминирующая длина волны | IF=20 мА | 620 |
| 630 | нм |
2θ1/2 | Угол половинной интенсивности | IF=20 мА |
| 30 |
| град |
Iv | Сила света интенсивность | IF= 20 мА | 500 |
| 1000 | мкд |
