P/N: YZPST-30SQ045

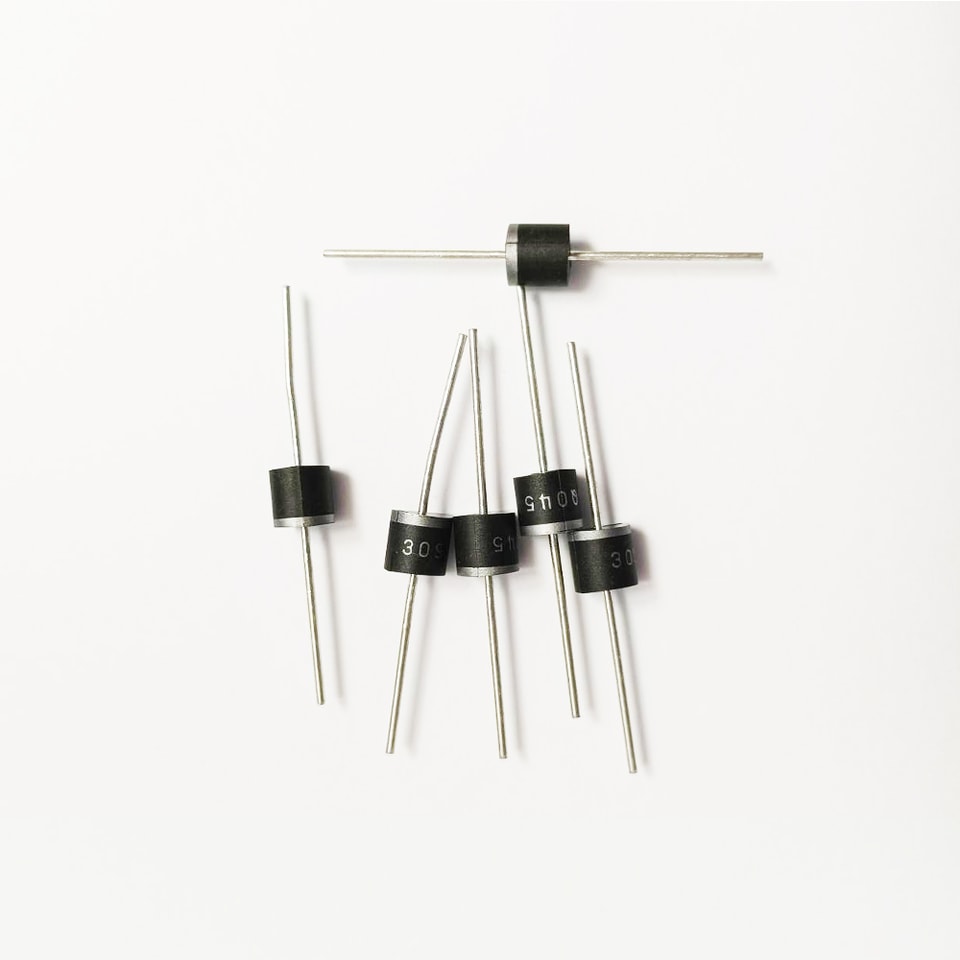

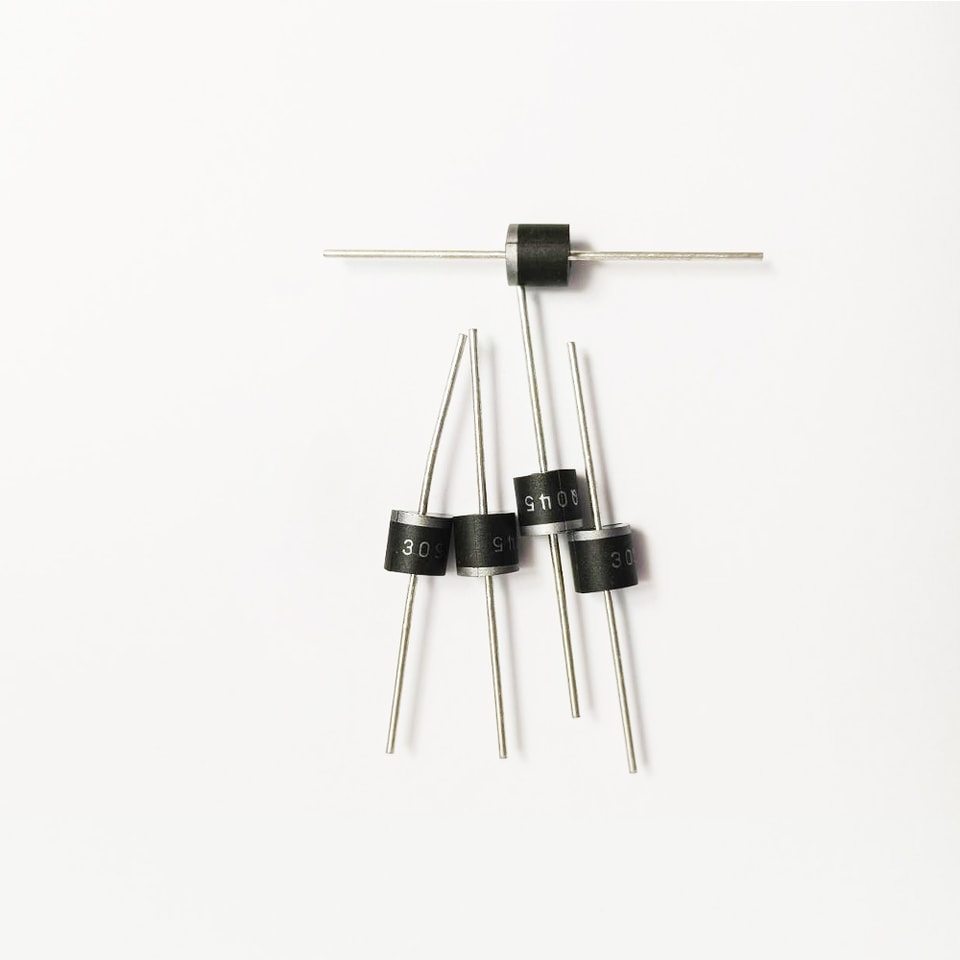

Пластиковый выпрямитель Шоттки с барьером
Особенности
Металло-кремниевый выпрямитель, проводимость за счёт основных носителей
защитное кольцо для защиты от переходных перенапряжений
низкие потери мощности, высокая эффективность
высокая допустимая токовая нагрузка, низкое прямое падение напряжения VF
высокая стойкость к импульсным перегрузкам
Пластиковый корпус соответствует классу горючести UL 94 V-0
Технические данные

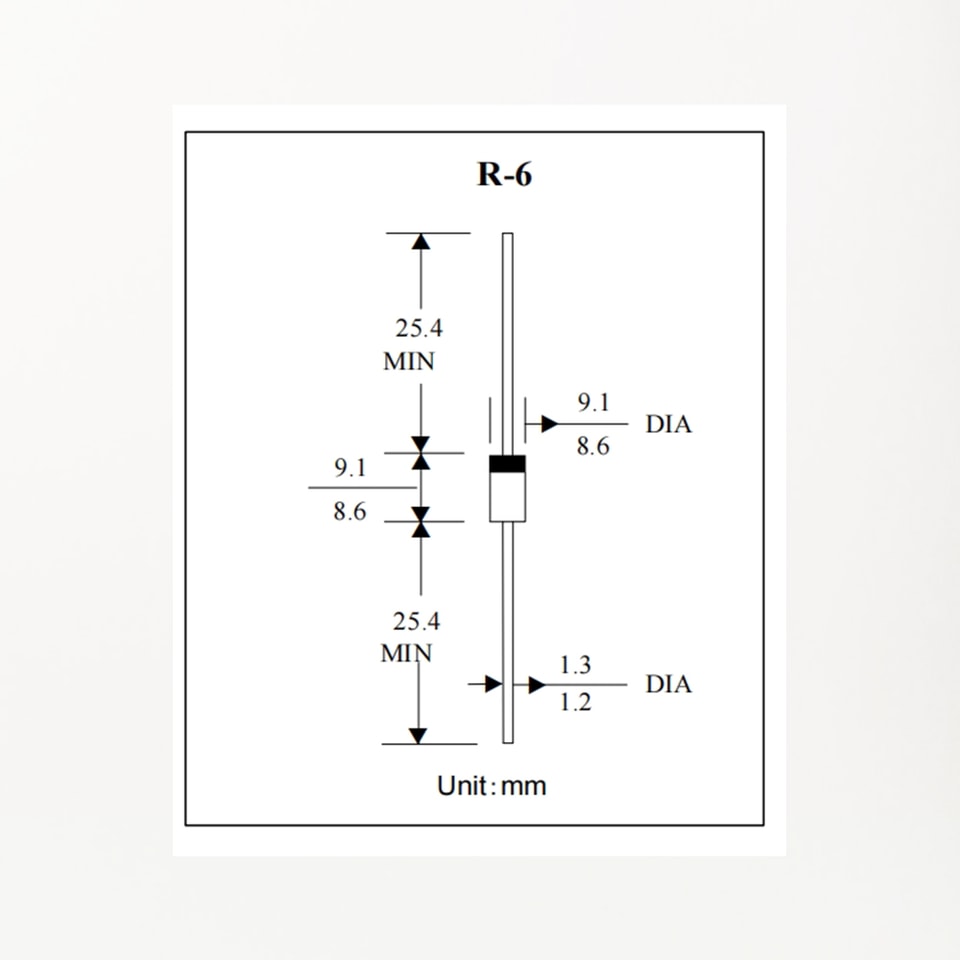

Корпус: формованная пластиковая JEDEC R-6
Полярность: цветная полоса обозначает катод
Вес: 0,07 унции 2,1 грамма
Положение монтажа: любое
Максимальные характеристики и электрические параметры
При температуре окружающей среды 25 ℃, если не указано иное.
Однофазная, полуволновая, 60 Гц, резистивная или индуктивная нагрузка.
Для емкостной нагрузки снижайте ток на 20%.
30SQ045 | Единица измерения Ед. изм. | ||||
Максимальное повторяющееся пиковое обратное напряжение | VRRM | 45 | V | ||
Максимальное действующее напряжение | VR (действ.) | 31.5 | V | ||
Максимальное постоянное напряжение Запирающее напряжение | VDC | 45 | V | ||
@IF=30 А Максимальное прямое напряжение | VF | 0.55 | V | ||
Максимальный средний прямой выпрямленный ток | IF(AV) | 30 | A | ||
Пиковый прямой импульсный ток8,3 мс, один полусинусоидальный наложенный на номинальный нагрузка | IFSM |
300 |
A | ||
Максимальный обратный ток | @TA = 25℃ @TA = 100℃ | IR | 0.2 10 | мА | |
Типичное тепловое сопротивление | RθJA | 3.0 | ℃//Вт | ||
Диапазон температуры хранения | TSTG | -55 --- +150 | ℃ | ||
Температура перехода диапазон при пониженном обратном напряжении в DC прямом режиме |
VR≤80%VRRM VR≤50%VRRM |
Tj | -55 --- +150 ≤175 ≤200 |
℃ | |
