Симисторы 600V с чувствительным затвором TO-220AB
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
симисторы чувствительный затвор

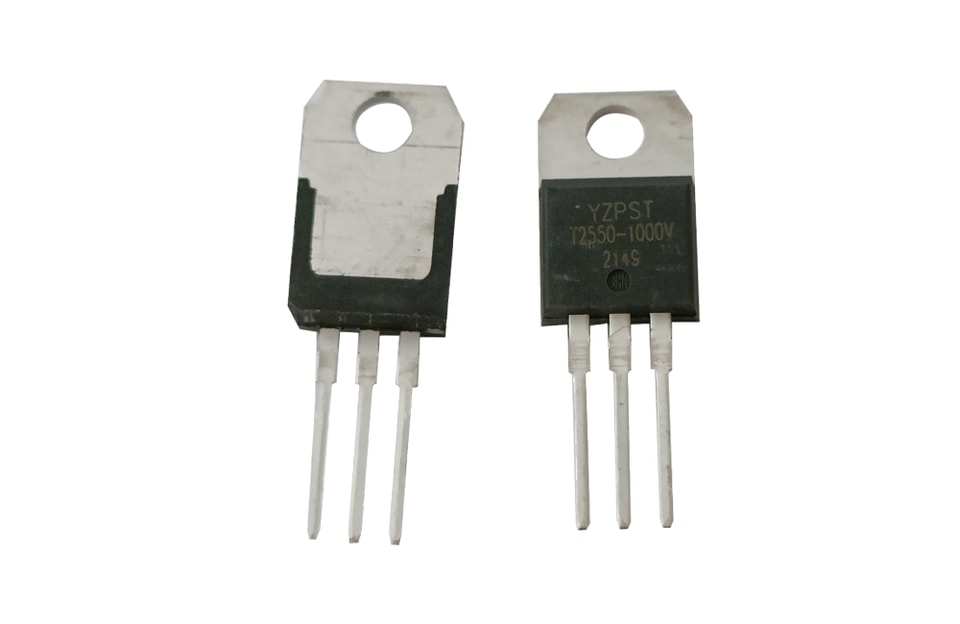

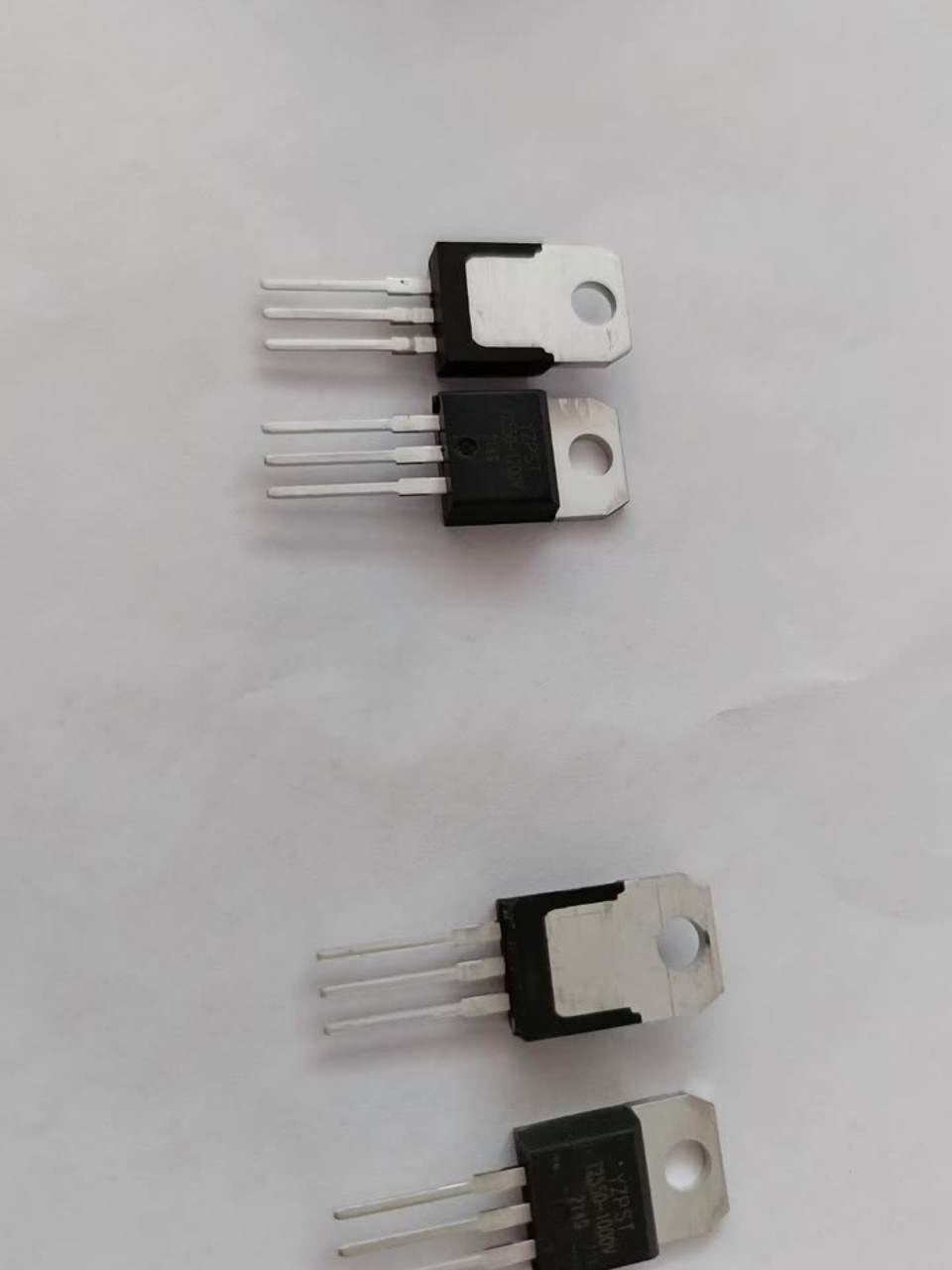

YZPST-T2550H-600T
ОБЩЕЕ ОПИСАНИЕ
Пассивированные чувствительные триаки в пластмассовом корпусе, предназначенные для универсальных двунаправленных коммутационных и фазорегулирующих применений, где требуется высокая чувствительность во всех четырёх квадрантах.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ (Ta = 25℃ )
Параметр | Обозначение | Тип | Ед. изм. |
Повторяющиеся пиковые напряжения в выключенном состоянии | VDRM VRRM | 600 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 25 | A |
Неповторяющийся пиковый ток в проводящем состоянии | ITSM | 210 | A |
Макс. температура перехода при работе | Tj | ‐40‐‐+125 | ℃ |
Температура хранения | Tstg | ‐40‐‐+150 | ℃ |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ( Ta = 25℃ )
Параметр | Обозначение | Испытание Условия | Мин | Тип | Макс. | Ед. изм. | |
Повторяющиеся пиковые напряжения в выключенном состоянии | VDRMVRRM |
| 600 | — | — | V | |
Действующее значение тока в открытом состоянии | IT(СКЗ) | Полная синусоида: Tmb≤120℃ | — | 25 | — | A | |
Напряжение в открытом состоянии | VT | IT=25A | — | 1.2 | 1.5 | V | |
Ток удержания | IВ | VD= 12 В; IGT= 0,1 А | — | — | 50 | мА | |
Ток срабатывания затвора | T2+G+ |
IGT |
VD= 12 В; IGT= 0,1 А | — | 14 | 50 |
мА |
T2+G- | — | 28 | 50 | ||||
T2-G- | — | 25 | 50 | ||||
Ток срабатывания фиксации | T2+G+ |
IL |
VD= 12 В; IGT= 0,1 А | — | — | 90 |
мА |
T2+G- | — | — | 90 | ||||
T2-G- | — | — | 90 | ||||
Напряжение срабатывания затвора | VGT | VD= 12 В; IT= 0,1 А | — | — | 1.3 | V | |
Для получения дополнительной информации оYZPST-T2550H-600Tпожалуйста, скачайте PDF-файл выше с названием YZPST-T2550H-600T "
