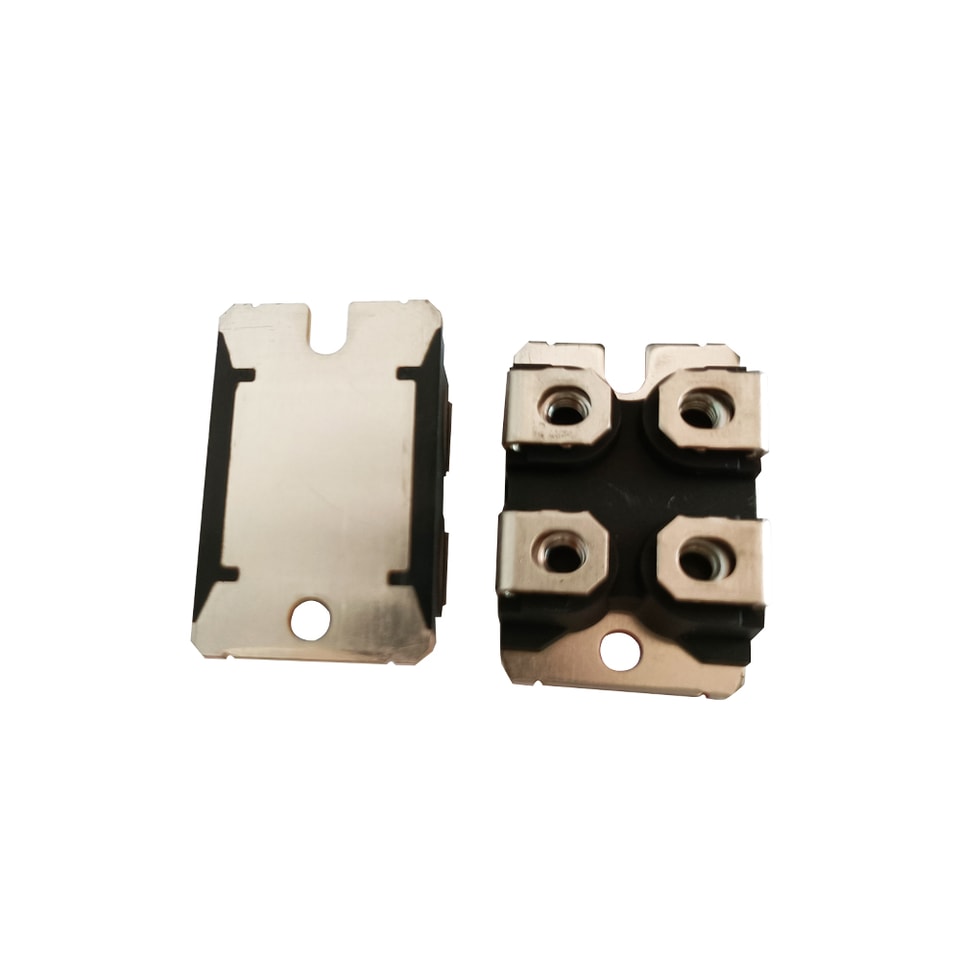

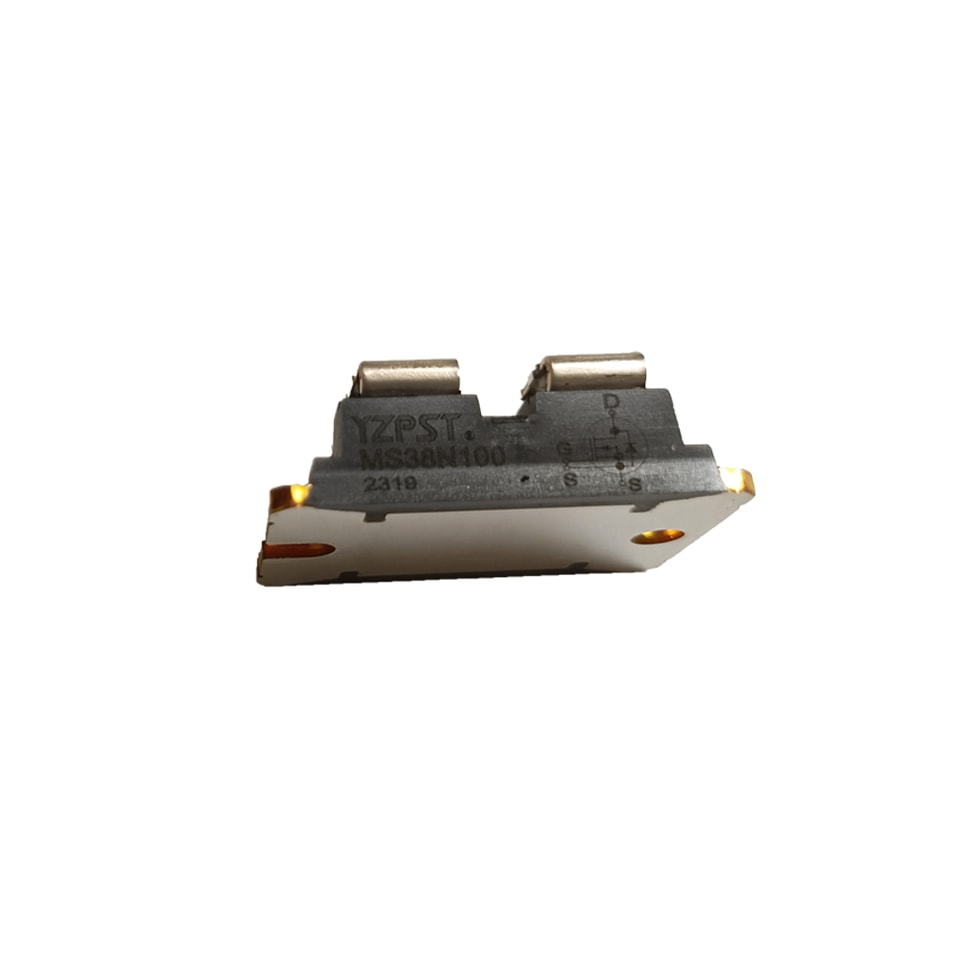

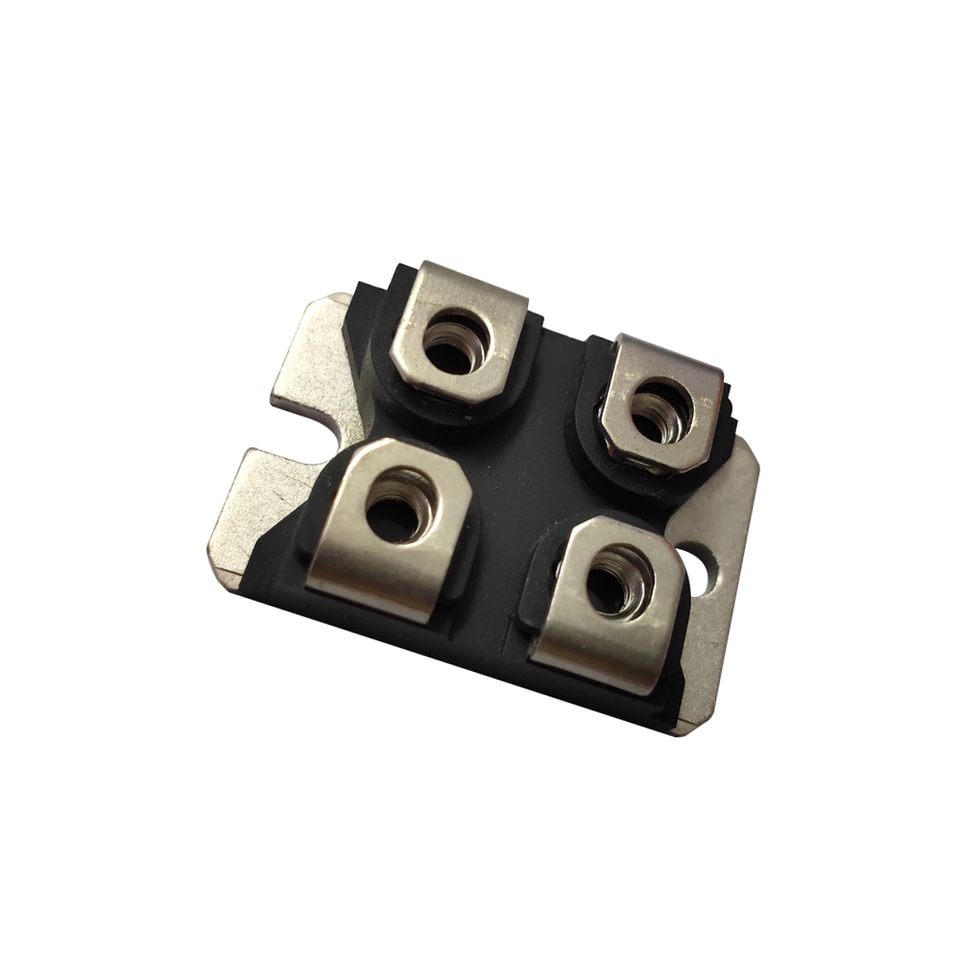

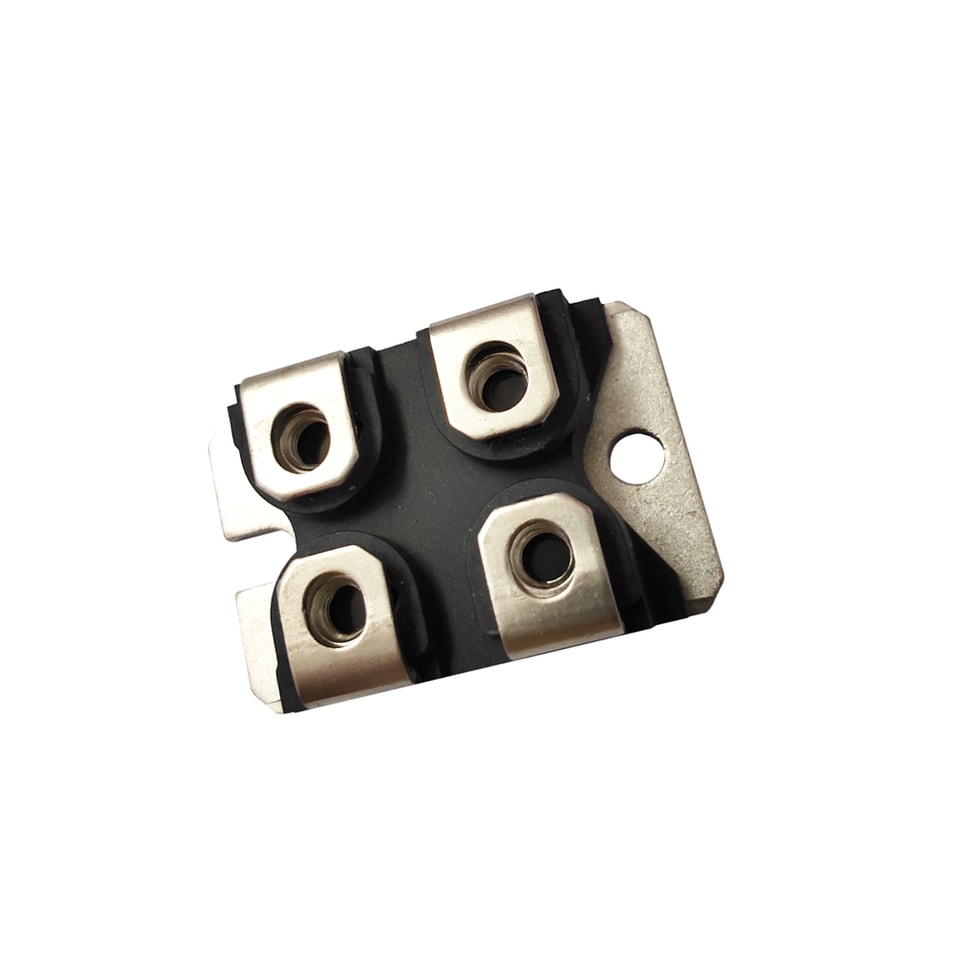

YZPST-MS38N100
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Силовой MOSFET
N-канальный, с индуцированным каналом
Быстрый встроенный выпрямитель
VDSS = 1000 В
ID25 = 38 А
RDS(on)≤ 210 мОмОм
trr≤ 300 нс
Особенности
Корпус по международному стандарту
Низкое внутреннее сопротивление затвора

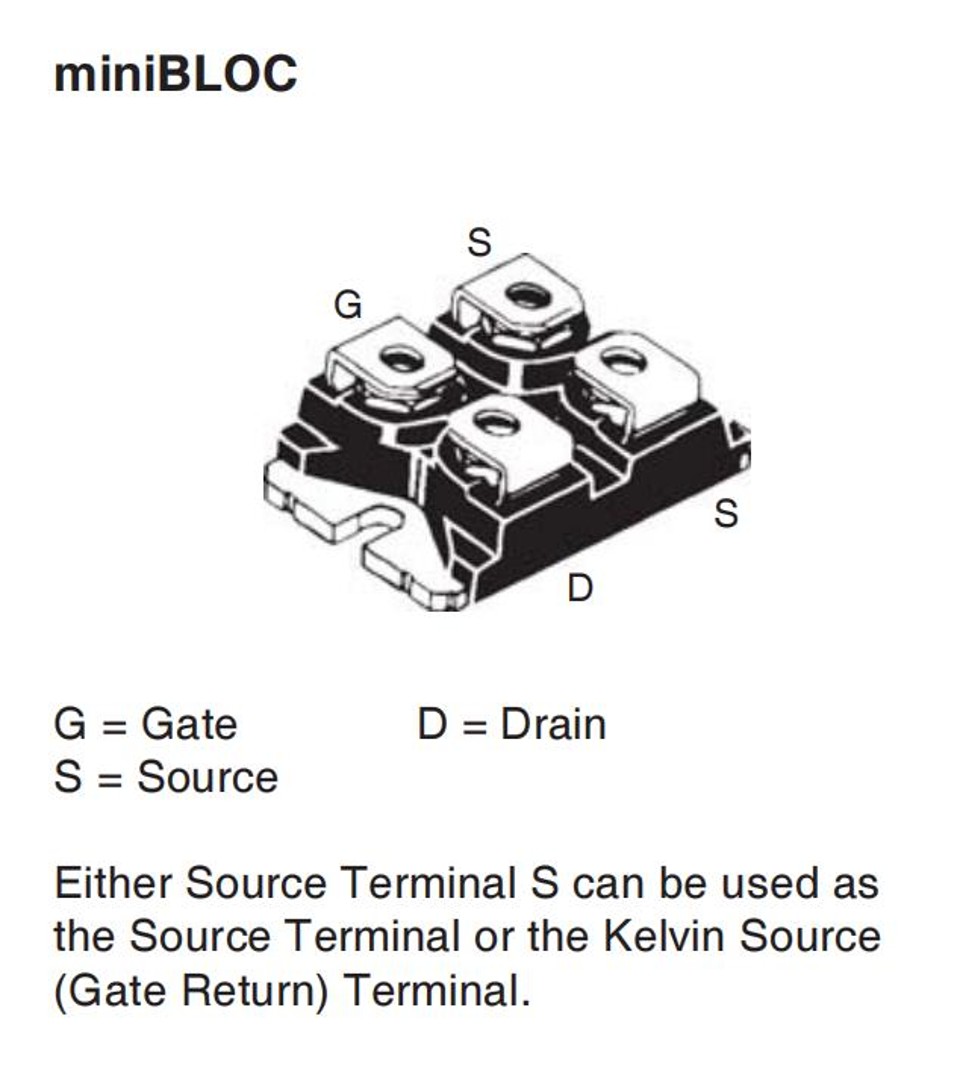

miniBLOC с изоляцией из нитрида алюминия
Низкая паразитная индуктивность корпуса
Быстрый встроенный выпрямитель
Низкие RDS(on) и QG
Преимущества
Высокая удельная мощность
Легко монтируется
Экономия места
Области применения
Преобразователи DC-DC
Зарядные устройства для аккумуляторов
Импульсные и резонансные источники питания
Управление двигателями переменного тока
Применения высокоскоростной силовой коммутации
| Обозначение | Условия испытаний | Предельные параметры | |
| VDSS | TJ = 25℃ до 150℃ | 1000 | V |
| VDGR | TJ = 25℃ до 150℃, RGS = 1 МОм | 1000 | V |
| VGSS | Непрерывный | ±30 | V |
| VGSM | Переходный | ±40 | V |
| ID25 | TC = 25℃ | 38 | A |
| IDM | TC = 25℃, длительность импульса ограничена TJM | 120 | A |
| I A | TC = 25℃ | 19 | A |
| EAS | TC = 25℃ | 2 | Дж |
| dv/dt | IS < IDM, VDD < VDSS, TJ < 150℃ | 20 | В/нс |
| PD | T = 25℃ | 1000 | W |
| TJ | -55 ... +150 | ℃ | |
| TJM | 150 | ℃ | |
| TSTG | -55 ... +150 | ℃ | |
| VISOL | 50/60 Гц, СКЗ, t = 1 минута | 2500 | В~ |
| I ISOL £ 1 мА, t = 1 с | 3000 | В~ | |
| MD | Момент затяжки крепления основания | 1.5/13 1.3/11.5 | Н·м/фунт·дюйм Н·м/фунт·дюйм |
| Момент затяжки клеммного соединения | |||
| Вес | 30 | g |

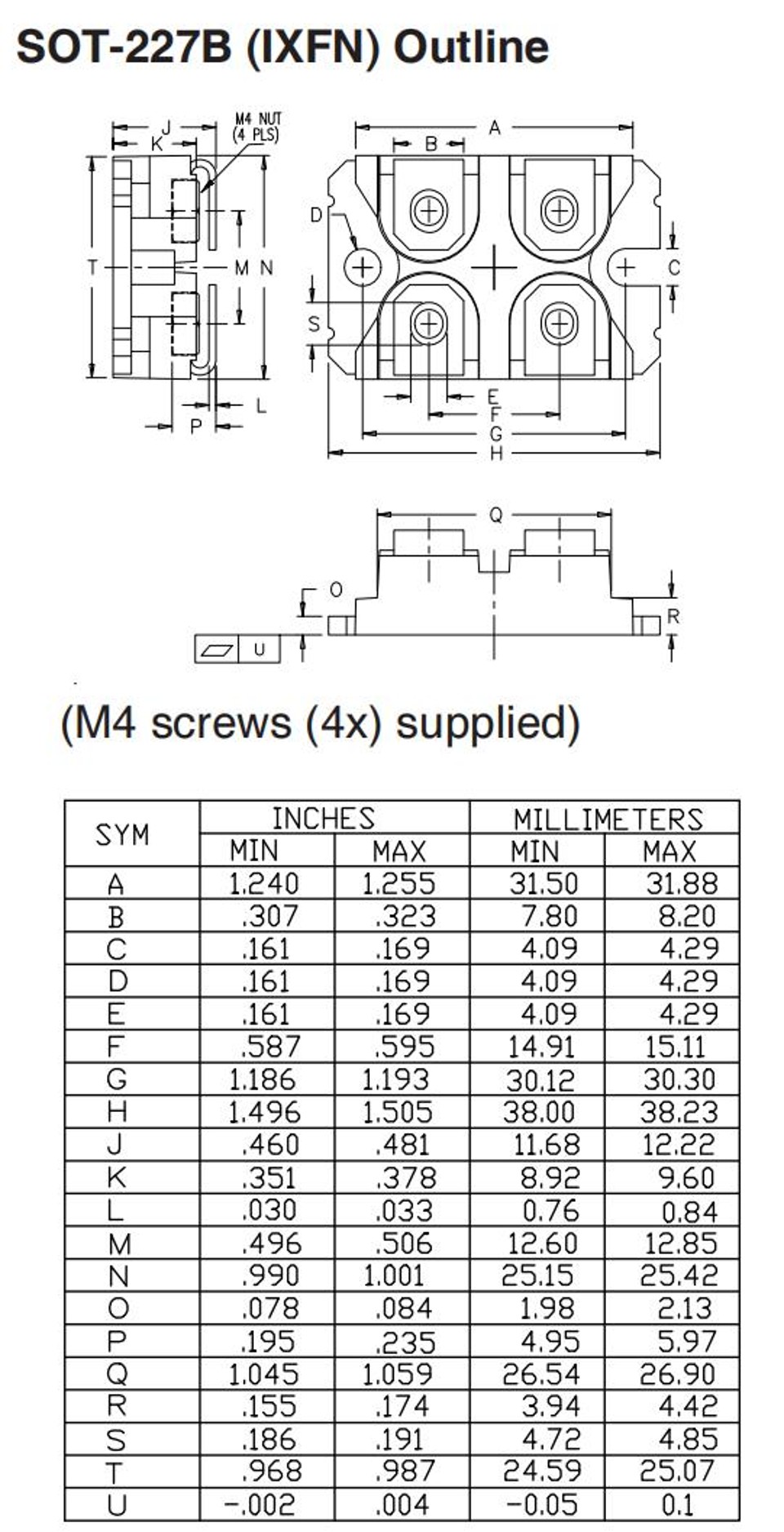

Габариты SOT-227B (IXFN)
Outline.jpg)
.jpg)
.jpg)
.jpg)
Силовые полупроводниковые приборы, защитные компоненты и промышленные решения в области электропитания.
