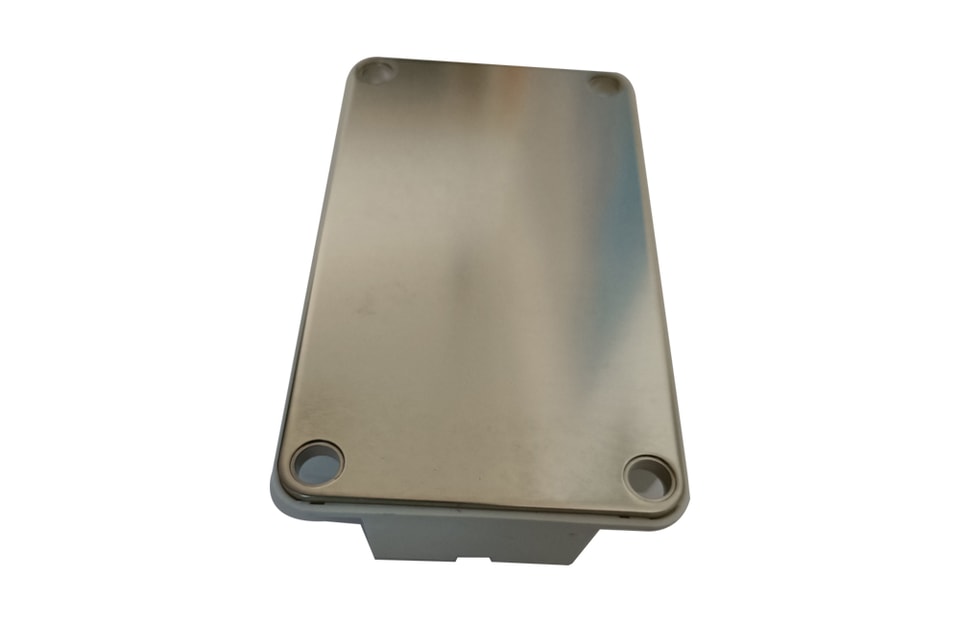

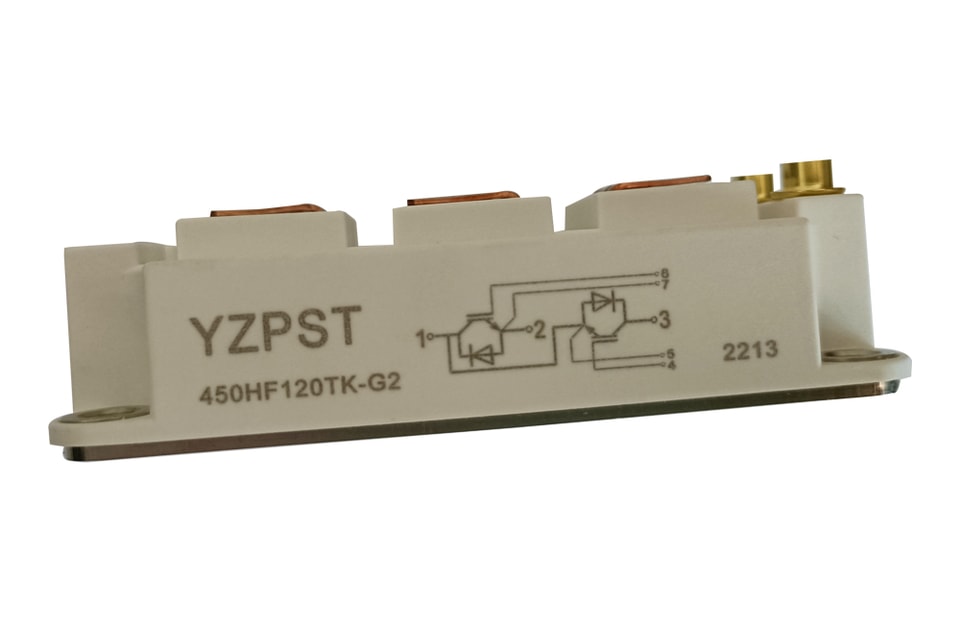

YZPST-450HF120TK-G2

✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям

Эл. почтаinfo@yzpst.net

Совет: укажите артикул, требуемые напряжение/ток и условия применения.

ЦЕНТР ДОКУМЕНТАЦИИ

ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ ПРИ TС=25°C, если не указано иное

Обозначение	Параметр	Условия испытаний	Значения	Ед. изм.
IGBT
VCES	Напряжение коллектор - эмиттер	TVj=25°C	1200	V
VGES	Напряжение затвор - эмиттер		±20	V
IC	Постоянный ток коллектора	TC=25°C	675	A
IC	Постоянный ток коллектора	TC=80°C	450	A
ICM	Повторяющийся пиковый ток коллектора	tp=1 мс	900	A
Pобщ.	Рассеиваемая мощность на IGBT		2016	W
Диод
VRRM	Повторяющееся обратное напряжение	TVj=25°C	1200	V
IF(AV)	Средний прямой ток	TC=25°C	675	A
IF(AV)	Средний прямой ток	TC=80°C	450	A
IFRM	Повторяющийся пиковый прямой ток	tp=1 мс	900	A

МОДУЛЬ ХАРАКТЕРИСТИКИTC=25°C, если не указано иное иначе

Обозначение	Параметр	Условия испытаний	Мин.	Тип.	Макс.	Ед. изм.
TМакс. Vj	Макс. температура перехода				175	°C
TVj op	Рабочая температура		-40		150	°C
Tstg	Температура хранения		-40		125	°C
Vизол	Испытательное напряжение изоляции	AC, t=1 мин	3000			V
Момент затяжки	К корпусу	Рекомендуется M6	3		5	Н·м
Момент затяжки	К клемме	Рекомендуется M6	2.5		5	Н·м
Вес				340		g
