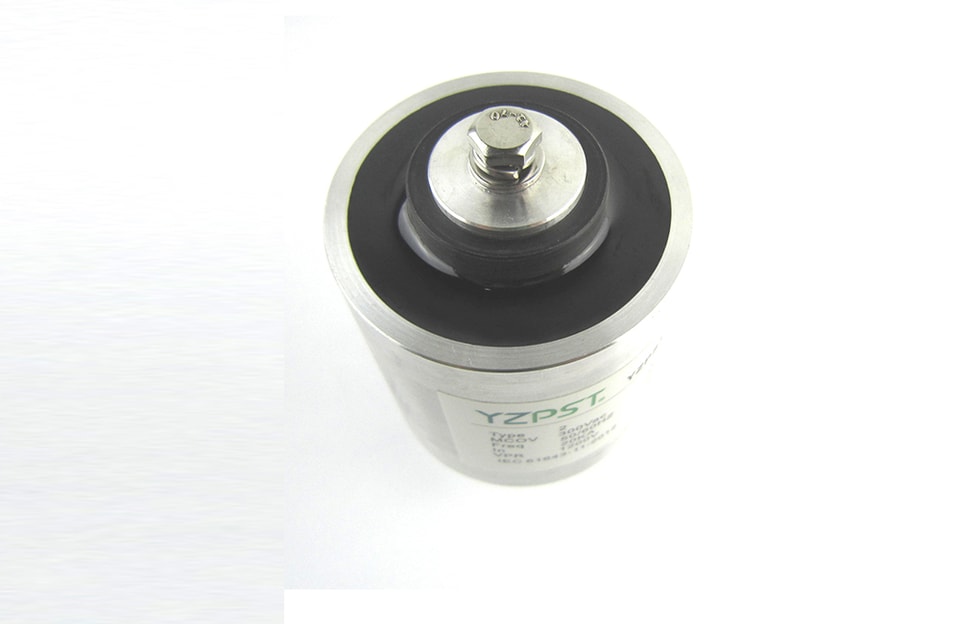

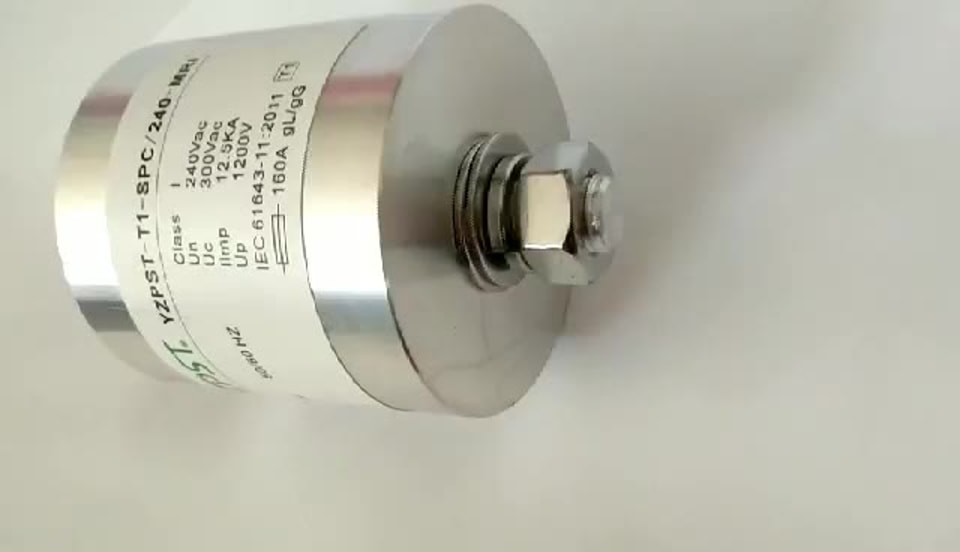

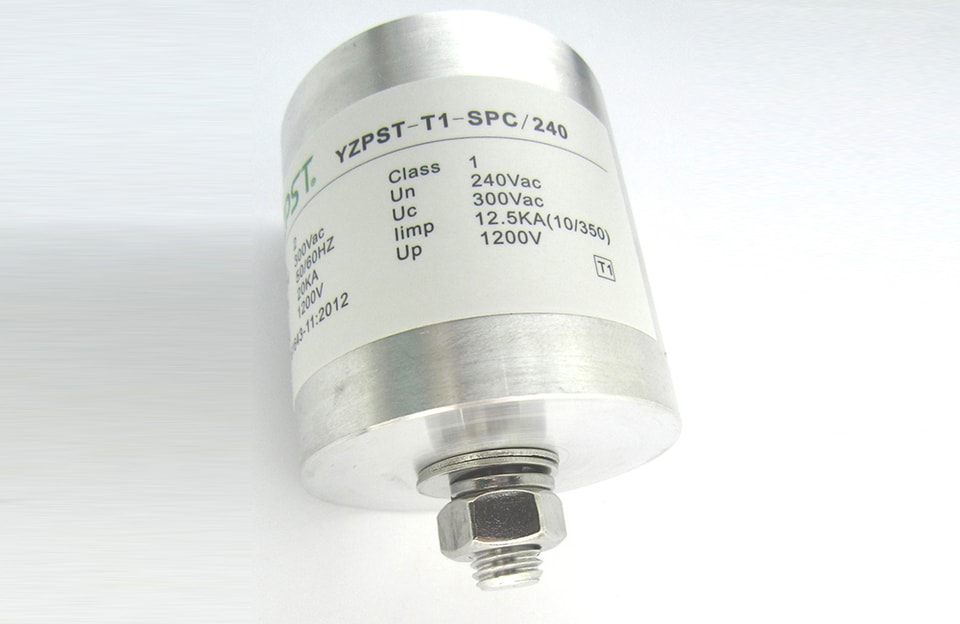

Образец Описание	Устройство защиты от импульсных перенапряжений (SPD)		Модель Технические характеристики	YZPST-T1-SPC/240
В этот раз используется в этот раз используется прибор	тестер MOV (10/350)、（8/20）испытательный стенд для тока молнии		Отн. влажность	75%
			Температура	25℃
Проект	Номинал	Измеренное значение
Испытуемое изделие L-PE линия-линия, напряжение ± и ток утечки ±	490±10% V ≤20μA	Изделие: L-PE, + 490 В, + 4.96 μA; - 488 В, - 4.89 μA;
В линии изделия L-PE подается импульсный ток (8/20μs) ±2.0KA, ±4.0KA, ±20.0KA, испытание остаточного напряжения изделия Ur.	In=20 KA	L-PE Изделие: +2.0KA, Ur= 0.48 KV; -2.0KA, Ur=- 0.51 KV; +4.0KA, Ur= 0.71 KV; -4.0KA, Ur=- 0.68 KV; +20.0KA, Ur= 1.15 KV; -20.0KA, Ur=-1.1 KV;
В изделии L-PE по линии подать максимальный разрядный ток (10/350μs) Iimp =12.5KA, испытание пропускной способности изделия.	Iimp 12.5KA	Нет мерцания, нормально
В изделии L-PE по линии подать максимальный разрядный ток (8/20 μs), Imax=140KA, испытание пропускной способности изделия	Imax 140KA	Нет мерцания, нормально.
Примечания	Оборудование и средства, использованные для данного испытания, находятся в пределах срока действия поверки/калибровки.
Инженер-испытатель:

Описание образца	Устройство защиты от импульсных перенапряжений (SPD)	Технические характеристики	YZPST-T1-SPC/240
Испытуемая единица		№ позиции	CP70B
Изделие		Категория испытаний	Точечное испытание
Испытуемые параметры	Качество внешнего вида： a). Внешняя поверхность должна быть гладкой, чистой, без трещин и порезов. b). Логотип должен быть полным и четким, надписи — разборчивыми и четкими, долговечность — соответствующей, содержание — отвечать требованиям. 2. В тестовом изделии на линии L-PE проводится проверка значения напряжения в прямой и обратной полярности V, а также проверка значения тока утечки в прямой и обратной полярности μA 3. К образцу на линии L-PE прикладывают импульсный ток (8/20 мкс) ±2,0 кА, ±4,0 кА, ±20,0 кА, и остаточное напряжение испытуемого изделия Ur 4. На линии L-PE изделия приложите максимальный импульсный ток (10/350 мкс) Iimp = - 12,5 кА. Проверка пропускной способности изделия 5. На линии L-PE изделия приложите максимальный разрядный ток (8/20 мкс); Imax = - 140 кА. Проверка пропускной способности изделия. 6. Определить уровень защиты изделия Up. 7. Онлайн-испытание в течение 8 часов
