СИЛОВОЙ КОМПОНЕНТ
YZPST-BT134
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

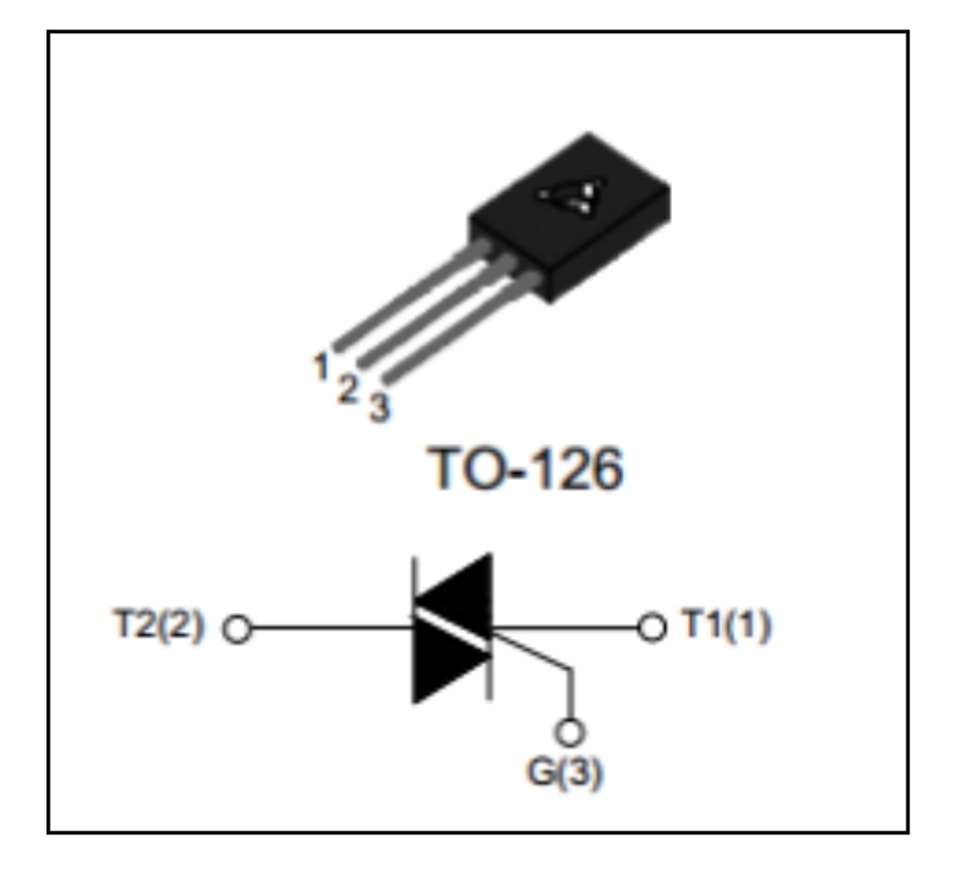

Триак BT134 в корпусе TO-126
Характеристики продукта
P+ при изоляции сквозной диффузией,
Одномезатная структура (Single Mesa),
Процесс стеклянной пассивации на пластине,
Логический уровень триггера на затворе
Прямое управление от ИС
Основные Особенности (Tj=25℃)
Обозначение | Значение | Ед. изм. |
IT (RMS) | 2 | A |
VDRM / VRRM | 600 | V |
VTM | 1.5 | V |
Электрические характеристики (Tj=25℃ если не указано указано)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |||
| Мин | Тип | Макс. | ||||
| IGT | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 3 | мА |
| Ⅳ | ----- | ----- | 5 | |||
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | мА | ||
| IRRM | VD=VRRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | мА | ||
| IL | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 7 | мА |
| Ⅳ | ----- | ----- | 15 | |||
| VGT | VD=12V | ----- | ----- | 1.5 | V | |
| VGD | VD=VDRM, Tj=125℃ | 0.2 | ----- | ----- | V | |
| IВ | VD=12V ，IT=100мА | ----- | ----- | 15 | мА | |
| VTM | ITM=5A,tp=380 μs | ----- | ----- | 1.6 | V | |
| dV/dt | VD=67%VDRM, | 30 | v/ μs | |||
| GateOpen, Tj=125℃ | ----- | ----- | ||||

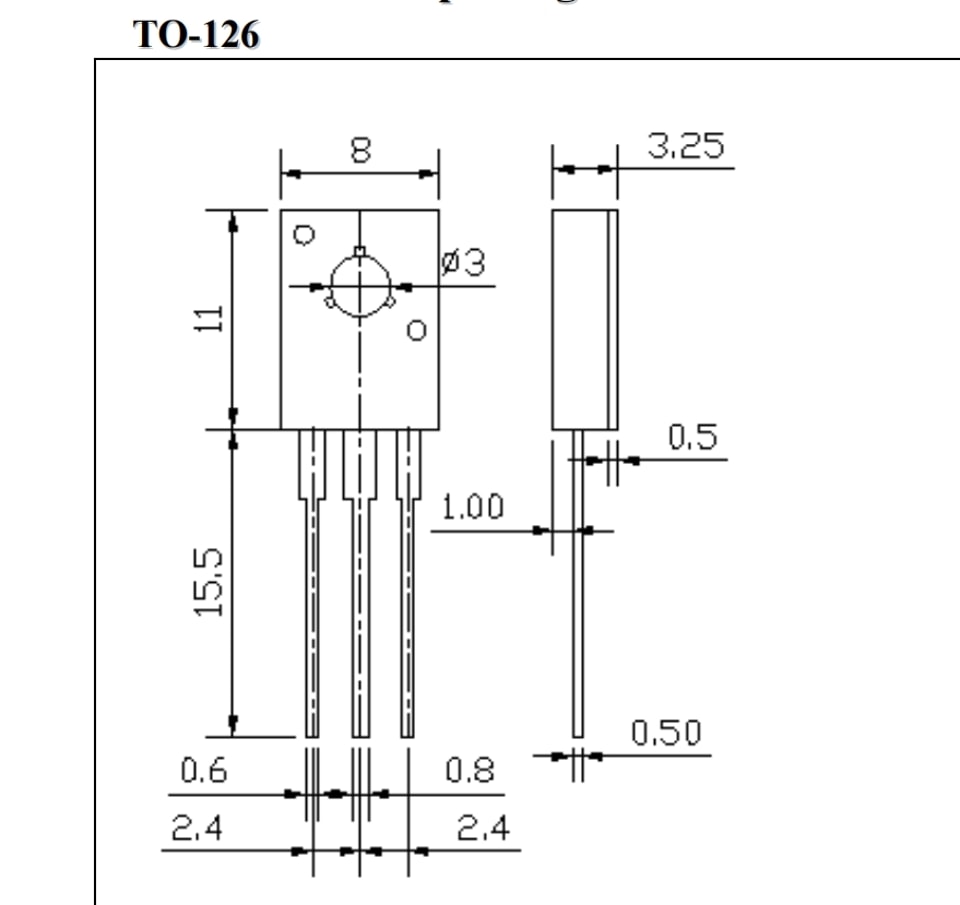

Измерение для корпус
TO-126
Дополнительная информация о продукте отсутствует.
