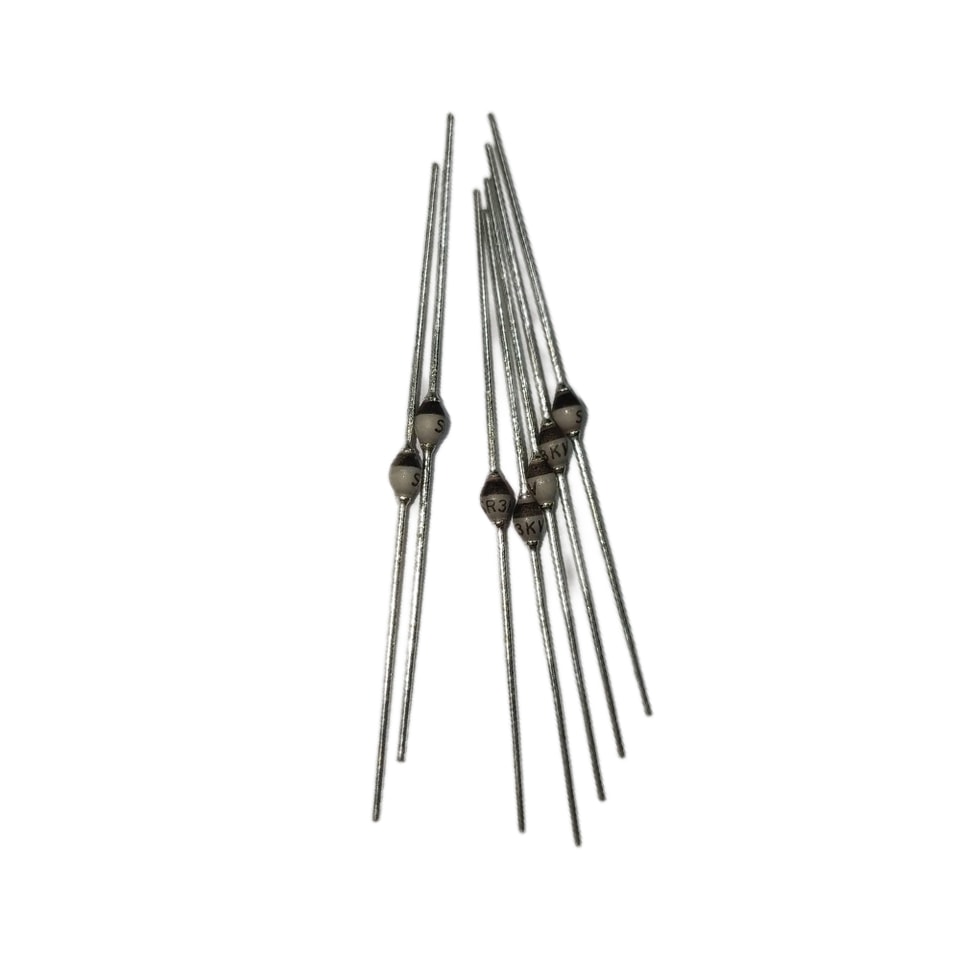

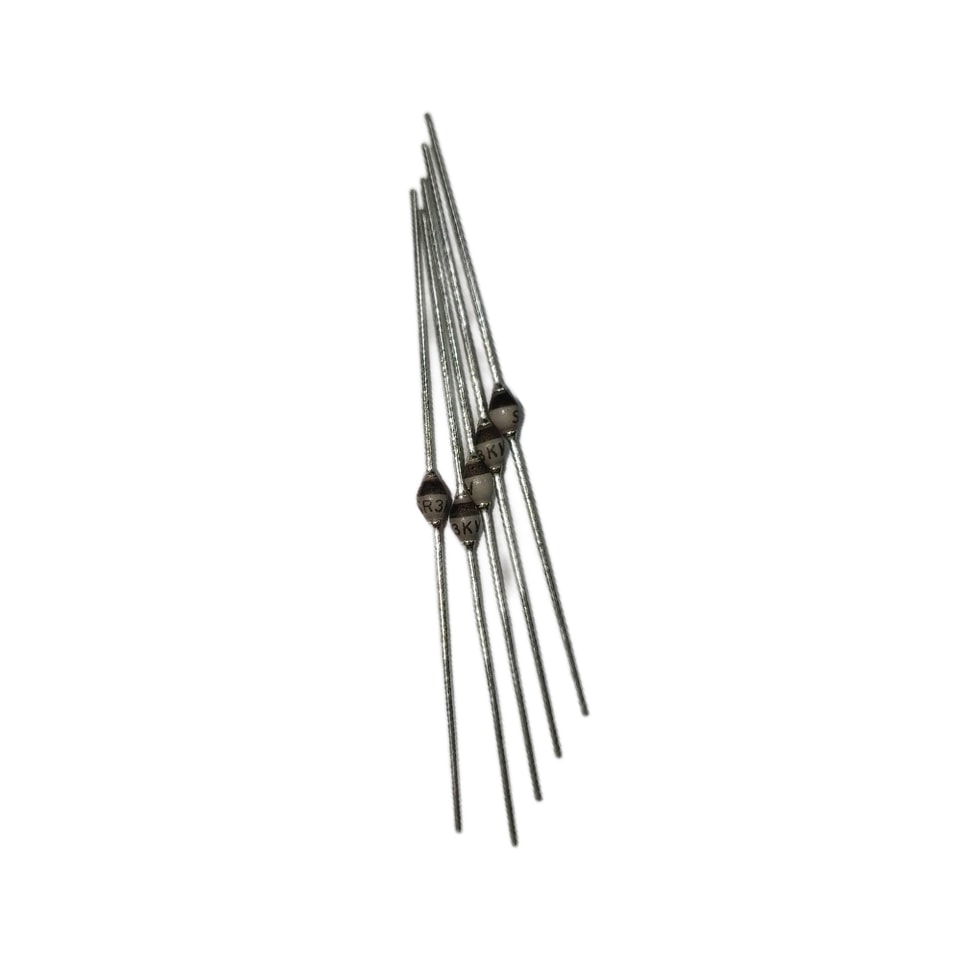

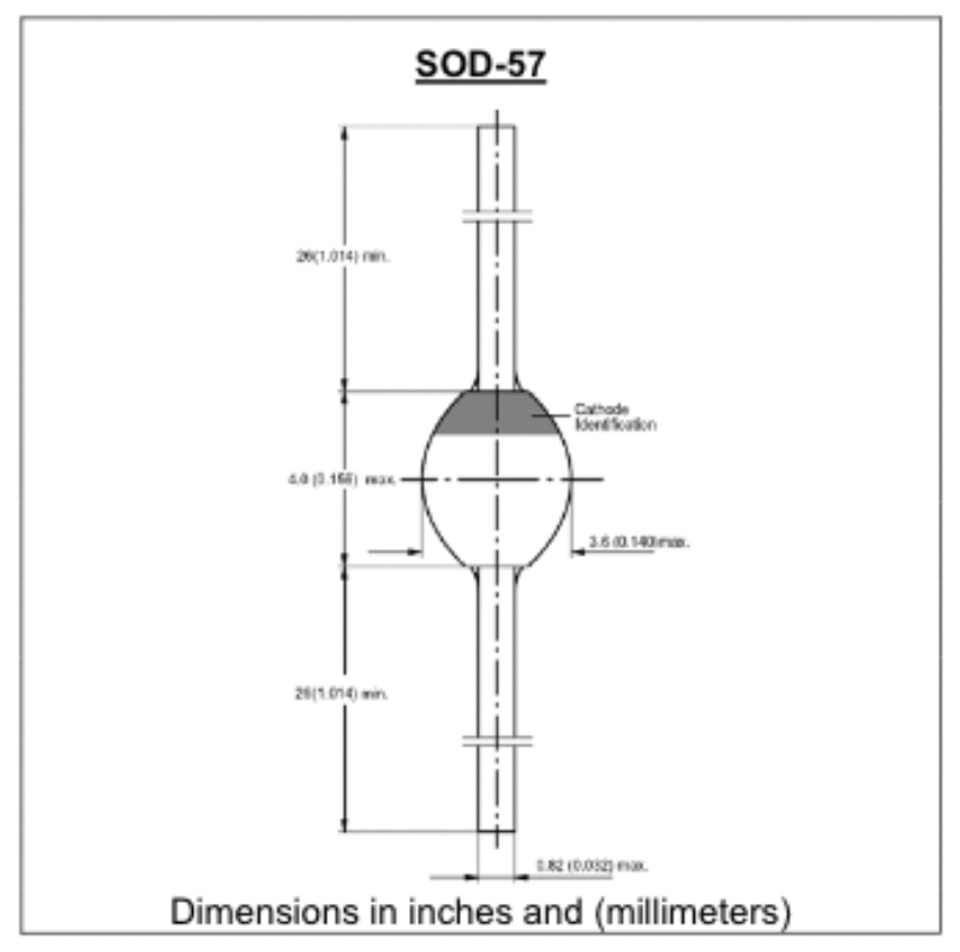

YZPST-SR3KV

МАКСИМАЛЬНЫЕ      ЗНАЧЕНИЯ      И      ЭЛЕКТРИЧЕСКИЕ      ХАРАКТЕРИСТИКИ

(однофазная, полуволновая, 60 Гц, резистивная или индуктивнаяная нагрузка при 25°C, если не указано иное указано )

Обозначение

SR3KV

ед.

Максимальное повторяющееся пиковое обратное напряжениеge

VRRM

3000

V

Максимальное среднеквадратичное напряжение

Vrms

2100

V

Максимальное постоянное запирающее напряжениеge

VDC

3000

V

Минимальное обратное пробивное напряжение    IR=100μA

V(BR)R

3100

V

Средний выпрямленный прямой ток при полусинусоидальнойволне

IFAV

0.25

A

Пиковый импульсный прямой ток 10 мс, полусинусоидальный синусоидальный импульс

IFSM

15

A

Максимальное прямое напряжение приt 0,25 А

VF

5.0

V

Неповторяющийся пиковое обратное лавинный энергия при IRR)=0,2 А

ER

5.0

Максимальный постоянный обратный токк

при номинальном постоянном запирающем напряжение

Tj=25℃ Tj=125℃

IR

10.0 100.0

мкА

Максимальное время обратного восстановления(Примечание 1)

Trr

250

нс

Типичное тепловое сопротивлениеление            (Примечание 2)

Rth(ja) Rth(jc)

45

25

℃/W

Типичная ёмкость p-n-перехода          (Примечание 3)

Cj

10.5

пФ

Температура перехода при хранении и эксплуатацииerature

Tstg,Tj

-55 до +175

℃

Примечание:

1. Условие обратного восстановления If=0.5A,Ir=1.0A,Irr =0.25A 2. Длина выводов I=10 мм, TL = постоянная

3. Измерено при 1,0 МГц и приложено Vr=4.0V

Мин

3000.00

Мин

Макс.

10

5

250

Макс.

Условия

IR

VRRM

IF

Условия

Bin1@

100 мкА

3000 V

0.25 A

If = 0,5 А,Ir =1.0A, I rr =0,25 А

Bin1@

Параметр

VRRM(В)

IR( μA)

VF(В)

TRR(нс)

Параметр

1

3889

0.198

2.281

115

2

3867

0.097

2.179

126

3

3866

0.316

2.172

120

4

3974

0.18

2.18

124

5

3883

0.202

2.21

123

6

3813

0.189

2.201

122

7

3747

0.164

2.252

112

8

3958

0.184

2.418

112

9

3851

0.111

2.137

125

10

3818

0.115

2.202

116

11

3991

0.125

2.231

122

12

3735

0.184

2.629

96

13

3913

1.104

2.239

118

14

3932

0.128

2.461

106

15

3899

0.11

2.203

122

Мин

3735

0.097

2.137

96

Макс.

3991

1.104

2.629

126

Средн.

3875.733

0.227133

2.26633

117.2667
