YZPST-DD171N18K
Особенности
· Теплопередача через алюминиевую оксидную керамическую изолированную металлическую пластину
· Прочные припоянные соединения для высокой надежности
Типичные применения
· Выпрямитель для приводов
· Выпрямители для UBS
· Зарядные устройства
Rectifier Diode Modules

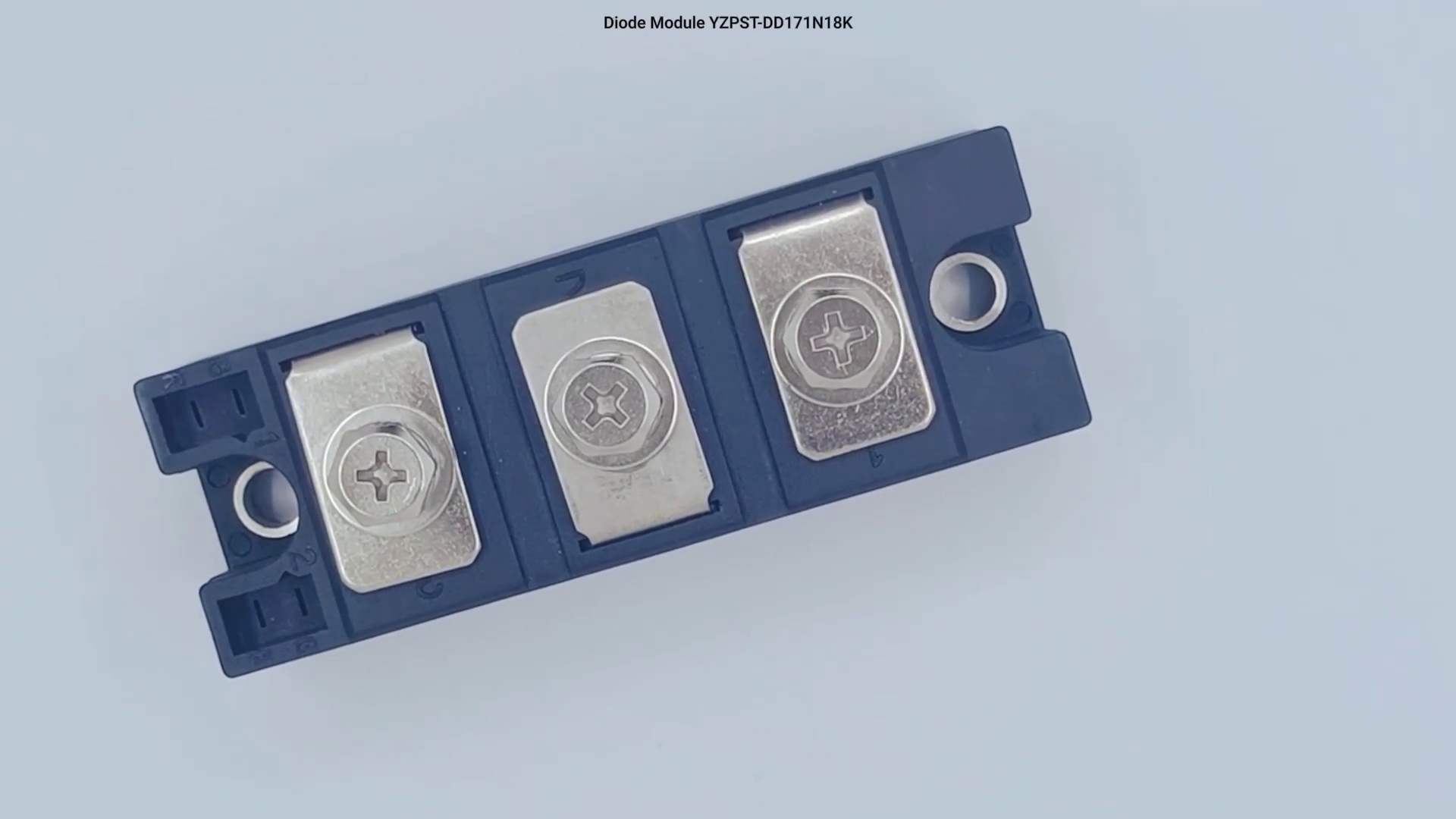

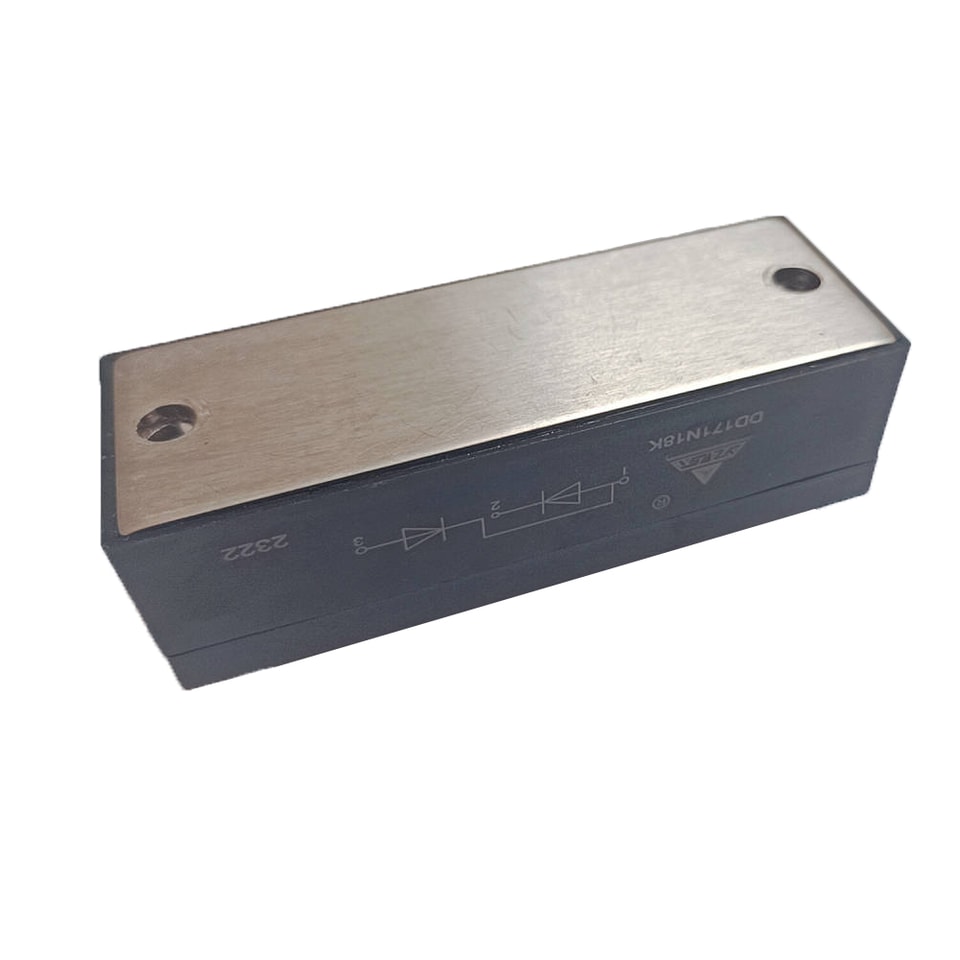

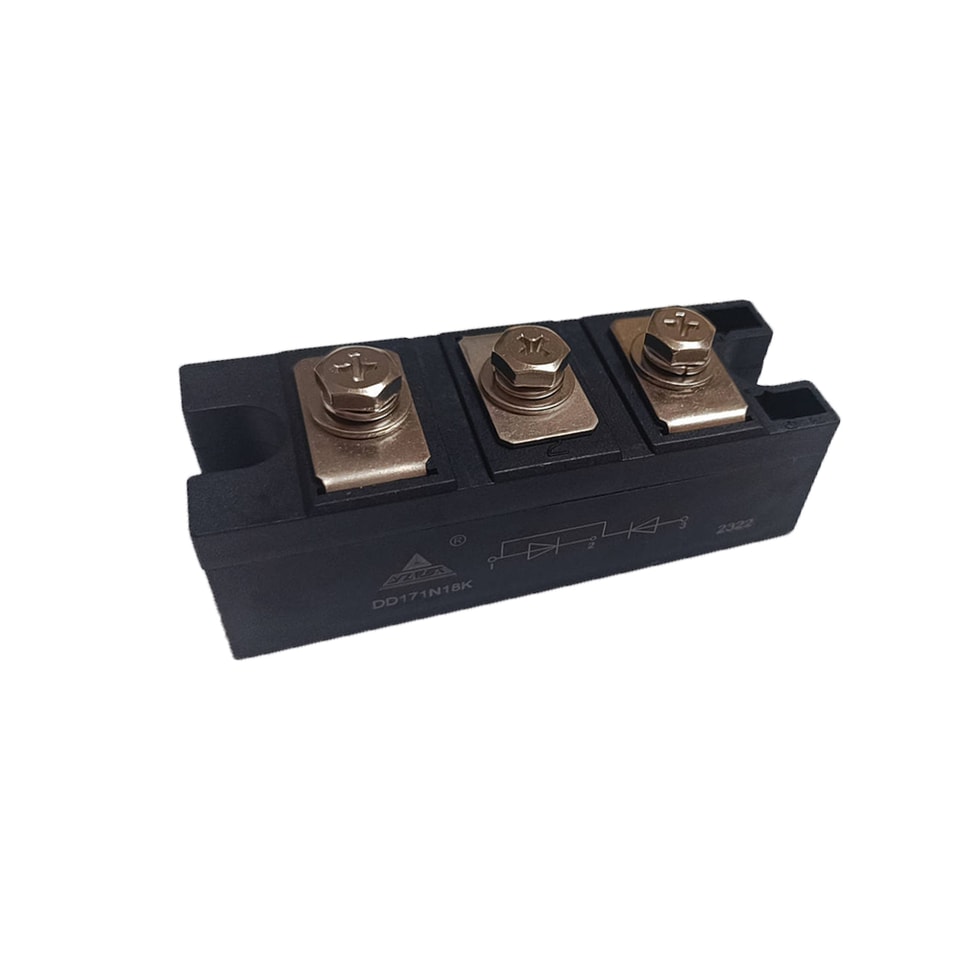

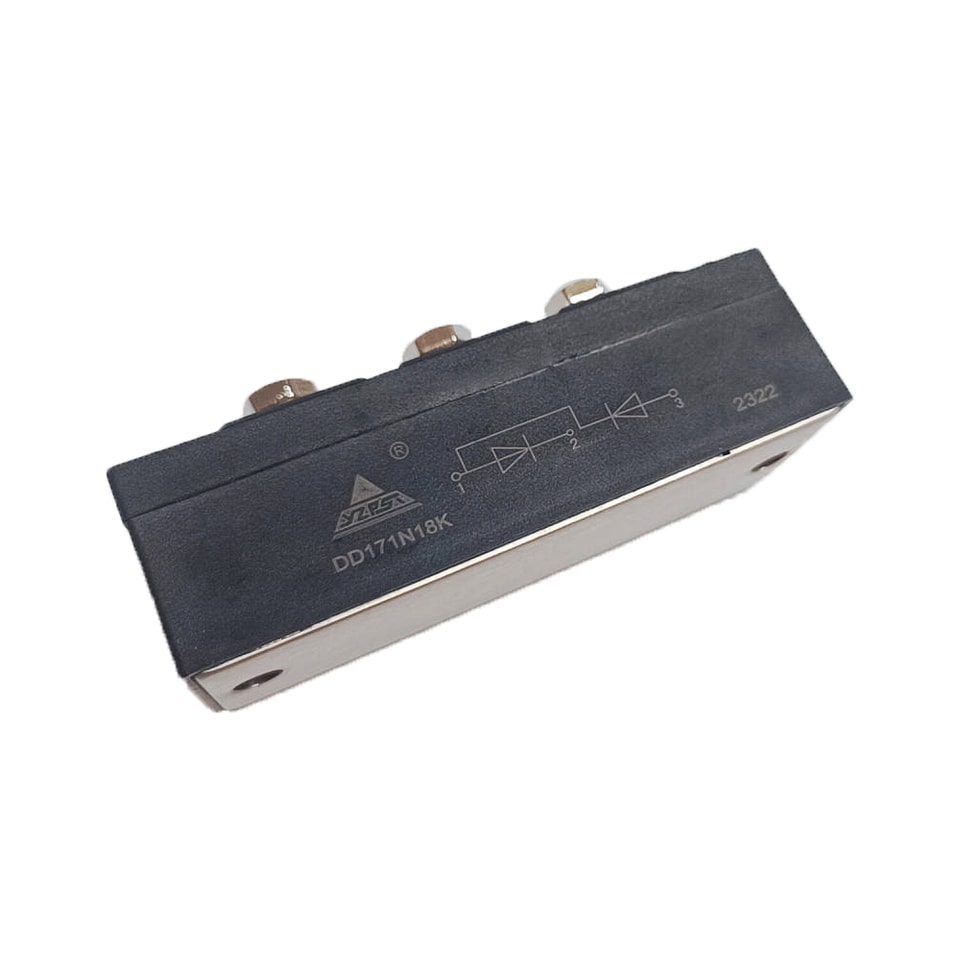

YZPST-DD171N18K
Features
· Heat Transfer Through Aluminium Oxide Ceramic Isolated Metal Baseplate
· Hard Soldered Joints For High Reliability
Typical Applications
· Rectifier for drives applications
· Rectifiers for UBS
· Battery chargers
BLOCKING
|
Symbol |
Condition |
Ratings |
Unit |
|
VRRM VRSM |
Tj= Tj Max. |
1800 1900 |
V |
|
IRRM |
AtVRRM ，Single phase ，half wave ，Tj= Tj Max. |
20 |
mA |
|
VINS |
50Hz, 1S/1min |
3000/2500 |
V |
CONDUCTING
|
Symbol |
Condition |
Ratings |
Unit |
|
IF(AV)M |
TC=100°C; 180° sine |
171 |
A |
|
IF(RMS)M |
TC=100°C; 180° sine |
270 |
A |
|
IFSM |
Tj= Tj Max.; t = 10 ms (50 Hz); sine |
5600 |
A |
|
I2t |
Tj= Tj Max.; t = 10 ms (50 Hz); sine |
157 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.75 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.8 |
mΩ |
|
VFM |
On-State Current 500A ，Tj= Tj Max. |
1.26 |
V |
Electrical Characteristics
| Symbol | Condition | Ratings | Unit |
| Rth(j-c) | Per Module | 0.13 | °C /W |
| Rth(c-h) | Per Module | 0.03 | °C /W |
| Tj | -40 ~ + 150 | °C | |
| Tstg | -40 ~ + 150 | °C | |
| M | mounting torque | 6 | Nm |
| terminal torque | 6 | Nm | |
| W | 310 | g |

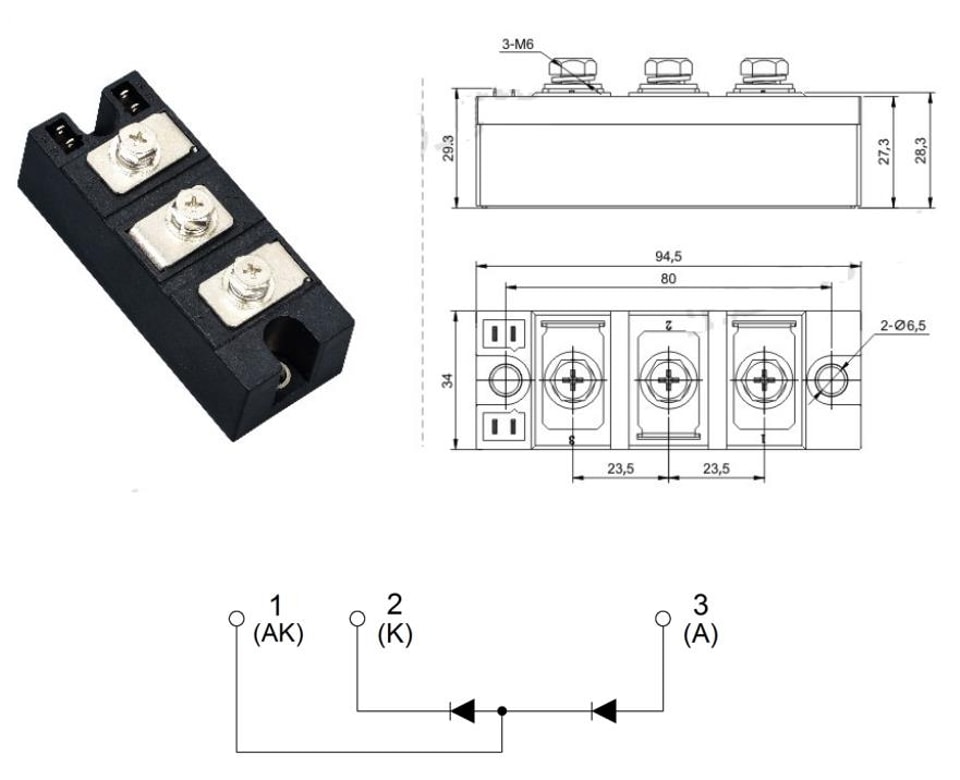

Outline Drawing
