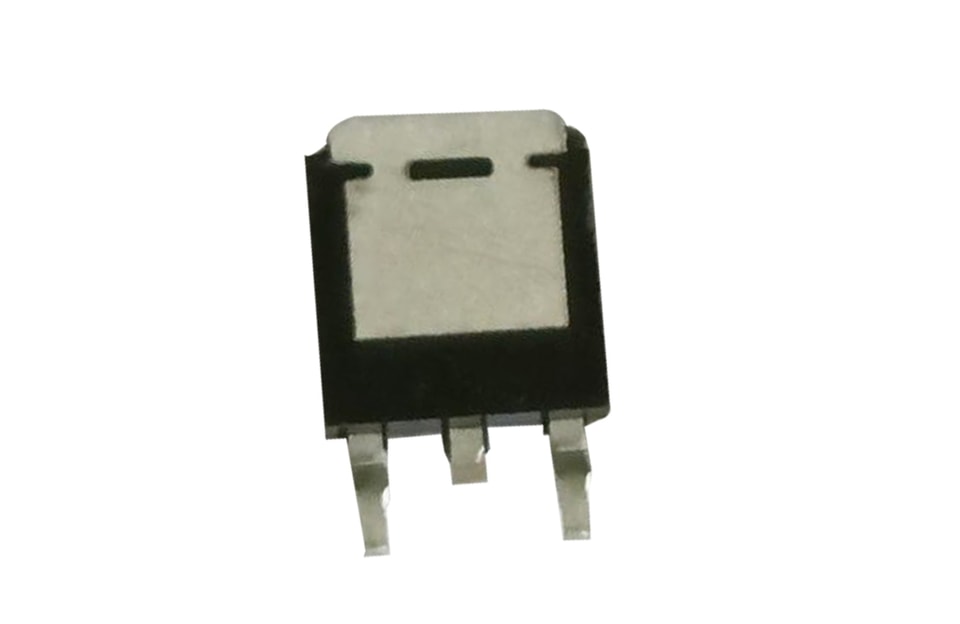

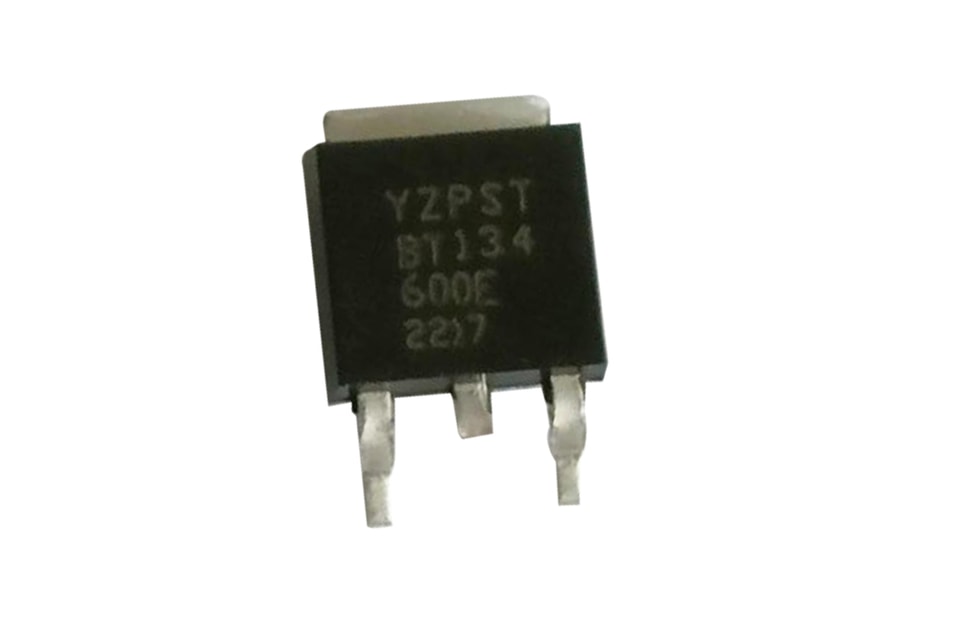

YZPST-BT134-600E
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия YZPST-BT134 триаков на 2 А
ОПИСАНИЕ:
Серия триаков BT134 подходит для всех типов систем управления и применяется в таких областях, как управление двигателями, промышленное и бытовое освещение, нагрев и статическое переключение, регуляторы скорости двигателей и т. д.
Доступны варианты с различной чувствительностью к току управляющего электрода, что позволяет оптимизировать характеристики при непосредственном управлении от микроконтроллеров. Одобрено UL.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(СКЗ) | 2 | A |
VDRMVRRM | 600 | V |
VTM | 1.55 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Параметр | Обозначение | Значение | Ед. изм. |
| Диапазон температуры перехода при хранении | Tstg | -40 ~150 | ℃ |
| Диапазон рабочей температуры p-n-перехода | Tj | -40~125 | ℃ |
| Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 600 | V |
| Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 600 | V |
| Действующее значение тока в открытом состоянии (T =105℃) | IT(СКЗ) | 2 | A |
| Неповторяющийся пиковый импульсный ток в открытом состоянии (полный цикл, F=50 Гц) | ITSM | 20 | A |
| I2t-значение для плавления (tp=10 мс) | I2t | 5.1 | A2S |
| Критическая скорость нарастания тока в открытом состоянии | dI/dt | 50 | А/мкс |
| (I =2×IGT) | |||
| Пиковый ток затвора | IGM | 1 | A |
| Среднее рассеяние мощности затвора | PG(AV) | 0.1 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃если не указано иное)

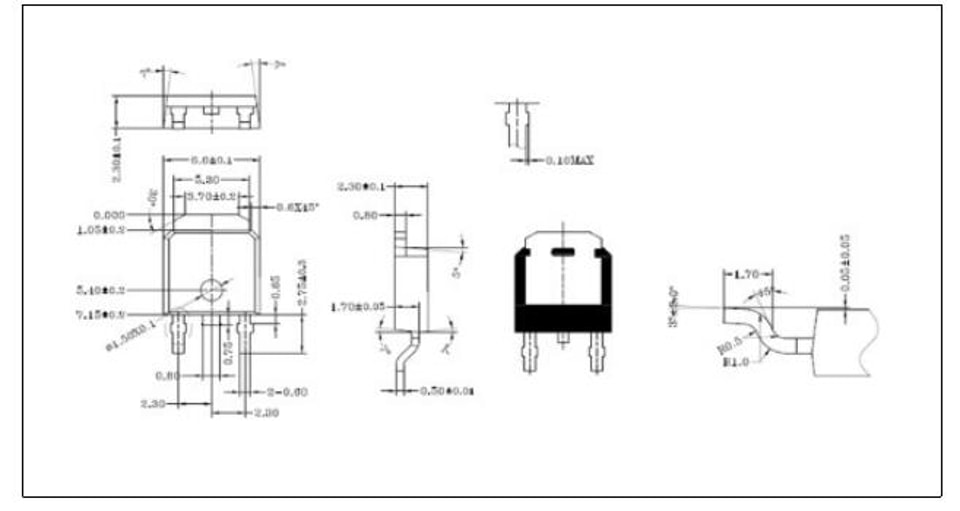

Механические данные корпуса TO-252
