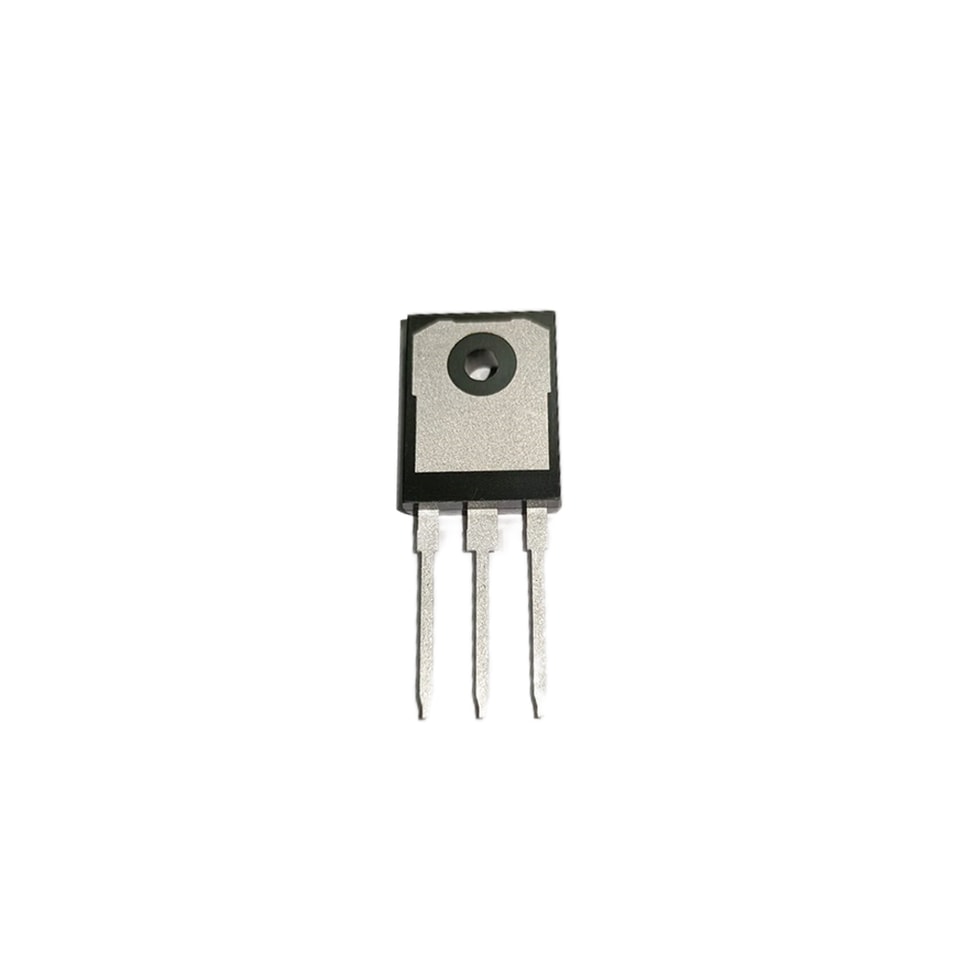

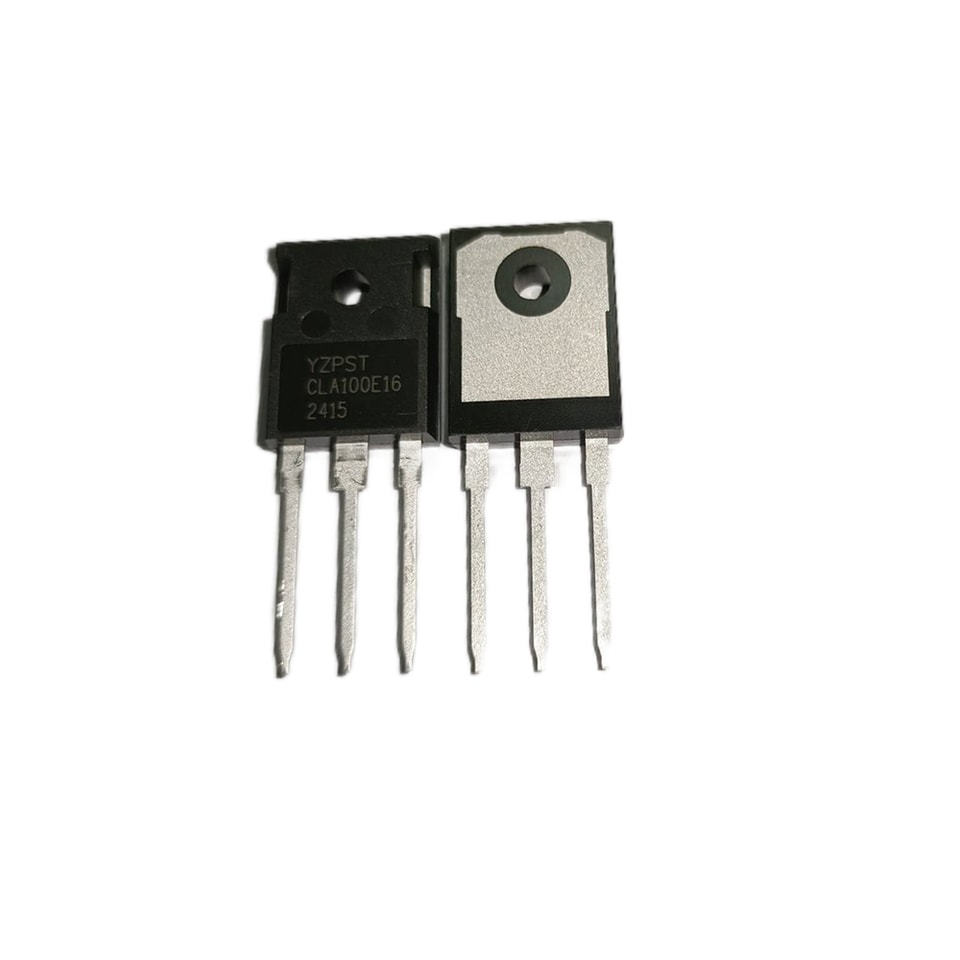

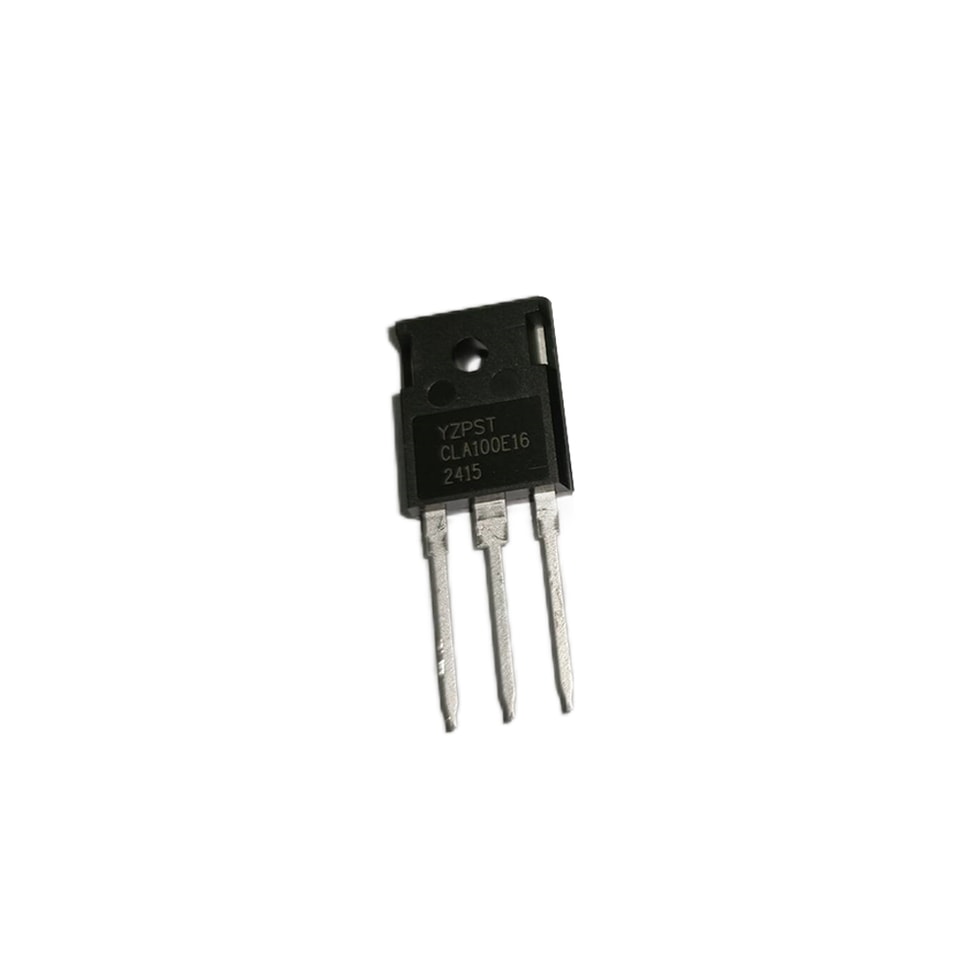

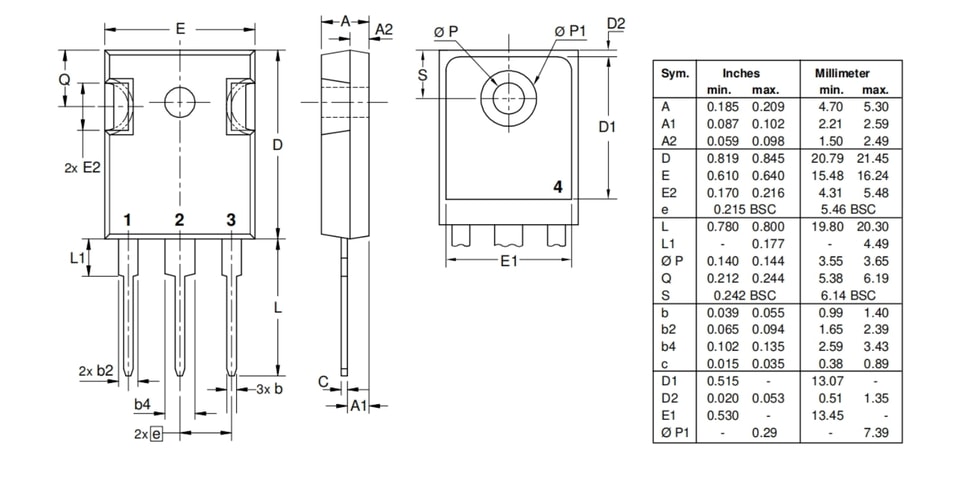

YZPST-CLA100E16

ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ

Параметр

Обозначение

Значение

Ед. изм.

хранения переход  температуры диапазон

Tstg

-40 ~ 150

℃

Рабочий переход температуры диапазон

Tj

-40~ 125

℃

Повторяющееся пиковое напряжение в закрытом состоянии(T =25℃)

VDRM

1200/1600

V

Повторяющееся пиковое обратное напряжение (T =25℃)

VRRM

1200/1600

V

Пиковое повторяющееся импульсное напряжение в закрытом состоянииage

VDSM

VDRM +100

V

Не повторяющееся пиковое обратное напряжение

VRSM

VRRM +100

V

Действующее значение тока в открытом состоянии (T = 100℃)

IT(RMS)

160

A

Неповторяющийся импульсный пиковый ток во включенном состоянии

ITSM

1150

A

Средний ток в открытом состоянии (180° угол проводимости)

IT(AV)

100

A

I2t-значение для плавкой вставки (tp= 10 мс)

I2t

6600

A2 S

Критическая скорость для нарастания для on-состояние ток

t(I =2×IGT, tr ≤ 100 нс)

di/dt

150

А/мкс

Пиковая мощность затвора ток коллектора

IGM

5

A

Среднее рассеяние мощности затвора

PG(AV)

1

W

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)

Обозначение

Условия испытаний

Значение

Ед. изм.

IGT

V = 12V R = 140Ом

МАКС.

40

mA

VGT

МАКС.

1.5

V

VGD

VD=VDRM Tj=125℃ R=1KΩ

МИН.

0.2

V

IL

IG= 1.2IGT  Tj=25℃

МАКС.

250

мА

IВ

VD=12V Tj=25℃

МАКС.

200

мА

dV/dt

VD=2/3VDRM Управляющий электрод Открыт  Tj=125℃

МИН.

1000

В/мкс
