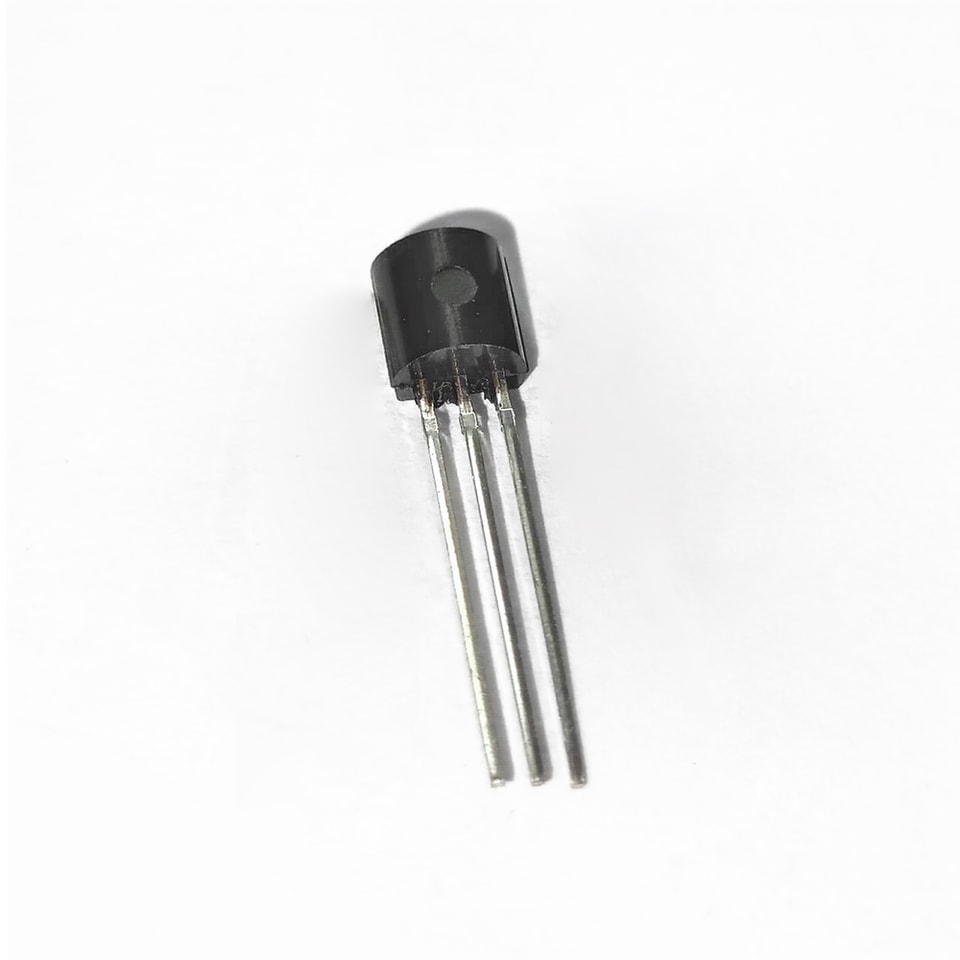

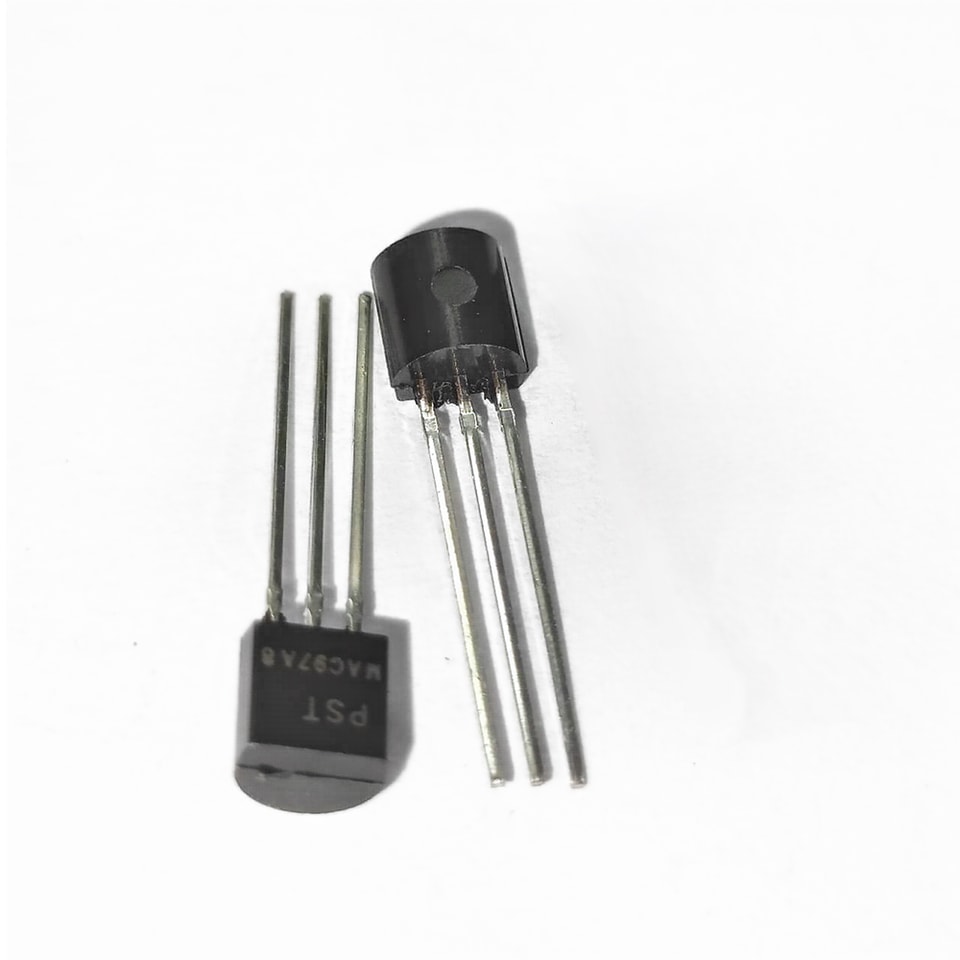

YZPST-MAC97A8
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N:YZPST-MAC97A6 97A8 симисторы
Особенности
Симисторные приборы из кремния с чувствительным управлением
Изолированный p-тип с диффузионным переходом
Меза-технология со стеклопассивированием
Тыльная сторона с многослойным металлированием
Типичное применение
Контроллер нагрева; Контроллер диммирования
Управление лампой; Бытовая техника

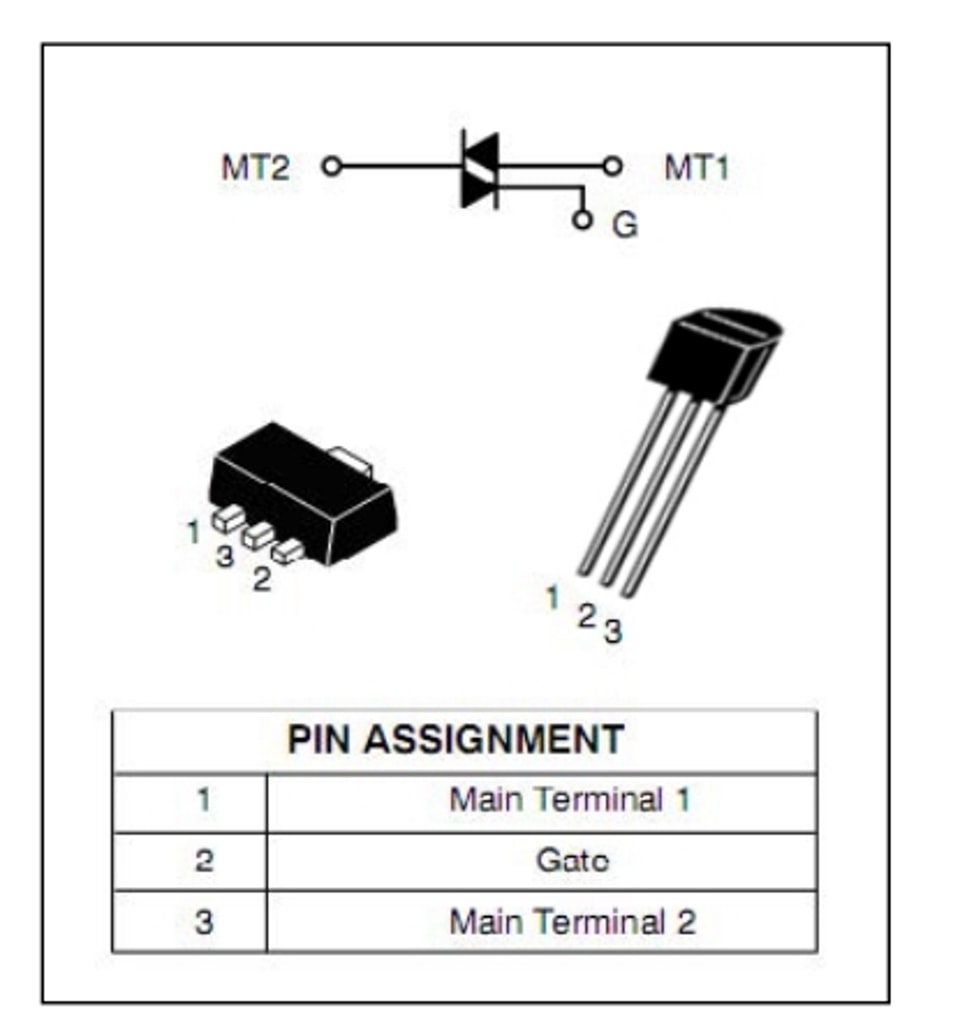

Корпус
TO-92 SOT-89
Основные характеристики (Tj=25℃）
| Тип | Содержание | Значение | Ед. изм. | |
| IT(RMS) | Номинальное действующее значение в открытом состоянии Ток | 0.8 | A | |
| В закрытом состоянии/в обратном направлении повторяющееся пиковое напряжение | MAC97A6 | 400 | V | |
| VDRM/VRRM | ||||
| MAC97A8 | 600 | V | ||
| ITSM | Нерепетитивное открытое состояние импульса ток коллектора | 8 | A | |
Предельные характеристики
| Тип | Параметры и условия | значение | ед. | |
| IT(RMS) | Номинальный действующий ток в открытом состоянии Tвывод ≤50℃ | 0.8 | A | |
| Повторяющееся пиковое напряжение в закрытом состоянии | 400 | V | ||
| напряжение Tj=25℃ | MAC97A6 | |||
| VDRM/VRRM | Повторяющийся пиковый обратный | 600 | V | |
| напряжение Tj=25℃ | MAC97A8 | |||
| ITSM | Неповторяющийся в открытом состоянии импульса ток коллектора синус 50 Гц,один цикл TC=25℃ | 9 | A | |
| I2t | Предохранитель ток коллектора (tp=10мс) | 0.45 | A2S | |
| IGM | Пиковый ток затвора | 1 | A | |
| PGM | Пиковая мощность затвора | 1 | W | |
PG(AV) |
Средняя мощность затвора |
0.1 |
W |
di/dt |
Критическая скорость нарастания напряжения в открытом состоянии (ITM=1 A,,IG=0.2A, d IG /dt=0.2A/μS , Tj=110℃ ) |
20 |
А/мкс |
Tstg Tj | Температура хранения Температура перехода | -40--+150 -40--+110 |
℃ |

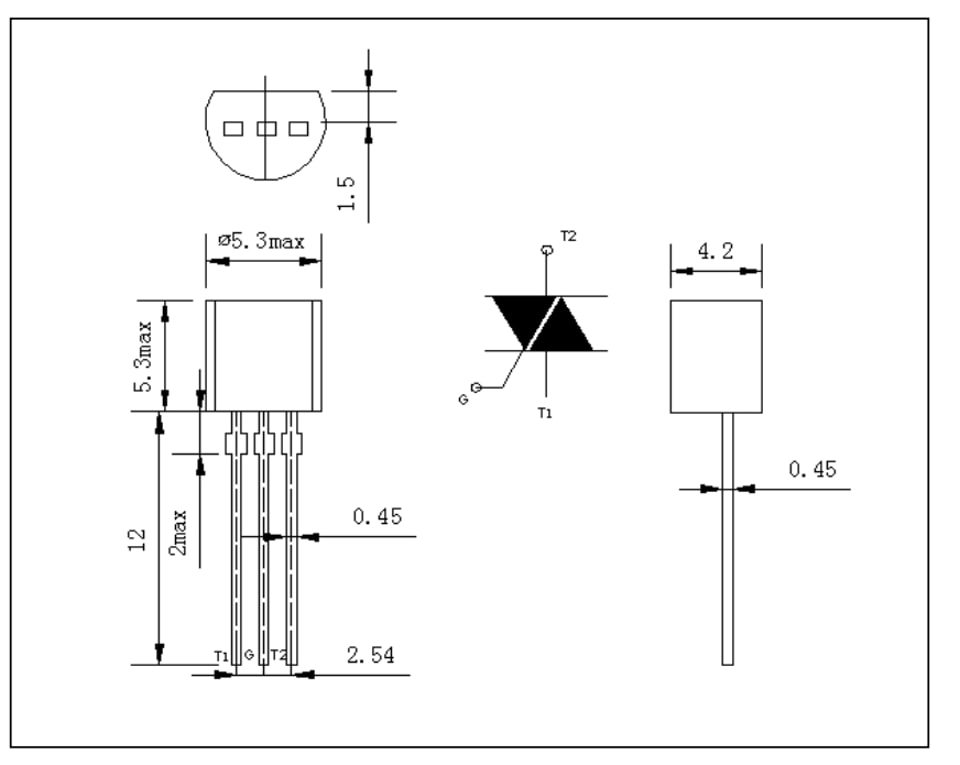

Чертёж корпуса TO-92：
