YZPST-230B170F62
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

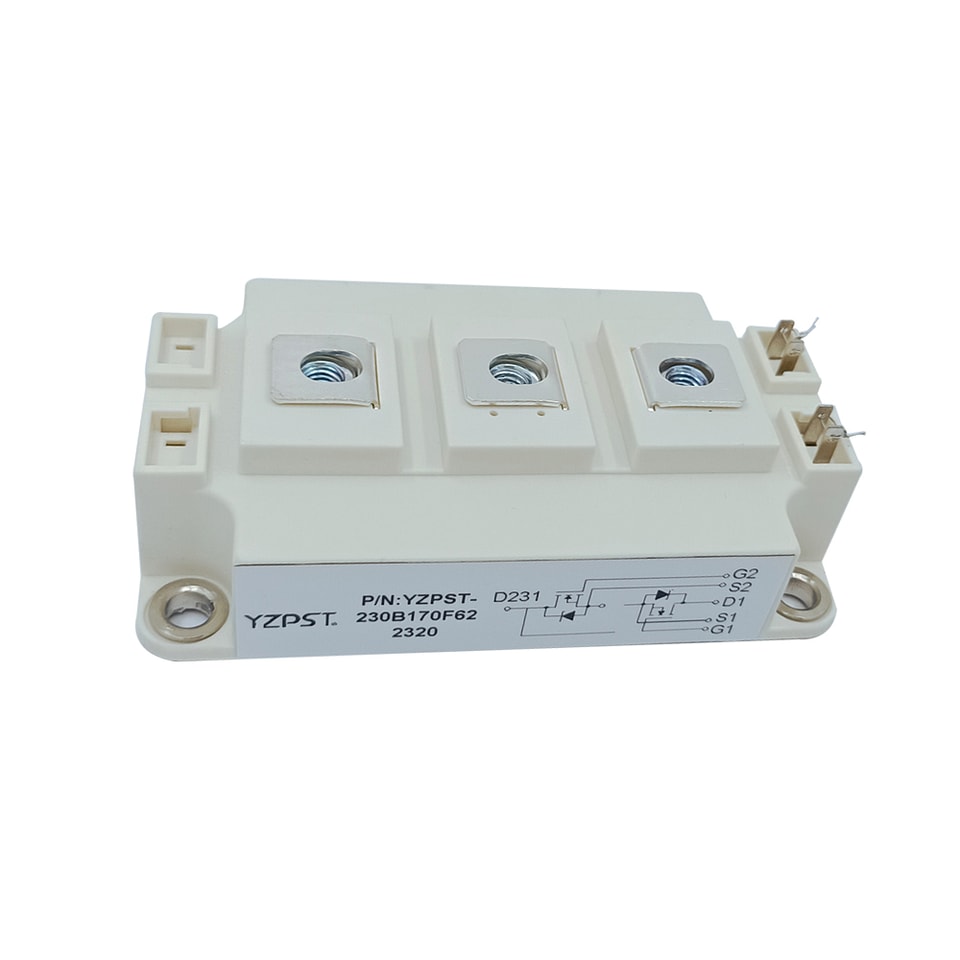

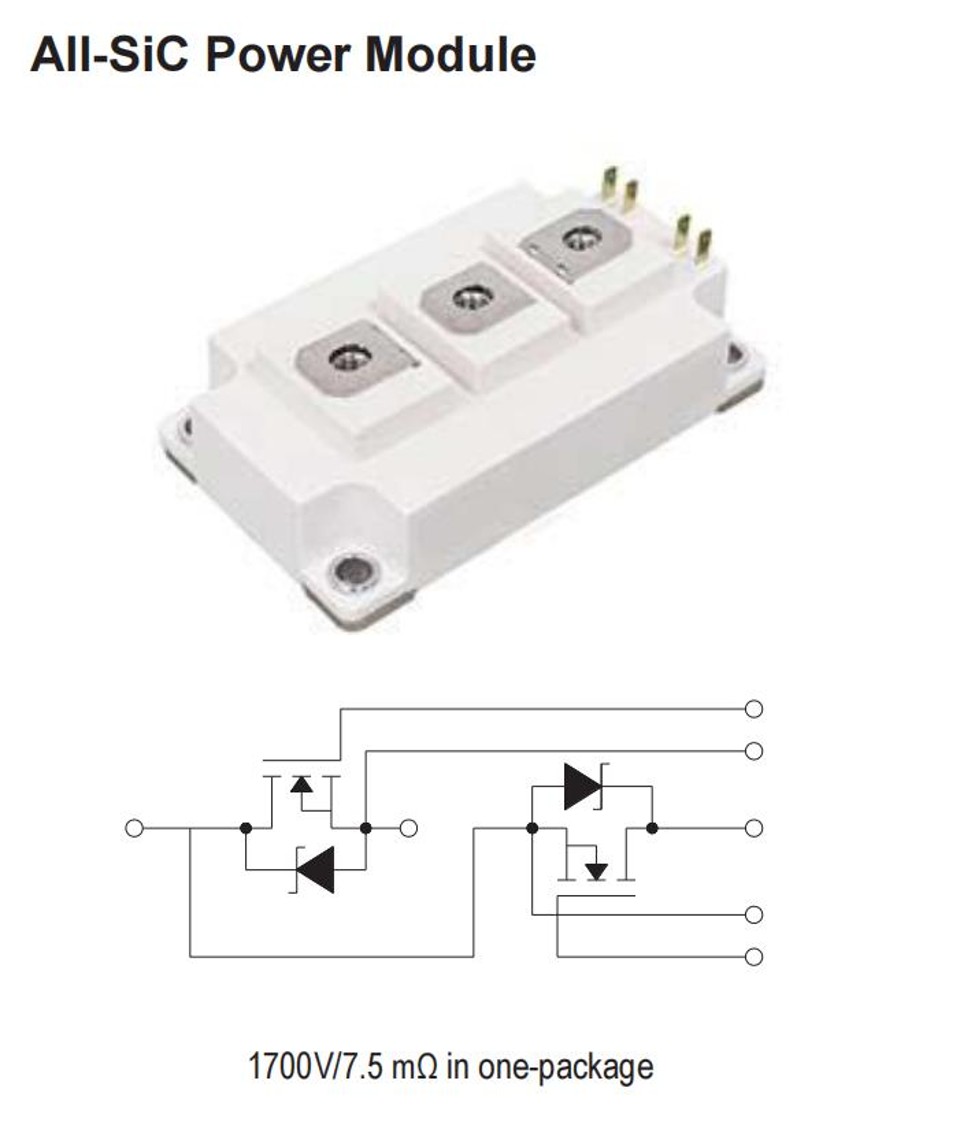

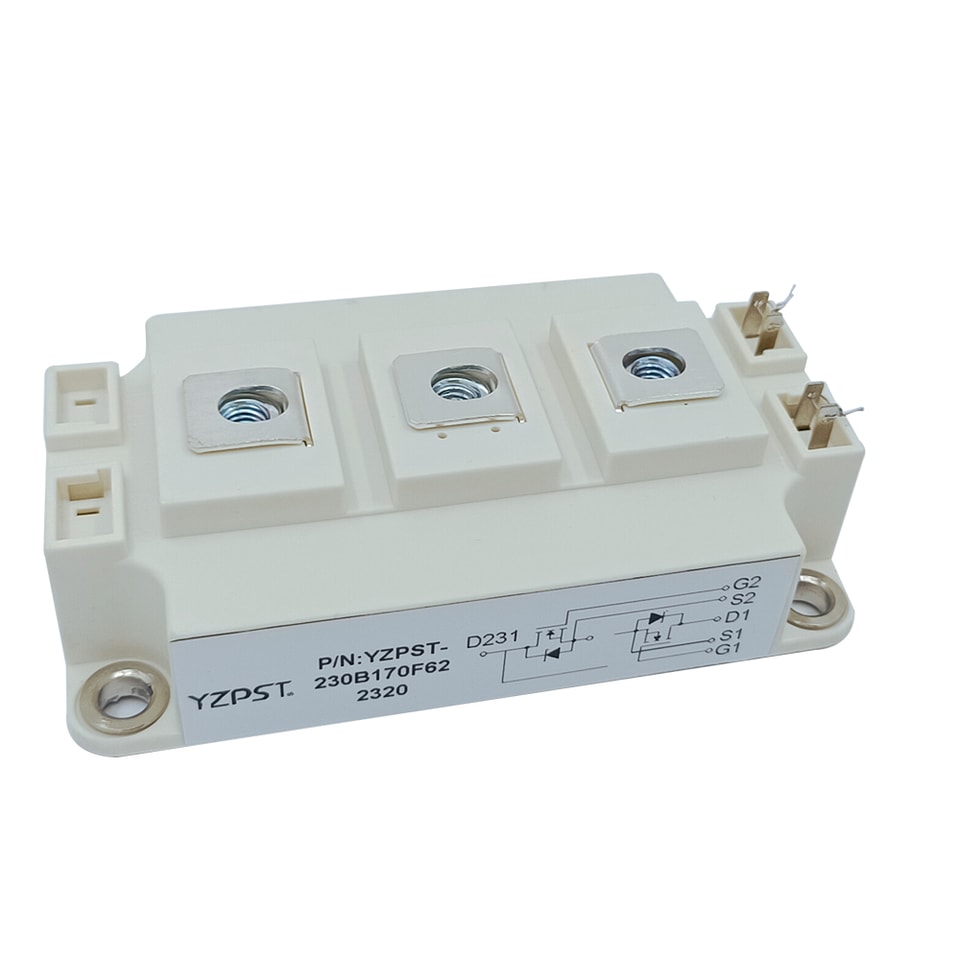

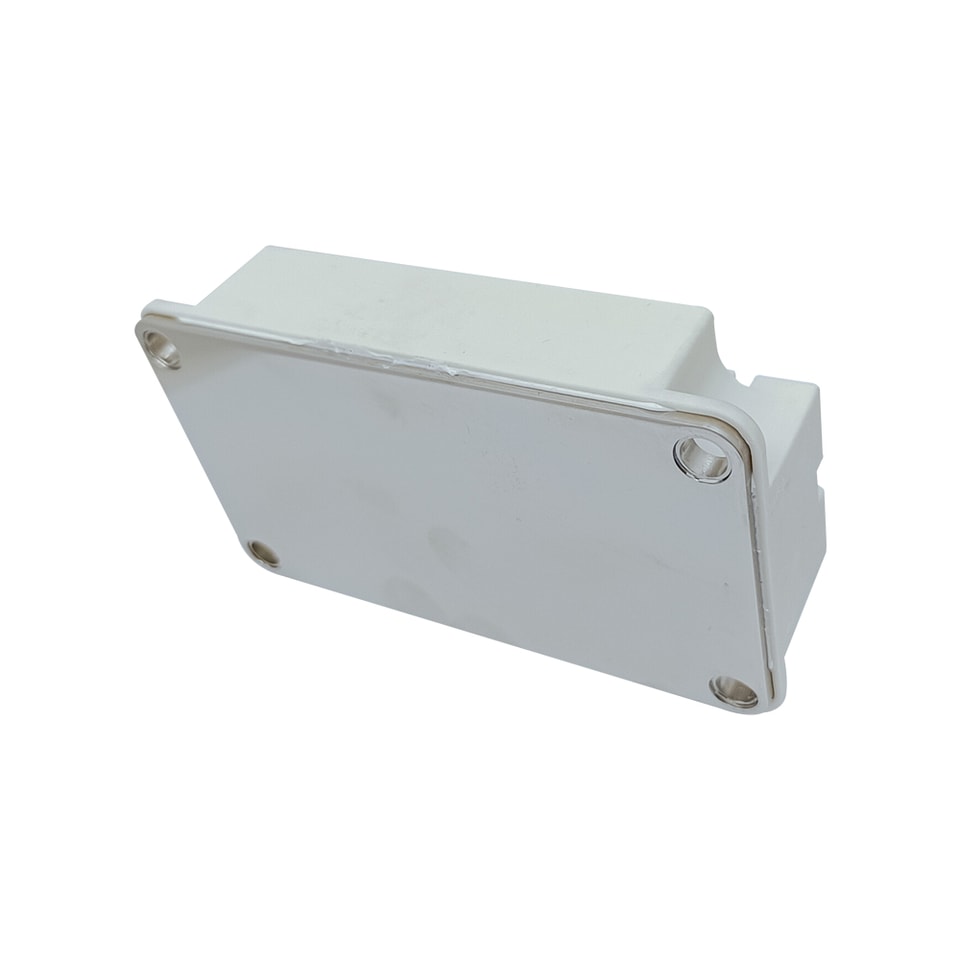

Полностью SiC силовой модуль P/N:YZPST-230B170F62
VDS=1700V RDS(on)=7.5mΩ
Области применения
Индукционный нагрев
Солнечные и ветровые инверторы
Преобразователи DC/AC
Особенности
Сверхнизкие потери
Работа на высокой частоте
Нулевой обратный ток восстановления диода
Нулевой хвостовой ток выключения MOSFET
Нормально выключенное, отказобезопасное устройство
Легкость параллельного включения
Предельные абсолютные значения (TC =25℃ если не указано иное)
| Параметр | ||||
| Обозначение | Условия | Значение | Ед. изм. | |
| Напряжение сток-исток | VDSmax | 1700 | V | |
| VGS=20V, Tc=25℃ | 230 | |||
| Непрерывный ток коллектора | ID | VGS=20V, Tc=100℃ | 200 | A |
| Напряжение затвор-исток | VGSmax | Предельно допустимые значения | -10V/+25V | V |
| Напряжение затвор-исток | VGSop | Рекомендуемые рабочие значения | -5V/+20V | V |
| Температура перехода и хранения при работе | TJ TSTG | -40~+155 | ℃ |
Электрические характеристики (TC=25℃ если не указано иное)
| Параметр | Значение | Ед. изм. | ||||
| Обозначение | Условия | Мин. | Тип. | Макс. | ||
| Пороговое напряжение затвора | VGSth | ID =108mA | 2 | 2.6 | 4 | V |
| Ток стока при нулевом напряжении на затворе | IDSS | VDS=1700V,VGS=0V | 6 | 600 | мкА | |
| Ток утечки затвор–исток | IGSS | VGS=20 V | 1500 | нА | ||
| VGS=20V, IDS=230A | 7.5 | 11.7 | ma | |||
| Сопротивление в открытом состоянии | RDS(on) | VGS=20V, IDS=230A,Tvj=150℃ | 15 | ma | ||
| Входная ёмкость | Ciss | 21.3 | нФ | |||
| Выходная емкость | Coss | VGS=0V,VDS=1000V, VAC=25mV f=1MHz | 0.99 | нФ | ||
| Обратная проходная ёмкость | Crss | 0.04 | нФ | |||
| Заряд затвор-исток | QGS | 324 | нКл | |||
| Заряд затвор-сток | QGD | VDS=1200V,VGS = +20V/-5V | 150 | нКл | ||
| Полный заряд затвора | QG | ID =300 A | 1158 | нКл | ||
| Время задержки включения | td(on) | 27 | нс | |||
| ID=180A | ||||||
| Время нарастания | tr | VDS =1200V | 32 | нс | ||
| Время задержки выключения | td(off) | VGS = +20V/-5V | 36 | нс | ||
| Время спада | tf | RG= 2.5a | 10 | нс | ||
| Потери энергии при включении | ID=180A | |||||
| Eon | VDS =1200V | 1.2 | мДж | |||
| VGS = +20V/-5V | ||||||
| RG= 2.5a | ||||||
| Потери энергии при выключении | Eoff | L=200uH | 2 | мДж | ||
| IF=300A | 1.6 | 1.9 | V | |||
| Прямое падение напряжения на диоде | VSD | IF=300A,Tvj=150℃ | 2.2 | 2.8 | V | |
Характеристики модуляcs (TC=25℃ если не указано иное)
| Параметр | Значение | |||||
| Обозначение | Условия | Мин. | Тип. | Макс. | Ед. изм. | |
| Напряжение изоляции корпуса | Visol | t=1min,f=50Hz | 2500 | V | ||
| Максимальная температура перехода | Tjmax | 175 | ℃ | |||
| Температура перехода при эксплуатации | Tvj op | -40 | 150 | ℃ | ||
| Температура хранения | Tstg | -40 | 125 | ℃ | ||
| Крутящий момент клемм модуля | Mt | Рекомендуемый (M6) | 3 | 6 | ||
| Крутящий момент крепления модуля к радиатору | Ms | Рекомендуемый (M6) | 3 | 6 | Н·м | |
| Масса модуля | G | 300 | g | |||

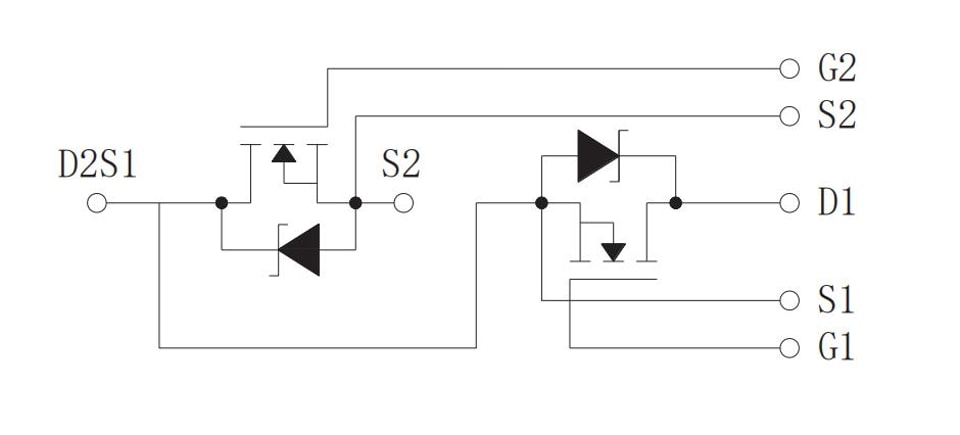

Схема Диаграмма

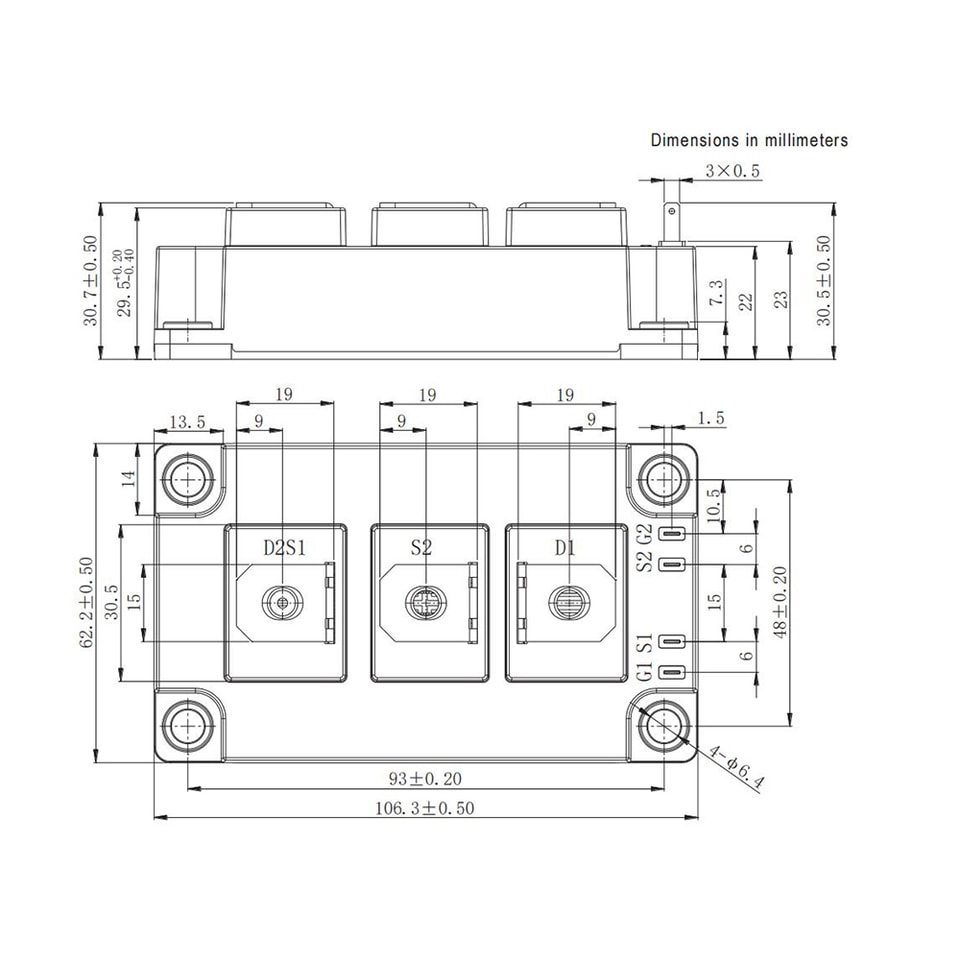

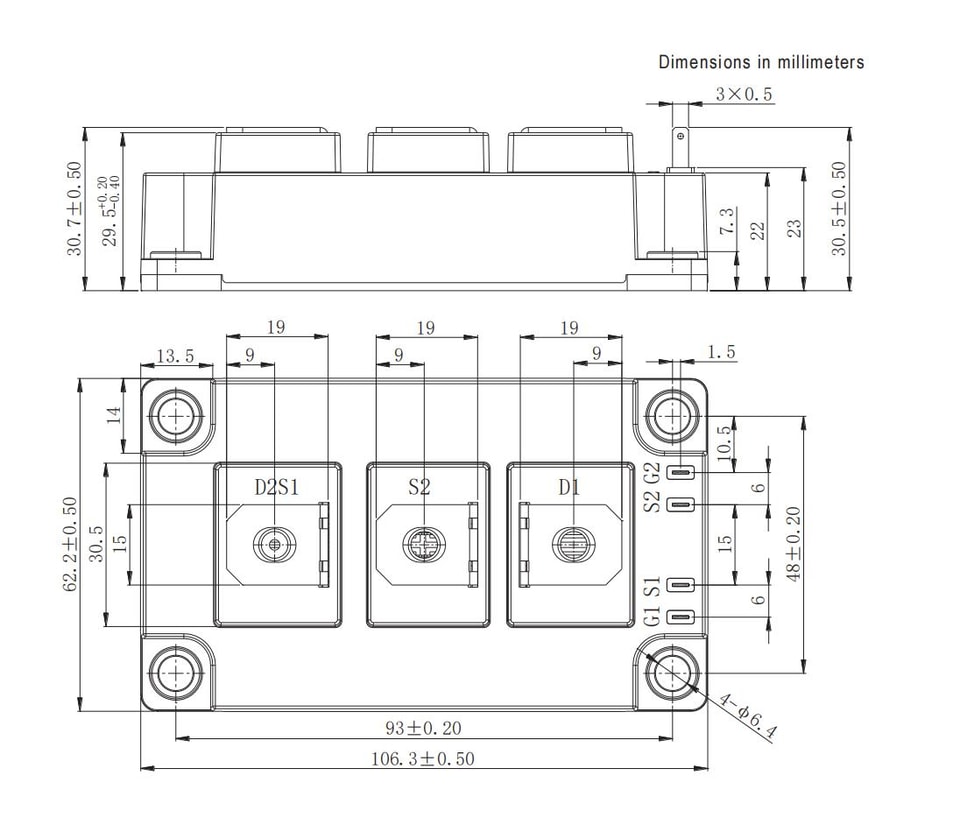

Габаритные размеры корпуса
