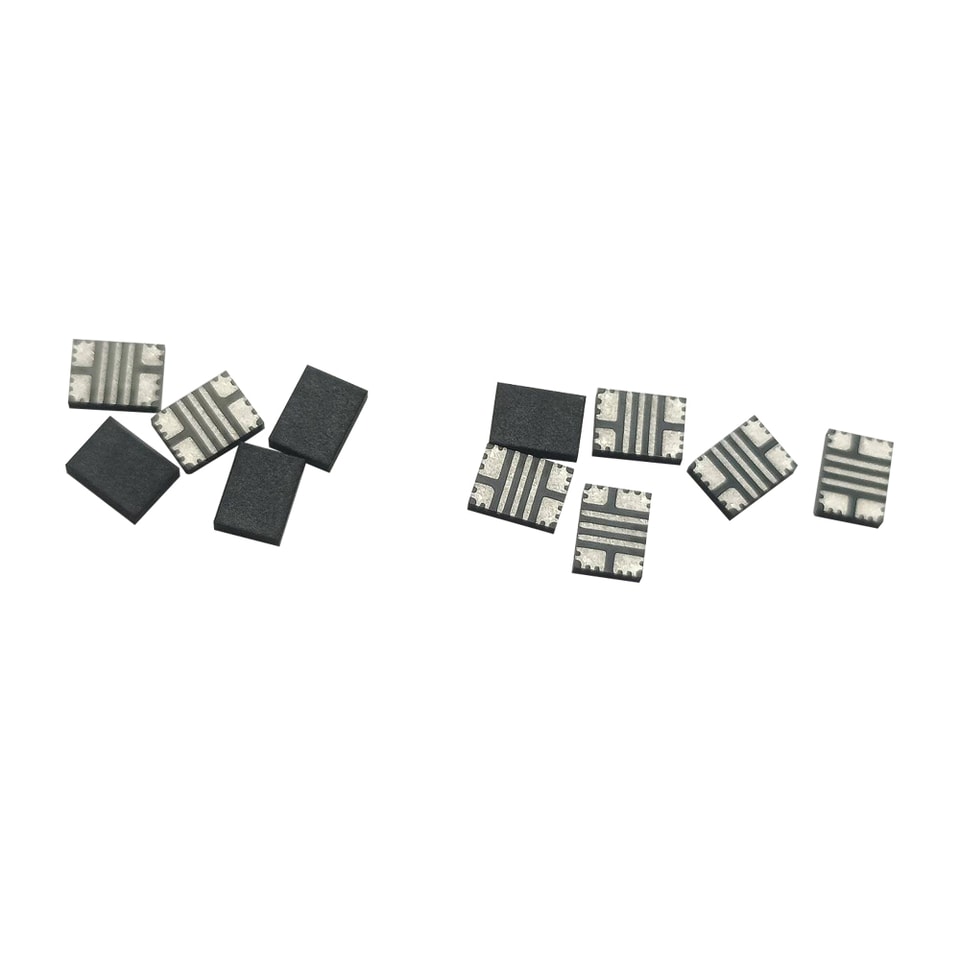

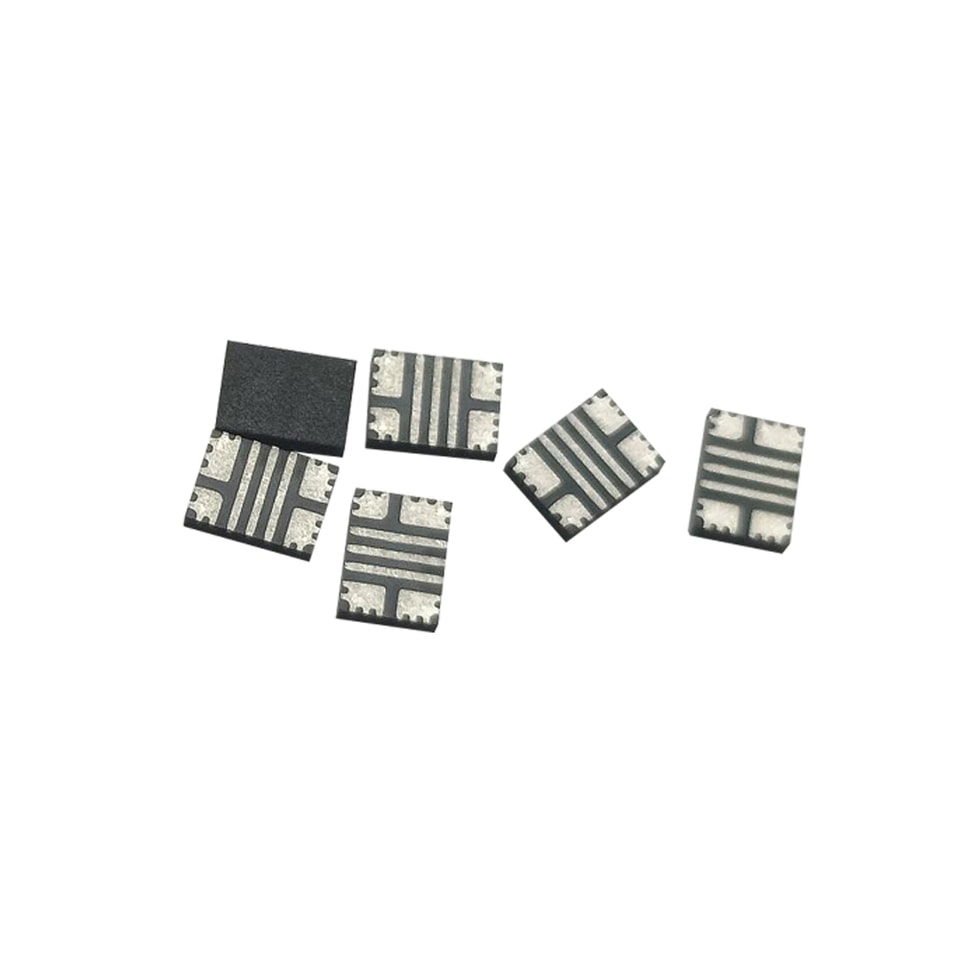

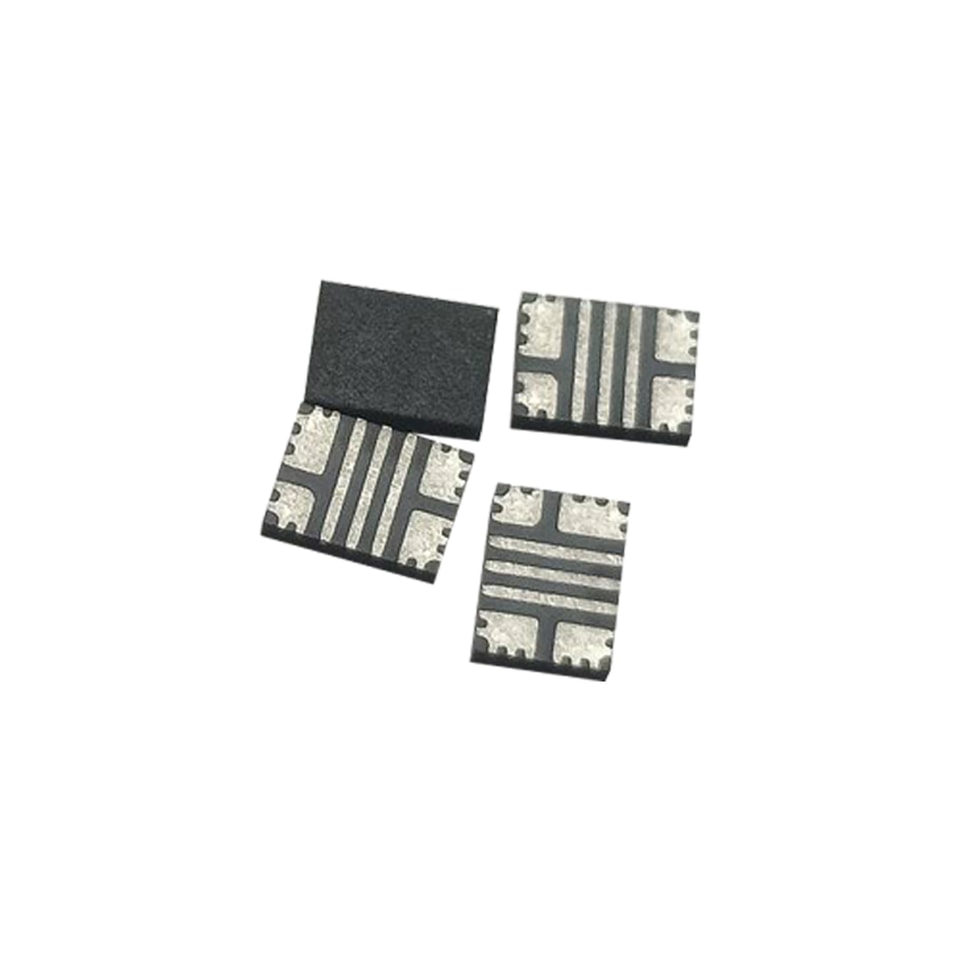

YZPST-RGN040C024
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Вывод информация
Вывод | Обозначение выводов | Функции выводов |
1, 2, 24, 25 | Управляющий электрод | Вывод драйвера |
3–7, 9, 11–20, 22 | Источник | Источник |
8, 10, 21, 23 | ток стока | Силовой сток |
Основные рабочие параметры при TДж = 25 °C
Параметр | Значение | Ед. изм. |
VDS,max | 40 | V |
RDS(on),max при VGS = 5 В | 4.3 | мОм |
QG, тип. при VDS = 20 В | 6.2 | нКл |
IDS, импульсный | 160 | A |
QOSS при VDS = 20 В | 14 | нКл |
Максимальные предельные значения при TJ = 25 °C, если не указано иное.
ОБОЗНАЧЕНИЕ | ПАРАМЕТР | МАКС | ЕД. |
VDS | Напряжение сток-исток (непрерывное) | 40 | V |
ID | Непрерывный ток | 24 | A |
Импульсный режим (25 °C, TPulse = 300 мкс) | 160 | A | |
VGS | Напряжение затвор-исток | 6 | V |
Напряжение затвор-исток | -4 | V | |
Ptot | Рассеиваемая мощность (Tc, нижняя сторона = 25 °C) | 43 | W |
TJ | Рабочая температура | -40 до 150 | ˚C |
TSTG | Температура хранения | -40 до 150 | ˚C |
Тепловые характеристики
ОБОЗНАЧЕНИЕ | ПАРАМЕТР | ТИП. | ЕД. | Примечание/условие испытания |
RθJC_top | Тепловое сопротивление переход-корпус (верхняя сторона) | 26.2 | °C/Вт |
|
RθJC_bot | Тепловое сопротивление переход-корпус (нижняя сторона) | 2.9 | °C/Вт |
|
RθJA | Тепловое сопротивление, переход-окружающая среда 1 | 45.9 | °C/Вт |
|
Tsold | Максимальная температура пайки оплавлением | 260 | °C | MSL3 |
Электрические характеристики при TJ = 25 °C, если не указано иное
ОБОЗНАЧЕНИЕ | ПАРАМЕТР | МИН | ТИП. | МАКС | ЕД. | УСЛОВИЯ ИСПЫТАНИЙ |
BVDSS | Напряжение сток-исток | 40 |
|
| V | VGS = 0 В, ID = 500 мкА |
IDSS | Ток утечки сток-исток |
|
| 100 | µA | VGS = 0 В, VDS = 32 В |
IGSS | Прямой ток утечки затвор–исток |
| 3 | 80 | µA | VGS = 5 В |
Прямой ток утечки затвор–исток |
| 50 | 500 | µA | VGS = 5 В, Tj = 125 °C | |
Обратный ток утечки затвор-исток |
| 1 | 20 | µA | VGS = -4 В | |
VGS(TH) | Пороговое напряжение затвора | 0.7 |
| 2.4 | V | VDS = VGS, ID = 7 мА |
RDS(on) | Сопротивление канала сток-исток в открытом состоянии |
| 3 | 4.3 | мОм | VGS = 5 В, ID = 15 А |
VSD | Прямое напряжение исток-сток |
| 1.9 |
| V | IS = 0,5 А, VGS = 0 В |
Динамические характеристики
ОБОЗНАЧЕНИЕ | ПАРАМЕТР | МИН | ТИП. | МАКС | ЕД. | УСЛОВИЯ ИСПЫТАНИЙ |
Ciss | Входная ёмкость |
| 805 |
|
пФ |
VGS = 0 В, VDS = 20 В |
Coss | Выходная ёмкость |
| 428 |
| ||
Crss | Обратная передаточная ёмкость |
| 13 |
| ||
Coss(er) | Энергетически связанная Coss |
| 600 |
| VGS = 5 В, VDS = 20 В, ID = 15 А | |
Coss(tr) | Временно́-зависимая Coss |
| 703 |
| ||
RG | Сопротивление затвора |
| 1.7 |
| Ом | f = 1 МГц |
QG | Полный заряд затвора |
| 6.2 | 8.5 |
нКл | VGS = 5 В, VDS = 20 В, ID = 15 А |
QGS | Заряд затвор-исток |
| 1.4 |
|
VDS = 20 В, ID = 15 А | |
QGD | Заряд затвор-сток |
| 0.8 |
| ||
QG(TH) | Заряд затвора при пороге |
| 0.9 |
| ||
QOSS | Выходной заряд |
| 14 |
| VGS = 0 В, VDS = 0 В–20 В |

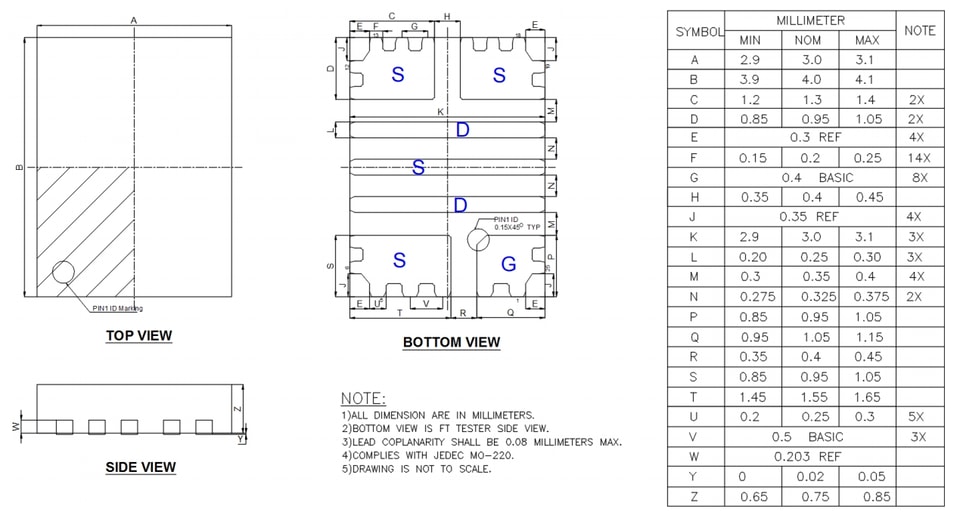

Габаритные чертежи корпусов
.jpg)
.jpg)
.jpg)
.jpg)
