P/N:YZPST-RGN150C066

Супер-GaN FET 150 В

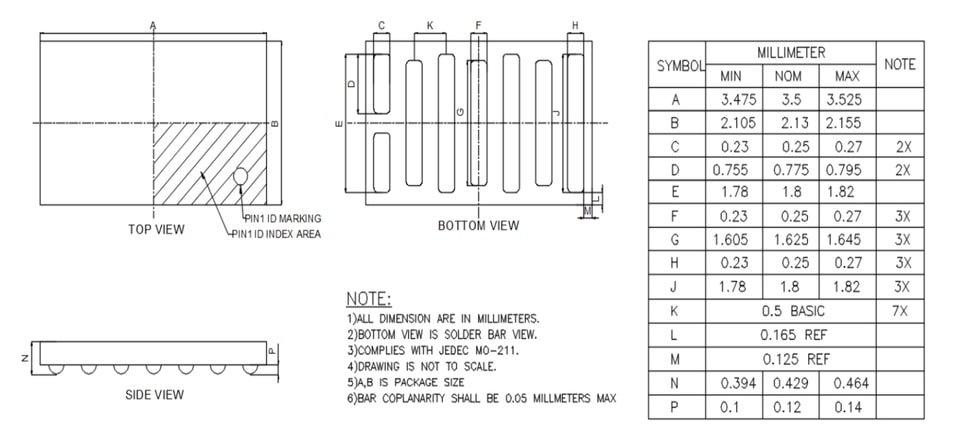

150 В, 230 А, 3.Super-GaN FET 2 мОм в корпусе WLCSP 3.5x2. 13

Особенности

Технология GaN-on-Silicon E-mode HEMT

Очень низкий заряд затвора

Сверхнизкое сопротивление в открытом состоянии. Очень компактный корпус

Нулевой заряд обратного восстановления

Области применения

Синхронное выпрямление. Аудио класса D

Высокочастотный преобразователь DC-DC. Базовая станция связи

Драйвер двигателя

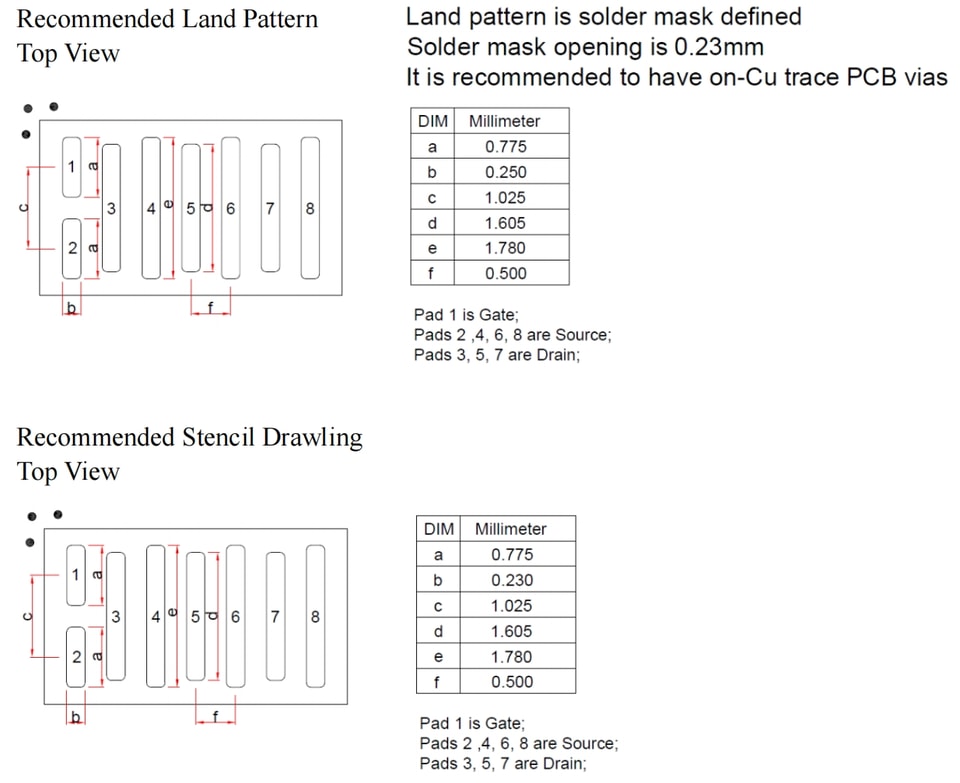

Вывод информация

Максимальные номинальные значения при Tj = 25 °C, если не указано иное.

ОБОЗНАЧЕНИЕ	ПАРАМЕТР	МАКС	ЕД.
VDS	Напряжение сток-исток (непрерывное)	150	V
ID	Непрерывный ток	60	A
ID	Импульсный (25˚C, TPULSE = 300 мкс)	230	A
VGS	Напряжение затвор-исток	6	V
VGS	Напряжение затвор-исток	-4	V
TJ	Рабочая температура	-40 до 150	˚C
TSTG	Температура хранения	-40 до 150	˚C

Тепловые характеристики

ОБОЗНАЧЕНИЕ	ПАРАМЕТР	ТИП.	ЕД.
RθJC	Тепловое сопротивление, переход-корпус	0.3	°C/Вт
RθJB	Тепловое сопротивление, переход-плата	1.5	°C/Вт
RθJA	Тепловое сопротивление, переход-окружающая среда 1	33	°C/Вт

Электрические характеристики при Tj = 25 °C, если не указано иное.Статические характеристики

ОБОЗНАЧЕНИЕ	ПАРАМЕТР	МИН	ТИП.	МАКС	ЕД.	УСЛОВИЯ ИСПЫТАНИЙ
BVDSS	Напряжение сток-исток	150	-	-	V	VGS = 0 В, ID = 400 мкА
IDSS	Ток утечки сток-исток	-	4	28	µA	VGS = 0 В, VDS = 80 В
IGSS	Прямой ток утечки затвор-исток (25°C)	-	1.2	23	µA	VGS = 5 В
	Прямой ток утечки затвор-исток (125°C)		0.1	2	мА	VGS = 5 В
	Обратный ток утечки затвор-исток	-	0.1	0.5	µA	VGS = -4 В
VGS(TH)	Пороговое напряжение затвора	0.8	1.1	2.5	V	VDS = VGS, ID = 9 мА
RDS(on)	Сопротивление канала сток-исток в открытом состоянии	-	2.5	3.2	мОм	VGS = 5 В, ID = 25 А
VSD	Прямое напряжение исток-сток	-	1.5	-	V	IS = 0,5 А, VGS = 0 В

Динамические характеристики

ОБОЗНАЧЕНИЕ	ПАРАМЕТР	МИН	ТИП.	МАКС	ЕД.	УСЛОВИЯ ИСПЫТАНИЙ
CISS	Входная ёмкость	-	1000	-	пФ	VGS = 0 В, VDS = 50 В
COSS	Выходная ёмкость	-	460	-		VGS = 0 В, VDS = 50 В
CRSS	Обратная передаточная ёмкость	-	8.2	-		VGS = 0 В, VDS = 50 В
COSS(ER)	Энергетически связанная COSS	-	700	-		VGS = 0 В, VDS = 0 В до 50 В
COSS(TR)	Времязависимая COSS	-	1020	-		VGS = 0 В, VDS = 0 В до 50 В
RG	Сопротивление затвора	-	2.2	-	Ом	f = 5 МГц, сток разомкнут
QG	Полный заряд затвора 1	-	9.2	12	нКл	VGS = 5 В, VDS = 50 В, ID = 25 А
QGS	Заряд затвор-исток	-	1.9	-		VDS = 0 В до 50 В, ID = 25 А
QGD	Заряд затвор-сток	-	1.7	-		VDS = 0 В до 50 В, ID = 25 А
QG(TH)	Заряд затвора при пороге	-	1.1	-		VDS = 0 В до 50 В, ID = 25 А
QOSS	Выходной заряд	-	50	-		VGS = 0 В, VDS = 0 В до 50 В
