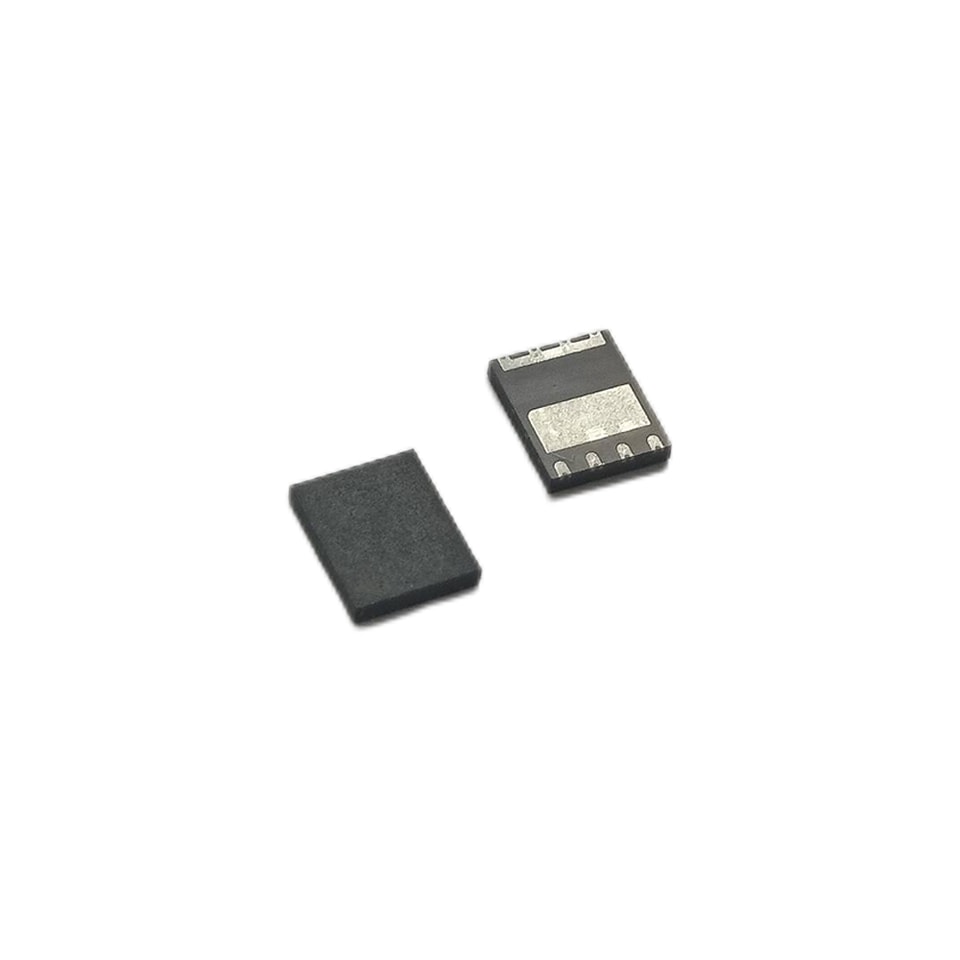

YZPST-RGN800C05D5

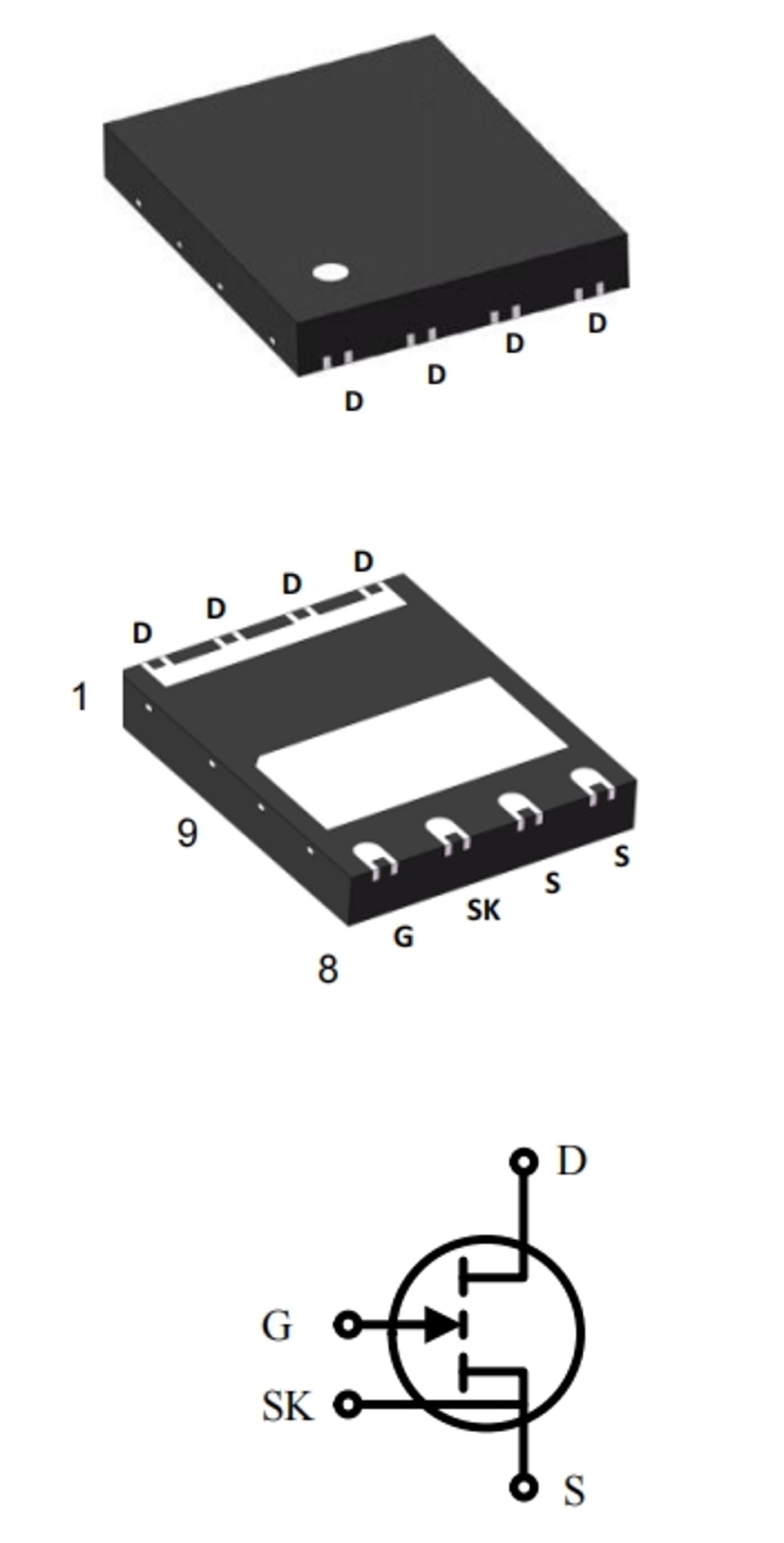

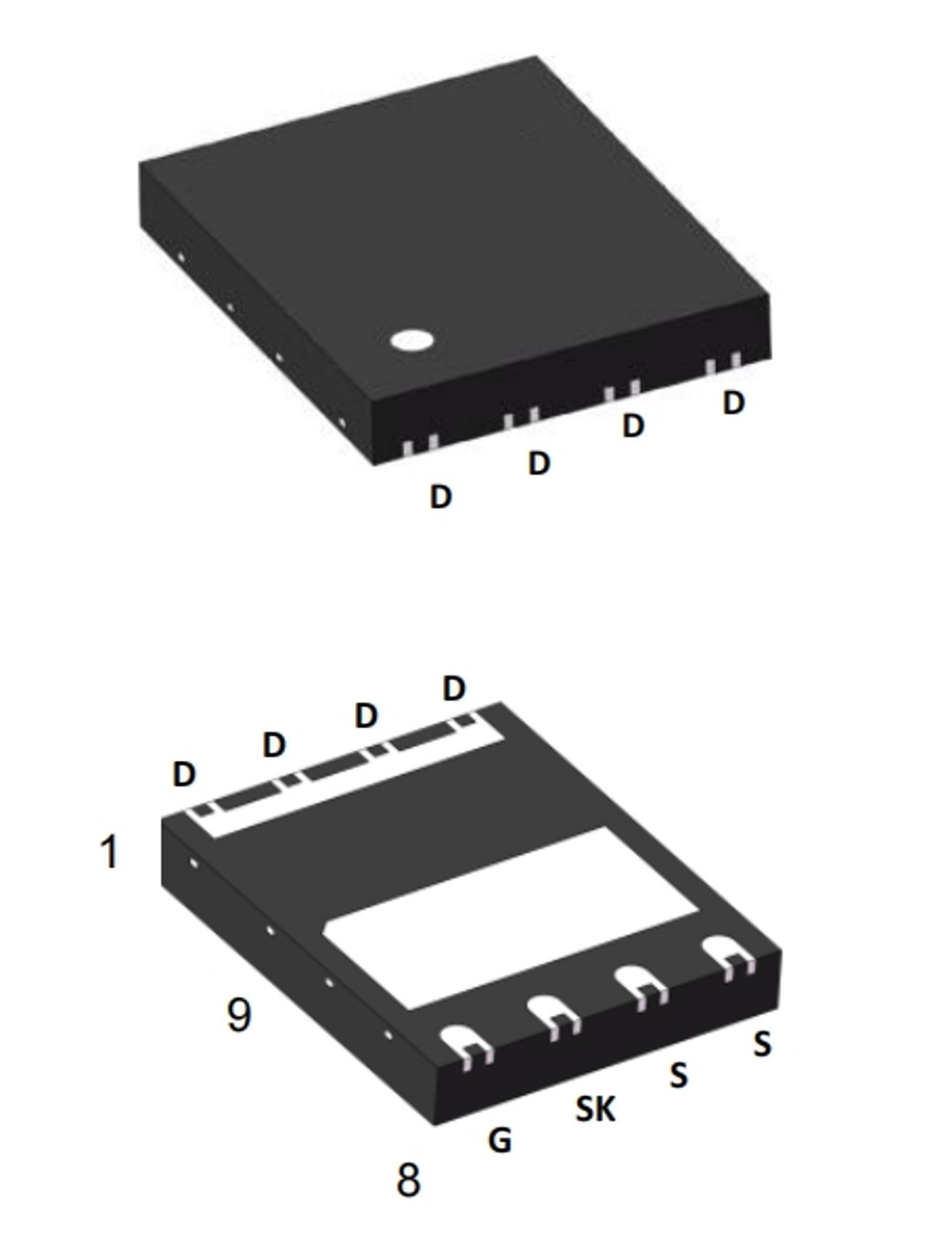

Управляющий электрод

ток стока

Источник Кельвина

Источник

8

1, 2, 3, 4

7

5, 6, 9

Параметр

Значение

Ед. изм.

VDS,max

800

V

RDS(on),max @ VGS = 6 V

480

мОм

QG,typ @ VDS = 400 V

1.3

нКл

ID,pulse

9

A

QOSS @ VDS = 400 V

10.5

нКл

Qrr @ VDS = 400 V

0

нКл

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Напряжение сток-исток

VDS, max

800

V

VGS = 0 V,

Tj = -55 °C до 150 °C

Переходное напряжение сток-исток 1

VDS, transient

800

V

VGS = 0 V

Импульсное напряжение сток-исток 2

VDS, pulse

750

V

Tj = 25 °C; общее время < 10 ч

Tj = 125 °C; общее время < 1 ч

Непрерывный ток, сток-исток

ID

5

A

Tc = 25 °C

Импульсный ток, сток-исток 3

ID, импульсный режим

9

A

Tc = 25 °C; VGS = 6 В; tPULSE = 10 мкс

Импульсный ток, сток-исток 3

ID, импульсный режим

5

A

Tc = 125 °C; VGS = 6 В; tPULSE = 10 мкс

Напряжение затвор–исток, непрерывное 4

VGS

-1,4 до +7

V

Tj = -55 °C до 150 °C

Напряжение затвор–исток, импульсное

VGS, импульс

-20 до +10

V

Tj = -55 °C до 150 °C;

tPULSE = 50 нс, f = 100 кГц; открытый сток

Рассеиваемая мощность

Ptot

40

W

Tc = 25 °C

Рабочая температура

Tj

-55 до +150

°C

Температура хранения

Tstg

-55 до +150

°C

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Тепловое сопротивление, переход–окружающая среда

RthJA 1

72

°C/Вт

Тепловое сопротивление, переход–корпус

RthJC

3.05

°C/Вт

Тепловое сопротивление, переход–окружающая среда

Tsold

260

°C

MSL3

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс.

Пороговое напряжение затвора

VGS(th)

1.2

1.7

2.5

V

ID = 5,2 мА; VDS = VGS; Tj = 25 °C

-

1.9

-

ID = 5,2 мА; VDS = VGS; Tj = 150 °C

Ток утечки сток–исток

IDSS

-

0.2

10

µA

VDS = 700 В; VGS = 0 В; Tj = 25 °C

-

2

-

VDS = 700 В; VGS = 0 В; Tj = 150 °C

Ток утечки затвор–исток

IGSS

-

20

-

µA

VGS = 6 В; VDS = 0 В

Сопротивление сток–исток в открытом состоянии

RDS(on)

-

365

480

мОм

VGS = 6 В; ID = 2 А; Tj = 25 °C

-

790

-

мОм

VGS = 6 В; ID = 2 А; Tj = 150 °C

Сопротивление затвора

RG

-

14

-

Ом

f = 5 МГц; открытый сток

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс.

Входная ёмкость

Ciss

-

43

-

пФ

VGS = 0 В; VDS = 400 В; f = 100 кГц

Выходная емкость

Coss

-

13

-

пФ

VGS = 0 В; VDS = 400 В; f = 100 кГц

Обратная проходная ёмкость

Crss

-

0.1

-

пФ

VGS = 0 В; VDS = 400 В; f = 100 кГц

Эффективная выходная ёмкость, связанная с энергией 1

Co(er)

-

18

-

пФ

VGS = 0 В; VDS = 0–400 В

Эффективная выходная ёмкость, связанная со временем 2

Co(tr)

-

26

-

пФ

VGS = 0 В; VDS = 0–400 В

Выходной заряд

QOSS

-

10.5

-

нКл

VGS = 0 В; VDS = 0–400 В

Время задержки включения

td(on)

-

2

-

нс

VDS = 400 В; ID = 4 А; L = 318 мкГн; VGS = 6 В; Ron = 10 Ом; Roff = 2 Ом; См. рисунок 22

Время задержки выключения

td(off)

-

3

-

нс

Время нарастания

tr

-

5

-

нс

Время спада

tf

-

7

-

нс

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс.

Заряд затвора

QG

-

1.3

-

нКл

VGS = 0–6 В; VDS = 400 В; ID = 2 А

Заряд затвор-исток

QGS

-

0.1

-

нКл

Заряд затвор-сток

QGD

-

0.5

-

нКл

Напряжение плато затвора

VPlat

-

2.7

-

V

VDS = 400 В; ID = 2 А

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс.

Обратное напряжение сток-исток

VSD

-

2.8

-

V

VGS = 0 В; IS = 2 А

Импульсный обратный ток

IS, импульс

-

-

9

A

VGS = 6 В; tPULSE = 10 мкс

Заряд обратного восстановления

Qrr

-

0

-

нКл

IS = 2 А; VDS = 400 В

Время обратного восстановления

trr

-

0

-

нс

Пиковый ток обратного восстановления

Irrm

-

0

-

A
