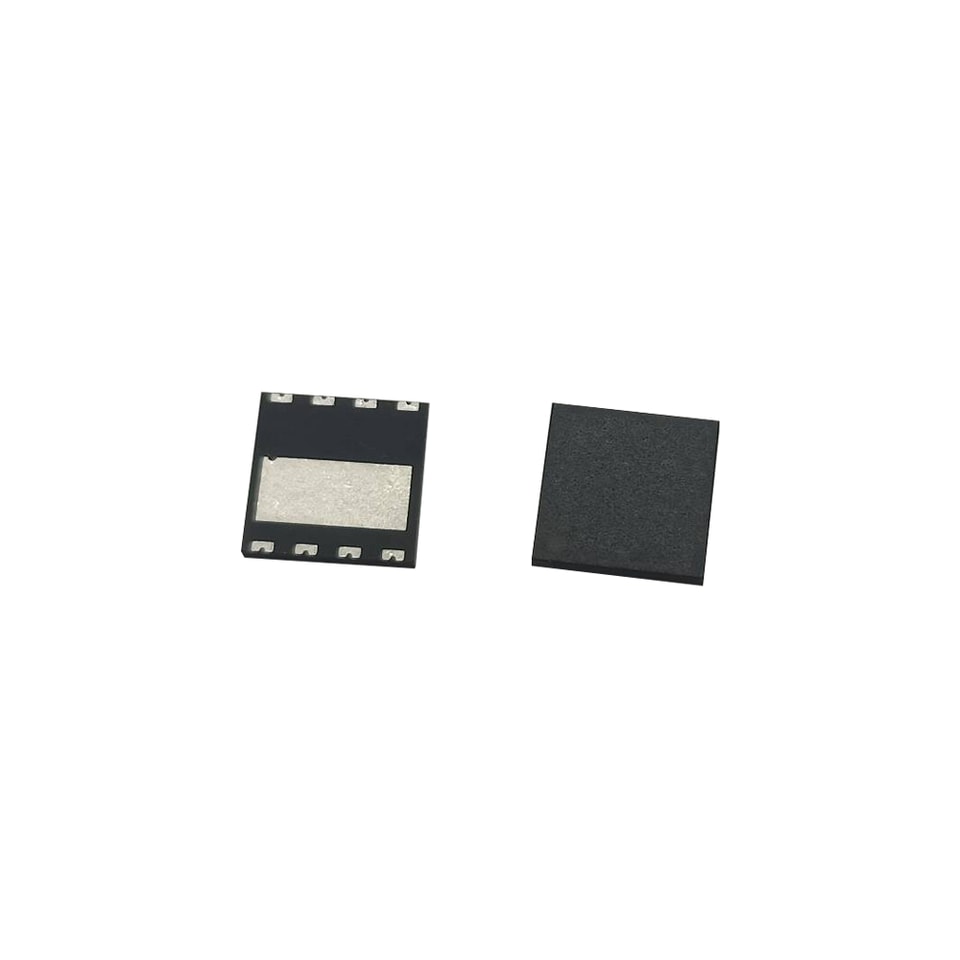

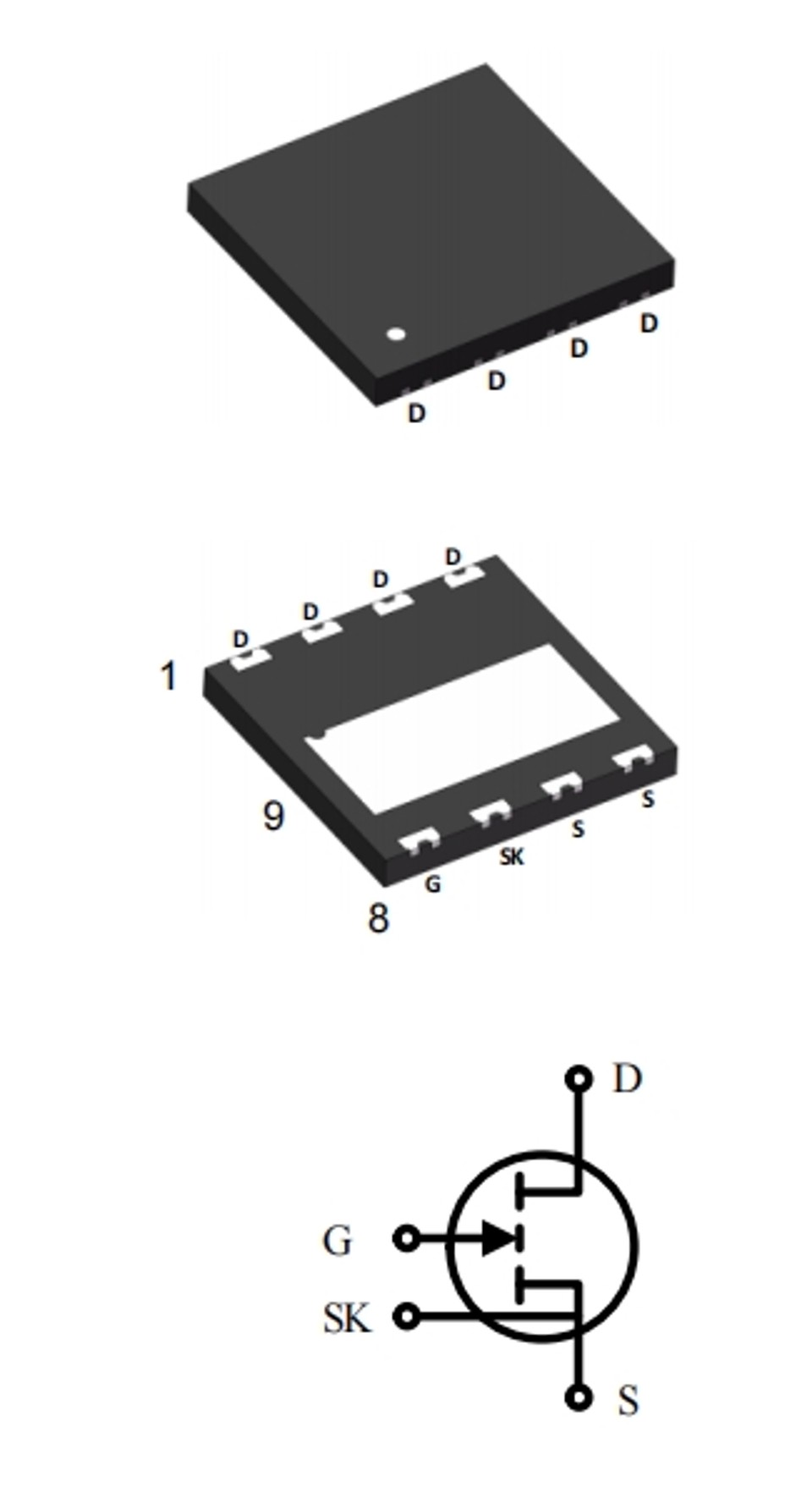

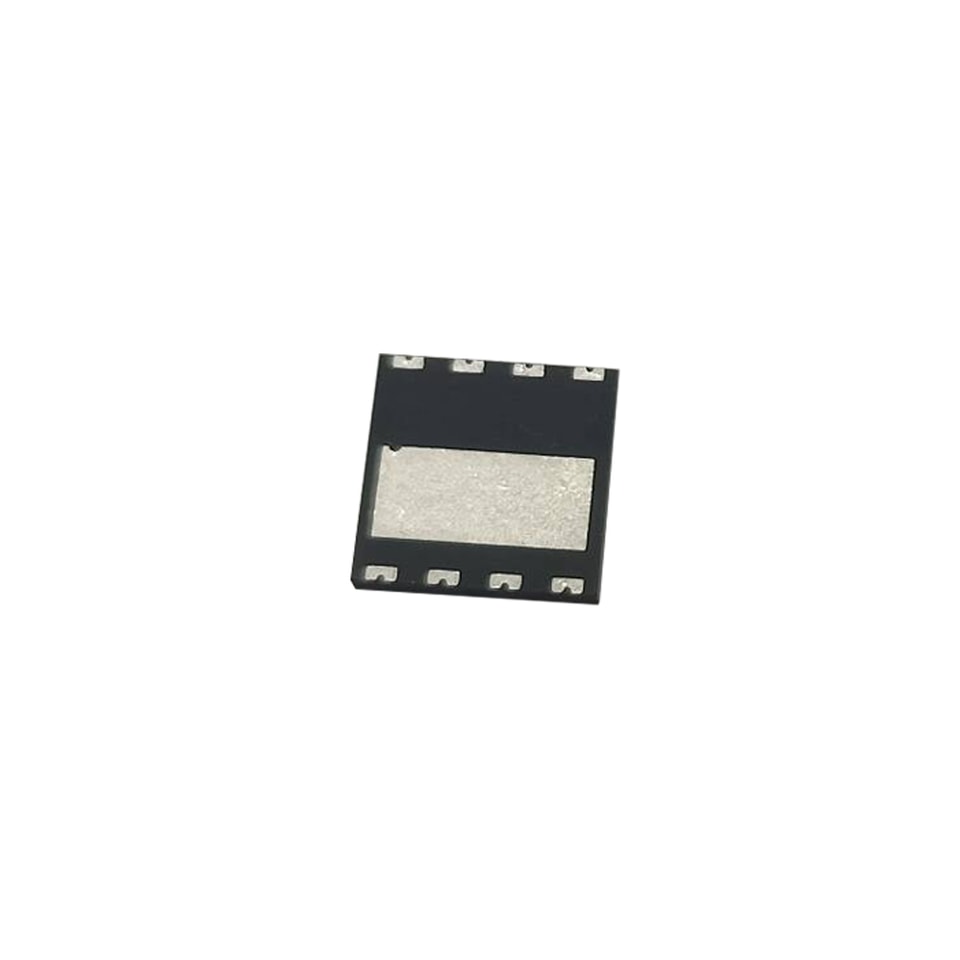

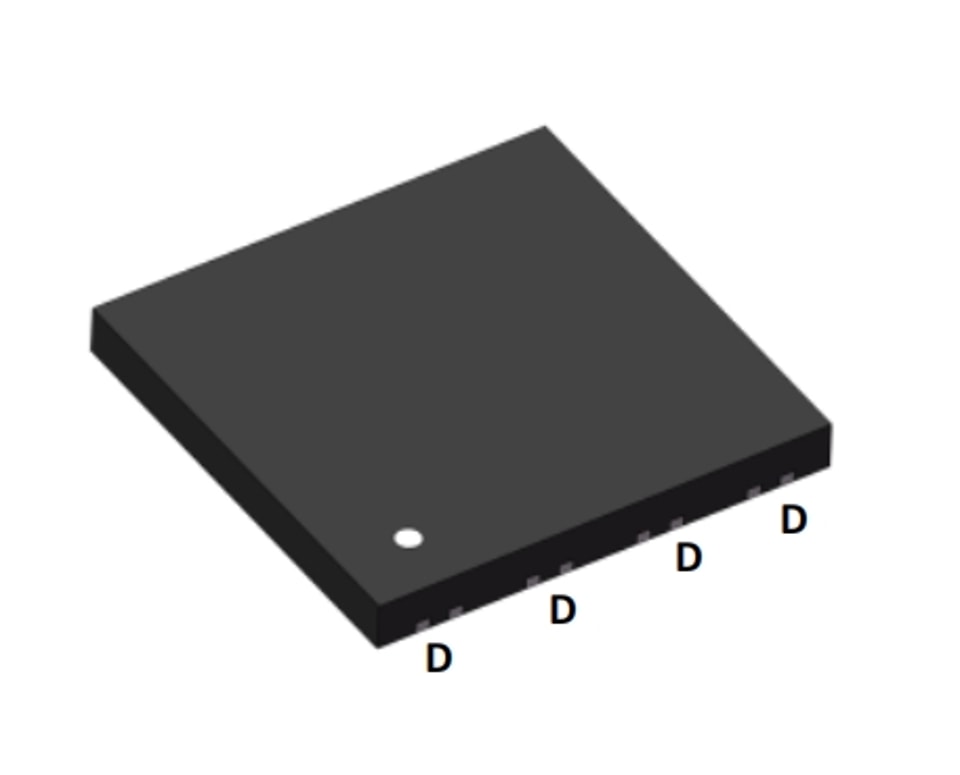

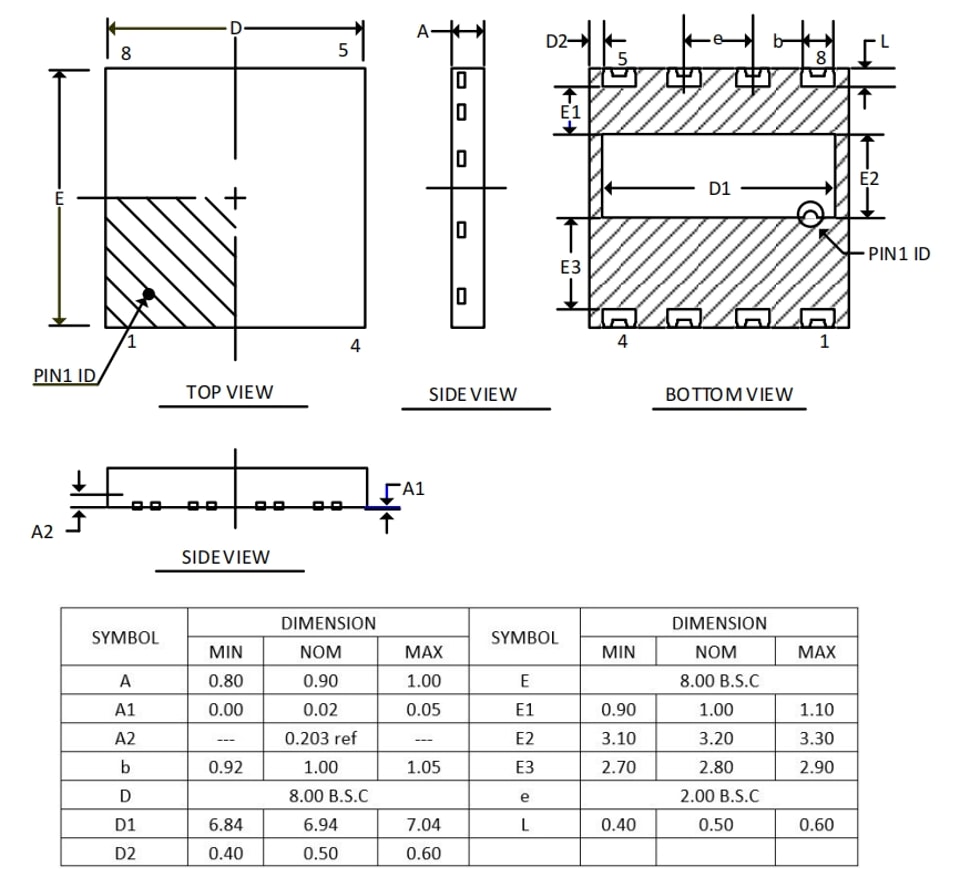

YZPST-RGN700C29D8

Параметр

Значение

Ед. изм.

VDS,max

700

V

RDS(on),макс. @ VGS = 6 В

80

мОм

QG,тип. @ VDS = 400 В

6.2

нКл

ID,pulse

58

A

QOSS @ VDS = 400 В

60

нКл

Qrr @ VDS = 400 В

0

нКл

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Напряжение сток-исток

VDS,max

700

V

VGS = 0 В,

Tj = от -55 °C до 150 °C

Переходное напряжение сток-исток 1

VDS, переходный режим

800

V

VGS = 0 V

Напряжение сток-исток, импульс 2

VDS, импульс

750

V

Tj = 25 °C; общее время < 10 ч

Tj = 125 °C; общее время < 1 ч

Непрерывный ток сток-исток

ID

29

A

Tc = 25 °C

Импульсный ток, сток-исток 3

ID,pulse

58

A

Tc = 25 °C; VGS = 6 В; tPULSE = 10 мкс

Импульсный ток, сток-исток 3

ID,pulse

29

A

Tc = 125 °C; VGS = 6 В; tPULSE = 10 мкс

Напряжение затвор-исток, непрерывное

VGS

-6 до +7

V

Tj = от -55 °C до 150 °C

Напряжение затвор-исток, импульсное

VGS, импульс

-20 до +10

V

Tj = от -55 °C до 150 °C;

tPULSE = 50 нс, f = 100 кГц; открытый сток

Рассеиваемая мощность

Ptot

188

W

Tc = 25 °C

Рабочая температура

Tj

-55 до +150

°C

Температура хранения

Tstg

-55 до +150

°C

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Тепловое сопротивление, переход–окружающая среда

RthJA

33.6

°C/Вт

Тепловое сопротивление, переход–корпус

RthJC

0.52

°C/Вт

Максимальная температура оплавления припоя

Tsold

260

°C

MSL3

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс..

Пороговое напряжение затвора

VGS(th)

1.2

1.7

2.5

V

ID = 30.7 mA; VDS = VGS; Tj = 25 °C

-

1.6

-

ID = 30.7 mA; VDS = VGS; Tj = 150 °C

Ток утечки сток–исток

IDSS

-

5

65

µA

VDS = 700 V; VGS = 0 V; Tj = 25 °C

-

13

390

VDS = 700 V; VGS = 0 V; Tj = 150 °C

Ток утечки затвор–исток

IGSS

-

163

-

µA

VGS = 6 V; VDS = 0 V

Сопротивление сток–исток в открытом состоянии

RDS(on)

-

60

80

мОм

VGS = 6 V; ID = 8 A; Tj = 25 °C

-

135

-

мОм

VGS = 6 V; ID = 8 A; Tj = 150 °C

Сопротивление затвора

RG

-

3

-

Ом

f = 5 МГц; открытый сток

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс..

Входная ёмкость

Ciss

-

225

-

пФ

VGS = 0 V; VDS = 400 V; f = 100 кГц

Выходная емкость

Coss

-

70

-

пФ

VGS = 0 V; VDS = 400 V; f = 100 кГц

Обратная проходная емкость

Crss

-

0.5

-

пФ

VGS = 0 V; VDS = 400 V; f = 100 кГц

Эффективная выходная емкость, энергетически связанная 1

Co(er)

-

105

-

пФ

VGS = 0 V; VDS = 0 до 400 V

Эффективная выходная ёмкость, связанная со временем 2

Co(tr)

-

150

-

пФ

VGS = 0 V; VDS = 0 до 400 V

Выходной заряд

QOSS

-

60

-

нКл

VGS = 0 V; VDS = 0 до 400 V

Время задержки включения

td(on)

-

3

-

нс

VDS = 400 V; ID = 16 A; L = 318 µH; VGS = 6 V; Ron = 10 Ω; Roff = 2 Ω;

См. рисунок 22

Время задержки выключения

td(off)

-

5

-

нс

Время нарастания

tr

-

4

-

нс

Время спада

tf

-

4

-

нс

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс..

Заряд затвора

QG

-

6.2

-

нКл

VGS = 0 до 6 V; VDS = 400 V; ID = 8 A

Заряд затвор-исток

QGS

-

0.5

-

нКл

Заряд затвор-сток

QGD

-

2.2

-

нКл

Напряжение плато затвора

VPlat

-

2.2

-

V

VDS = 400 V; ID = 8 A

Параметр

Обозначение

Значения

Ед. изм.

Примечание/условие испытания

Мин.

Тип.

Макс..

Обратное напряжение исток–сток

VSD

-

2.3

-

V

VGS = 0 V; IS = 8 A

Импульсный обратный ток

IS,имп

-

-

58

A

VGS = 6 V; tPULSE = 10 µs

Заряд обратного восстановления

Qrr

-

0

-

нКл

IS = 8 A; VDS = 400 V

Время обратного восстановления

trr

-

0

-

нс

Пиковый ток обратного восстановления

Irrm

-

0

-

A
