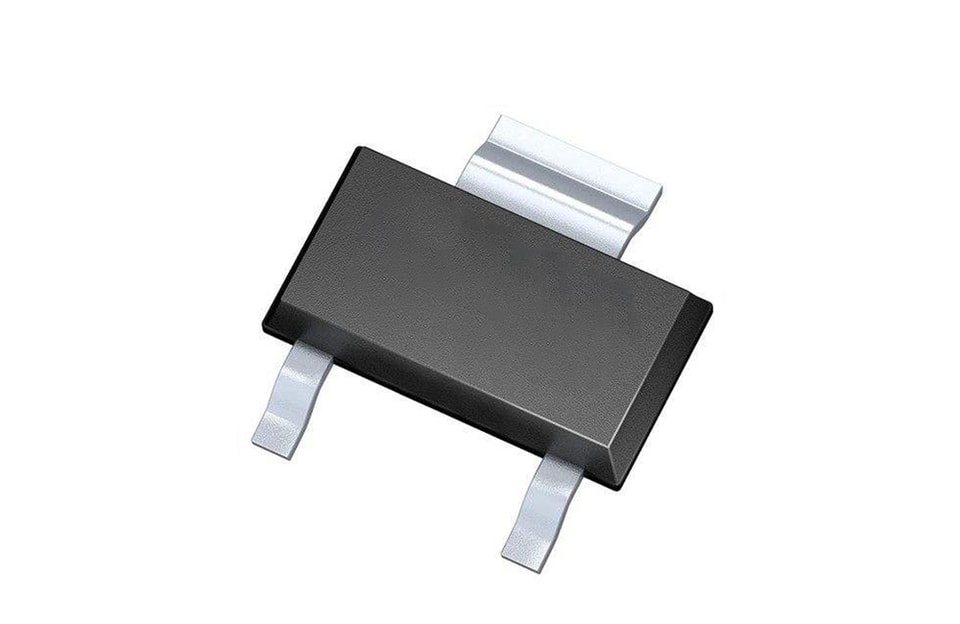

YZPST-CR03

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Параметр

Обозначение

Значение

Ед. изм.

Диапазон температуры перехода при хранении

Tstg

-40 ~150

℃

Диапазон рабочей температуры p-n-перехода

Tj

-40~125

℃

Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃)

VDRM

1400

V

Повторяющееся пиковое обратное напряжение (T =25℃)

VRRM

1400

V

Неповторяющееся импульсное пиковое напряжение в закрытом состоянии

VDSM

V_DRM+100

V

Неповторяющееся пиковое обратное напряжение

VRSM

V_RRM+100

V

Действующее значение тока в открытом состоянии

IT(СКЗ)

1.25

A

Неповторяющийся импульсный пиковый ток во включенном состоянии

(180° угол проводимости, F=50 Гц)

ITSM

20

A

I2t-значение для плавления (tp=10 мс)

I2t

2.0

A2S

Критическая скорость нарастания тока в открытом состоянии

(I =2×IGT, tr ≤ 100 нс)

di/dt

50

А/мкс

Пиковый ток затвора

IGM

1.0

A

Среднее рассеяние мощности затвора

PG(AV)

0.1

W

Максимальноеdтемпература корпуса для

для пайки(для 10 секунд ммаксимальный)

T_L

260

℃

Уровень ESD

HBM

Класс 3 (4000–16000 В)

Уровень чувствительности к влаге

MSL

Трёхуровневый

(30℃,60%RH,168h)

Тепловые сопротивления

Обозначение

Параметр

Значение

Ед. изм.

Rth(j-a)

переход–окружающая среда (DC)

60

℃/W

Rth(j-t)

Переход–площадка (DC)

25

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)

Обозначение

Условия испытаний

Значение

Ед. изм.

МИН.

ТИП.

МАКС.

IGT

V =12V R =140Ω

20

50

100

µA

VGT

-

0.8

1.0

V

VGD

V_D=V_DRMTj=125℃ R=1KΩ

0.2

V

I_L

I_G=1.2I_GT

-

-

6

мА

I_В

IT=50mA

-

-

5

мА

dV/dt

VD=600V ,RGK=1KΩ, Tj=110℃

100

-

-

В/мкс

СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение

Параметр

Значение(МАКС.)

Ед. изм.

VTM

ITM =2.5A tp=380μs

Tj =25℃

1.5

V

IDRM

VD=VDRMVR=VRRM

Tj =25℃

5

мкА

IRRM

Tj =125℃

0.5

мА
