Модули выпрямительных диодов

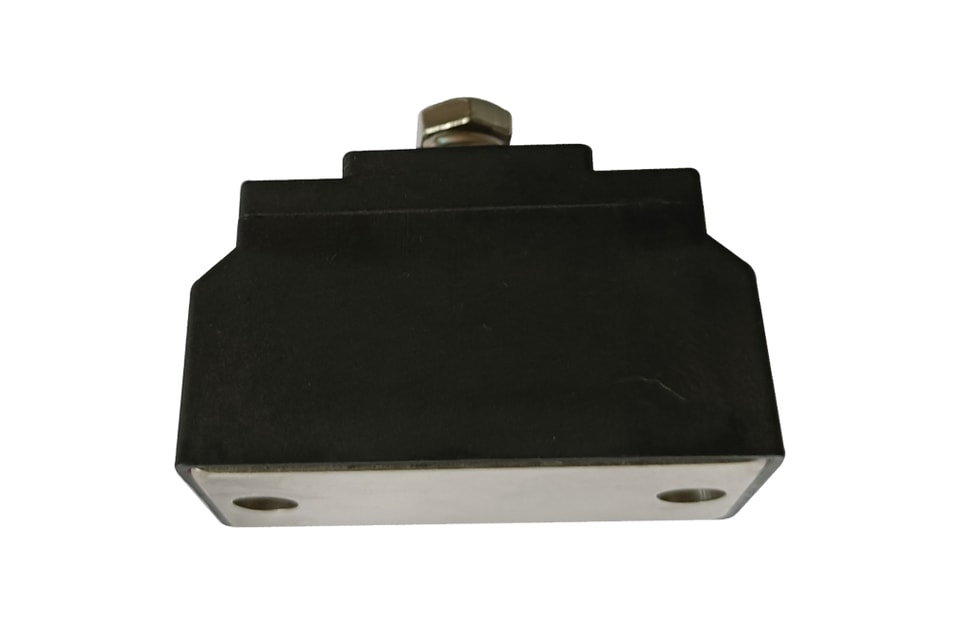

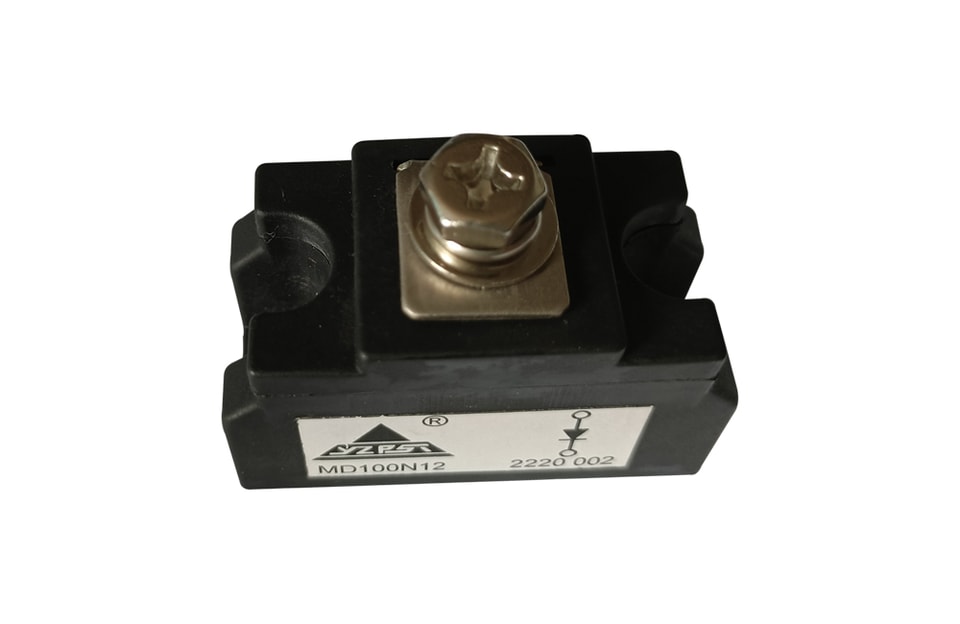

YZPST-MD100N12

Особенности
Передача тепла через изолированную металлическую основание из керамики на основе оксида алюминия
Паяные соединения для высокой надежности
Соответствует требованиям UL
Типичные области применения
Выпрямитель для приводов
Выпрямители для ИБП
Зарядные устройства для аккумуляторов

Блокировочное

Обозначение	Условия	предельные значения	Ед. изм.
V_RRM V_RSM	T_j= T_j Макс.	1200 1300	V
I_RRM	при V_RRM，однофазный，полуволновый，T_j= T_j Макс.	3	мА
V_I_SO	50 Гц, СКЗ; 1 с/1 мин		V

ПРОВОДЯЩЕЕ СОСТОЯНИЕ

Обозначение	Условия	предельные значения	Ед. изм.
I_F(AV)	T_C=100°C;180° синус	100	A
I_F(_RMS₎	T_C=100°C;180° синус	180	A
I_FSM	T_j= T_j Макс.; t = 10 мс (50 Гц); синус	2000	A
I²t	T_j= T_j Макс.; t = 10 мс (50 Гц); синус	20	кА²S
V_F(TO)	(I > π x I_F(AV)),Tj= TjМакс.	0.87	V
r_F	(I > π x I_F(AV)),Tj= TjМакс.	2.45	мОм
V_FM	Ток в открытом состоянии300A，T_j=25°C	1.50	V

Электрические характеристики

Обозначение	Условия	предельные значения	Ед. изм.
R_th(j-c)	На модуль	0.1	К/Вт
R_th(c-h)	На модуль	0.11	К/Вт
T_j		-40 ~ + 130	°C
T_stg		-40 ~ + 125	°C
M	момент монтажа	5	Н·м
M	момент затяжки клеммы	3	Н·м
W			g
