YZPST-D471N900
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

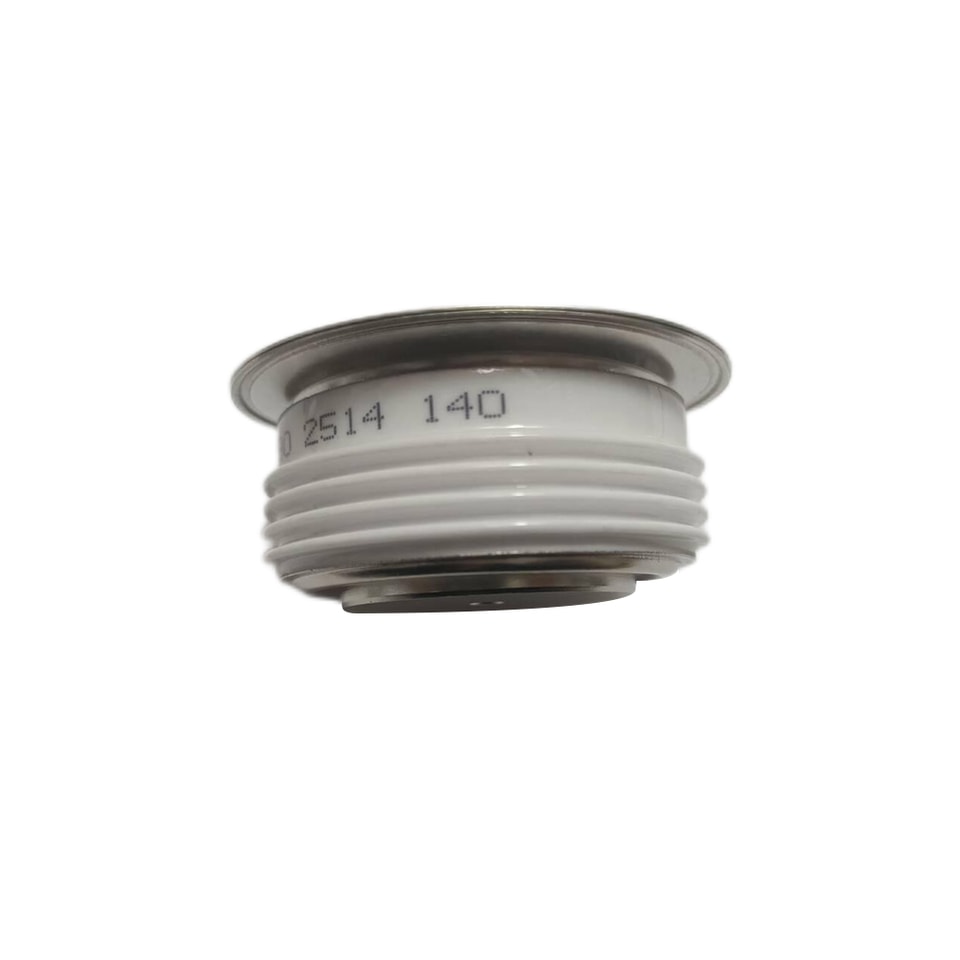

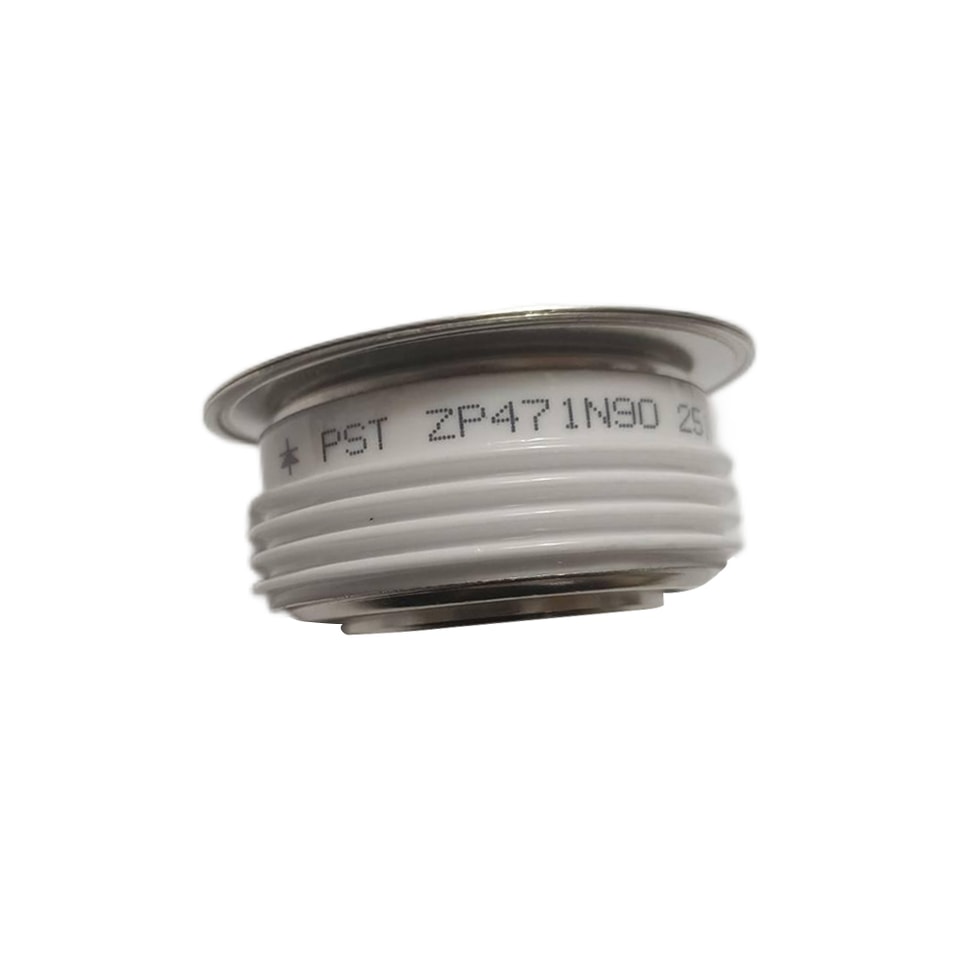

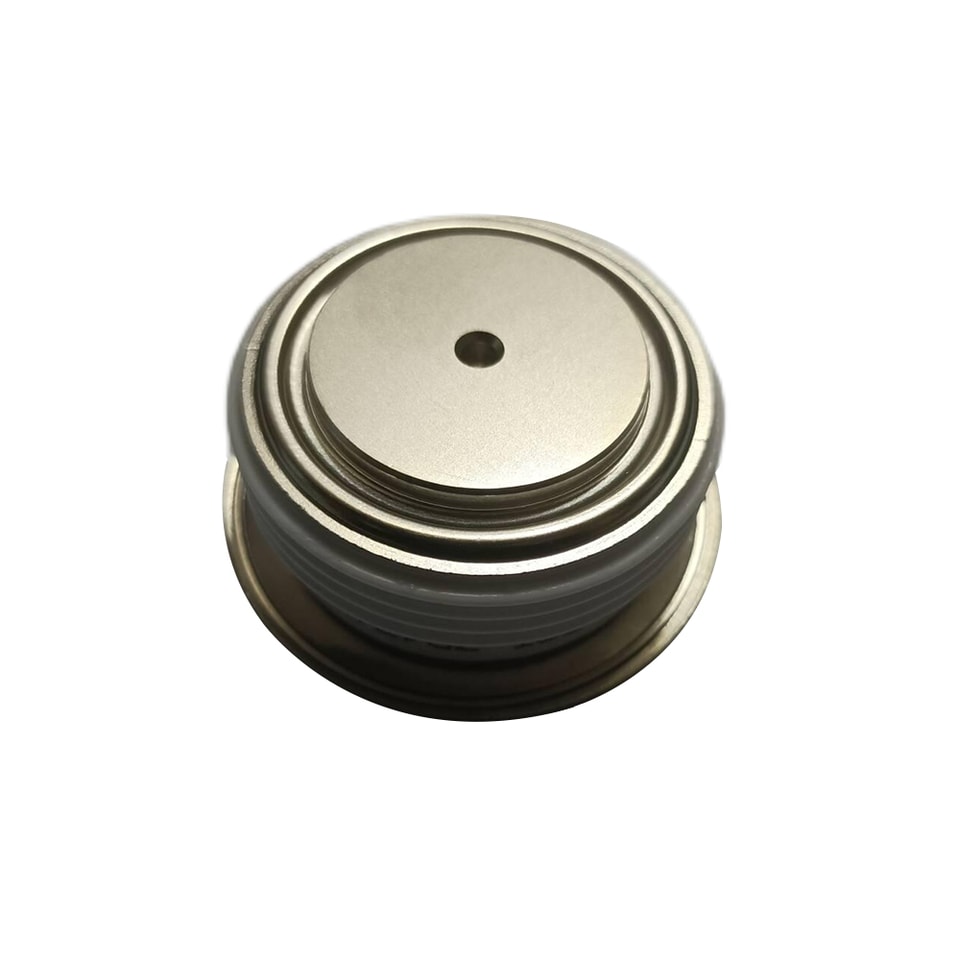

Диод YZPST-D471N900 9000 В
Стандартный мощный выпрямитель общего назначения
Особенности:
Структура с полным диффузионным переходом
Высокая стойкость к импульсным перегрузкам
Мягкое восстановление в обратном направлении
Прочный керамический герметичный корпус
Прибор с прессовой сборкой
Типичные области применения:
Выпрямитель для приводных систем
Преобразователи среднего напряжения
Импульсные силовые приложения
Применения в цепях шунтирующей защиты
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОМИНАЛЬНЫЕ ПАРАМЕТРЫ
VRRM (1) | VRSM (1) |
9000 | 9100 |
VRRM = повторяющееся пиковое обратное напряжение
VRSM = неповторяющееся пиковое обратное напряжение (2
Повторяющееся пиковое обратное ток утечки | IRRM | 10 мА 50 мА |
Проводимость - включенное состояние
Параметр | Обозначение | Мин | Макс. | Тип | Единицы | Условия |
Макс. среднее значение тока в открытом состоянии ток коллектора | IF(AV)M |
| 550 |
| A | Синусоида, 180oпроводимость, Tc=100oC |
Среднеквадратичное значение тока в открытом состоянии | IF(RMS)M |
| 860 |
| A | Номинальное значение Tc=100oC |
Пиковое одно импульсный ток (неповторяющийся) ток коллектора | IFSM |
| 11 |
| кА | Tj=175°C, VR=0,8VRRM, tp=10мс |
I квадрат t | I2t |
| 605 |
| кА2s | 10 мс |
Пиковое напряжение в открытом состоянии | VF |
| 3.20 |
| V | IF = 1200 А; Tj =160 oC |
пороговое напряжение | VF0 |
| 1.04 |
| V |
|
наклон сопротивление | rT |
| 1.80 |
| мОм |
|
Обратное ток восстановления (4) | IRM(REC) |
| - |
| A | IFM = 1000 А; dIF/dt = 10 A/μs, Tj = 150 oC |
Обратное Восстановительный заряд (4) | Qrr |
| - | - | μC |
|
Обратное Время восстановления (4) | tRR |
| - |
| μs |
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Рабочая температура | Tj | -40 | +160 |
| oC |
|
Температура хранения | Tstg | -40 | +160 |
| oC |
|
Тепловое сопротивление — от p-n-перехода до case | RΘ (j-c) |
| 31.5 |
| К/кВт | Двустороннее охлаждение |
Тепловое сопротивление — case до радиатору | RΘ (c-s) |
| 6 |
| K/К/Вт | Двустороннее охлаждение |
Тепловое сопротивление — от p-n-перехода до радиатору | RΘ (j-s) |
| - |
| К/кВт | Двустороннее охлаждение |
Усилие монтажа | P | 10 | 16 | - | кН |
|
Вес | W |
|
| 250 | g | около |

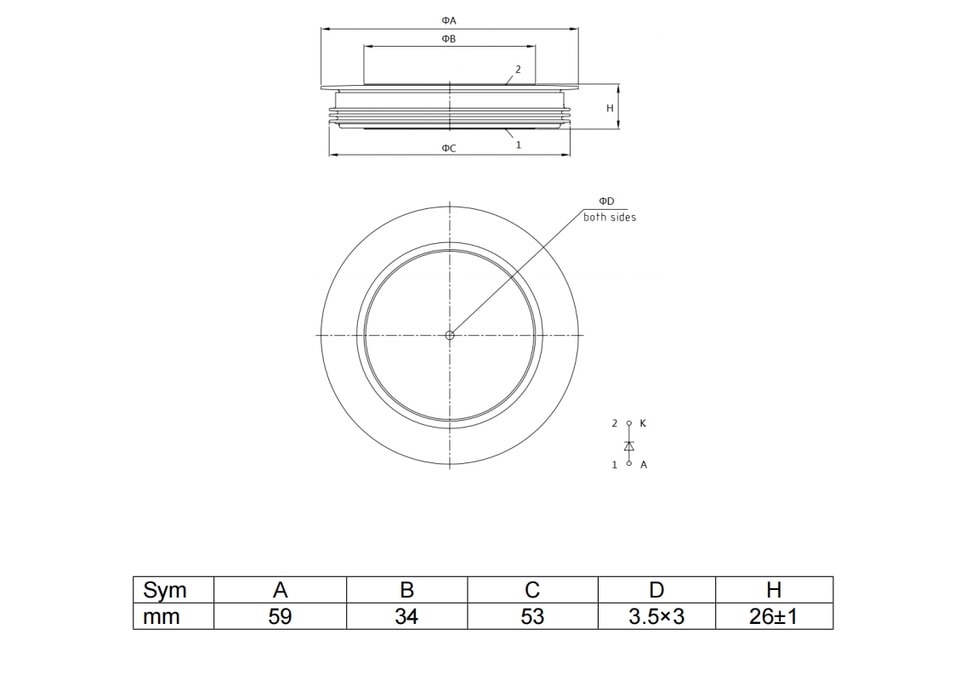

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА И РАЗМЕРЫРАЗМЕРЫ
