YZPST-MTC92-16
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Двойные тиристорные модули

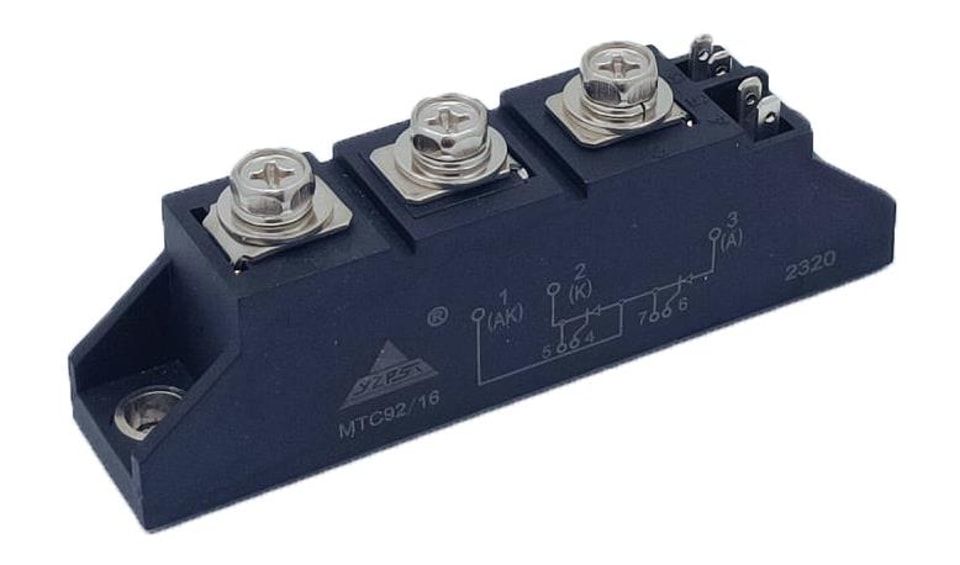

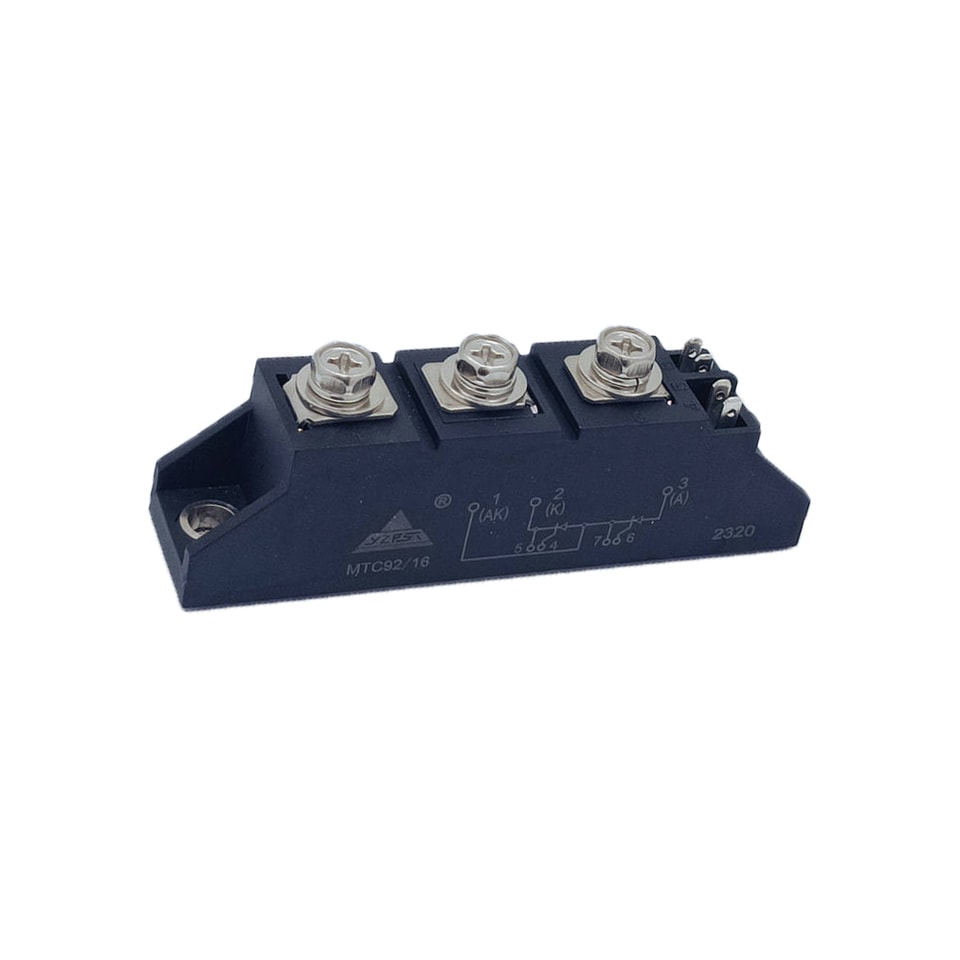

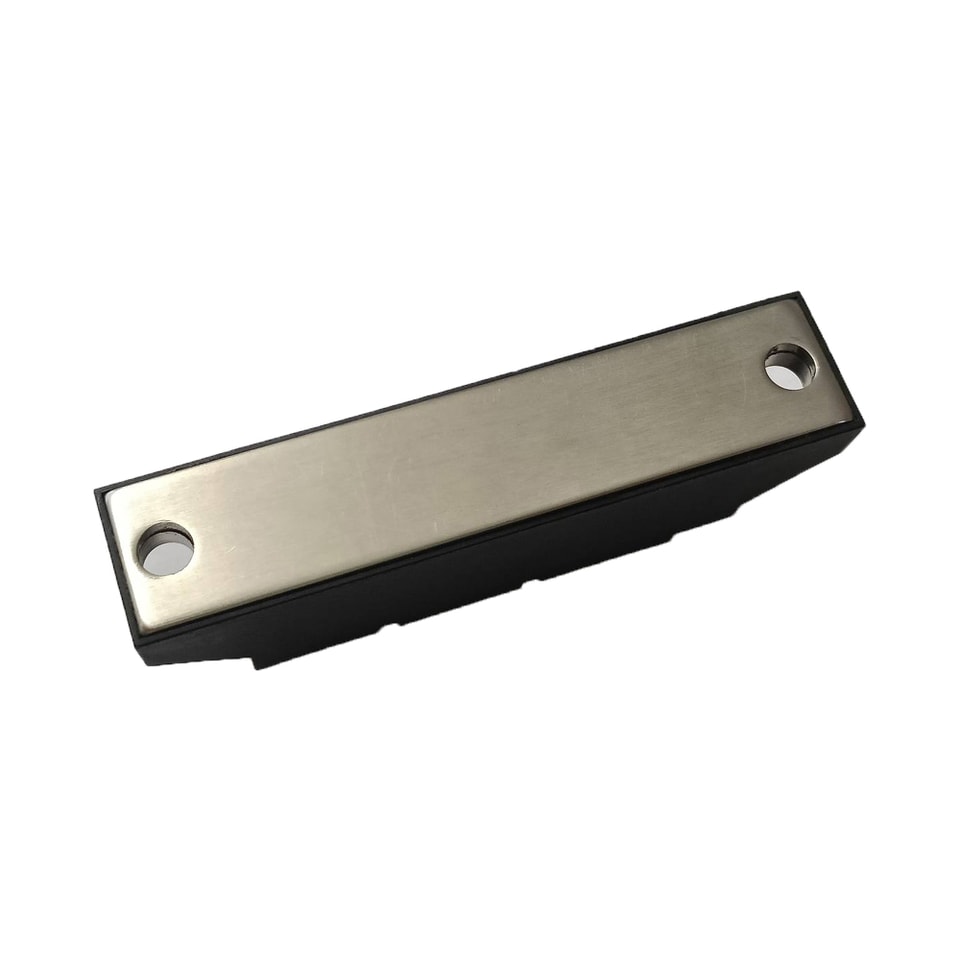

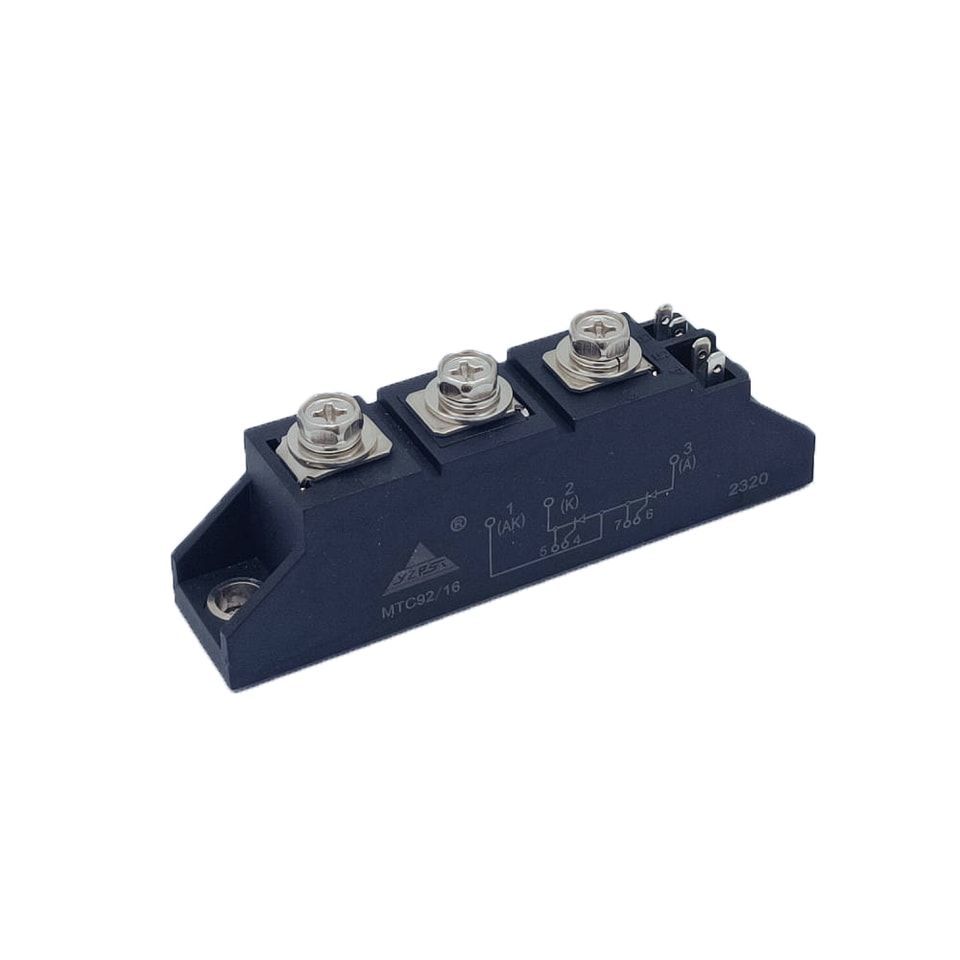

TYPE: YZPST-MTC92-16
Особенности
· Стандартный промышленный корпус
· Электрически изолированная подложка
· Отвод тепла через изолированную металлическую подложку на керамике из оксида алюминия
· Кристалл припаян к керамике AL2O3 с прямым медным соединением
· Тиристорный кристалл с центральным затвором
Типичные области применения
- Управление двигателем постоянного тока
- Плавный пуск двигателей переменного тока
- Температурное управление
- Профессиональное регулирование яркости освещения
VDRM/ВRRM |
| 1600/1600 | V |
VRSM |
| 1700 | V |
Предельные параметры
Обозначение | Условия | предельные значения | Ед. изм. |
IT(AV) | sin. 180; Tc=85°C, | 95 | A |
ITSM | Tvj=25°C; 10 мс | 2000 | A |
I2t | Tvj=25°C; 8,3…10 мс | 20 | кА2S |
(di/dt)cr |
| 140 | А/мкс |
Viso | Пост. тока 1 с / 1 мин. | 3600/3000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Электрические характеристики
Обозначение | Условия | предельные значения | Ед. изм. |
IDRM/IRRM | при VDRM, Tj=125 °C | 15 | мА |
VT | Ток в открытом состоянии 300 А, Tj=25°C | 1.63 | V |
VT(TO) | Tj=125 °C | 0.9 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125 °C | 100 | us |
IGT/ВGT | Tj=25°C | 150 / 3 | мА/В |
VGD | Tj=125 °C | 0.25 | V |
(dv/dt)cr | Tj=125 °C | 1000 | В/мкс |
IВ | Tj=25°C, тип. / макс. | 140/240 | мА |
IL | Tj=25°C, тип. / макс. | 260/550 | мА |
Rth(j-c) | На модуль | 0.14 | К/Вт |

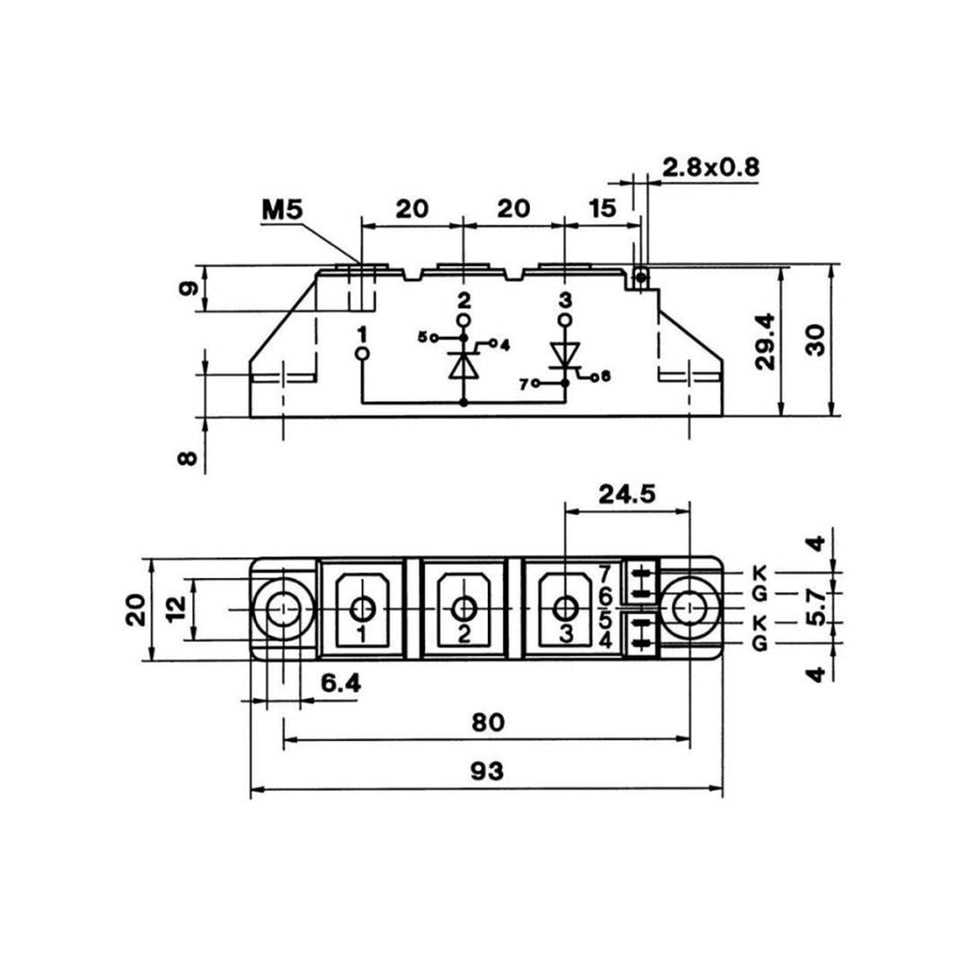

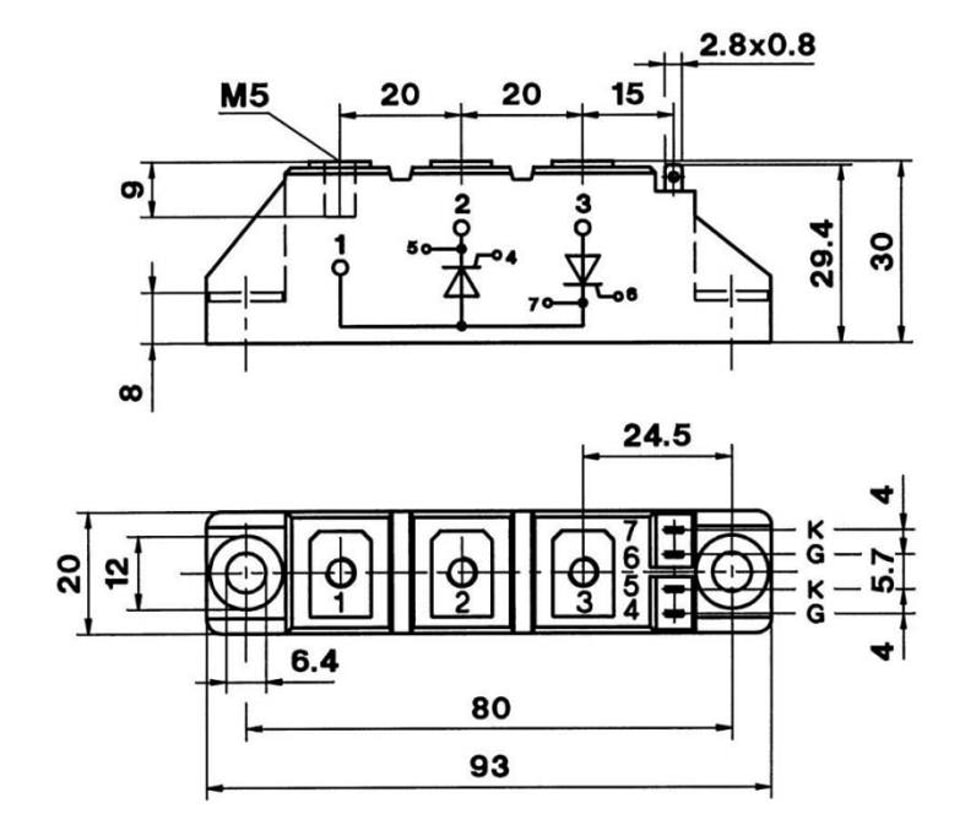

Габаритный чертёж
