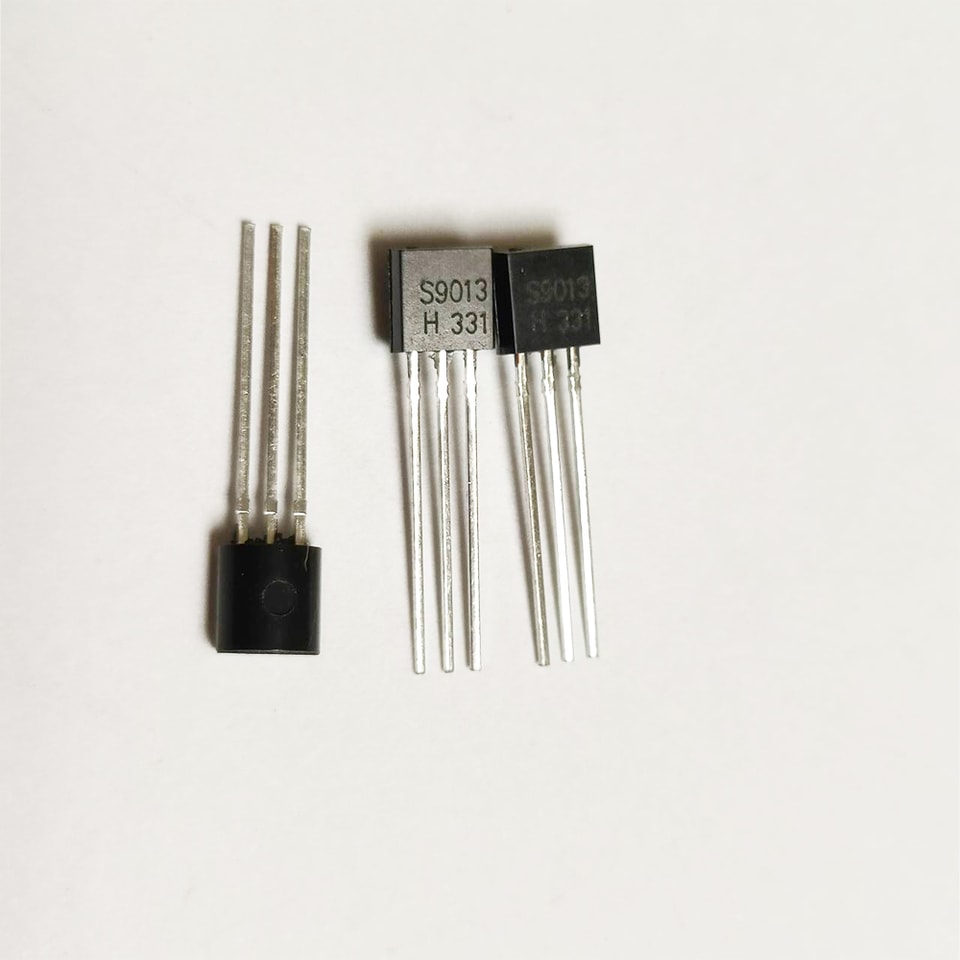

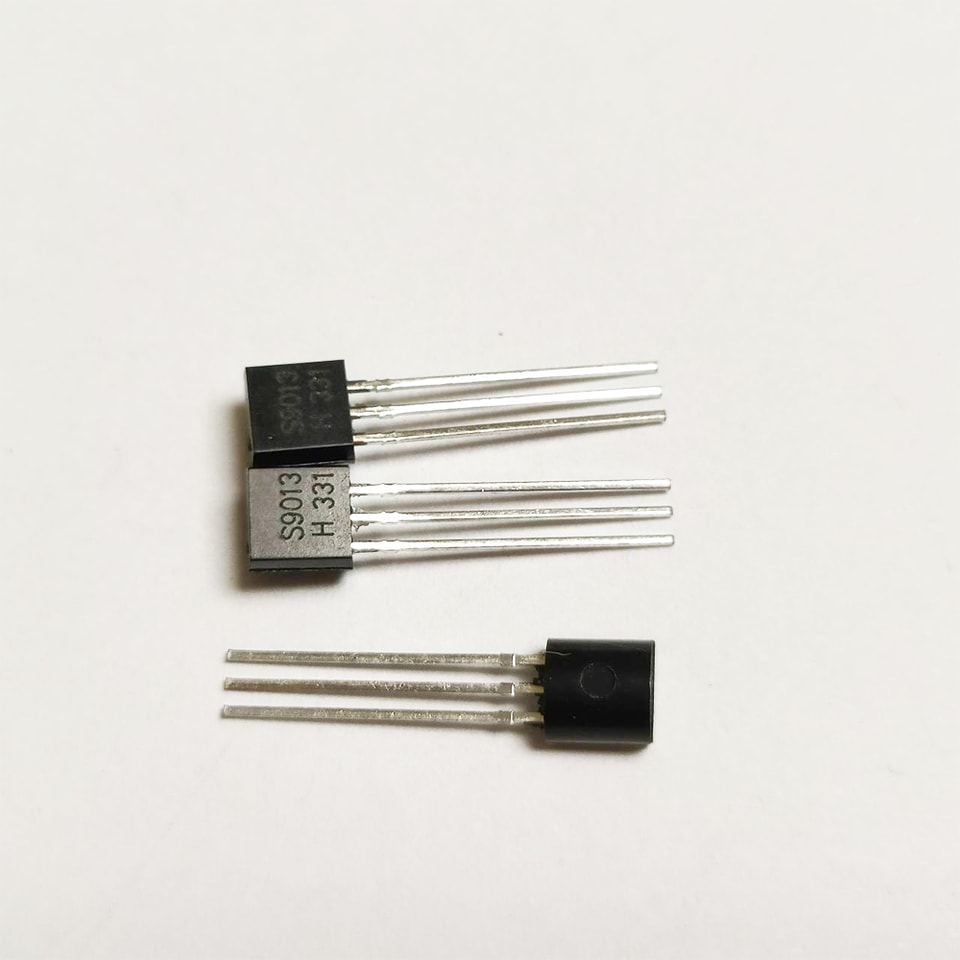

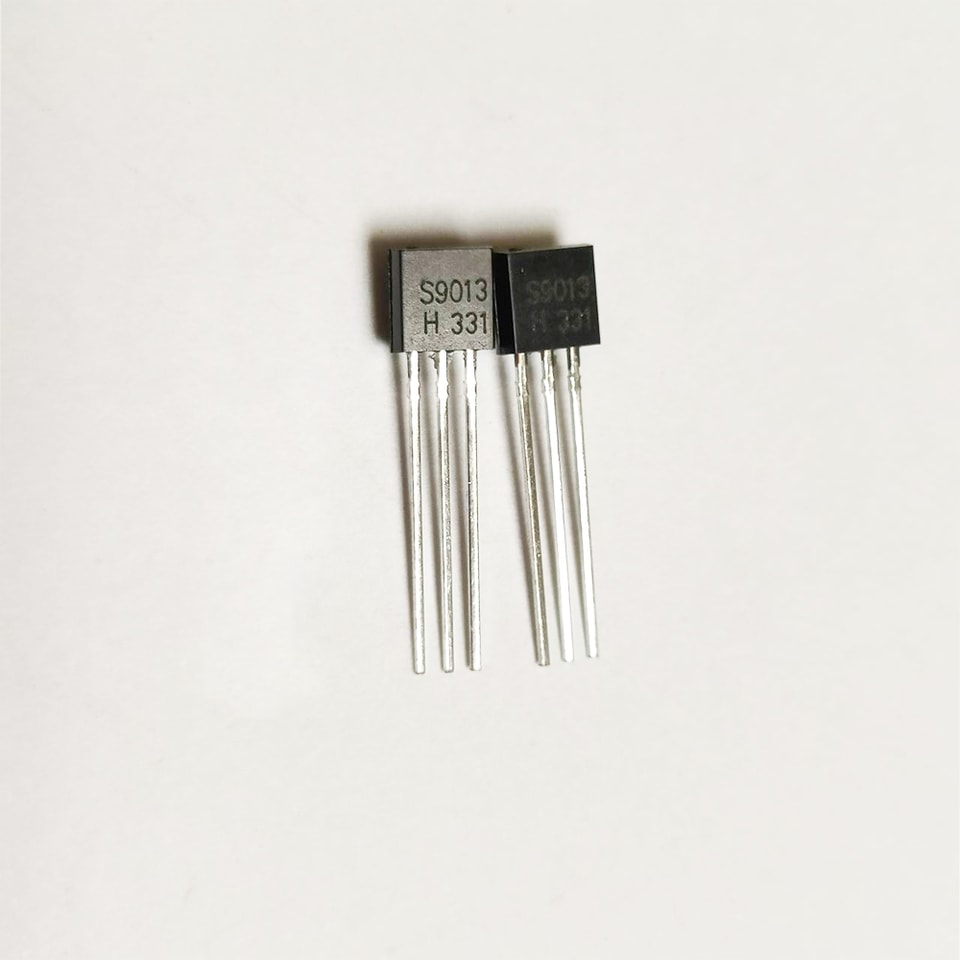

YZPST-S9013

PartНомер

Package

ПаckingСпособ

PackКоличество

S9013

TO-92

Навалом

1000 шт./пакет

S9013-tA

TO-92

Лента

2000 шт./коробка

СимволI

Параметр

Значение

UЕд.

VCB0

Напряжение коллектор-база

40

V

VCE0

Напряжение коллектор-эмиттер

25

V

VEB0

Напряжение эмиттер- база

5

V

1C

Постоянный коллекторный ток

0.5

A

PD

Рассеиваемая мощность коллектора

625

мВт

R9 JA

Тепловое сопротивление от перехода к окружающей среде

200

℃ / Вт

TДж,Tstg

Температура перехода

-55 ~＋150

℃

Параметр

Обозначение

Условия испытаний

Мин

Тип

Макс.

Ед. изм.

Коллектор-база

V(BR)CBO

IC= 100μA , IE=0

40

V

пробой

напряжение

Коллектор-эмиттер

V(BR)CEO

IC= 1mA , IB=0

25

V

пробой

напряжение

Эмиттер-база

V(BR)EBO

IE= 100μA , IC=0

5

V

пробой

напряжение

Коллекторное отсечка

ICBO

VCB= 40V , IE=0

0.1

мкА

ток коллектора

Коллекторное отсечка

ICEO

VCE=20V , IE=0

0.1

мкА

ток коллектора

Эмиттер

IEBO

VEB= 5V, IC=0

0.1

мкА

отсечка

ток коллектора

hFE(1)

VCE=1V, IC=50mA

64

400

DC

ток коллектора

усиления по току постоянного тока

hFE(2)

VCE=1V, IC= 500mA

40

Коллектор-эмиттер

VCE(sat)

IC= 500mA, IB= 50mA

0.6

V

насыщение

напряжение

База-эмиттер

VBE(sat)

IC= 500mA, IB= 50mA

1.2

V

напряжение

Переход

fT

VCE=6V,IC=20mA,f=30MHz

150

МГц

частота

Rank

D

E

F

G

В

I

Дж

Range

64-91

78- 112

96- 135

112- 166

144-202

190-300

300-400

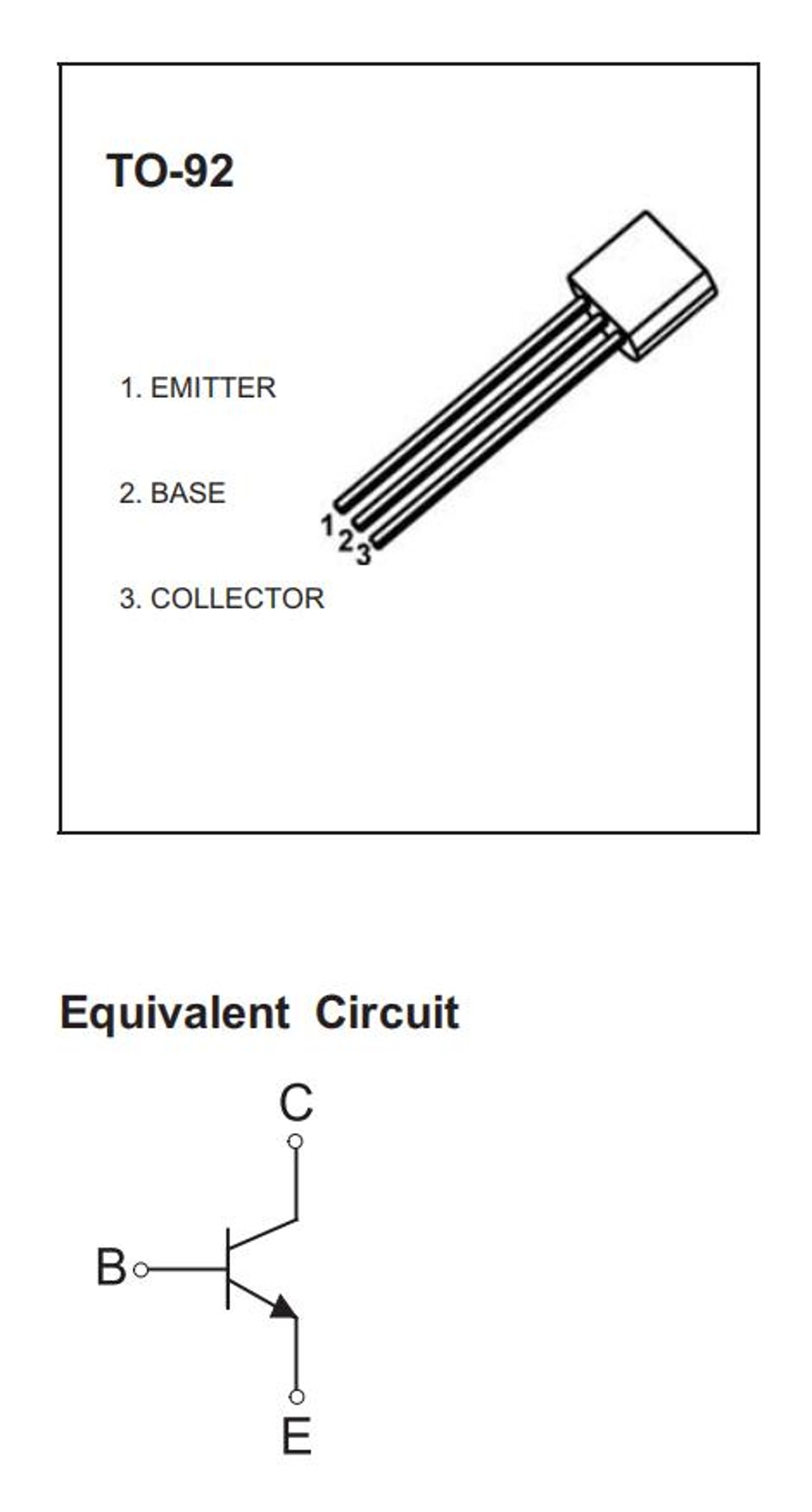

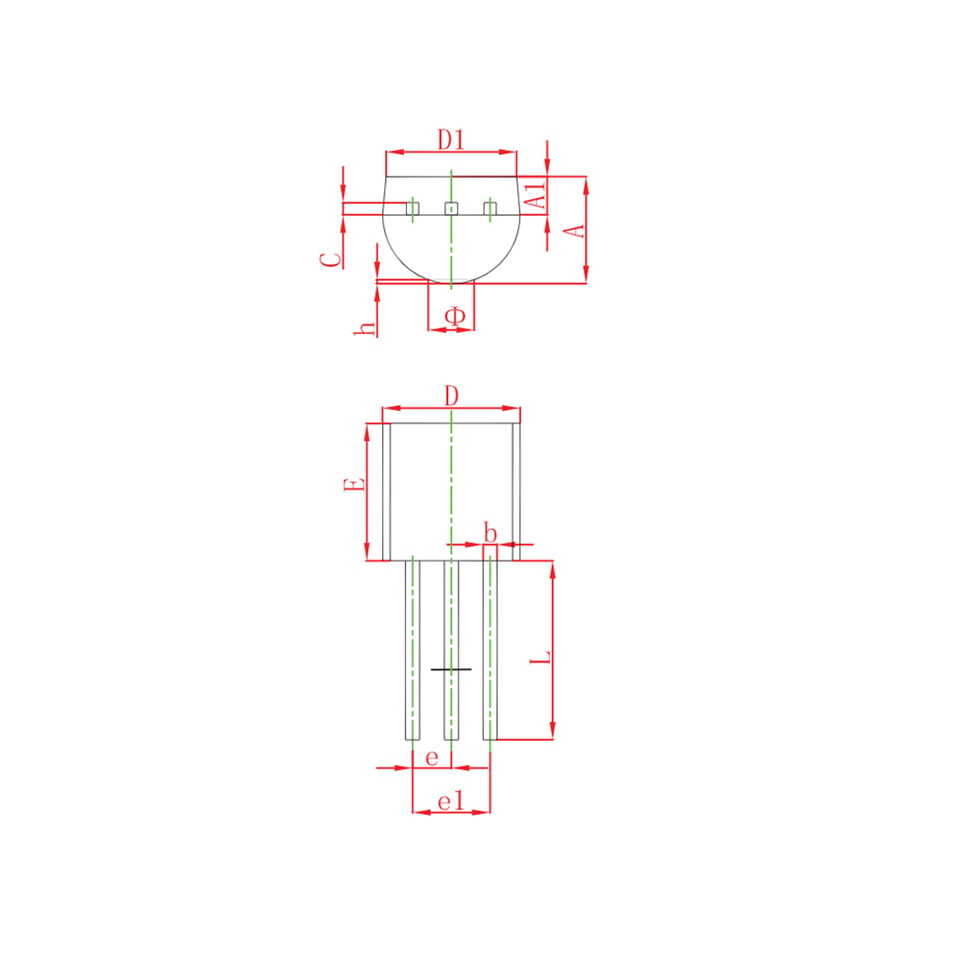

Символ

Габаритные размеры

Габаритные размеры

дюймы

дюймы

Миллиметры

Дюймы

Мин

Макс.

Мин

Макс.

A

3.3

3.7

0.13

0.146

A1

1.1

1.4

0.043

0.055

b

0.38

0.55

0.015

0.022

c

0.36

0.51

0.014

0.02

D

4.3

4.7

0.169

0.185

D1

3.43

0.135

E

4.3

4.7

0.169

0.185

e

1.270 TYP

0.050 TYP

1

2.44

2.64

0.096

0.104

L

14.1

14.5

0.555

0.571

o

1.6

0.063

h

0

0.38

0

0.015
