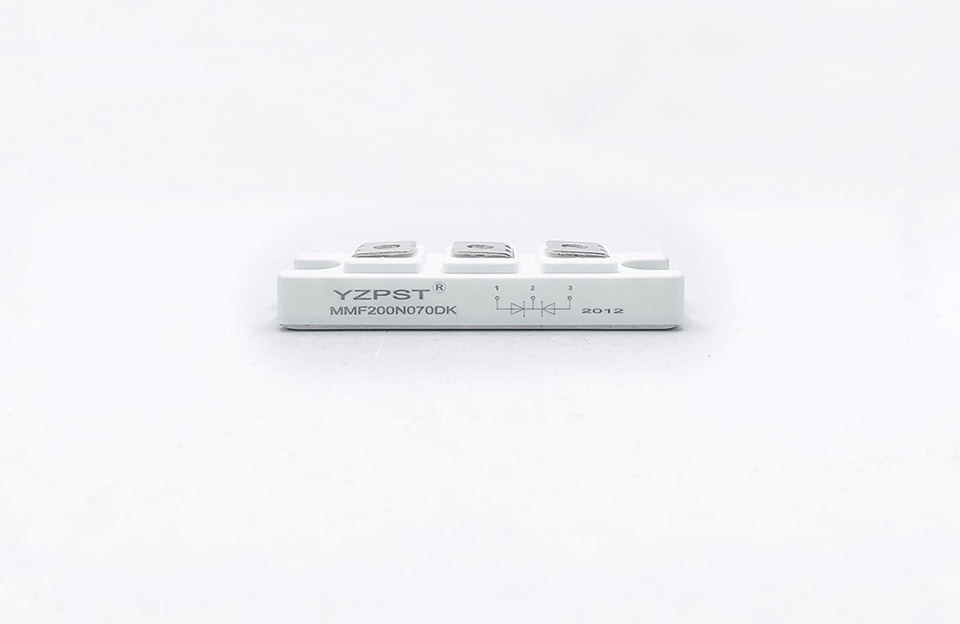

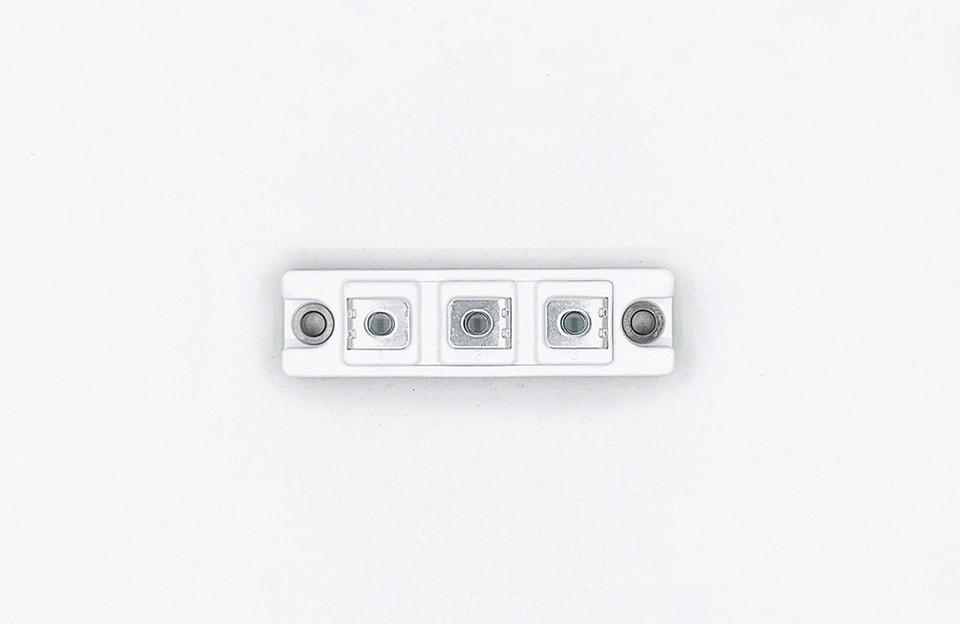

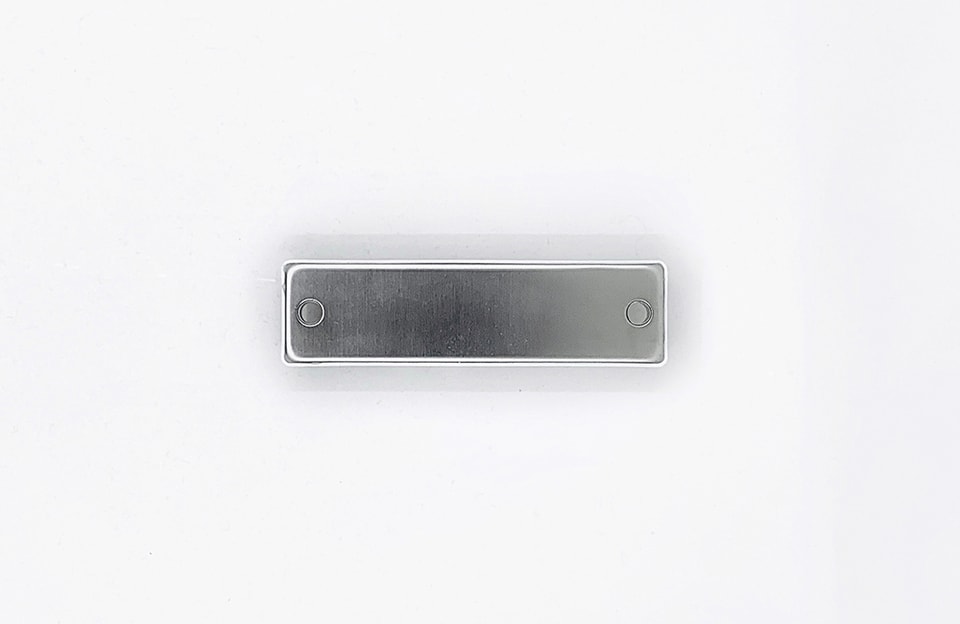

YZPST-MMF200N070DK
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
ХАРАКТЕРИСТИКИ ПРОДУКТА
Сверхбыстрое время обратного восстановленияМягкие характеристики обратного восстановления
Низкие потери при обратном восстановлении
Низкое прямое падение напряжения
Высокая устойчивость к импульсному току
Низкий ток утечки
Инверторный сварочный аппарат
Источник бесперебойного питания
Источник питания для гальваники
Ультразвуковой очиститель и сварочный аппарат
Преобразователи и прерыватели
PFC
Обозначение | Параметр/условия испытаний | Значения | Ед. изм. | |
VR | Максимальное постоянное обратное напряжение | 700 | V | |
VRRM | Максимальное повторяющееся обратное напряжение | |||
IF(AV) | Средний прямой ток | TC=90℃, на один диод | 100 | A |
TC=90℃, на один модуль | 200 | |||
IF(RMS) | Среднеквадратичный прямой ток | TC=90°C, на один диод | 141 | |
IFSM | Неповторяющийся импульсный прямой ток | TJ=45℃, t=10 мс, синусоидальный, пиковое значение | 1200 | |
T =45℃, t=8,3 мс, синусоидальный, пиковое значение | 1320 | |||
I2t | Для предохранителей | TJ=45℃, t=10 мс, синусоидальный, пиковое значение | 7200 | А2с |
TJ=45℃, t=8,3 мс, синусоидальный, пиковое значение | 7230 | |||
PD | Рассеиваемая мощность | 370 | W | |
TJ | Температура p-n-перехода | -40 до +150 | ℃ | |
TSTG | Диапазон температур хранения | -40 до +125 | ℃ | |
Visol | Напряжение пробоя изоляции | AC, 50 Гц (ср.кв.), t=1 минута | 3000 | V |
Момент затяжки | Модуль — радиатор | Рекомендуется (M5) | 2,5–4 | Н·м |
Момент затяжки | Электроды модуля | Рекомендуется (M5) | 2,5–4 | Н·м |
RthJC | Тепловое сопротивление переход–корпус (на один диод) | 0.34 | ℃/Вт | |
Масса | 100 | g | ||
