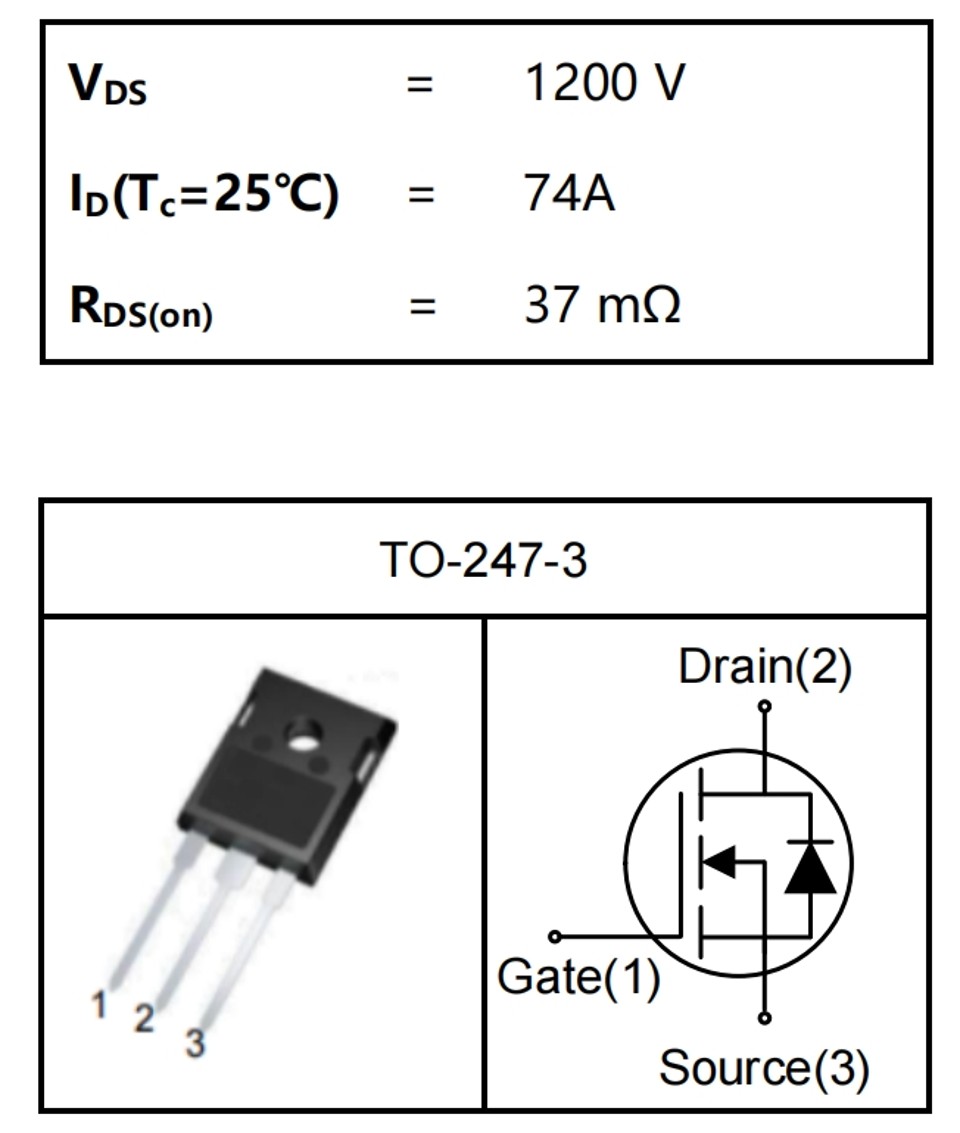

YZPST-IMW120R045M1(YZPST-RM040120T)

Обозначение

Параметр

Условия испытаний

Значение

Ед. изм.

VDS

Напряжение сток-исток

1200

V

ID

Непрерывный Ток стока

Tc=25°C

Tc=100°C

74

52

A

Iсток-исток

пиковое Ток стока

Длительность импульса tp ограничена по Tjmax

150

A

VGSmax

Напряжение затвор-исток

-8/+22

V

VGSop

Рекомендуемое напряжение затвор-исток

-4/+ 18

V

Pобщ.

Рассеиваемая мощность рассеяние

Tc=25°C

Tc=100°C

312

156

W

Tj

Рабочая температура переходаrature

-40~175

°C

Tstg

Температура хранения

-40~175

°C

Обозначение

Параметр

Условия испытаний

Значение

Ед. изм.

Мин.

Тип.

Макс..

V(BR)DSS

Напряжение пробоя сток-исток

ID=100μA, Vисток-затвор=0V

1200

V

IDSS

Нулевое напряжение затвора Ток стокак

VDS=1200V, Vисток-затвор=0V

1

мкА

IGSS

Затвор–исток Ток утечки

VDS=0В, Vисток-затвор=18В

250

нА

VGS(th)

Пороговое напряжение затвора

VDS=Vисток-затвор, ID=10мА Tj=25°C

Tj=175°C

2

2.6

2.0

4

V

RDS(on)

Сопротивление в открытом состоянии сток–исток сопротивление

Vисток-затвор=18В, ID=40А Tj=25°C

Tj=175°C

37

47

mОм
