YZPST-BTA208S-600B
ОПИСАНИЕ:
Благодаря раздельной стеклянной пассивации эти приборы обладают хорошими
характеризуется высокими показателями dv/dt и надежностью. Серия триаков подходит для универсальной коммутации переменного тока. Их можно использовать как функцию включения/выключения
используется в таких применениях, как статические реле, регулирование нагрева или управление фазой в светорегуляторах и регуляторах скорости электродвигателей
двигателя.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | Ед. изм. |
| IT(СКЗ) | 8 | A |
| VDRM/ВRRM | 600/800 | V |
| IGT | ≤10 | мА |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Обозначение | ПАРАМЕТР | Значение | Ед. изм. | |
| IT(СКЗ) | Среднеквадратичный ток в открытом состоянии (полная синусои оида) | TO-220. Неизолир.C≤102℃ | 8 | A |
| Неповторяющийся импульсный пиковый ток во включенном состоянии | t=20 мс | 65 | ||
| ITSM | (полная синусоида, Tj=25℃) | t= 16,7 мс | 71 | A |
| I2t | I2Значение t для предохранителей | t= 10 мс | 21 | A2S |
| di/dt | Повторяющееся скорость для нарастания для on-состояние Ток после срабатывания | ITM = 12 А; IG = 0,2 А dIG/dt = 0,2 А/us | 100 | A/μs |
| IGM | Пиковая мощность затвора ток коллектора | — | 2 | A |
| VGM | Пиковое напряжение на затворе | — | 5 | W |
| PGM | Пиковая мощность затвора | — | 5 | W |
| PG(AV) | Средняя мощность затвора | за любой период 20 мс | 0.5 | W |
| Tstg | хранения диапазон температуры переходазон | от -40 до +150 | ℃ | |
| Tj | Рабочий переход температуры диапазон | 125 | ℃ | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj = 25°C, если не указано иное)
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | ||||||
| Параметр | Условия испытаний | Квадрант | МИН | ТИП | МАКС | Ед. изм. | |
| IGT | Ток срабатывания затвора | VD= 12 В, IT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | мА |
| VD= 12 В, IT=0. 1 А | - | 0.7 | 1.5 | ||||
| VGT | Напряжение срабатывания затвора | VD=400 В, IT=0. 1 А, Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | Напряжение в открытом состоянии | IT= 10А | - | 1.3 | 1.65 | V | |
| IВ | Ток удержания | VD= 12 В, IGT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | 60 | мА |
| Ⅰ-Ⅲ | - | - | 60 | мА | |||
| IL | Ток срабатывания фиксации | VD= 12 В, IGT=0. 1 А | Ⅱ | - | - | 90 | мА |
| ID | Ток утечки в закрытом состоянии | VD = VDRM (макс.); Tj= 125 ˚C | - | 0.1 | 0.5 | мА | |
ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | ||||
| Параметр | Условия испытаний | МИН | ТИП | Ед. изм. | |
| dVD/dt | Критическая скорость для нарастания для выкл.- напряжение в закрытом состоянии | VDM = 67% VDRM(max); Tj = 125 ˚C | 1000 | 4000 | В/мкс |
| экспоненциальная форма сигнала; схема управления затворомn circuit | |||||
| dIcom/dt | Критическая скорость для переключение коммутационноготока | Vсток-исток = 400 В; Tj = 125 ˚C; IT(RMS) = 8 А; без снаббера; цепь управления затворомn цепь | 14 | А/мс | |
| T | Включение, управляемое затвором время | ITM = 12 А; VD= VDRM(max) ; IG = 0. 1 А; dIG/dt= 5 А/мкс | 2 | us | |
| tgt | |||||
КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ

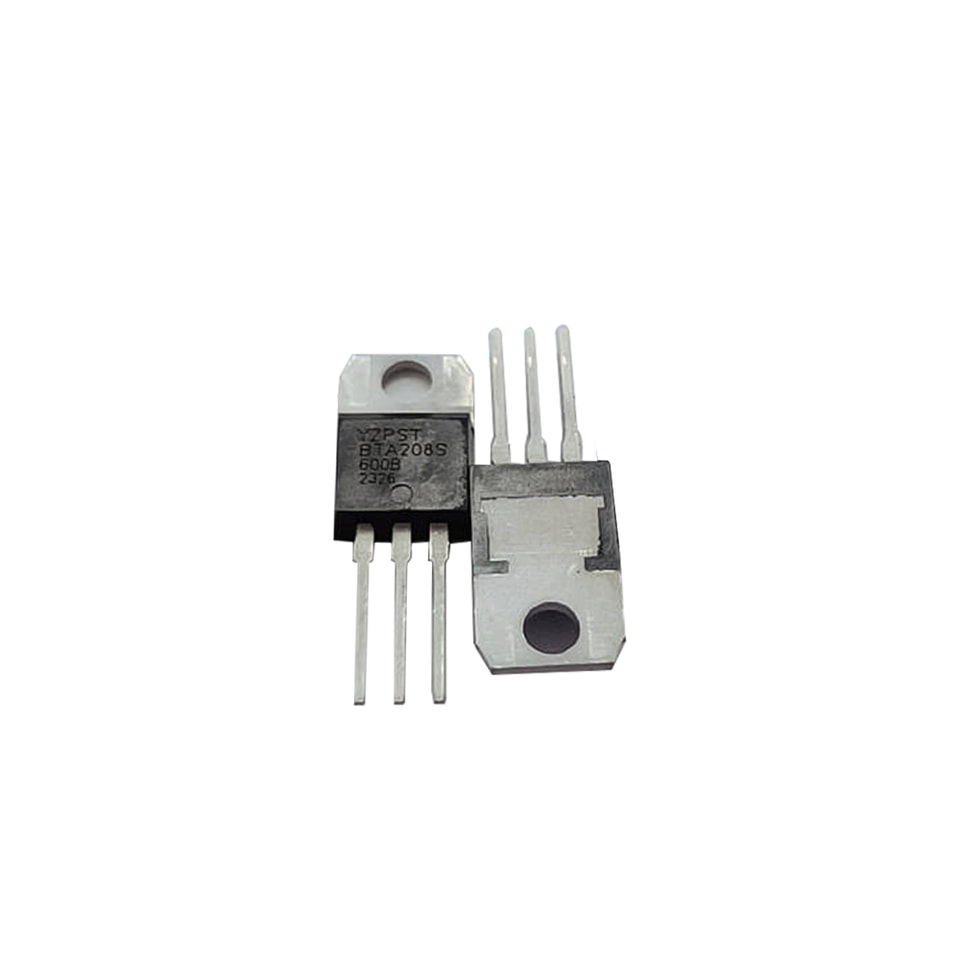

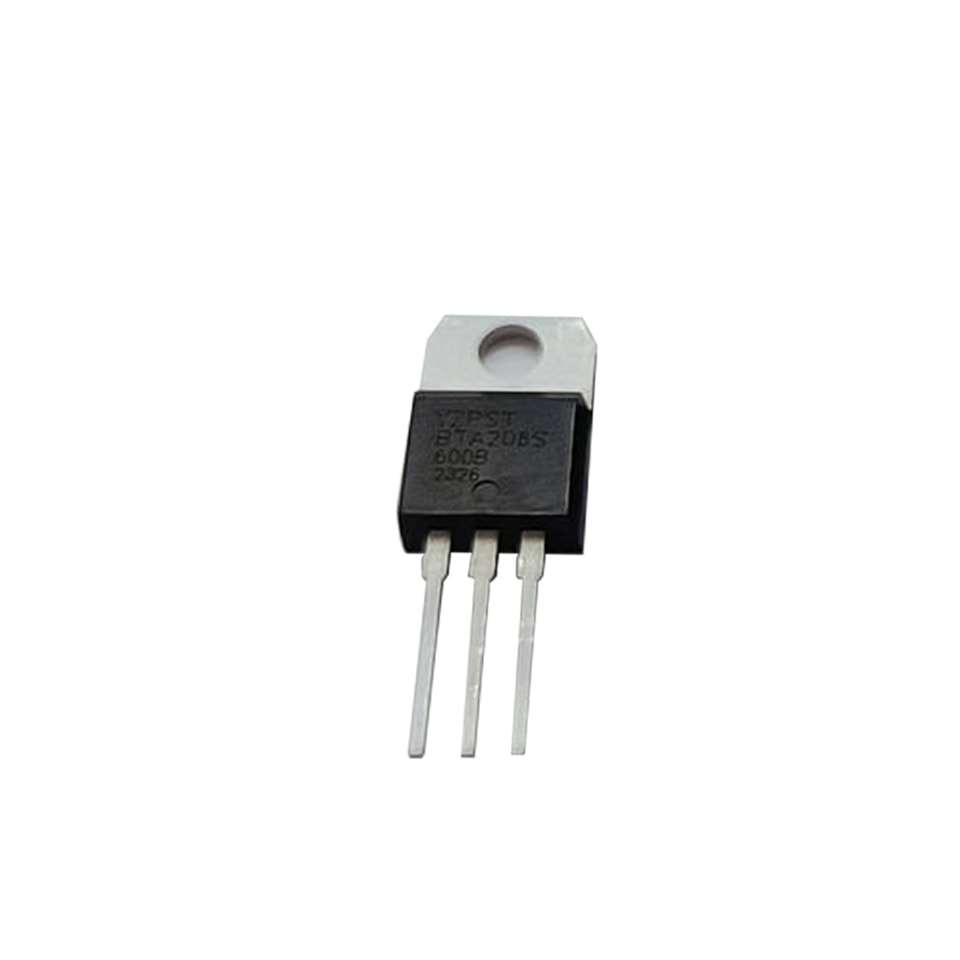

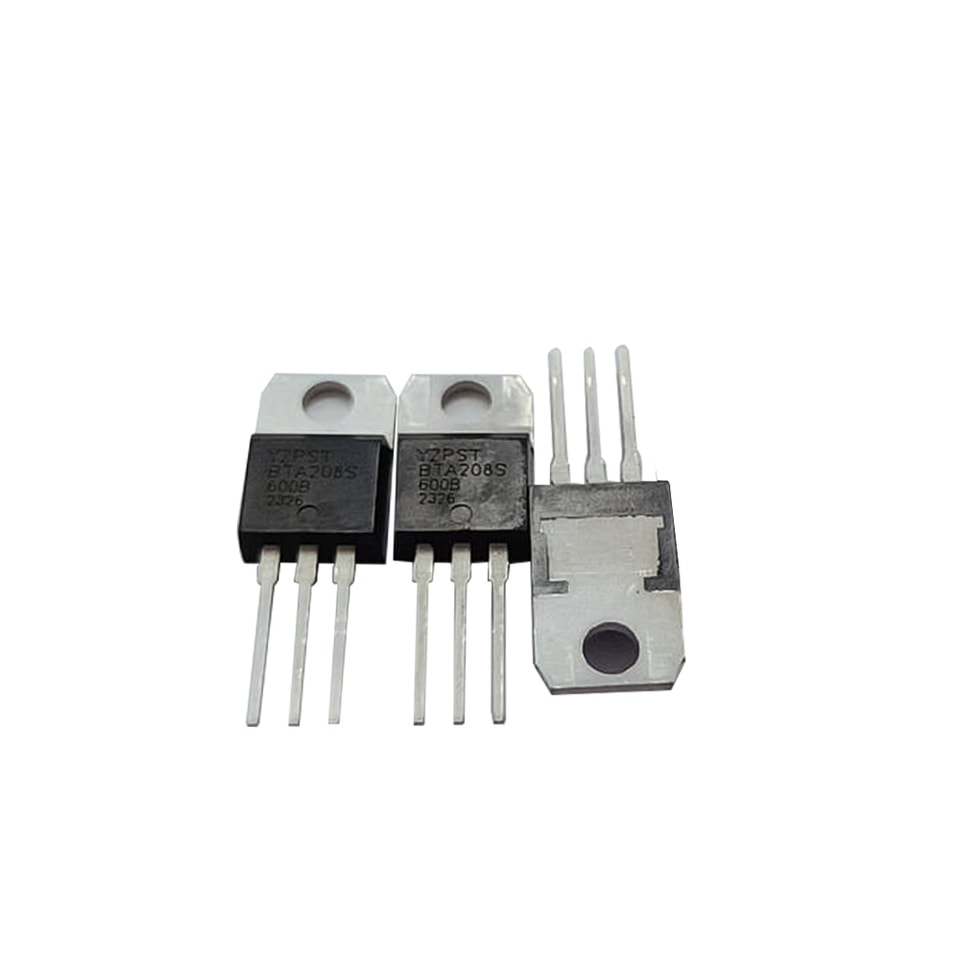

TO-220
