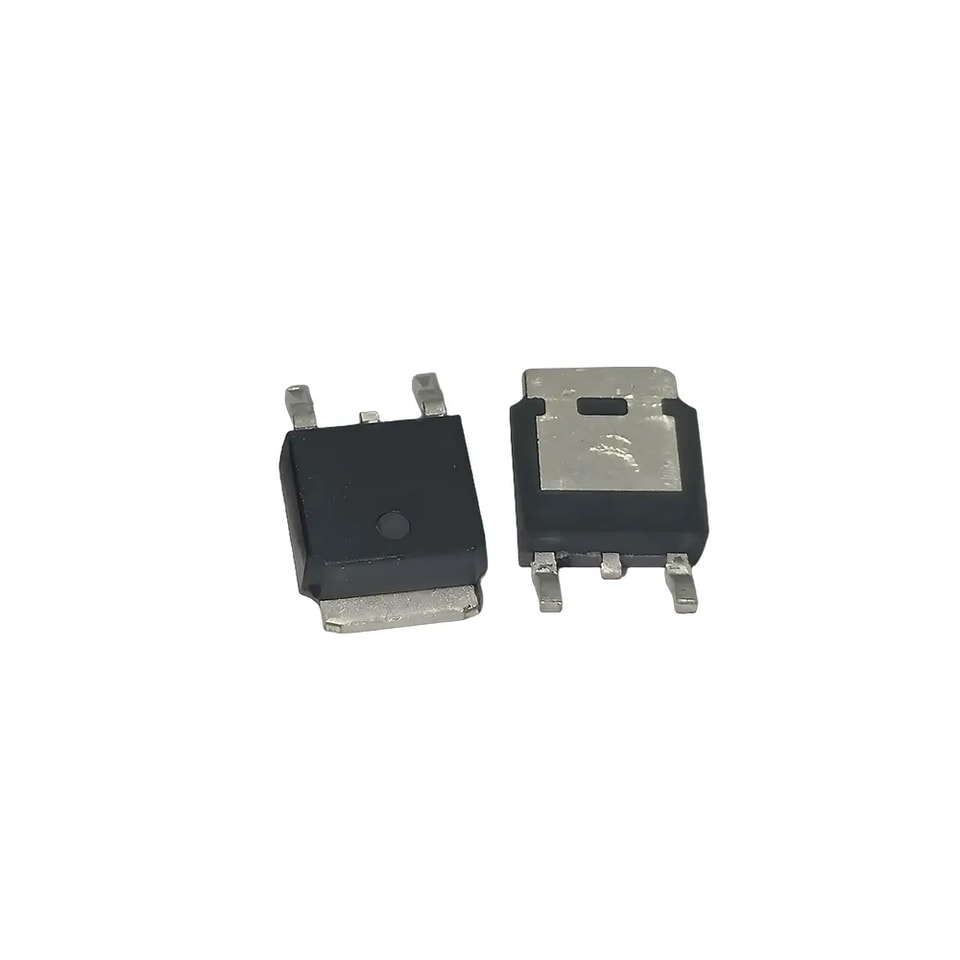

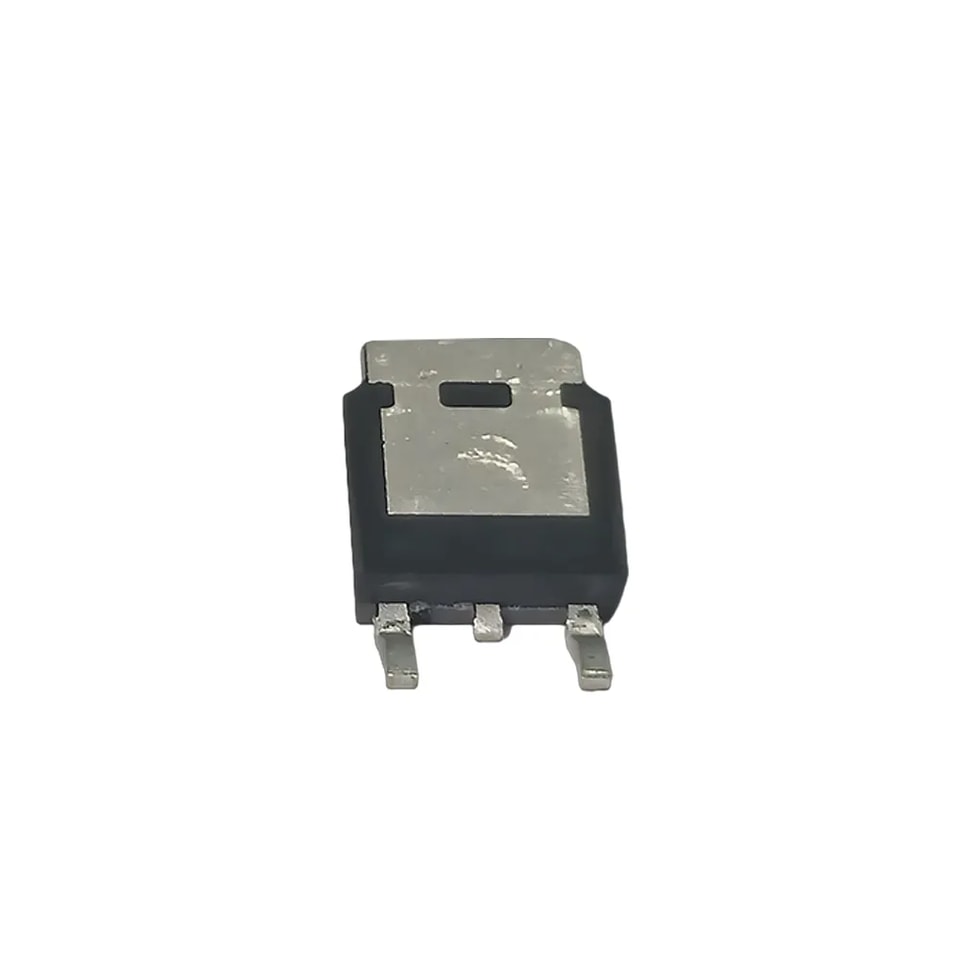

Корпус TO-252 R100P11A 100 В, P-канальный мощный транзистор MOSFET с траншеей
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Параметр | Значение | Ед. изм. |
VDS | -100 | V |
RDS(ON)_TYP | 156 | мОм |
ID | -11 | A |
QG | 42.5 | нКл |
Обозначение | Параметр | Предел | Ед. изм. |
VDS | Напряжение сток-исток (Vисток-затвор=0 В) | -100 | V |
Vисток-затвор | Напряжение затвор-исток (VDS=0 В) | ±20 | V |
ID | Ток стока — непрерывный (TC=25℃) | -11 | A |
Ток стока — непрерывный (TC=100℃) | -6.7 | A | |
Iсток-исток (плюс) | Непрерывный ток стока @ CИмпульсный ток (Примечание 1) | -44 | A |
PD | Максимальные Рассеиваемая мощность (TC=25℃) | 48 | W |
Максимальные Рассеиваемая мощность (TC=100℃) | 19 | W | |
EAS | Энергия лавинного пробоя (Примечание 2) | 72 | мДж |
TДж, TSTG | Рабочая температура p-n перехода и температура храненияи температура хранения Диапазон | -55 до 150 | ℃ |
Таблица 2. Тепловые характеристикиХарактеристика
Обозначение | Параметр | Тип | Макс. | Ед. изм. |
RθJC | Тепловое Сопротивление переход-корпус |
| 2.6 | ℃/Вт |

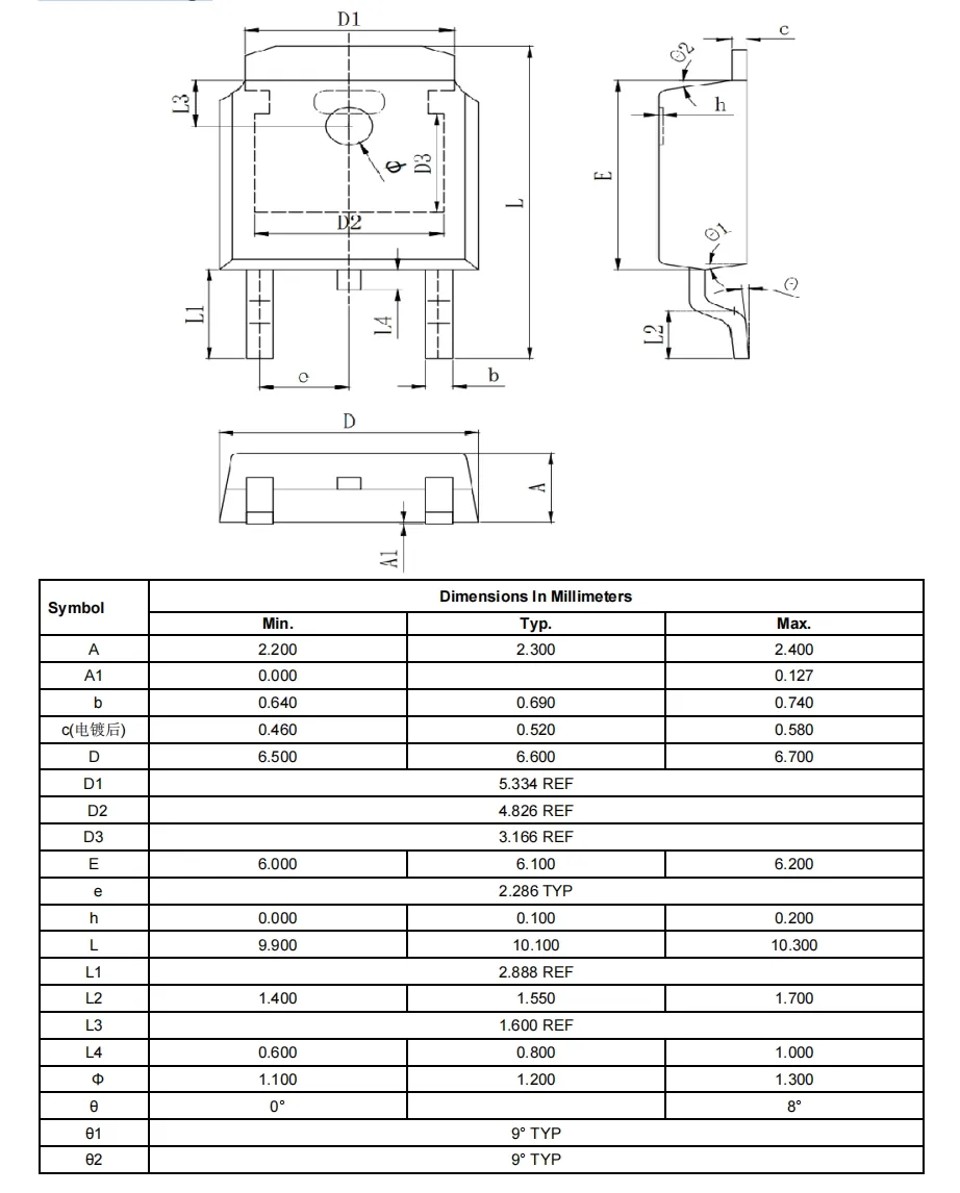

TO-252 Корпус Информация
.jpg)
.jpg)
.jpg)
