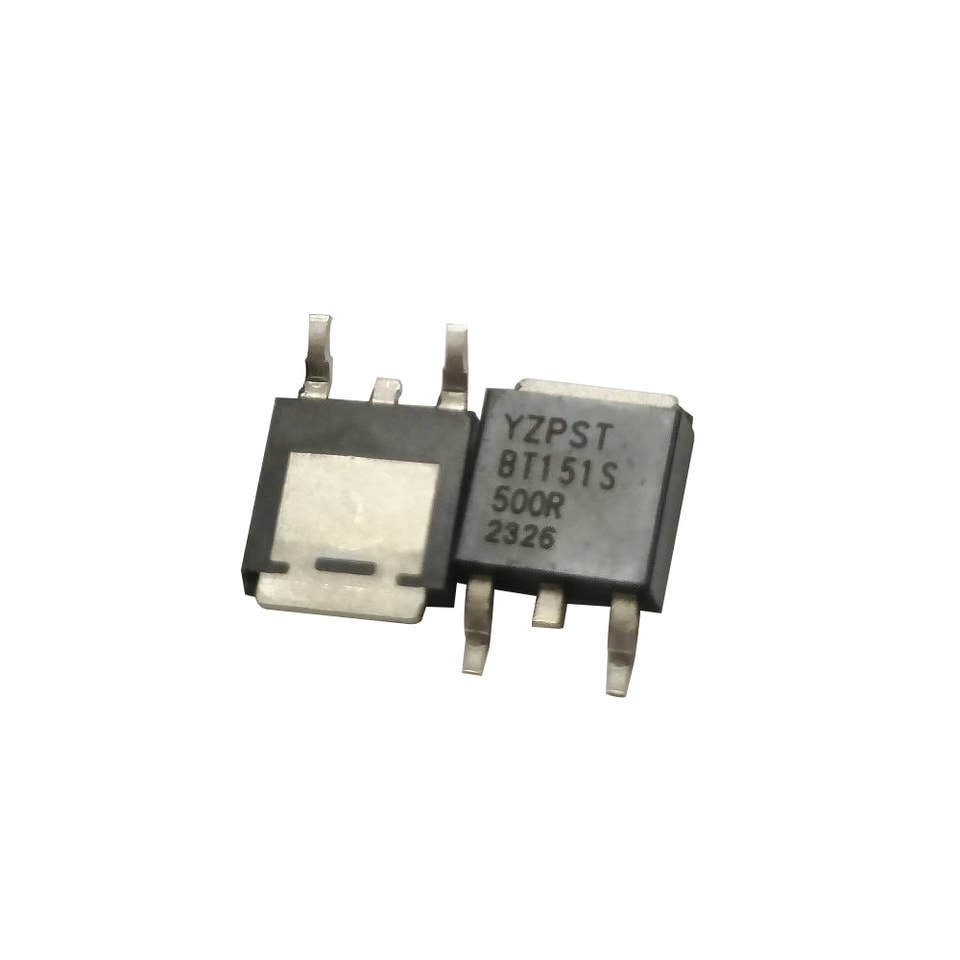

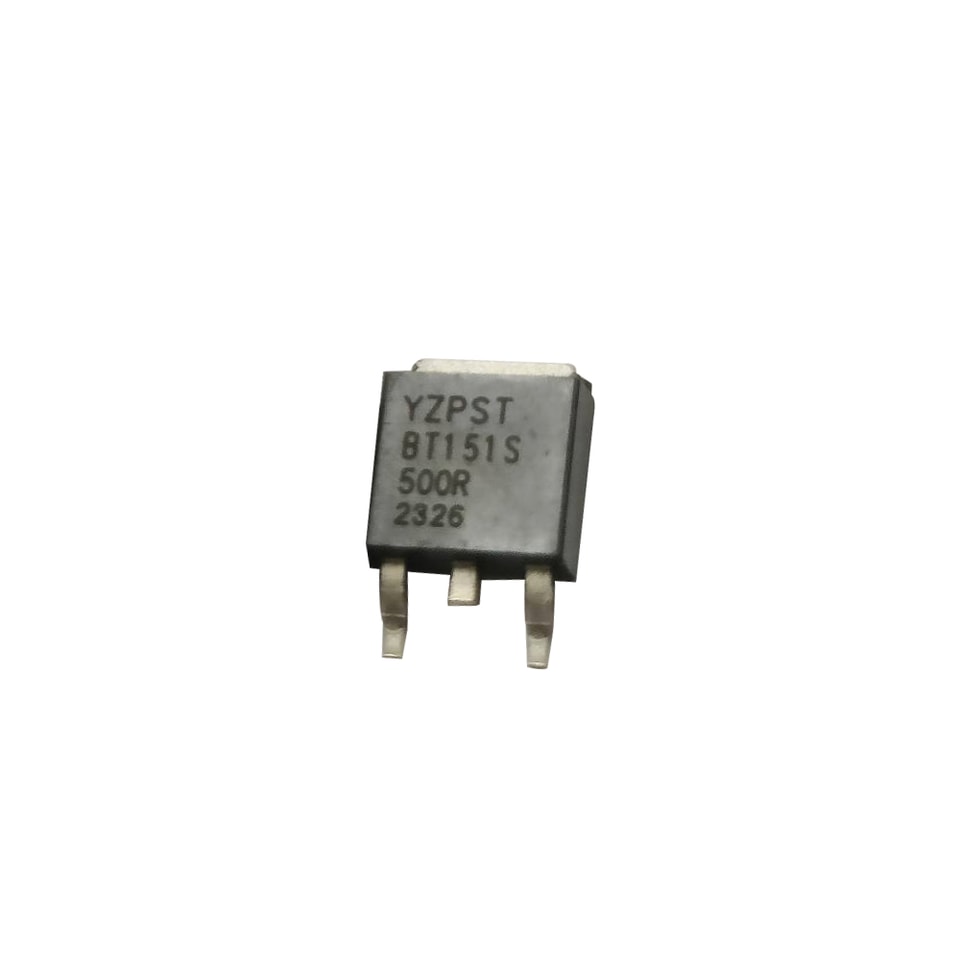

YZPST-BT151S-500R Хит продаж BT151S-500R TO-252 SCR
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N: YZPST-BT151S SCR
Хит продаж BT151S-500R TO-252 SCR

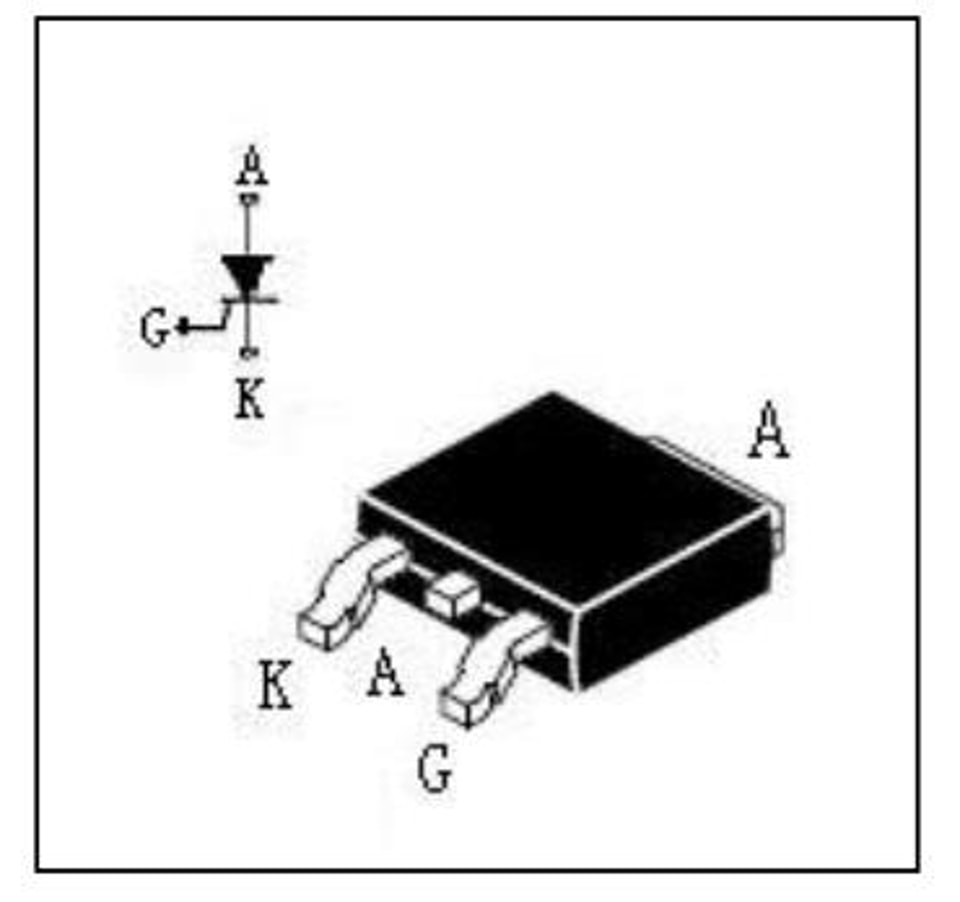

Корпус
TO-252-2L
Основные характеристики (Tj= 25℃)
Обозначение | Значение | Ед. изм. |
IT(AV) | 7.5 | A |
VDRM / VRRM | ≥ 600 | V |
IGT | 3–6 | мА |
Предельные значения (абсолютные максимально допустимые параметры)
Обозначение | Параметр | Значение | Ед. изм. |
IT (RMS) | Действующее значение тока в открытом состоянии (угол проводимости 180°) | 12 | A |
IT(AV) | Среднее значение тока в открытом состоянии (угол проводимости 180°) | 7.5 | A |
ITSM | Пиковое неповторяющееся импульсное прямое состояние Ток (tp=10 мс) | 100 | A |
I2t | (tp=10 мс) | 50 | A²·с |
IGM | Пиковый ток затвора (tp=20 мкс) | 2 | A |
PGM | Пиковая мощность затвора | 5 | W |
PG(AV) | Средняя мощность затвора | 0.5 | W |
Tstg Tj | Температура хранения Температура перехода при эксплуатации | -40--+150 -40—+125 | ℃ |
Тепловые сопротивления
Обозначение | Параметр | Значение | Ед. изм. |
Тепловое сопротивление (j-mb) | Переход-корпус | 2.0 | К/Вт |
Rth (j-a) | Переход-окружающая среда | 75 | К/Вт |
Электрические характеристикиические характеристики (Tj=25℃ если не указано иное)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |||
| Мин | Тип | Макс. | ||||
| IGT | VD=6 В,RL= 100Ом | 3 | 5 | 6 | мкА | |
| VGT | VD= 12 В, RL= 100Ом | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 кОмΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IВ | IT= 100мА Управляющий электрод Открыт | ----- | 10 | мА | ||
| IL | IG= 1.2IGT | 20 | мА | |||
| dV/dt | VD=67%VDRM, Открытие затвора, Tj=125℃ | 50 | 125 | v/μs | ||
| ----- | ||||||
| VTM | IT= 16A,tp=380μs | ----- | ----- | 1.6 | V | |
| IDRM | VD=VDRM | 10 | μA | |||
| 500 | μA | |||||
| VR=VRRM | Tj=25℃ | ----- | ----- | 10 | μA | |
| IRRM | Tj=125℃ | ----- | ----- | 500 | μA | |

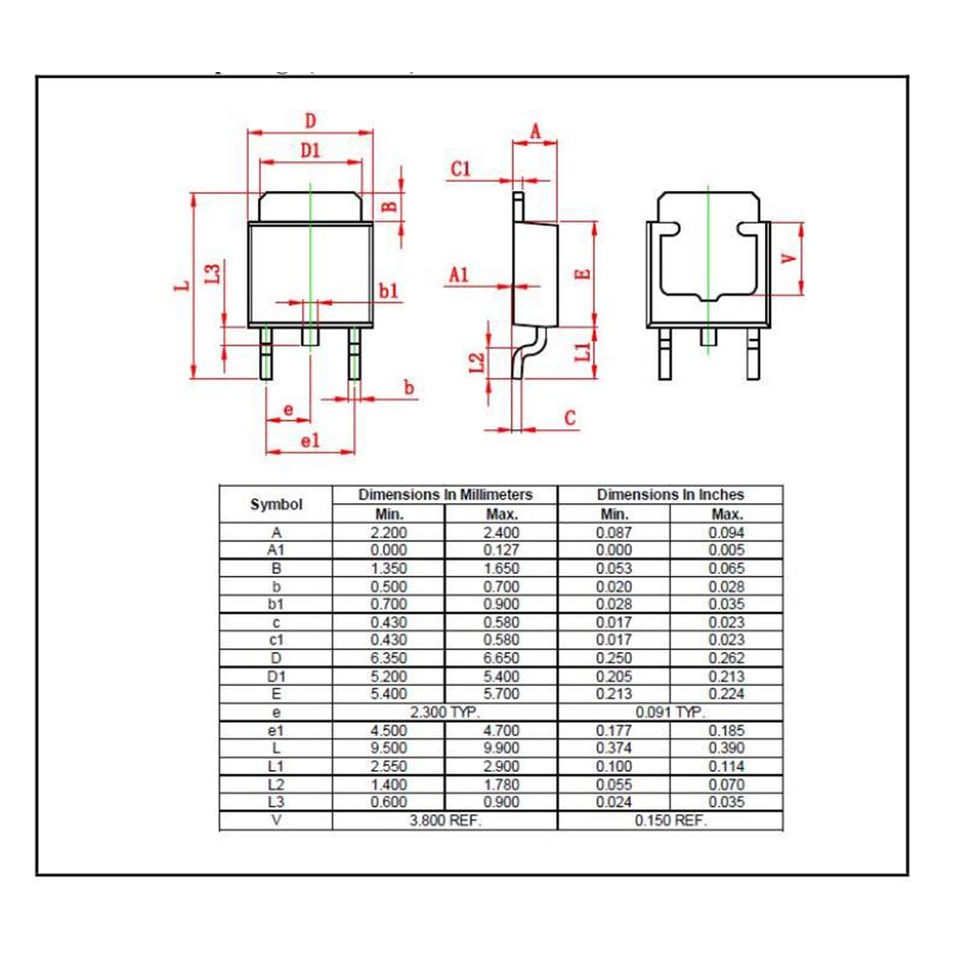

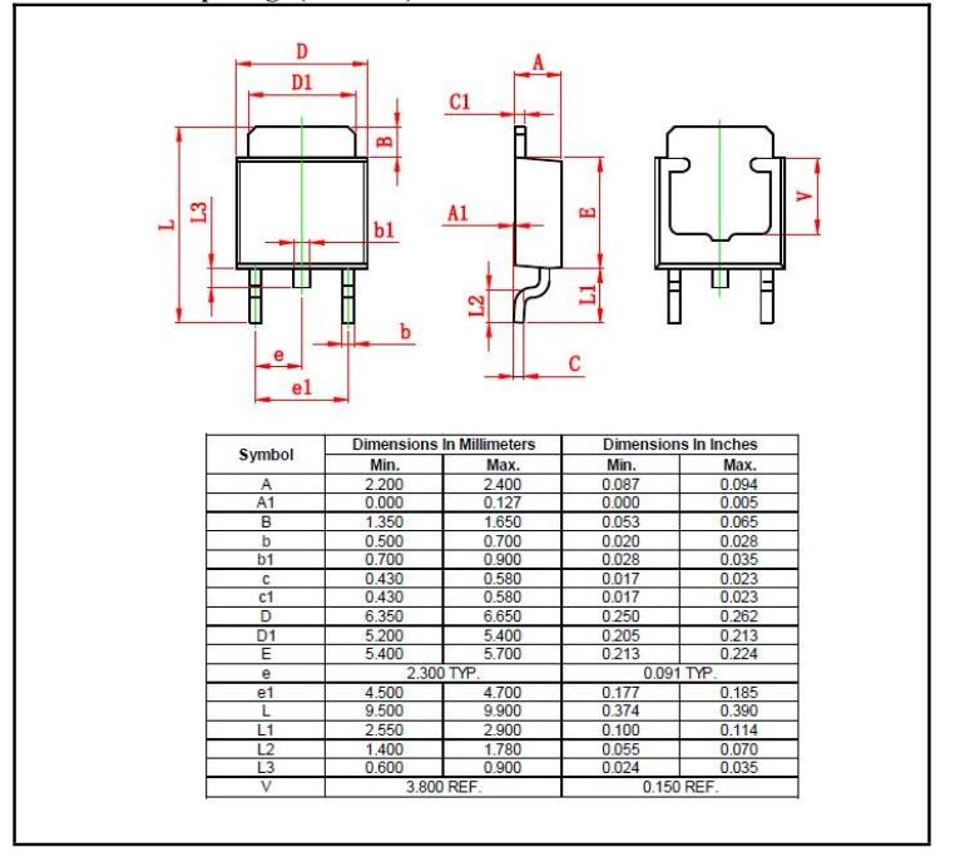

Размер корпуса
